概述

前文中写了自注意力的基础版本，成功跑起了推理，但这个实现有个问题，在实际使用中不得不面对：它申请了一块 $M\times N$ 的注意力权重矩阵

当MN变大时，比如prefix阶段计算一个长度为S的提示词，就需要申请 $S^2$ 大小的注意力权重，这至少会产生三个开销

• 额外的显存开销
• 开辟、释放显存的开销
• 读写全局内存的开销

如果能避免这个中间矩阵申请就能同时降低显存开销和计算开销

简易情况-三矩阵相乘

如果没有这个softmax，三矩阵乘法消掉中间矩阵申请是比较容易的

按照torch的行优先写法，向量都是行向量

把最终结果按行划分

$$O=\left[\begin{array}{c}{o}_1\\ o_2\\ ⋮\\ o_n\end{array}\right]$$

把QK按照行划分，把V按照列分

$$Q=\left[\begin{array}{c}{q}_1\\ q_2\\ ⋮\\ q_m\end{array}\right],K=\left[\begin{array}{c}{k}_1\\ k_2\\ ⋮\\ k_n\end{array}\right],V=\left[\begin{array}{c}{v}_1\\ v_2\\ ⋮\\ v_n\end{array}\right]$$

暂时忽略dropout和mask，这些都是单点运算，不影响过程，结果表示是

$$O=\left[\frac{q_i{k}_j^{\top }{v}_j}{\sqrt{d}}\right]$$

这样都不需要注意力权重，可以用两次迭代算完

此时只需要共享内存把QKV三个块的分块存下来就行，需要

$$B_M\times B_K+2B_N\times B_K$$

即可，这是一个常数大小的空间，不需要动态长度分配

然而softmax的存在使得它不能简单计算，O变成了

$$O=\left[\begin{array}{c}\frac{\exp (q_i{k}_j^{\top }/\sqrt{d}-{\max }_l(q_i{k}_l^{\top }/\sqrt{d}))}{{\sum }_k\exp (q_i{k}_k^{\top }/\sqrt{d}-{\max }_l(q_i{k}_l^{\top }/\sqrt{d}))}\end{array}{v}_j\right]$$

这样为了算一个结果，需要用的所有K数据，无法分块计算

在线softmax

考虑一个

$$v\in {\mathbb{R}}^D=[V_1,\dots ,V_n],V_i\in {\mathbb{R}}^d$$

要以d分块迭代算它的softmax

首先一个问题就是要除以分母，而分母是 ${\sum }_i\exp (v_i)$，这个求和要用到所有数据，在单次迭代中无法获取

另外一个问题就是计算softmax需要用到 $\max (v)$，每个 $v_i$ 减去这个最大值再计算指数，这也需要用到所有数据

解决办法就是在线更新，也就是每次计算分块d内部的最大值和求和值，得到新的数据，同时需要更新老数据

记

$$V_i^{\prime }=V_i-M_i,M_i=\underset{k<i}{\max }(M_k),M_1=\max (V_1),S_i=\sum _k^{id}\exp (v_k-M_i)$$

第一段直接计算

$$O_1=\exp (V_1^{\prime })S_1^{-1}$$

第二段则需要更新得到最新的 $M_2=\max (M_1,\max (V_2))$，得到 $V_2^{\prime }$

计算

$$O_2=\exp (V_2^{\prime })S_2^{-1}$$

此时回去更新 $V_1$，分子分母都需要更新，分子乘以

$$\frac{\exp (M_1)}{\exp (M_2)}$$

这样能把分子修正成

$$\exp (V_1-M_1)\frac{\exp (M_1)}{\exp (M_2)}=\exp (V_1-M_2)$$

分母也需要统一成 $S_2$

也就是

$$O_1\to O_1\exp (M_1-M_2)S_1{S}_2^{-1}$$

实际上可以把整个O都乘以这个系数（还没有写入的部位是0，乘以系数还是0），所以每次迭代时的公式是这样的

$$O\to O\exp (M_i-M_{i+1})S_i{S}_{i+1}^{-1}+[0;O_{i+1};0]$$

FlashAttention

有了在线softmax，就可以实现一个不需要额外申请注意力权重矩阵的自注意力，也就是FlashAttention

把QKV按照 $B_M,B_N$分块

$$Q=\left[\begin{array}{c}{Q}_1\\ Q_2\\ ⋮\\ Q_m\end{array}\right],K=\left[\begin{array}{c}{K}_1\\ K_2\\ ⋮\\ K_n\end{array}\right],V=\left[\begin{array}{c}{V}_1\\ V_2\\ ⋮\\ V_n\end{array}\right]$$

O的尺寸和Q一致，也是一样划分

然后每个Q_i负责产生一个O_i，遍历所有K和V：

$$O_i=\sum _j\text{softmax}(\text{mask}(Q_i{K}_j^{\top }/\sqrt{D}))V_j,O_j\in {\mathbb{R}}^{B_M\times D}$$

这里的softmax就可以用在线更新，不过不同的是这里不是更新中间的内容，而是更新的和V相乘后的结果

$$O_i\to O_i\exp (M_j-M_{j+1})S_j{S}_{j+1}^{-1}+\exp (\text{mask}(Q_i{K}_{j+1}^{\top }/\sqrt{D})-M_{j+1})S_{j+1}^{-1}{V}_{j+1}$$

用代码实现就是

@triton.jit
def fused_attention(
    Q,
    K,
    V,
    output,
    M,
    N,
    d,
    scale,
    stride_qh,
    stride_qm,
    stride_qd,
    stride_kh,
    stride_kn,
    stride_kd,
    stride_vh,
    stride_vn,
    stride_vd,
    stride_oh,
    stride_om,
    stride_od,
    is_causal: tl.constexpr,
    groups: tl.constexpr,
    BLOCK_SIZE_M: tl.constexpr,
    BLOCK_SIZE_N: tl.constexpr,
    BLOCK_SIZE_K: tl.constexpr,
    USE_FP32_ACCUM: tl.constexpr,
    dtype: tl.constexpr,
):
    pid_qh = tl.program_id(0)  # BxH ，放到一个编号中
    pid_kh = (pid_qh) // groups  # KV 的编号向下整除 组数，不用分离 B和H，自然和Q在同一个B中
    pid = tl.program_id(1)
    result_o = tl.zeros((BLOCK_SIZE_M, BLOCK_SIZE_K), dtype=tl.float32)
    offsets_qm = pid * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)
    offsets_qd = tl.arange(0, BLOCK_SIZE_K)

    Q_ptr = Q + pid_qh * stride_qh
    K_ptr = K + pid_kh * stride_kh
    V_ptr = V + pid_kh * stride_vh
    O_ptr = output + pid_qh * stride_oh

    mask_m = offsets_qm[:, None] < M
    mask_d = offsets_qd < d

    data_q = tl.load(
        Q_ptr + offsets_qm[:, None] * stride_qm + offsets_qd[None, :] * stride_qd,
        mask=mask_m & mask_d,
        other=0.0,
    ).to(dtype)

    max_val = tl.zeros((BLOCK_SIZE_M, 1), dtype=dtype) - float("inf")
    dominator = tl.zeros((BLOCK_SIZE_M, 1), dtype=dtype)
    for k in tl.range(0, N, BLOCK_SIZE_N):
        offsets_kk = k + tl.arange(0, BLOCK_SIZE_N)
        kv_mask = mask_d & (offsets_kk[:, None] < N)
        data_k = tl.load(
            K_ptr + offsets_kk[:, None] * stride_kn + offsets_qd[None, :] * stride_kd,
            mask=kv_mask,
            other=0.0,
        ).to(dtype)
        data_v = tl.load(
            V_ptr + offsets_kk[:, None] * stride_vn + offsets_qd[None, :] * stride_vd,
            mask=kv_mask,
            other=0.0,
        ).to(dtype)
        if USE_FP32_ACCUM:
            attn = tl.dot(data_q, data_k.T, input_precision="ieee") * scale
        else:
            attn = tl.dot(data_q, data_k.T) * scale
        attn = tl.where(mask_m & (offsets_kk[None, :] < N), attn, -float("inf"))
        if is_causal:
            attn = tl.where(offsets_qm[:, None] >= offsets_kk[None, :], attn, -float("inf"))
        tmp_max = tl.max(attn, axis=-1, keep_dims=True)
        new_max_val = tl.maximum(max_val, tmp_max)
        attn = attn - new_max_val
        exp_attn = tl.exp(attn)

        scale_factor = tl.exp(max_val - new_max_val)
        dominator = dominator * scale_factor + tl.sum(exp_attn, axis=-1, keep_dims=True)
        max_val = new_max_val
        if USE_FP32_ACCUM:
            result_o = result_o * scale_factor + tl.dot(exp_attn, data_v, input_precision="ieee")
        else:
            result_o = result_o * scale_factor + tl.dot(exp_attn, data_v)
    result_o = (result_o / dominator).to(dtype)

    tl.store(
        O_ptr + offsets_qm[:, None] * stride_om + offsets_qd[None, :] * stride_od,
        result_o.to(dtype),
        mask=mask_d & mask_m,
    )

这里通过常量 USE_FP32_ACCUM 来判断是否要保留点乘的精度，在测试用例里面要用，生成就不用了。用is_causal 来控制是否需要增加因果遮罩

这里矩阵乘法简单全部.to(dtype)，后面可以研究如何更好地处理数据类型，比如量化情况

变体

最开始FlashAttn的作者认为每个Q_i都要重复读取所有K_j和V_j，有重复，于是只有BH并行，KV作为外循环，Q作为内循环，这是FlashAttnV1

然后后来发现重复读取其实也不是那么遭，毕竟有缓存在，反而是Seqlen较长时不能充分利用并行能力，于是对Q按照SeqLen进行并行，得到FlashAttnV2，也就是上面的写法，Q并行，KV作为内循环

实验对比

3060-12G上执行，B=2，float32

base使用torch.nn.functional.scaled_dot_product_attention，my_op是分三步的算子，my_op_flash是flashattn

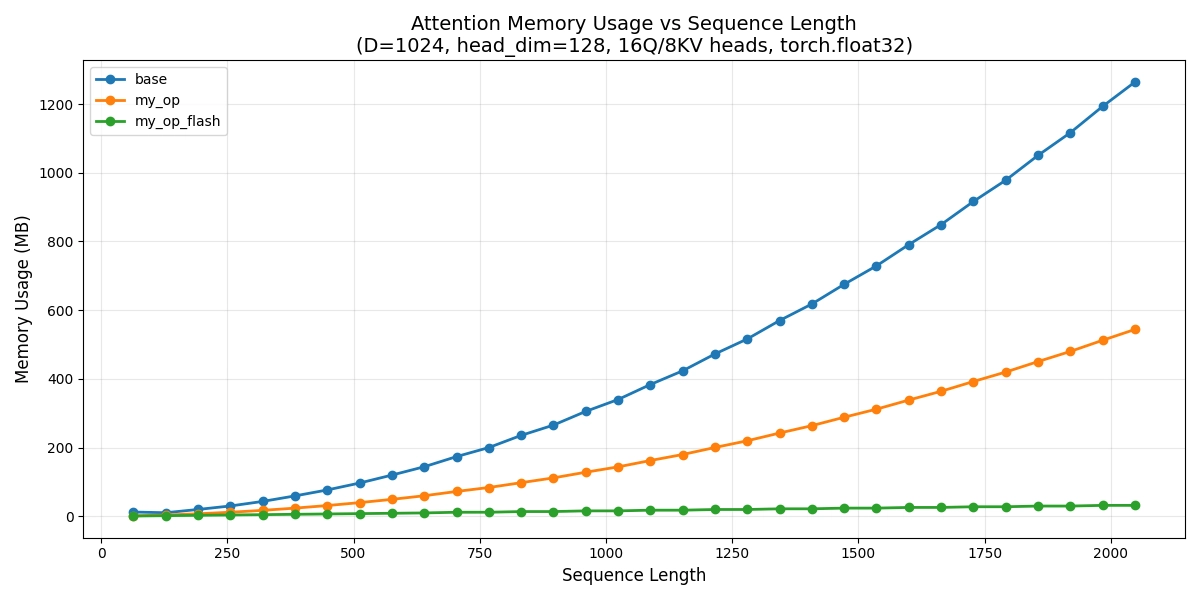

scaled_dot_product_attention是Torch官方的多头注意力实现。my_op申请了attn，和base一样，它的最大显存都是 $O(N^2)$，但相比torch的python实现，triton的显存开销少了大概一半（已经开启no_grad，所以没有梯度问题），而my_op_flash使用了FlashAttn，显存是线性增长的

2048长度时，FlashAttn的内存开销是32M，刚好就是输出的大小($2(B)\times 2048(\text{S})\times 2024(\text{D})\times 4(B/\text{float})$），FlashAttn没有申请任何额外空间

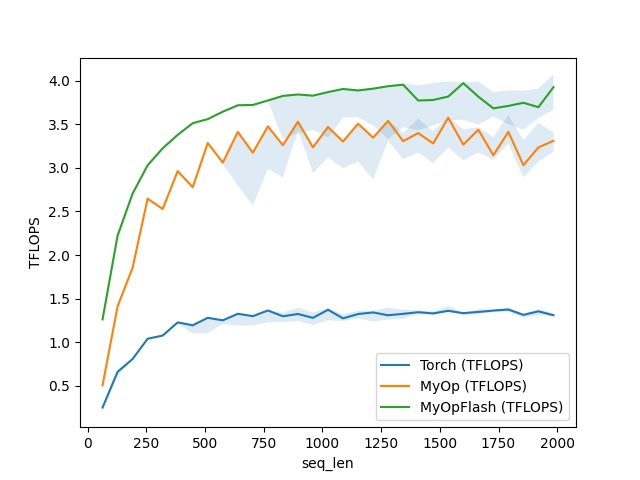

FlashAttn不仅显存开销小，速度也更块。在这个测试中seq_len不能再增长了，因为12G显存已经不够 $O(N^2)$ 了，triton的测试占用显存有点过大

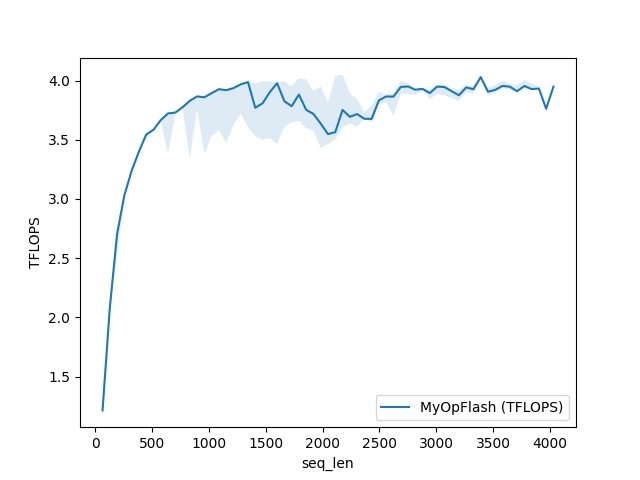

单独FlashAttn可以更长，还远没有到极限

补充实验

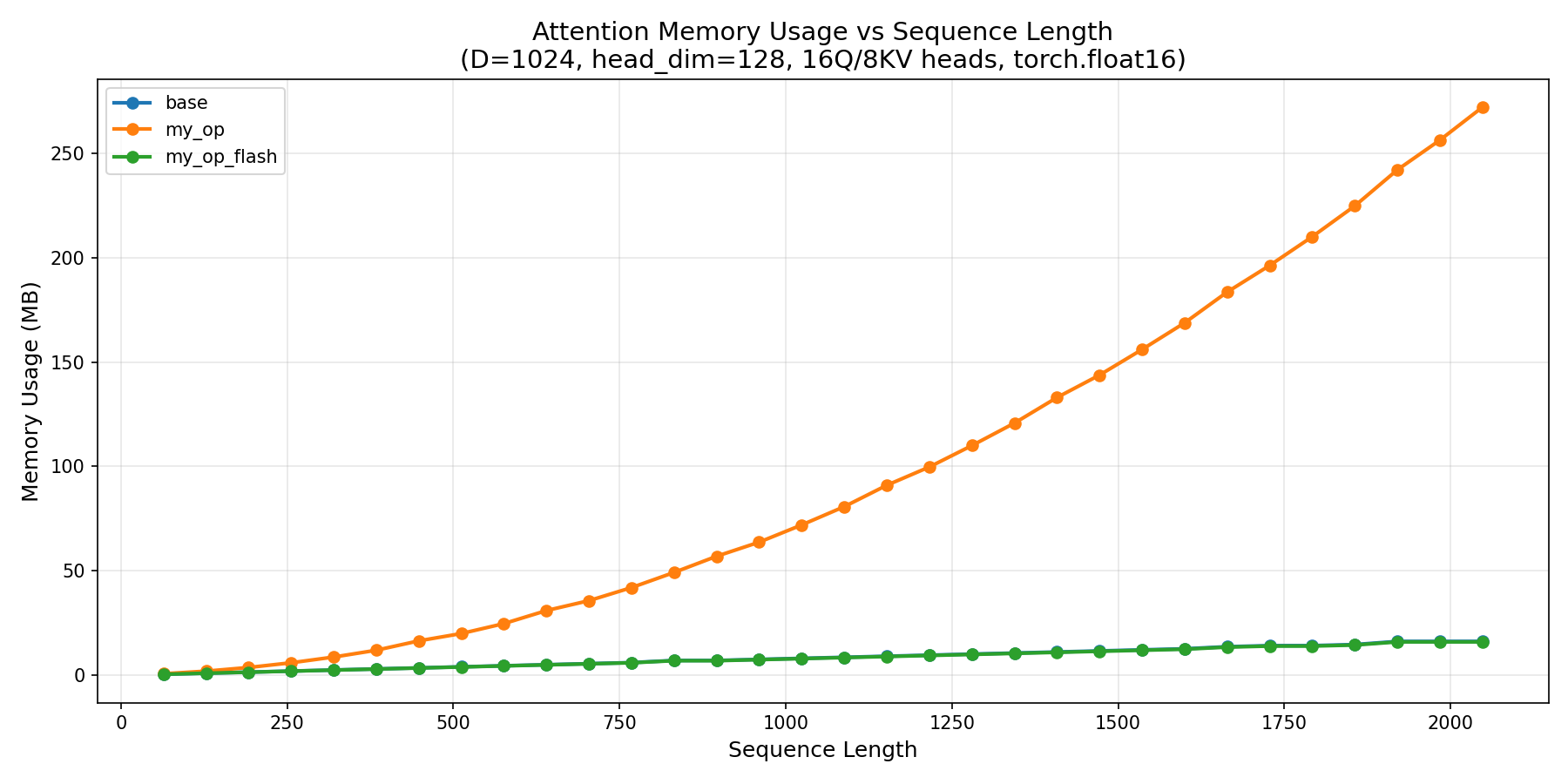

FP16的scaled_dot_product_attention用的应该就是FlashAttn

--------------------------------------------------------------------------------
   Seq Len |    base (MB) |   my_op (MB) |   my_op_flash (MB)
--------------------------------------------------------------------------------
        64 |         0.51 |         0.75 |               0.50
       128 |         1.02 |         2.00 |               1.00
       192 |         1.52 |         3.75 |               1.50

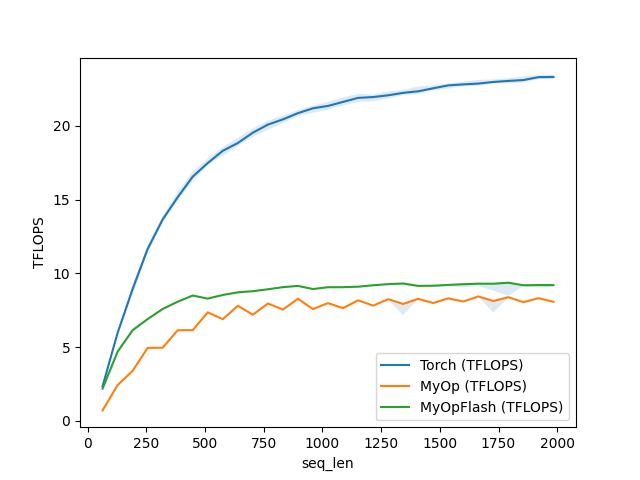

并且Torch的实现比当前实现快很多，下一步就是要定位原因并提速接近Torch
