本文分析SPICE光标通道的实现，包括光标图像处理、位置更新和缓存优化机制。

背景与设计目标

在远程桌面场景中，鼠标光标的显示是用户体验的关键因素。SPICE将光标处理从显示通道中分离出来，形成独立的Cursor Channel，这样做有几个重要原因：

  1. 独立更新频率：光标移动频繁，但图像变化少，分离后可以独立优化
  2. 低延迟要求：光标响应对延迟敏感，独立通道便于优先处理
  3. 带宽优化：光标图像可以独立缓存，避免重复传输

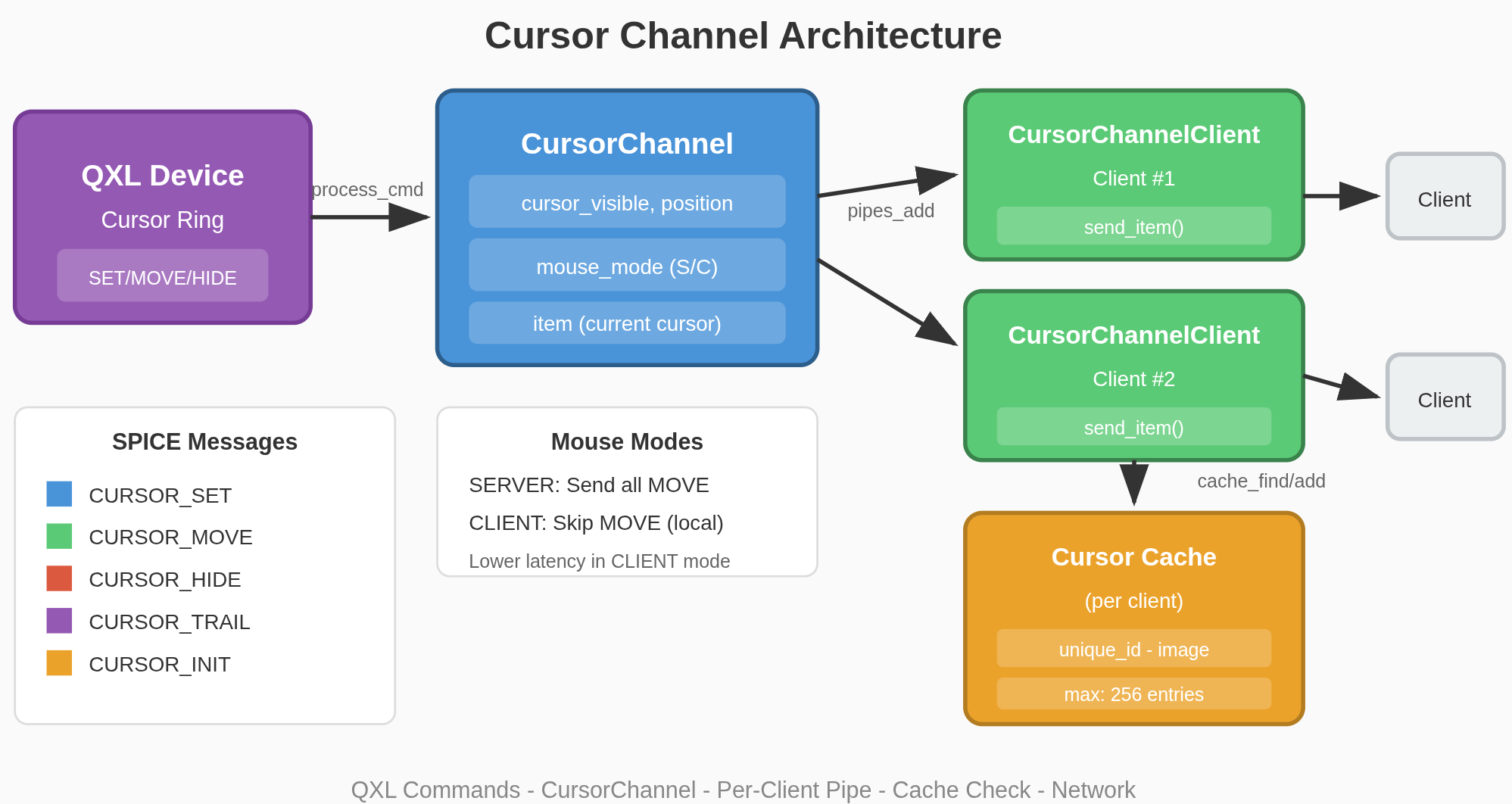

整体架构

在这里插入图片描述

核心数据结构

CursorChannel 类

CursorChannel继承自CommonGraphicsChannel，管理光标状态和客户端连接。

// cursor-channel.h
// CursorChannel是光标通道的核心类
// 继承自CommonGraphicsChannel，与DisplayChannel共享图形通道基础设施
struct CursorChannel final: public CommonGraphicsChannel
{
    // ===== 光标状态 =====
    red::shared_ptr<RedCursorPipeItem> item;  // 当前光标项
                                               // 保存最新的光标图像
                                               // 新客户端连接时发送此项

    bool cursor_visible = true;                // 光标可见性
                                               // false时客户端隐藏光标

    SpicePoint16 cursor_position;              // 光标位置（x, y）
                                               // 16位坐标，支持65535分辨率

    uint16_t cursor_trail_length;              // 光标轨迹长度
    uint16_t cursor_trail_frequency;           // 光标轨迹频率
                                               // Windows光标轨迹特效支持

    // ===== 鼠标模式 =====
    uint32_t mouse_mode = SPICE_MOUSE_MODE_SERVER;
    // SERVER模式：服务器控制光标位置
    // CLIENT模式：客户端本地控制，减少延迟

    // ===== 核心方法 =====
    void process_cmd(red::shared_ptr<const RedCursorCmd> &&cursor_cmd);
    void set_mouse_mode(uint32_t mode);
    void reset();
    void do_init();
    void on_connect(RedClient *client, RedStream *stream,
                    int migration, RedChannelCapabilities *caps) override;
};

类继承关系：

详见下方流程图。

CursorChannelClient 类

每个连接的客户端对应一个CursorChannelClient实例，管理客户端特定的光标缓存。

// cursor-channel-client.h
// 管理单个客户端的光标通道连接
class CursorChannelClient final: public CommonGraphicsChannelClient
{
    // ===== 光标缓存管理 =====
    // 每个客户端维护独立的缓存
    // 避免重复发送相同的光标图像
    RedCacheItem* cache_find(uint64_t id);   // 查找缓存
    int cache_add(uint64_t id, size_t size); // 添加缓存
    void reset_cursor_cache();                // 重置缓存

    // ===== 消息发送 =====
    void send_item(RedPipeItem *pipe_item) override;
    // 根据PipeItem类型选择序列化方法

    // ===== 迁移支持 =====
    void migrate() override;
    void on_disconnect() override;

    // ===== 私有数据 =====
    red::unique_link<CursorChannelClientPrivate> priv;
    // 包含：缓存哈希表、统计信息等
};

客户端缓存设计：

每个客户端维护独立的光标缓存，使用哈希表存储 cursor_id → RedCacheItem 映射，并通过LRU双向链表管理缓存淘汰，最大支持256个缓存条目。

RedCursorCmd 命令结构

光标命令从QXL设备传入，描述光标的各种操作。

// red-parse-qxl.h
// QXL光标命令的解析结果
struct RedCursorCmd {
    // ===== 命令类型 =====
    uint8_t type;
    // QXL_CURSOR_SET:   设置光标形状和位置
    // QXL_CURSOR_MOVE:  仅移动位置
    // QXL_CURSOR_HIDE:  隐藏光标
    // QXL_CURSOR_TRAIL: 设置轨迹效果

    // ===== 命令数据（联合体） =====
    union {
        // ----- SET命令 -----
        struct {
            SpicePoint16 position;    // 初始位置
            uint8_t visible;          // 是否可见
            SpiceCursor shape;        // 光标形状数据
            // shape包含：
            // - header: 宽、高、热点、unique ID
            // - data: 像素数据
        } set;

        // ----- TRAIL命令 -----
        struct {
            uint16_t length;          // 轨迹长度
            uint16_t frequency;       // 更新频率
        } trail;

        // ----- MOVE命令 -----
        SpicePoint16 position;        // 新位置
    } u;

    // ===== 资源管理 =====
    QXLReleaseInfoExt release_info_ext;
    // 命令处理完成后释放Guest资源
};

光标图像处理流程

命令处理主流程

// cursor-channel.cpp
// 处理来自QXL设备的光标命令
void CursorChannel::process_cmd(red::shared_ptr<const RedCursorCmd> &&cursor_cmd)
{
    // ===== 创建管道项 =====
    // 将命令封装为PipeItem，用于异步发送
    auto cursor_pipe_item = red::make_shared<RedCursorPipeItem>(cursor_cmd);

    // ===== 根据命令类型更新状态 =====
    switch (cursor_cmd->type) {

    case QXL_CURSOR_SET:
        // ===== 设置新光标 =====
        // 更新可见性
        cursor_visible = !!cursor_cmd->u.set.visible;

        // 保存当前光标项
        // 新客户端连接时会收到此光标
        item = cursor_pipe_item;
        break;

    case QXL_CURSOR_MOVE:
        // ===== 移动光标 =====
        // 显示光标（如果之前隐藏）
        cursor_visible = true;

        // 更新位置
        cursor_position = cursor_cmd->u.position;
        break;

    case QXL_CURSOR_HIDE:
        // ===== 隐藏光标 =====
        cursor_visible = false;
        break;

    case QXL_CURSOR_TRAIL:
        // ===== 设置轨迹效果 =====
        cursor_trail_length = cursor_cmd->u.trail.length;
        cursor_trail_frequency = cursor_cmd->u.trail.frequency;
        break;
    }

    // ===== 决定是否发送到客户端 =====
    // 条件判断考虑鼠标模式
    if (is_connected() &&
        (mouse_mode == SPICE_MOUSE_MODE_SERVER    // 服务器模式：发送所有
         || cursor_cmd->type != QXL_CURSOR_MOVE   // 非MOVE命令：始终发送
         || cursor_show)) {                        // 光标刚显示：发送位置
        pipes_add(cursor_pipe_item);
    }
}

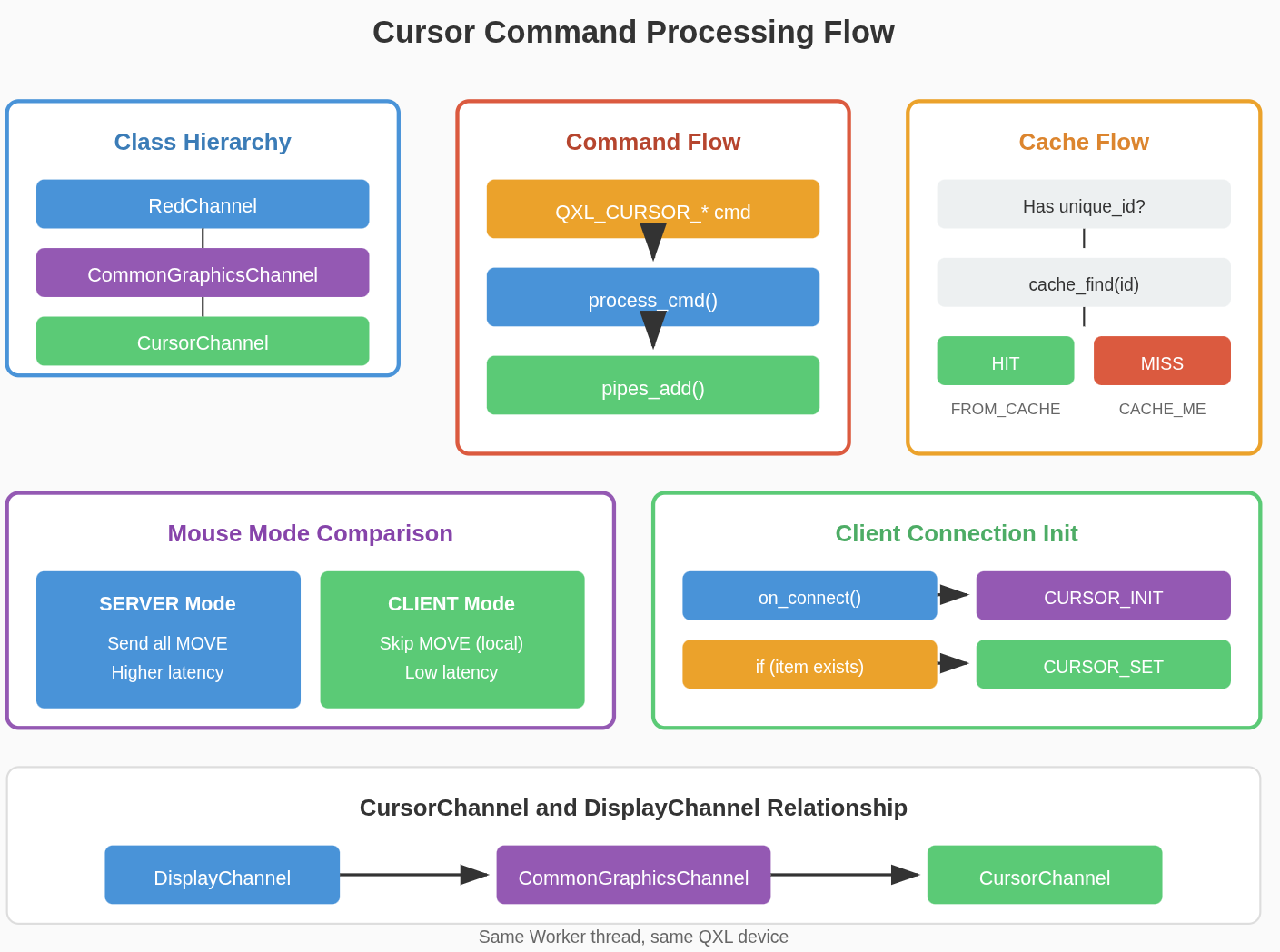

命令处理流程图：

在这里插入图片描述

光标图像缓存机制

SPICE使用unique ID来缓存光标图像，避免重复传输相同的光标。

// cursor-channel.cpp
// 填充光标数据，处理缓存逻辑
static void cursor_fill(CursorChannelClient *ccc,
                        RedCursorPipeItem *cursor,
                        SpiceCursor *red_cursor,
                        SpiceMarshaller *m)
{
    // ===== 复制光标头信息 =====
    *red_cursor = cursor_cmd->u.set.shape;

    // ===== 缓存处理 =====
    if (red_cursor->header.unique) {
        // 光标有unique ID，可以缓存

        // ===== 检查缓存命中 =====
        if (ccc->cache_find(red_cursor->header.unique)) {
            // 缓存命中！设置标志，不发送图像数据
            red_cursor->flags |= SPICE_CURSOR_FLAGS_FROM_CACHE;
            return;
        }

        // ===== 缓存未命中，尝试添加 =====
        if (ccc->cache_add(red_cursor->header.unique, 1)) {
            // 添加成功，告诉客户端缓存此光标
            red_cursor->flags |= SPICE_CURSOR_FLAGS_CACHE_ME;
        }
    }

    // ===== 发送图像数据 =====
    if (red_cursor->data_size) {
        SpiceMarshaller *m2 = spice_marshaller_get_submarshaller(m);
        cursor->add_to_marshaller(m2, red_cursor->data, red_cursor->data_size);
    }
}

缓存工作流程：

缓存流程说明：

  1. 检查光标是否有unique ID
  2. 如果有，通过cache_find()查找缓存
  3. 缓存命中：设置FROM_CACHE标志，不发送图像数据（客户端使用本地缓存）
  4. 缓存未命中：添加到缓存，设置CACHE_ME标志，发送完整图像数据

消息序列化与发送

// cursor-channel.cpp
// 发送管道项到客户端
void CursorChannelClient::send_item(RedPipeItem *pipe_item)
{
    SpiceMarshaller *m = get_marshaller();

    switch (pipe_item->type) {

    case RED_PIPE_ITEM_TYPE_CURSOR:
        // ===== 发送光标命令 =====
        red_marshall_cursor(this, m,
                           static_cast<RedCursorPipeItem*>(pipe_item));
        break;

    case RED_PIPE_ITEM_TYPE_INVAL_ONE:
        // ===== 发送缓存失效（单个） =====
        red_marshall_inval(this, m,
                          static_cast<RedCachePipeItem*>(pipe_item));
        break;

    case RED_PIPE_ITEM_TYPE_CURSOR_INIT:
        // ===== 发送初始化消息 =====
        // 新客户端连接时发送
        reset_cursor_cache();  // 重置缓存
        red_marshall_cursor_init(this, m);
        break;

    case RED_PIPE_ITEM_TYPE_INVAL_CURSOR_CACHE:
        // ===== 发送缓存全部失效 =====
        reset_cursor_cache();
        init_send_data(SPICE_MSG_CURSOR_INVAL_ALL);
        break;
    }

    begin_send_message();
}

消息类型对照：

QXL命令类型 SPICE消息类型 说明
QXL_CURSOR_SET SPICE_MSG_CURSOR_SET 设置光标形状
QXL_CURSOR_MOVE SPICE_MSG_CURSOR_MOVE 移动光标位置
QXL_CURSOR_HIDE SPICE_MSG_CURSOR_HIDE 隐藏光标
QXL_CURSOR_TRAIL SPICE_MSG_CURSOR_TRAIL 轨迹效果
- SPICE_MSG_CURSOR_INIT 初始化
- SPICE_MSG_CURSOR_INVAL_ALL 清空缓存

鼠标模式与光标位置

双鼠标模式

SPICE支持两种鼠标模式，影响光标位置的传输方式：

// cursor-channel.cpp
// 设置鼠标模式
void CursorChannel::set_mouse_mode(uint32_t mode)
{
    mouse_mode = mode;
    // 模式改变可能影响后续MOVE命令是否发送
}

模式对比：

特性 SERVER模式 CLIENT模式
光标位置 服务器发送 客户端本地
MOVE命令 发送所有 通常不发送
延迟 较高 很低
适用场景 需要精确同步 日常使用
  • SERVER模式：服务器发送所有MOVE命令，客户端显示服务器指定的光标位置
  • CLIENT模式：服务器不发送MOVE命令，客户端本地计算光标位置，延迟更低

位置更新逻辑

// cursor-channel.cpp
case QXL_CURSOR_MOVE:
    // ===== 显示状态跟踪 =====
    cursor_show = !cursor_visible;  // 如果之前隐藏，标记需要显示
    cursor_visible = true;          // 现在可见

    // ===== 更新位置 =====
    cursor_position = cursor_cmd->u.position;
    break;

// ===== 发送决策 =====
// 在CLIENT模式下，MOVE命令通常不发送
// 除非光标从隐藏变为显示（cursor_show为true）
if (mouse_mode == SPICE_MOUSE_MODE_SERVER
    || cursor_cmd->type != QXL_CURSOR_MOVE
    || cursor_show) {
    pipes_add(cursor_pipe_item);
}

客户端连接处理

新连接初始化

// cursor-channel.cpp
// 处理新客户端连接
void CursorChannel::on_connect(RedClient *client, RedStream *stream,
                               int migration, RedChannelCapabilities *caps)
{
    // ===== 创建客户端实例 =====
    auto ccc = cursor_channel_client_new(this, client, stream,
                                         migration, caps);

    // ===== 发送初始化消息 =====
    // 包含当前光标状态
    ccc->pipe_add_type(RED_PIPE_ITEM_TYPE_CURSOR_INIT);

    // ===== 发送当前光标 =====
    // 如果有保存的光标项
    if (item) {
        ccc->pipe_add(item);
    }
}

// 初始化消息序列化
static void red_marshall_cursor_init(CursorChannelClient *ccc,
                                     SpiceMarshaller *m)
{
    CursorChannel *channel = ccc->get_channel();

    ccc->init_send_data(SPICE_MSG_CURSOR_INIT);

    SpiceMsgCursorInit msg;
    msg.visible = channel->cursor_visible;
    msg.position = channel->cursor_position;
    msg.trail_length = channel->cursor_trail_length;
    msg.trail_frequency = channel->cursor_trail_frequency;

    spice_marshall_msg_cursor_init(m, &msg);
}

连接初始化流程：

新客户端连接时：

  1. 创建CursorChannelClient实例
  2. 发送CURSOR_INIT消息（包含当前光标状态）
  3. 如果有保存的光标项，发送CURSOR_SET消息

迁移支持

VM迁移时需要保持光标状态一致：

// cursor-channel-client.cpp
void CursorChannelClient::migrate()
{
    // ===== 发送迁移数据 =====
    // 包含缓存状态等
    pipe_add_type(RED_PIPE_ITEM_TYPE_MIGRATE_DATA);
}

// 迁移数据包含：
// 1. 光标缓存ID列表
// 2. 当前光标状态
// 3. 可见性、位置等

性能优化

缓存效率

典型工作负载下的缓存命中率：

  • 常用光标（箭头、手型、等待）：>95%命中率
  • 文本编辑光标：>90%命中率
  • 动态/自定义光标：首次未命中，后续命中

带宽节省效果：

  • 32x32 ARGB光标：4KB/次
  • 64x64 ARGB光标：16KB/次
  • 缓存命中时：约10字节（仅ID）

模式选择建议

场景 推荐模式 原因
日常办公 CLIENT模式 低延迟体验
远程游戏 CLIENT模式 + 相对鼠标 响应速度要求高
精确绘图 SERVER模式 需要位置同步
多客户端共享 SERVER模式 保持一致性

与DisplayChannel的关系

CursorChannel和DisplayChannel都继承自CommonGraphicsChannel，共享迁移支持和基础设施：

通道 职责
DisplayChannel 屏幕内容、图形命令、图像压缩、视频流
CursorChannel 光标图像、光标位置、光标缓存、轨迹效果

两个通道由同一个Worker线程处理，使用同一个QXL设备。

总结

特性 实现
独立通道 光标与显示分离，可独立优化
缓存机制 unique ID缓存，减少重复传输
双模式支持 SERVER/CLIENT模式适应不同场景
低延迟 CLIENT模式本地处理光标
迁移支持 缓存状态随VM迁移

光标通道的设计体现了SPICE的性能优化理念：

  1. 分离关注点：光标与显示独立处理
  2. 缓存优化：相同光标只传输一次
  3. 模式适配：根据场景选择最优方案
  4. 无缝迁移：保持用户体验连续性
