SVPWM 发生器（三电平）

描述

SVPWM 发生器（三电平）为三相三电平中点箝位（NPC）变换器生成脉冲。该模块采用空间矢量脉宽调制（SVPWM）技术生成十二路脉冲。

中点电压偏差通过一个比例调节器进行控制，该调节器使用两个直流电压以及流入或流出直流母线的直流电流。定义方程为

$$V_{out}=m\cdot \frac{V_{dc}}{\sqrt{2}},$$

其中：

• V_out 是 NPC 变换器生成的线电压有效值。
• m 是调制指数，且 $0<m<1$。
• V_dc 是流入或流出直流母线的直流电流。

示例

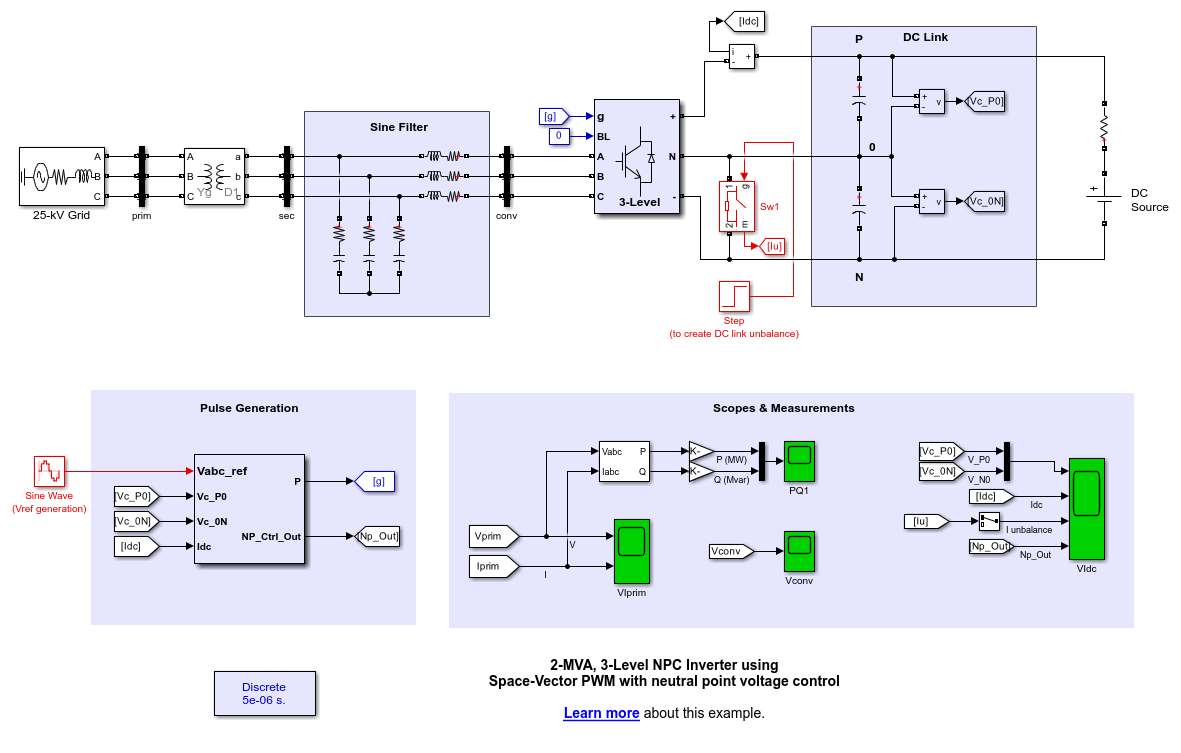

采用空间矢量 PWM 及中点电压控制的三电平 NPC 逆变器

一个 2-MVA 三电平 NPC 逆变器的运行，采用空间矢量脉宽调制（SVPWM）技术及中点电压控制。

端口

输入

Vabc_ref — 三相正弦参考信号

向量

以正弦电压表示的参考电压。指定三个电压，每相一个，作为所连接变换器的期望输出电压。

依赖关系

将 电压参考 (Vref) 参数设置为 三相信号 时，会显示此参数。

数据类型： single | double

|Vref|∠Vref — 参考电压幅值和角度

向量

以幅值和角度（弧度）表示的参考电压。指定所连接变换器的期望输出电压的幅值和角度。

依赖关系

将 电压参考 (Vref) 参数设置为 幅值-角度 (弧度) 时，会显示此参数。

数据类型： single | double

Vα Vβ ref — 参考电压 alpha 和 beta 分量

向量

以 alpha 和 beta 分量表示的参考电压。指定所连接变换器的期望输出电压的 alpha 和 beta 分量。

依赖关系

将 电压参考 (Vref) 参数设置为 alpha-beta 分量 时，会显示此参数。

数据类型： single | double

X (internal) — 无输入

空

当模块内部生成参考电压时，无参考信号输入。

依赖关系

将 电压参考 (Vref) 参数设置为 内部生成 时，会显示此参数。

Vc_P0 — 三电平 NPC 变换器正极至中点电压

标量

由 SVPWM 发生器（三电平）模块控制的三电平 NPC 变换器模块 + 端子和 N 端子之间的电压。

数据类型： single | double

Vc_0N — 三电平 NPC 变换器中点至负极电压

标量

由 SVPWM 发生器（三电平）模块控制的三电平 NPC 变换器模块 N 端子和 - 端子之间的电压。

数据类型： single | double

Idc — 直流母线电流

标量

由 SVPWM 发生器（三电平）模块控制的三电平 NPC 变换器模块流出的直流母线电流。

数据类型： single | double

输出

P — 门极控制

标量

12 路脉冲波形，用于确定所连接功率变换器的开关行为。

数据类型： single | double

NP_Ctrl_Out — 内部控制电压

标量

发生器控制系统的中点偏差电压。

数据类型： single | double

参数

电压参考 (Vref) — 参数化方法

三相信号 （默认） | 幅值-角度 (弧度) | alpha-beta 分量 | 内部生成

参考电压的参数化方法。

依赖关系

将此参数设置为：

• 三相信号 会显示 Vabc_ref 端口，隐藏 参考矢量 [ 幅值 (0<m<1), 相位 (度), 频率 (Hz) ] 参数，并隐藏 |Vref|∠Vref、Vα Vβ ref 和 X (internal) 端口。
• 幅值-角度 (弧度) 会显示 |Vref|∠Vref 端口，隐藏 参考矢量 [ 幅值 (0<m<1), 相位 (度), 频率 (Hz) ] 参数，并隐藏 Vabc_ref、Vα Vβ ref 和 X (internal) 端口。
• alpha-beta 分量 会显示 Vα Vβ ref 端口，隐藏 参考矢量 [ 幅值 (0<m<1), 相位 (度), 频率 (Hz) ] 参数，并隐藏 Vabc_ref、|Vref|∠Vref 和 X (internal) 端口。
• 内部生成 会显示 参考矢量 [ 幅值 (0<m<1), 相位 (度), 频率 (Hz) ] 参数和 X (internal) 端口，并隐藏 Vabc_ref、|Vref|∠Vref 和 Vα Vβ ref 端口。

比例增益 — 比例增益

0.04 （默认） | 标量

比例增益常数。

Idc 滤波器截止频率 (Hz) — 截止频率

30 （默认） | 正标量

I_dc 滤波器截止频率，单位为 Hz。

PWM 开关频率 (Hz) — 开关频率

1620 （默认） | 正标量

PWM 开关频率，单位为 Hz。

参考矢量 [ 幅值 (0<m<1), 相位 (度), 频率 (Hz) ] — 参考矢量

[0.8 -30 60] （默认） | 向量

三元素参考矢量，包含幅值（单位：m）、相位（单位：度）和频率（单位：Hz）。

依赖关系

将 电压参考 (Vref) 参数设置为 内部生成 时，会显示此参数。

采样时间 — 模块采样时间

0 （默认） | 标量

连续两次模块执行之间的时间间隔。在执行期间，模块产生输出，并在适当时更新其内部状态。

扩展功能

C/C++ 代码生成

使用 Simulink® Coder™ 生成 C 和 C++ 代码。

版本历史记录

在 R2018b 中引入

另请参阅

SVPWM Generator (2-Level)
