具体实现功能

设计介绍

51单片机简介

设计思路

设计内容

程序（Keil5）

仿真实现（protues8.7）

---

具体实现功能

使用DeepSeek编写C语言代码，实现8个数码管分别显示“1-8”。

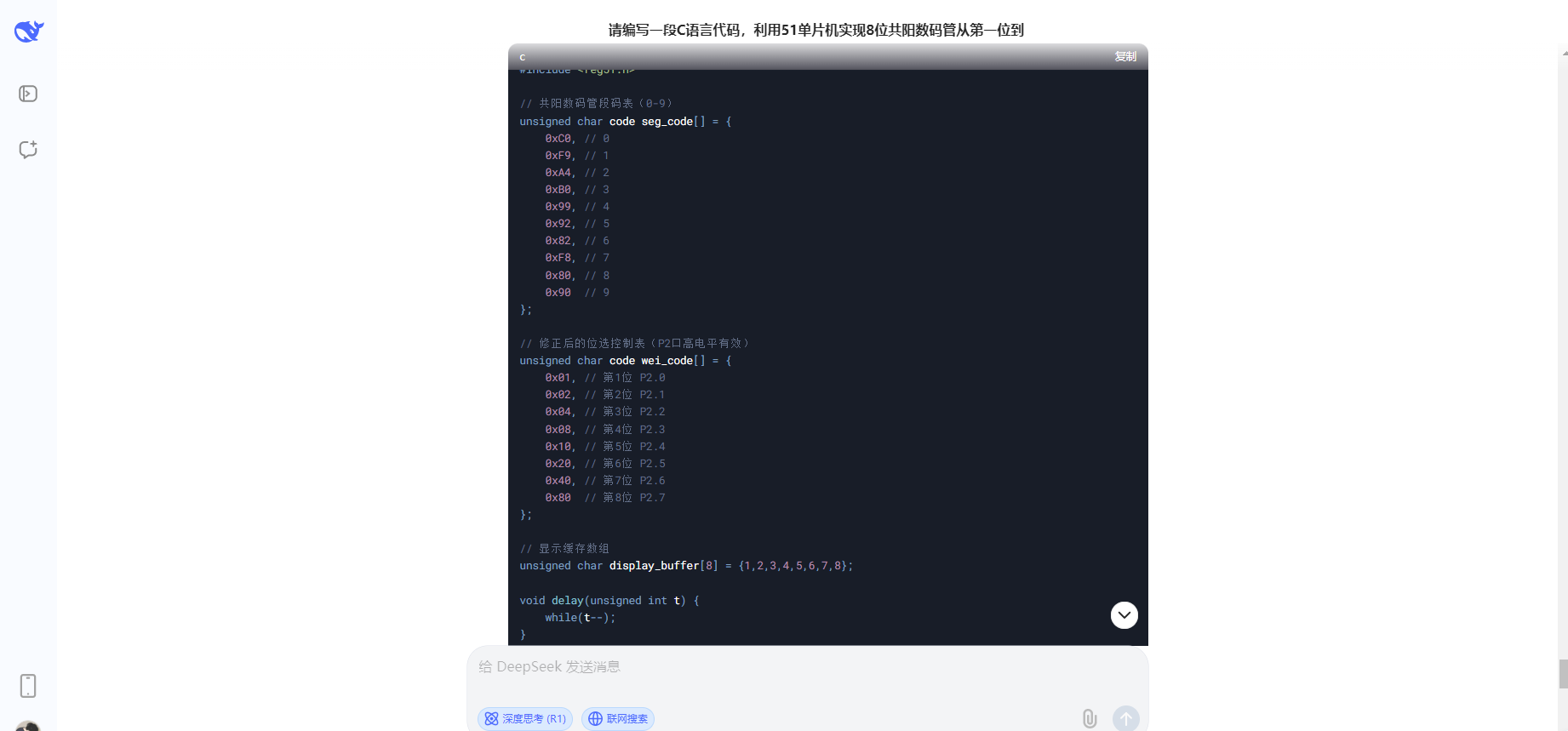

DeepSeek问答截图：

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

#include <reg51.h>
// 共阳数码管段码表（0-9）
unsigned char code seg_code[] = {
    0xC0, // 0
    0xF9, // 1
    0xA4, // 2
    0xB0, // 3
    0x99, // 4
    0x92, // 5
    0x82, // 6
    0xF8, // 7
    0x80, // 8
    0x90  // 9
};
// 修正后的位选控制表（P2口高电平有效）
unsigned char code wei_code[] = {
    0x01, // 第1位 P2.0
    0x02, // 第2位 P2.1
    0x04, // 第3位 P2.2
    0x08, // 第4位 P2.3
    0x10, // 第5位 P2.4
    0x20, // 第6位 P2.5
    0x40, // 第7位 P2.6
    0x80  // 第8位 P2.7
};
// 显示缓存数组
unsigned char display_buffer[8] = {1,2,3,4,5,6,7,8};
void delay(unsigned int t) {
    while(t--);
}
void main() {
    unsigned char i;
    while(1) {
        for(i = 0; i < 8; i++) {
            P2 = 0x00;       // 关闭所有位选（低电平关闭）
            P0 = seg_code[display_buffer[i]]; // 设置段码
            P2 = wei_code[i]; // 开启当前位选
            delay(150);       // 显示保持时间
            P0 = 0xFF;        // 段码消隐
        }
    }
}

代码运行截图：

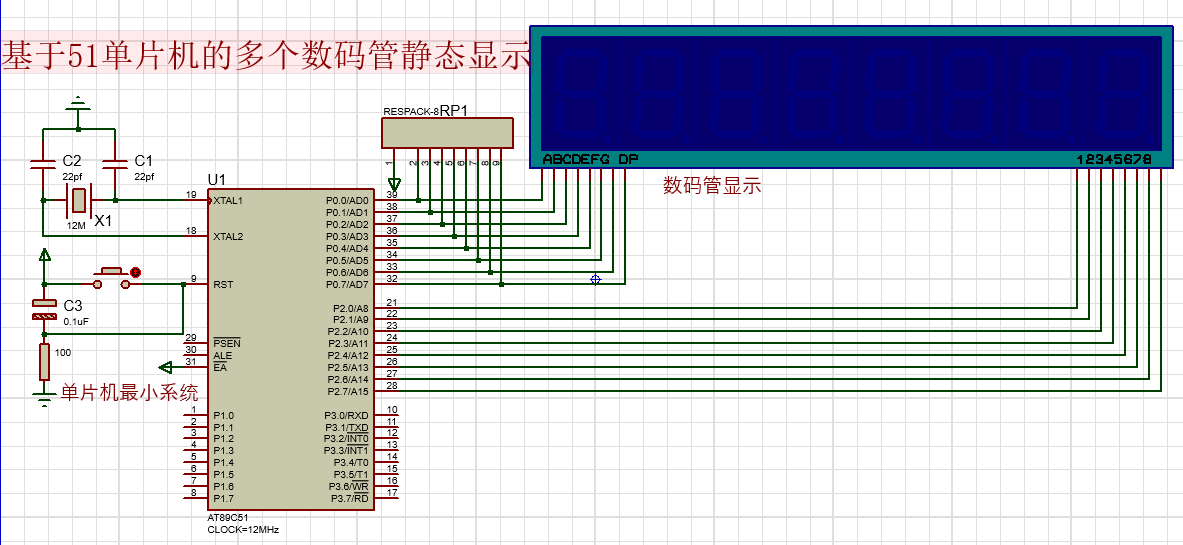

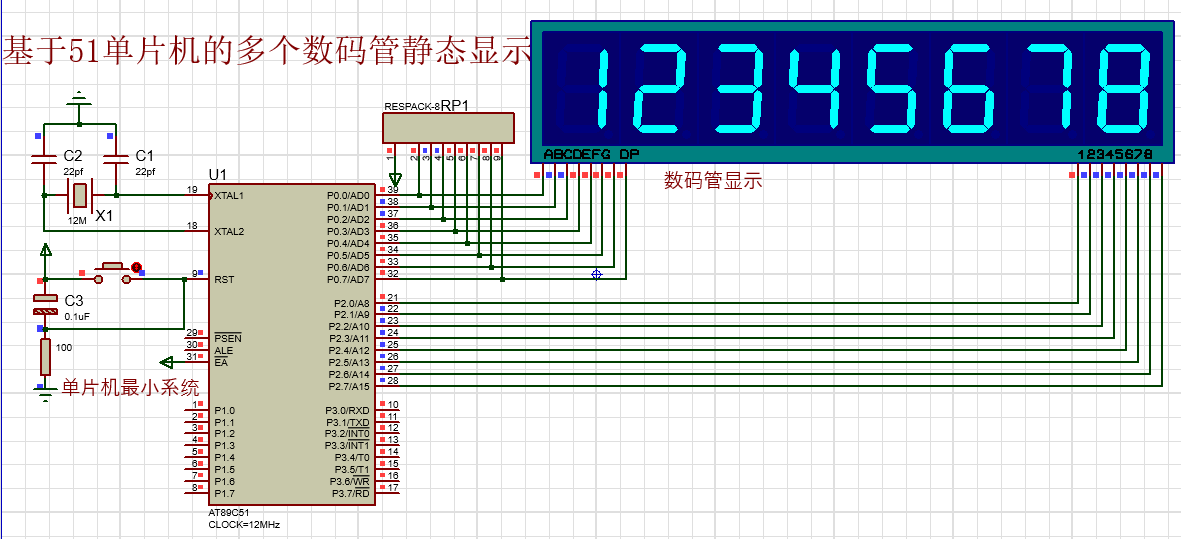

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。
