项目地址：从零开始写Qwen3

概述

在前文中，我们实现了FlashAttention，它通过融合自注意力中三个矩阵乘法和一个Softmax的操作，消减了 $O(L^2)$ 大小的权重矩阵的显存开销

但除了注意力计算本身，显存开销还有一大重要开销，就是KVCache，对于一些小模型来说，KVCache甚至会比模型本身还大。

本文将从KVCache大小计算开始，介绍传统KVCache的缺陷，详细介绍分页注意力的核心原理和实现逻辑，展示现成的 flash-attn 库的使用方法，并自己用 triton 实现一个

KVCache大小计算

KVCache缓存的就是每个词元每层的K/V的表达，一个词元的表征大小为
$$L\times H\times D\times \text{单个元素字节数}$$
KV就是2倍

对于 Qwen3-0.6B而言，有28层，每层KV头为8，每个头128维，使用bf16的数据，从而一个词元就要
$$2\times 28\times 1024\times 2=112KiB$$
而它最大支持长度为 40K，也就是 $40K\times 112KiB=4480MiB\approx 4.4GiB$，而模型本身也只有1点多G

而这仅仅只是 40K 的单个请求的长度，现在的大模型动则200K，甚至1M，请求也远不止一个，在这种情况下显存大小显然成为首要限制，甚至比算力还要重要

传统KVCache管理方式的缺陷

大模型的自回归性质决定KVCache会不断变长，如果简单追加，会出现大量复制，开销很大，于是一种简单的做法就是预分配最大长度
这种模式存在一个巨大的问题，就是显存浪费严重，即使是很短的一个问候都要为它分配最大长度的显存，这些占用的显存无法被其他请求使用。就算是Qwen3-0.6B这种很小的模型，一个请求就要占用4G的显存，即使有1T的显存，也只能提供给128个用户使用

分页自注意力的改进

简单追加空间利用率高，但有大量复制操作，预分配最大长度没有复制，效率高，但空间利用率很低。分页注意力就是将两者结合起来，预分配大量连续空间，但将这个连续空间分割为等长的多个块，每个块可以容纳L个词元的缓存，这样需要的时候只用申请L长度的块就行，空间利用率高了很多

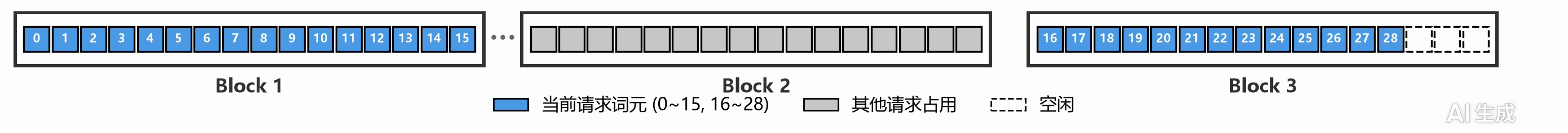

但这里有个重要变化，此时一个请求的KVCache的空间不再连续，它可能变成这样：

为了应对内存的不连续，原先的 FlashAttn 也需要做出相对应的改变：原先是对每个块的Q，按块遍历每个KV，这个步骤假设KV是连续的，所以可以根据词元的序号计算出偏移，但现在序号和地址不再对应，需要变成这样
$$\text{address}=\text{blockIdx}\times \text{blockSize}+\text{tokenId \% blockSize}$$
需要得到每个索引对应的块号

实现

packed 模式

在介绍分块注意力具体实现之前，先介绍一下Packed模式

常规模式下， 如果有多个输入，一般都会把它们打包成一个批次(batch)，然后一起计算，这样可以减少GPU启动次数，并且在一些计算中，比如矩阵乘法，还能提高计算密度，提高GPU使用效率

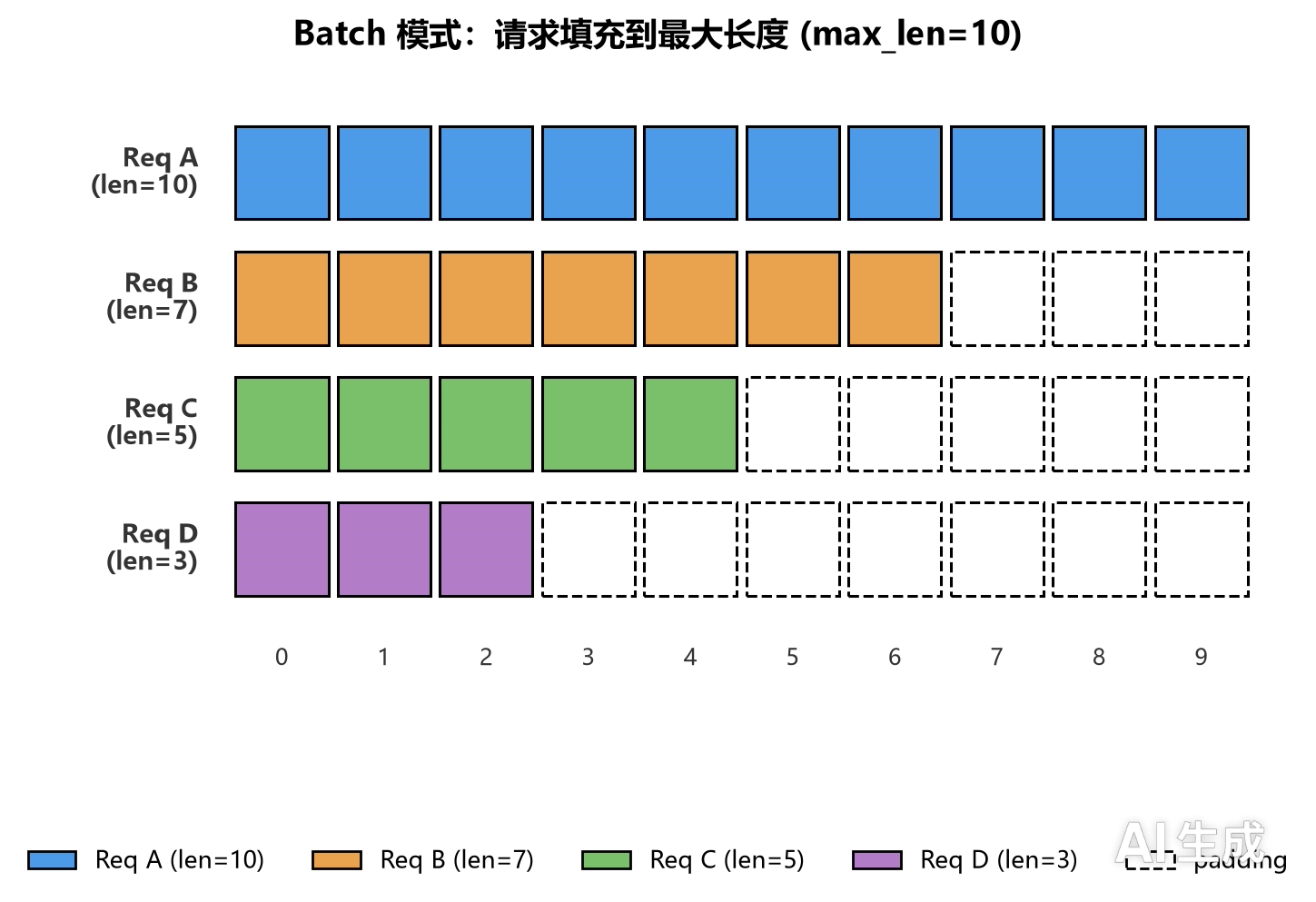

然而对于序列任务，比如自然语言处理，打包成批次会有一个问题，因为每个请求的输入长度是不一样长的，但Batch需要各个长度一致。为了把不同长度的输入打包到一起，通常会使用填充，把每个请求填充到一个批次中的最大长度

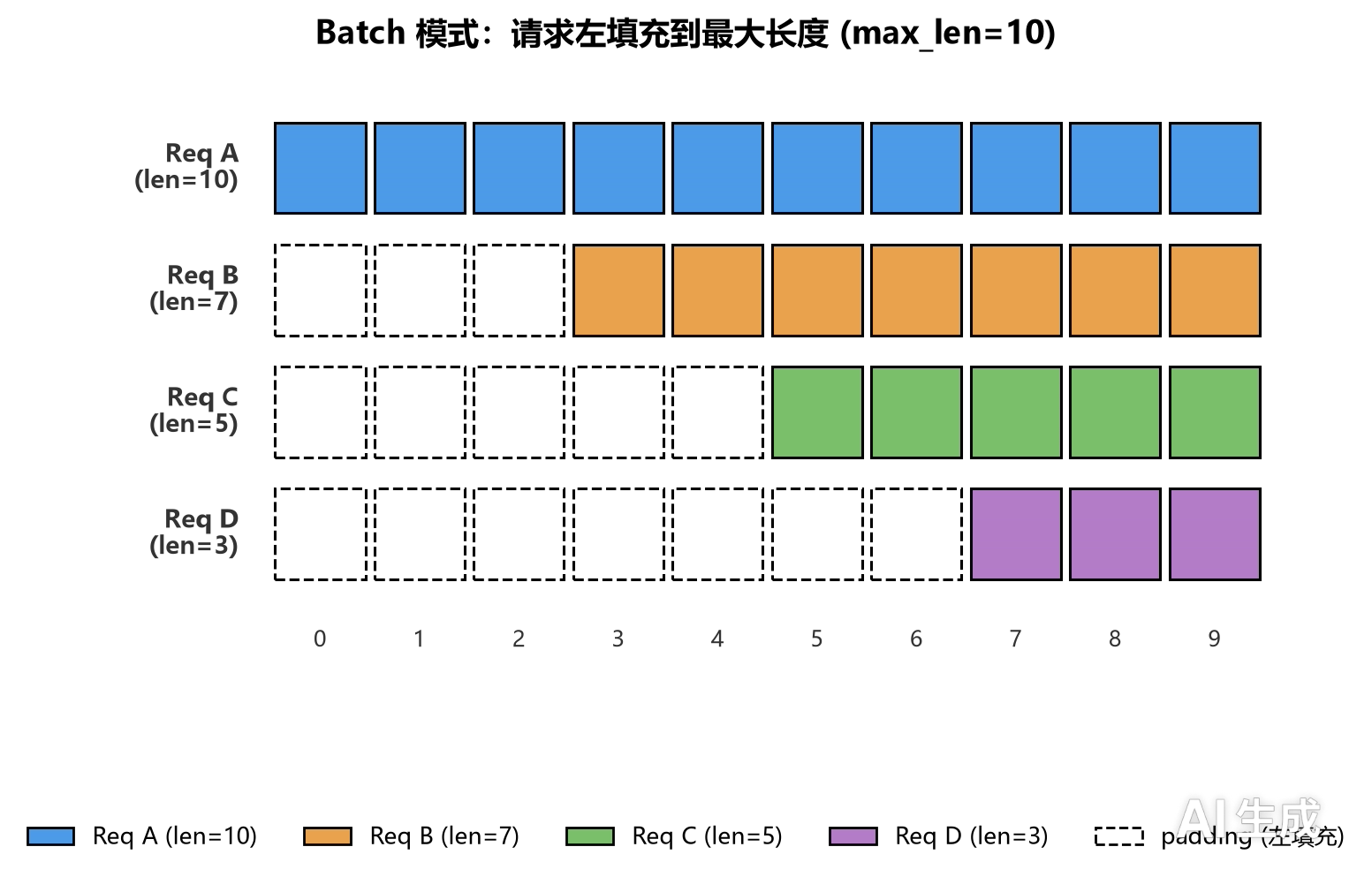

对于文本生成这种自回归任务，往往都采用左填充的方式，因为这样预填充完生成的才是紧接着的下一个词元的logits。而训练则会使用左填充，因为训练是一次生成所有的logits，而不是每次产生一个，不需要解码步骤

对于训练而言，填充是能高效利用GPU的好方法，但对于生成，它做了填充，浪费了一些显存空间和计算量

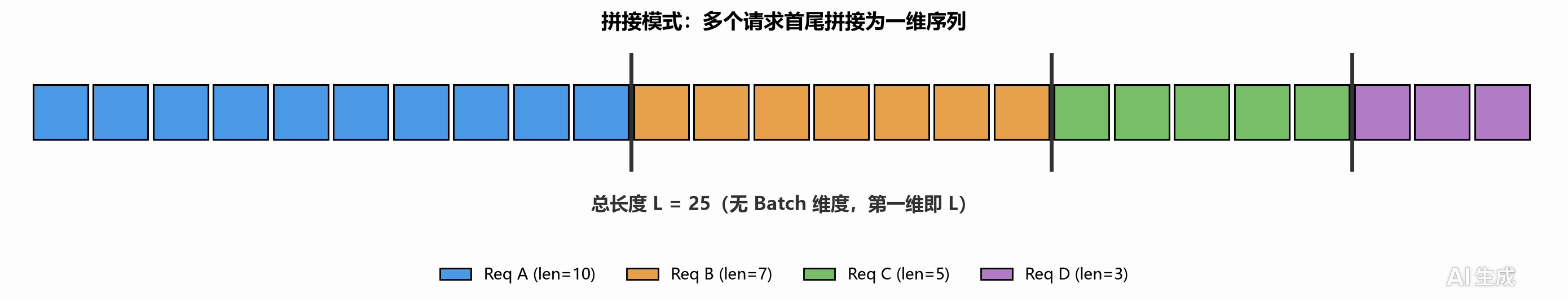

另外一种做法就是不要Batch维度，直接在长度维度把多个请求拼接起来

这种不产生任何填充

对于大多数计算，比如矩阵乘法和元素级运算，它们和长度是没有关系的，不需要做任何改动，因为Batch版本的在进行这些计算的时候通常也都是按长度展平的方式计算的。

唯一的区别在自注意力，它需要把多个请求拆开，分开进行计算

虽然packed模式没有填充浪费，但它毕竟实现复杂，会让本就复杂的FlashAttn的反向传播变得更为复杂，而且训练过程用不到KVCache，所以训练许多情况还是会使用Batch模式，通过一些方式，尽可能让长度相同的匹配到一起，减少浪费

fast-attn 库的使用

分页注意力有现成的库来实现，比如 flash-attn ，flashinfer 等，在 nano-vllm 中直接使用了 flash-attn，代码如下

from flash_attn import flash_attn_varlen_func, flash_attn_with_kvcache
...
    def forward(self, q: torch.Tensor, k: torch.Tensor, v: torch.Tensor):
	    ...
	        if context.is_prefill:
	            if context.block_tables is not None:    # prefix cache
	                k, v = k_cache, v_cache
	            o = flash_attn_varlen_func(q, k, v,
	                                       max_seqlen_q=context.max_seqlen_q, cu_seqlens_q=context.cu_seqlens_q,
	                                       max_seqlen_k=context.max_seqlen_k, cu_seqlens_k=context.cu_seqlens_k,
	                                       softmax_scale=self.scale, causal=True, block_table=context.block_tables)
	        else:    # decode
	            o = flash_attn_with_kvcache(q.unsqueeze(1), k_cache, v_cache,
	                                        cache_seqlens=context.context_lens, block_table=context.block_tables,
                                        softmax_scale=self.scale, causal=True)

这里预填充和解码使用了不同的核，因为两种运算的性质不同，预填充是计算密集型的，解码是访存密集型的，需要分开进行优化。

这里涉及到的一些参数如下

• max_seqlen_q
  • 批次中的最大q长度，用于划分线程块，每个请求按照最大请求长度来算，除以Q的块大小。不满最大长度的会自动跳过计算
• max_seqlen_k
  • 批次中最大的k长度，可能是用于内部循环优化的
• cu_seqlens_q，cu_seqlens_k
  • 累计长度，长度为 B+1，第一个值是0，最后一个值是总长度，可以通过两两相减，得到当前请求的长度
• block_table
  • 大小为 B,math.ceil(max_seqlen_k, block_size)，表示每个请求KVCache所使用的块序号列表，按照最大长度填充
• k_cache，v_cache
  • 连续KVCache的起始地址，通过块号计算得到对应偏移，从而加载cache

注意到一件事情，解码是不需要累计长度的和最大长度的，因为每个Q长度只有1，通过查询长度就能知道有多少请求，KV也不需要累计长度，因为这里根本没有传入拼接后的KV，而是KVCache的起始地址，直接通过块号查询地址

一个小细节，预填充需要传入累计KV长度，是因为它支持两种模式

1. 无block_table，k和v传原始值，而非KVCache，它退化为原始的FlashAttention，因为KV是连续空间，此时需要使用累计长度
2. 有block_table，kv传KVCache的起始地址，它通过块号来加载缓存，块号为无效值则停止循环

在没有任何缓存的时候，可以直接使用连续KV，因为分页毕竟还是有些计算开销的

预填充理论上是不使用缓存的，因为预填充是新来的请求，没有任何缓存，但后续产生了前缀缓存和分块预填充这些优化，让预填充也能利用KVCache

1. 前缀缓存：一个请求如果前面一部分，比如通用提示词，和之前已经算过的请求完全一致，则可以直接把之前算好的KVCache拿过来用，减少重复计算
2. 分块预填充：单次预填充太长，把预填充分成多次进行，第二次开始就有缓存了

自己来实现一个

整体流程

1. 进入PagedAttn
2. 计算QKV投影
3. 进行ROPE和QKNorm
4. 把生成的KV写入缓存（不管下一步使用原始KV还是KVCache，总是要写入的）
5. 执行FlashAttn
6. 计算O的投影
7. 返回

基本代码和 FlashAttn一致，只是要多几个地方

1. 增加分页缓存的读取和写入部分
2. 增加拆分请求的部分

首先写入缓存非常简单，没有什么计算，单纯的写入，为了简化计算，提前把每个要写入的位置对应的内部索引给算出来，这个对于所有层的所有缓存写入都是一样的，计算一次，给所有层复用

@triton.jit
def _update_paged_kv_cache_kernel(
    k_cache, v_cache, k, v, slot_mapping, HIDDEN_DIM: tl.constexpr
):
    n_id = tl.program_id(0)

    slot = tl.load(slot_mapping + n_id)
    if slot < 0:
        return
    offsets = tl.arange(0, HIDDEN_DIM)
    k_cache_ptr = k_cache + (slot * HIDDEN_DIM + offsets)
    v_cache_ptr = v_cache + (slot * HIDDEN_DIM + offsets)
    k_ptr = k + (n_id * HIDDEN_DIM + offsets)
    v_ptr = v + (n_id * HIDDEN_DIM + offsets)

    item_k = tl.load(k_ptr)
    item_v = tl.load(v_ptr)

    target_dtype = k_cache.dtype.element_ty
    tl.store(k_cache_ptr, item_k.to(target_dtype))
    tl.store(v_cache_ptr, item_v.to(target_dtype))

这里的 slot_mapping 就是提前算好的每个词元位置对应的内部索引，大小为 B, max_seqlens_k

读取缓存则需要和FlashAttn写在一起

@triton.jit
def load_paged_memory(
    cache,
    block_tables,
    i_start,
    i_end,
    NUM_HEADS: tl.constexpr,
    PAGE_BLOCK_SIZE: tl.constexpr,
    HEAD_DIM: tl.constexpr,
    BLOCK_SIZE_N: tl.constexpr,
):
    """
    cache: 是PagedAttention的K/V缓存, 总体形状为 (NUM_BLOCKS, NUM_HEADS, BLOCK_SIZE_N),
        这里传入的时候已经加上了 head 的偏差
    block_tables: 是每个block的id, 总体形状为 (BATCH, cdiv(max_seq_len, PAGE_BLOCK_SIZE))
        这里传入的时候已经加上了 batch 的偏差
        长度不及 max 的会在最后填充 -1 , 但 i_end 不会加载到那里
    """
    HIDDEN_DIM = NUM_HEADS * HEAD_DIM
    result = tl.zeros((BLOCK_SIZE_N, HEAD_DIM), dtype=cache.dtype.element_ty)
    dim_offsets = tl.arange(0, HEAD_DIM)
    row_offsets = tl.arange(0, BLOCK_SIZE_N)

    i_size = i_end - i_start
    # 页内起始偏移: 只有 i_start 是 PAGE_BLOCK_SIZE 整倍数时才为 0
    # (decode 时 causal STAGE 2 的 i_start = N_KEY - 1, 不是整倍数)
    block_offset = i_start % PAGE_BLOCK_SIZE
    for i in tl.range(i_start, i_end, PAGE_BLOCK_SIZE):
        block_idx = i // PAGE_BLOCK_SIZE
        block_id = tl.load(block_tables + block_idx)
        # 通过 i_end 可以保证 block_id > 0, 而且 triton 中无法写 break 和 continue 就不写了
        loaded_rows = i - i_start
        # 从 -loaded_heads 开始加载 PAGE_BLOCK_SIZE'
        # BLOCK_SIZE_N 中加载 [loaded_heads, loaded_heads + PAGE_BLOCK_SIZE)
        # 所以 mask 要把前后的给遮掉
        # 页内偏移 = block_offset, 页内可加载量 = PAGE_BLOCK_SIZE - block_offset
        global_row_offsets = (
            block_id * PAGE_BLOCK_SIZE
            - loaded_rows
            + row_offsets[:, None]
            + block_offset
        )
        block_data = tl.load(
            cache + global_row_offsets * HIDDEN_DIM + dim_offsets[None, :],
            mask=(
                (row_offsets[:, None])
                < tl.minimum(
                    i_size, loaded_rows + PAGE_BLOCK_SIZE - block_offset
                )
            )
            & (row_offsets[:, None] >= loaded_rows),
            other=0.0,
        )
        result += block_data
    return result

这个函数作为 FlashAttn 的内部函数，不单独调用，而是在KV内部循环中用于加载缓存使用

这里做了简化，让KV分块大小正好可以被分页大小整除，方便计算。比如矩阵计算一次加载计算32个词元的长度，而分页大小是16，这就是刚好两个分页，不会出现跨分页的场景

修改了长度解析和加载KV部分，剩下的计算部分完全一致，不用做任何修改
