1. 视觉大模型介绍

Qwen - Visual Language, 基于 Qwen-7B 的多模态视觉语言大模型. 支持图文理解、文档解析、OCR、视觉问答等任务.
它的视觉编码参考了 CLIP, 所以一并介绍.

2. 模型架构

基于 Qwen-7B, 新增了 a language-aligned visual encoder and a position aware adapter.

2.1 Large Language Model

Qwen-7B.

2.2 视觉编码器 - ViT

即Vision Transformer (ViT) 架构, 并使用了来自 OpenCLIP 的 ViT-bigG 预训练权重作为其视觉编码器的基础。
ViT 的论文见参考 [3], 名字是 “An Image is Worth 16x16 Words”, 挺有意思.

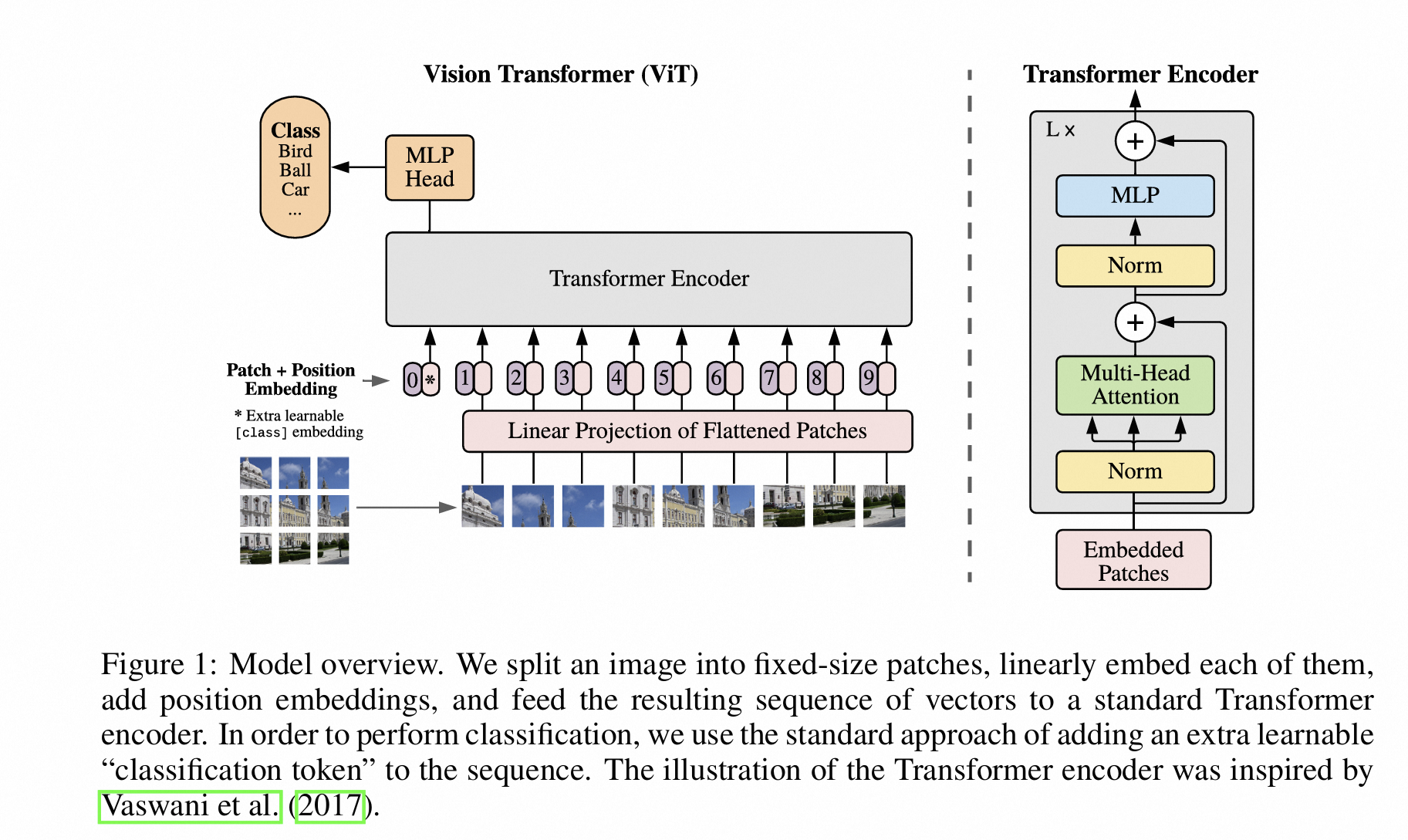

ViT 的工作原理

第一步: 原始图像
resize 到固定分辨率(如 224×224) 。内存中就是一张 H×W×C = 224×224×3 的 float32 tensor，像素值归一化到 [0,1] 或 [-1,1]。占用显存 224×224×3×4 bytes ≈ 602KB，很小。

第二步：Patch 划分
把图像切成 16×16 的 patch。224÷16 = 14，所以水平方向 14 个、垂直方向 14 个，一共 196 个 patch。每个 patch 的原始数据是 16×16×3 = 768 个像素值。

第三步：Linear Projection（线性投影）
每个 patch 展平成一个 768 维的向量，然后通过一个可学习的线性层把它映射到模型的隐藏维度。ViT-B 的隐藏维度是 768，所以这个线性层的权重矩阵是 768×768。
本质上就是把每个 patch 的像素信息压缩成一个 768 维的"词向量"——跟 NLP 里把 token ID 查表得到 embedding 是完全对称的操作。所以论文标题才说"An Image is Worth 16x16 Words"，每个 16×16 的 patch 就是一个"word"。
注意: 所有 196 个 patch 共享同一个线性投影层.

第四步：加 CLS Token 和 Position Embedding
在 196 个 patch token 前面拼接一个可学习的 [CLS] token（维度也是 768），序列长度变成 197。这个 CLS token 的作用是聚合全局信息，最后取它的输出来做分类。

然后给每个 token 加上位置编码。位置编码也是 768 维的可学习向量，197 个位置各一个，直接 element-wise 加到对应的 token 上。这一步之后模型就能区分"这个 patch 来自图片左上角还是右下角"。

在 Qwen-VL 中，视觉编码器以 14 的步长（stride） 对图像进行分块处理，生成一组图像特征。这些特征捕获了图像的视觉内容，为后续的视觉-语言对齐提供了基础。

为什么选择 ViT

与传统卷积神经网络（CNN）相比，ViT 具有以下优势：

• 全局注意力机制：能够捕捉图像中长距离的依赖关系，对理解图像整体语义更有帮助。
• 可扩展性：随着模型规模和训练数据的增加，ViT 的性能提升更加明显。
• 与 Transformer 架构的统一：与语言模型使用相同的 Transformer 架构，简化了多模态融合的设计。

在 Qwen-VL 的训练过程中，视觉编码器在预训练阶段与语言模型一起优化，学习将视觉特征与文本描述对齐，这是实现高质量视觉-语言理解的关键。

2.3 Position-aware Vision-Language Adapter

Adapter 是独立于 ViT 的一个模块，它夹在 ViT 和 LLM 之间. 作用有

1. 是把 ViT 输出的 不定长 (跟分辨率直接相关) 的 token 数量压缩到固定 256 个 token.
2. 注入位置信息. ViT 原始输出只带 1D 位置编码（序列顺序），但图像本质是 2D 结构，"左上角"和"右下角"这种空间关系用 1D 编码表达得不够好

Adapter 在 cross-attention 的 Q 和 K 之间加入了 2D 绝对位置编码，让压缩后的每个 token 隐式携带"这个特征来自图像哪个区域"的信息。这就是"Position-aware"这个前缀的由来

整个数据流是这样的：
原始图像 → ViT（输出比如 1024 个 patch token，每个 768 维） → Adapter（压缩到 256 个 token，对齐到 LLM 的隐藏维度） → LLM

3. 阶段训练

3.1 ViT 预训练

冻结 LLM，只训视觉编码器，用大规模图文对数据建立视觉-文本关联

3.2 全参数预训练

Multi-Task Pre-training

Image Captioning
<img>cc3m/01581435.jpg</img>Generate the caption in English: the beautiful flowers for
design.<eos>
Vision Question Answering
<img>VG_100K_2/1.jpg</img> Does the bandage have a different color than the wrist band?
Answer: No, both the bandage and the wrist band are white.<eos>

3.3 SFT - Qwen-VL-Chat

这是 Qwen-VL 从预训练模型到对话模型（Qwen-VL-Chat）的有监督微调（SFT）阶段。SFT 本身就能出 Chat 模型, 后续没有 RLHF 和 DPO 等对齐.
冻结 ViT，只调 LLM 和 Adapter，用 ChatML 格式的指令数据微调出 Chat 版本.

核心信息几个点.
数据总量：指令微调数据一共 350k 条，对于当时的多模态模型来说算比较精简的。
训练策略：冻结视觉编码器（Visual Encoder），只优化语言模型和 Adapter 模块。这是一个很常见的做法——视觉编码器在预训练阶段已经学好了特征提取能力，SFT 阶段不需要再动它，既省算力也避免灾难性遗忘。

// The Dataset Format Example of ChatML
<im_start>user
Picture 1: <img>vg/VG_100K_2/649.jpg</img>What is the sign in the picture?<im_end>
<im_start>assistant
The sign is a road closure with an orange rhombus.<im_end>
<im_start>user
How is the weather in the picture?<im_end>
<im_start>assistant
The shape of the road closure sign is an orange rhombus.<im_end>

4. 评测 benchmarks

Image Caption
General VQA
Instruction Following, 指令遵循.

5. 业务场景的 SFT 与 DPO

以上是开源工作. 发布在 HuggingFace, ModelScope 等社区, 如 Qwen3-VL-8B-Instruct
如果想结合自己的业务做SFT, 对于 Qwen-VL 8B 大小的模型, 可以选用 内存>40G的 GPU, 如 英伟达A800,

6. CLIP 模型

todo.

附录

chatML

Chat Markup Language, 类比于 xml, 由 openAI 推出的 将 对话 组织为样本的 结构化表示格式. 把「指令 + 输入 + 期望输出」组织成 role 化的消息序列：

• system：设定角色/规则（可选）
• user：指令 + 输入
• assistant：期望的回答（训练时算 loss 的部分）
  一个例子:

  <|im_start|>system
  You are a helpful assistant.<|im_end|>
  <|im_start|>user
  指令数据是什么？<|im_end|>
  <|im_start|>assistant
  指令数据是指……<|im_end|>

参考

1. Qwen-VL
2. Qwen2-VL: Enhancing Vision-Language Model’s Perception of the World at Any Resolution
3. ViT 论文, 2020 , Google Research An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale
