在电力系统中，静态稳定性是一个非常重要的特性，它关乎着系统在遭受小干扰后能否恢复到原来的运行状态。今天咱们就来聊聊如何用Matlab编程和Simulink仿真来分析电力系统的静态稳定性。

Matlab编程实现小信号分析法

1. 转子运动方程线性化

转子运动方程，也就是摇摆方程，是描述发电机转子运动的基本方程。一般形式为：

$$M\frac{d^{2}\delta}{dt^{2}} = P{m}-P{e}$$

其中，$M$ 是惯性时间常数，$\delta$ 是功角，$P{m}$ 是机械功率，$P{e}$ 是电磁功率。

电力系统静态稳定性仿真Matlab编程/simulink仿真 1.用Matlab编程，把转子运动方程（摇摆方程）在运行点处线性化，采用小信号分析法，对线性化之后状态方程的系数矩阵求解特征值，根轨迹，通过特征值的特点来判断系统稳定性。 2.用simulink搭建搭建单机无穷大系统，对其静态稳定性进行仿真分析。

为了进行小信号分析，我们要在运行点处对这个方程进行线性化。假设系统在稳态运行点 $(\delta{0}, \omega{0})$ 附近有小的扰动 $\Delta\delta$ 和 $\Delta\omega$。经过一系列推导（这里就不详细展开啦，主要是利用泰勒级数展开并忽略高阶项），可以得到线性化后的状态方程：

$$\frac{d}{dt}\begin{bmatrix}\Delta\delta\\\Delta\omega\end{bmatrix}=\begin{bmatrix}0 & 1\\-\frac{K}{M} & 0\end{bmatrix}\begin{bmatrix}\Delta\delta\\\Delta\omega\end{bmatrix}$$

其中，$K$ 是同步功率系数。

2. Matlab代码实现

% 定义系统参数
M = 5; % 惯性时间常数
K = 2; % 同步功率系数

% 构建状态方程的系数矩阵
A = [0 1; -K/M 0];

% 求解特征值
eigenvalues = eig(A);
disp('特征值:');
disp(eigenvalues);

% 绘制根轨迹
rlocus(A);

代码分析

• 首先，我们定义了系统的参数 M 和 K，这两个参数在状态方程中起着关键作用。
• 然后，根据线性化后的状态方程构建系数矩阵 A。
• 接着，使用 eig 函数求解矩阵 A 的特征值。特征值的实部决定了系统的稳定性，如果所有特征值的实部都小于零，那么系统是稳定的；如果有实部大于零的特征值，系统就是不稳定的。
• 最后，使用 rlocus 函数绘制根轨迹。根轨迹可以直观地展示系统在不同参数下特征值的变化情况，帮助我们分析系统的稳定性。

Simulink搭建单机无穷大系统

1. 搭建模型

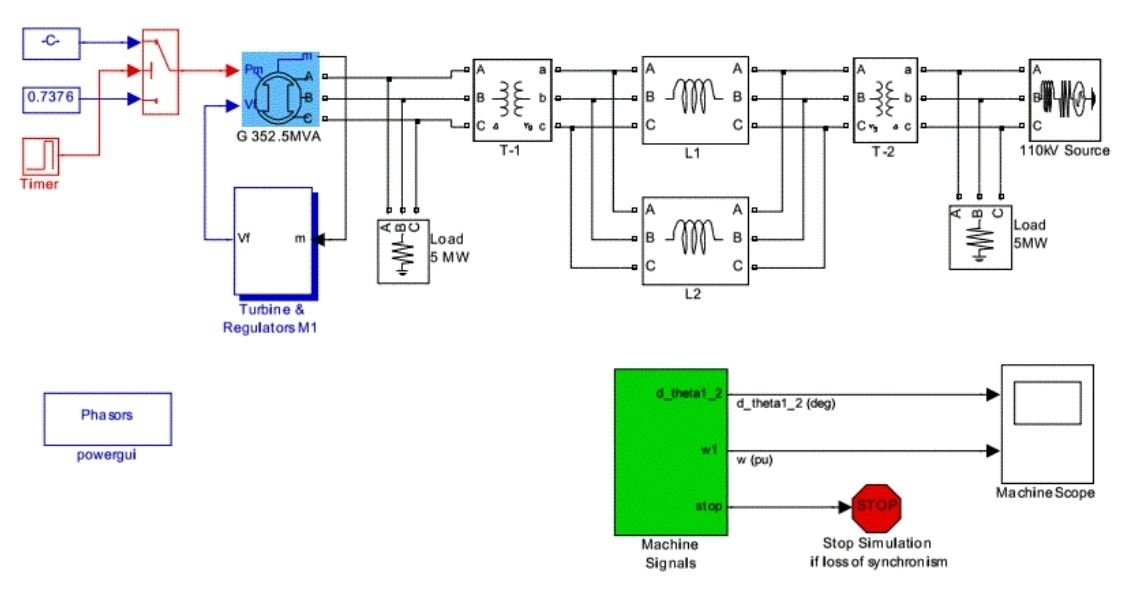

在Simulink中，我们可以搭建一个单机无穷大系统模型。主要包括发电机模块、输电线路模块、无穷大母线模块等。具体搭建过程如下：

• 打开Simulink，创建一个新的模型。
• 从Simulink库中选择相应的模块，如 Synchronous Machine pu Standard 作为发电机，Three-Phase PI Controller 作为控制器，Three-Phase Source 作为无穷大母线。
• 连接各个模块，设置好参数，比如发电机的额定功率、电压等。

2. 仿真分析

设置好仿真参数，如仿真时间、采样时间等，然后运行仿真。通过观察发电机的功角、转速等参数的变化情况，来分析系统的静态稳定性。如果在小干扰后，这些参数能够逐渐恢复到原来的值，说明系统是静态稳定的；反之，则不稳定。

3. 注意事项

在搭建模型和设置参数时，要确保参数的准确性，否则会影响仿真结果。同时，要合理设置仿真时间和采样时间，以获得准确的仿真数据。

通过Matlab编程和Simulink仿真，我们可以深入了解电力系统的静态稳定性。Matlab编程让我们从理论上分析系统的稳定性，而Simulink仿真则让我们直观地观察系统在实际运行中的表现。希望这篇文章能帮助大家更好地掌握电力系统静态稳定性的分析方法。
