作为一个刚跨进 STM32 坑的土木生，前几篇折腾了装软件、点 LED、解芯片锁，但总觉得 “对着教程抄步骤” 有点费劲 —— 直到这次试着用豆包当 “实时导师”，居然顺顺当当完成了板载 LED 闪烁，分享下整个过程～

一、实验前：明确实验的目标，实验所使用到的具体芯片型号，单片机的原理图等等

（把实验描述的越详细越好，让AI给我们一份新手适用的实验指导过程）

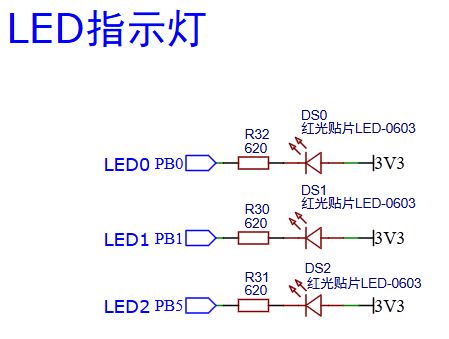

实验描述：使用cubeide软件中的hal库，把stm32f103vet6板子上面自带的led灯点亮，并使其小灯1秒钟闪烁一次。另外，根据原理图原理图可知，led灯对应着pb0引脚。

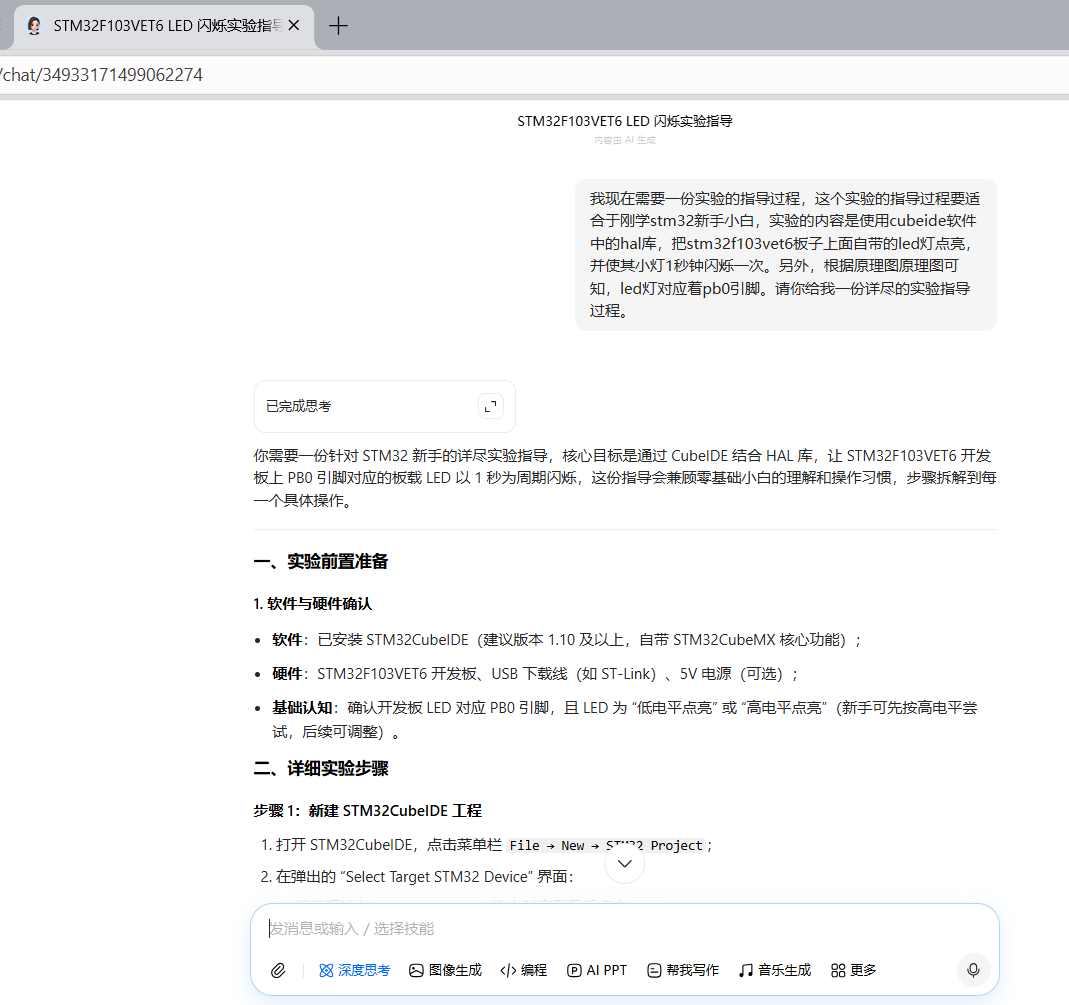

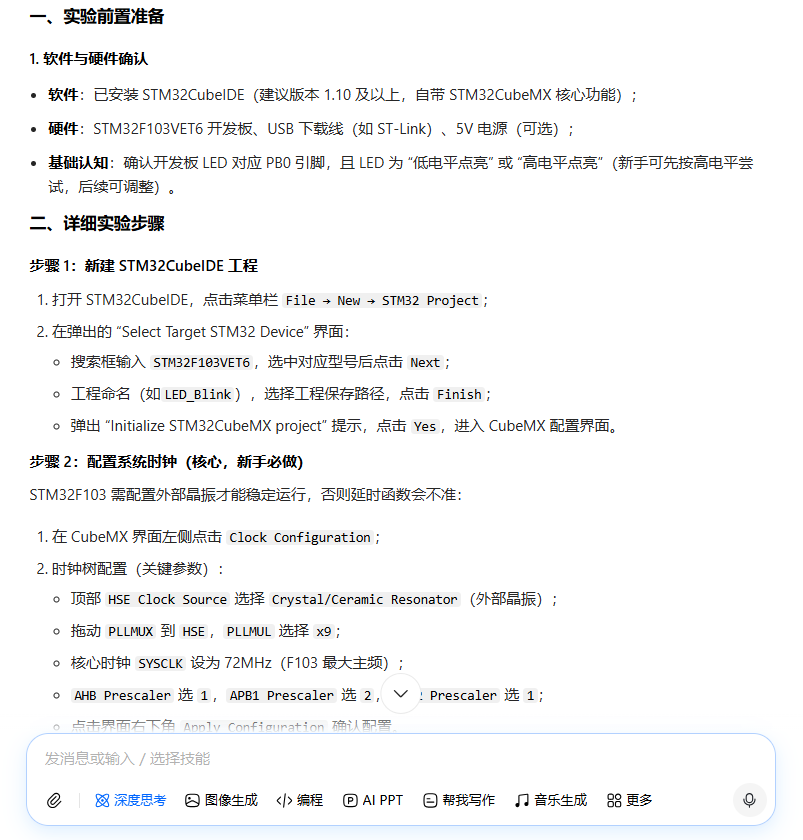

向AI提问（以为豆包为例）：我现在需要一份实验的指导过程，这个实验的指导过程要适合于刚学stm32新手小白，实验的内容是使用cubeide软件中的hal库，把stm32f103vet6板子上面自带的led灯点亮，并使其小灯1秒钟闪烁一次。另外，根据原理图原理图可知，led灯对应着pb0引脚（这里可以把也发送给豆包，可能复杂一些的会识别错误，并给出有一定问题的实验指导）。请你给我一份详尽的实验指导过程。

二、根据AI提供的实验指导过程进行实验

个人建议是电脑屏幕分为一部分AI指导的实验流程，另一部分是cubeide软件。

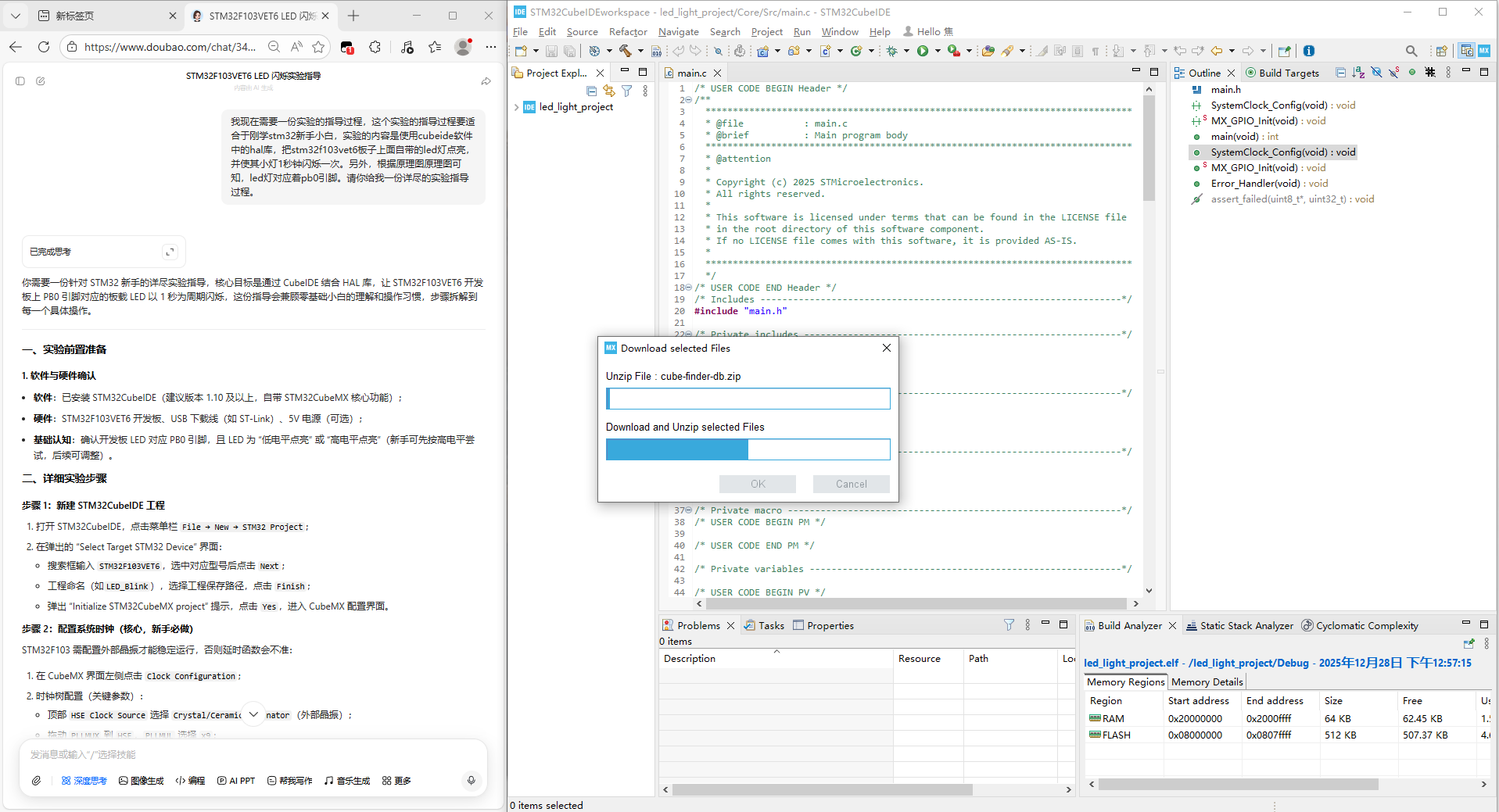

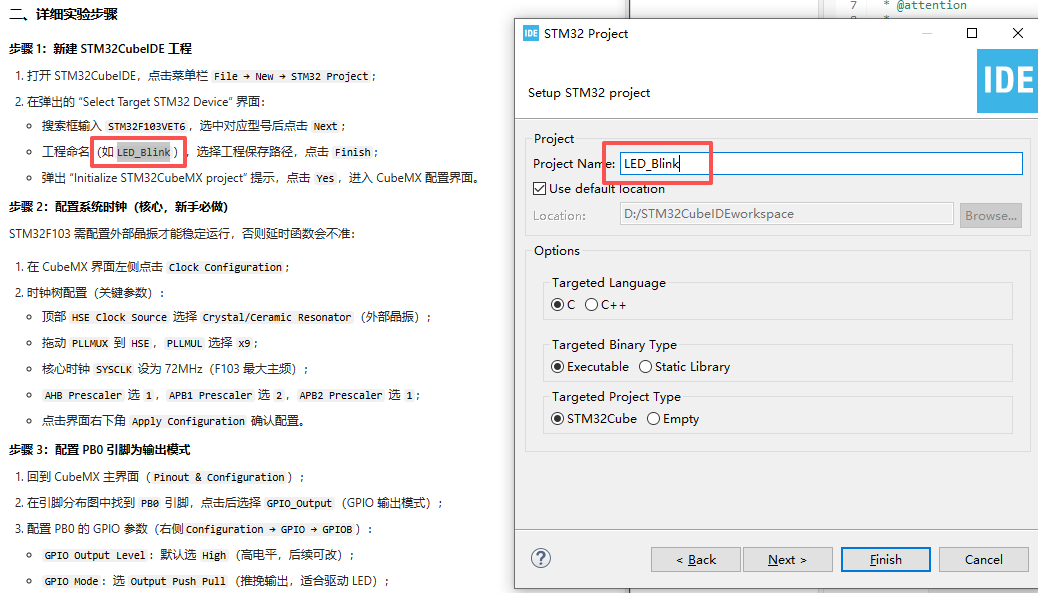

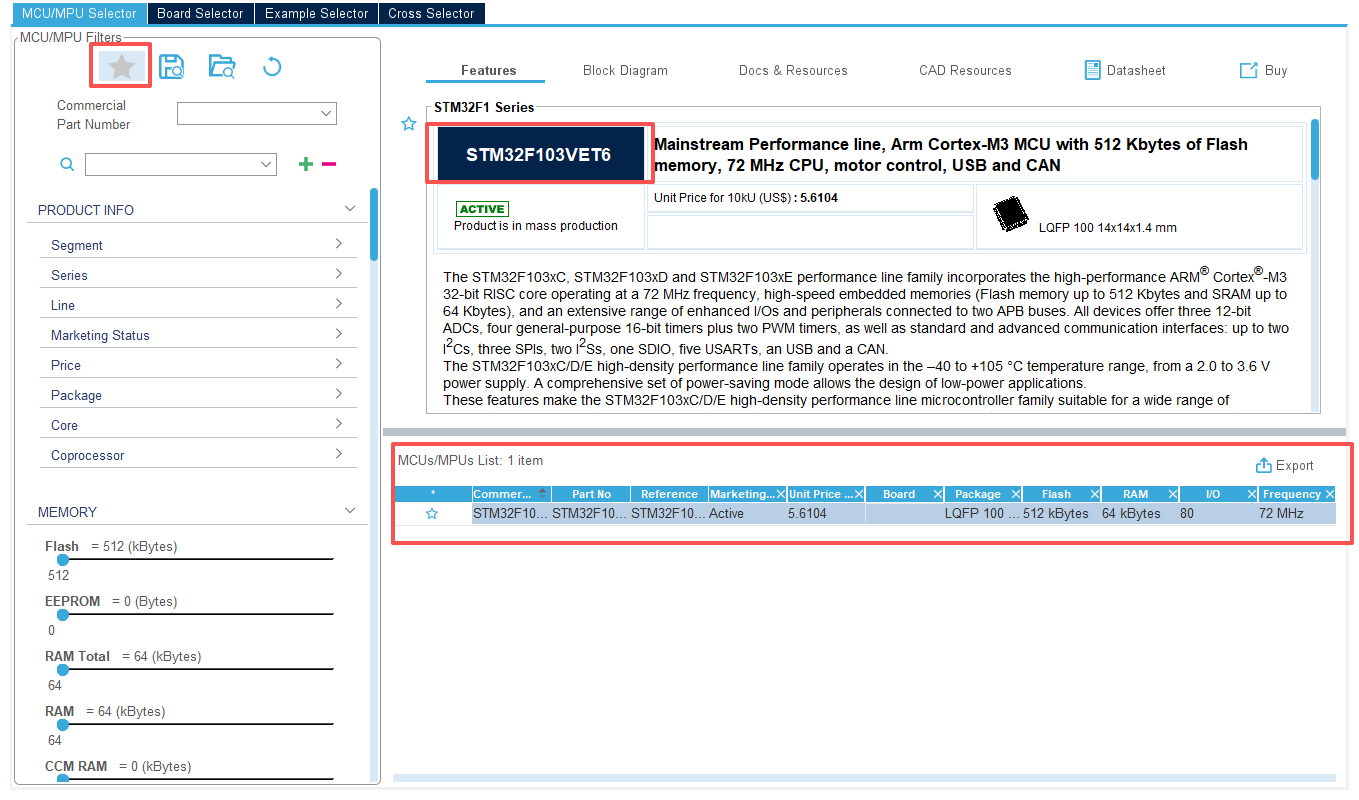

1、新建 STM32CubeIDE 工程

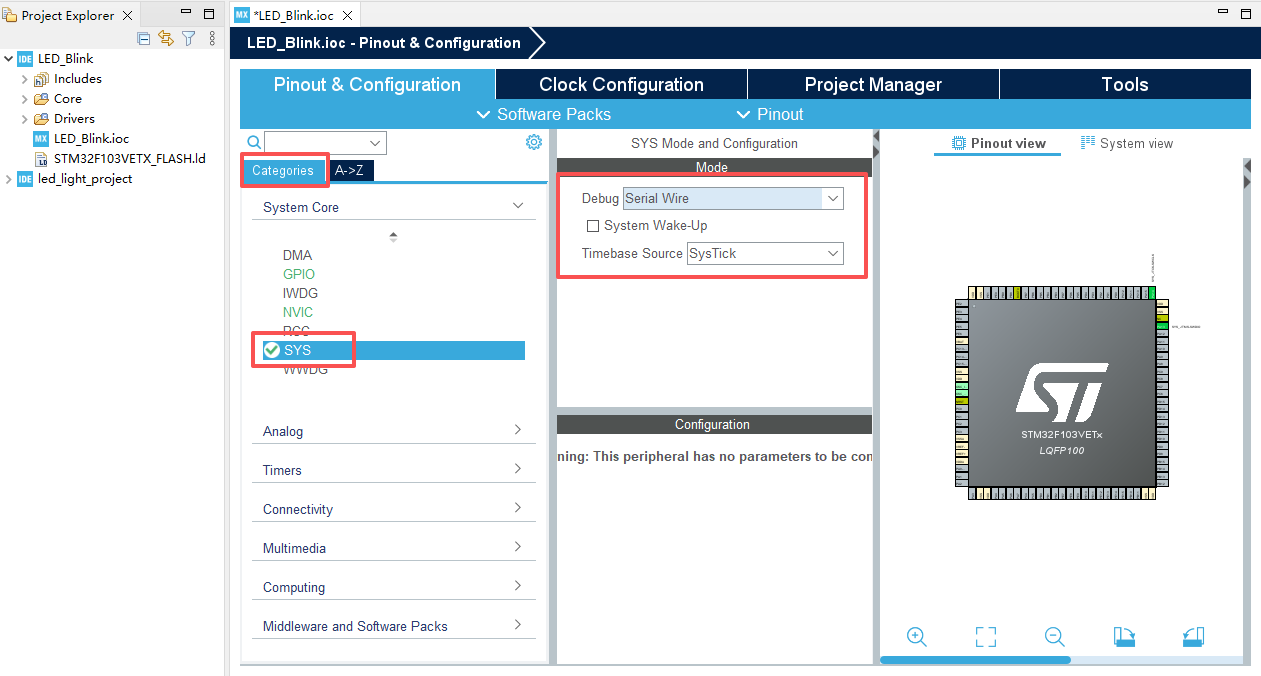

由于f103芯片会存在着锁芯片的问题，新建好项目以后，第一步先设置debug模式，如下图所示。

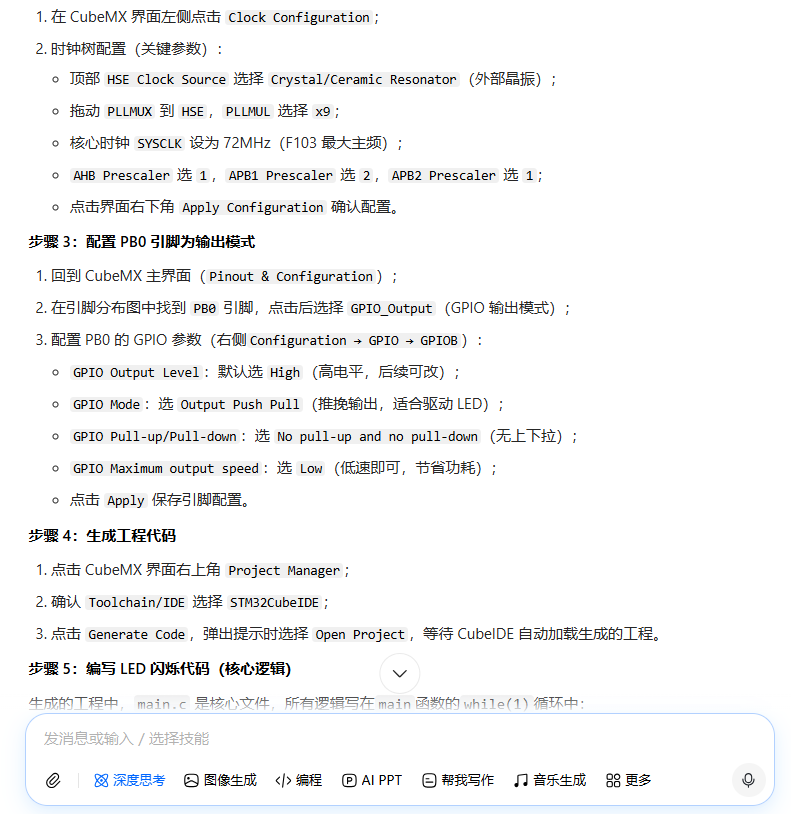

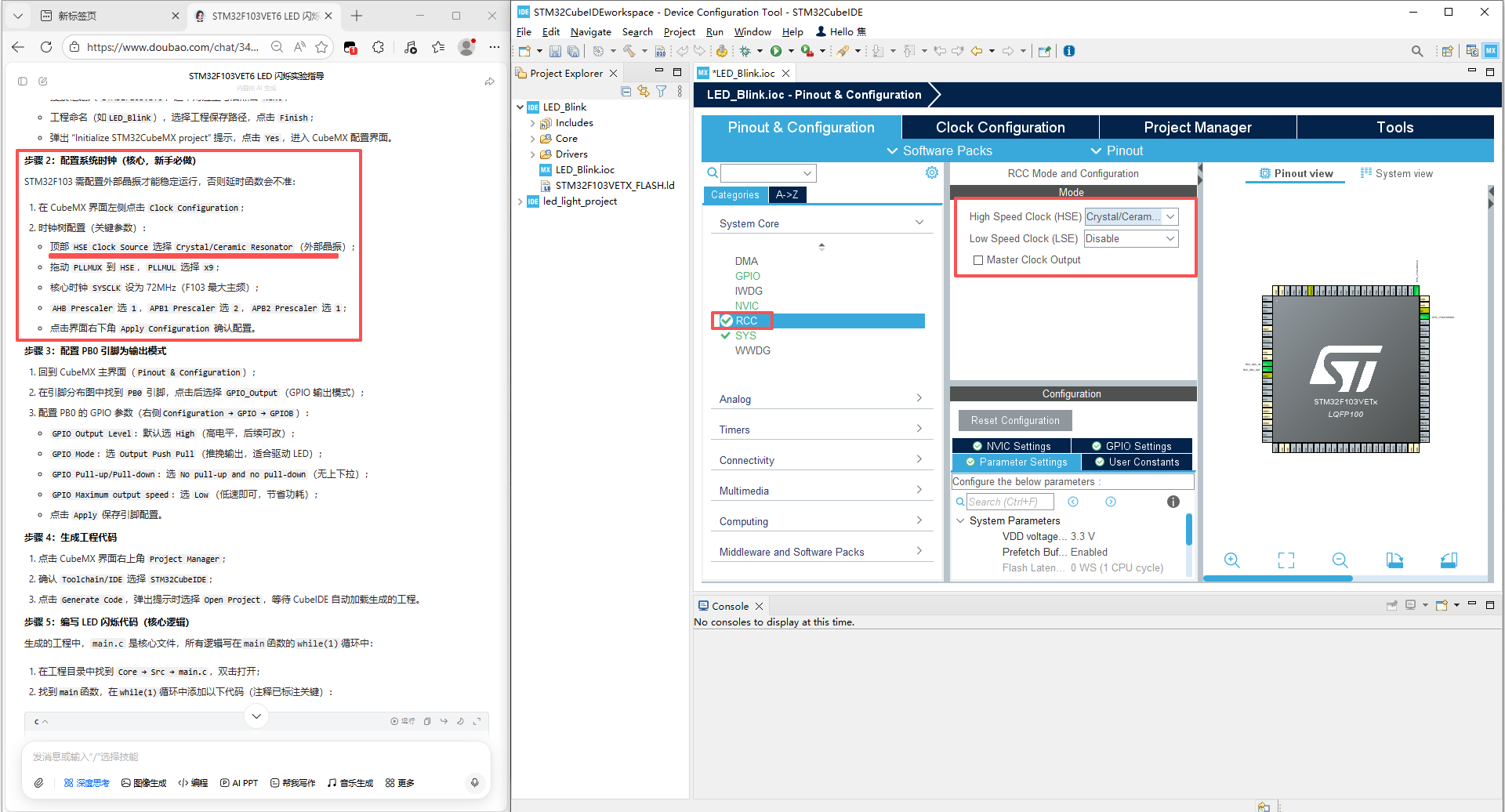

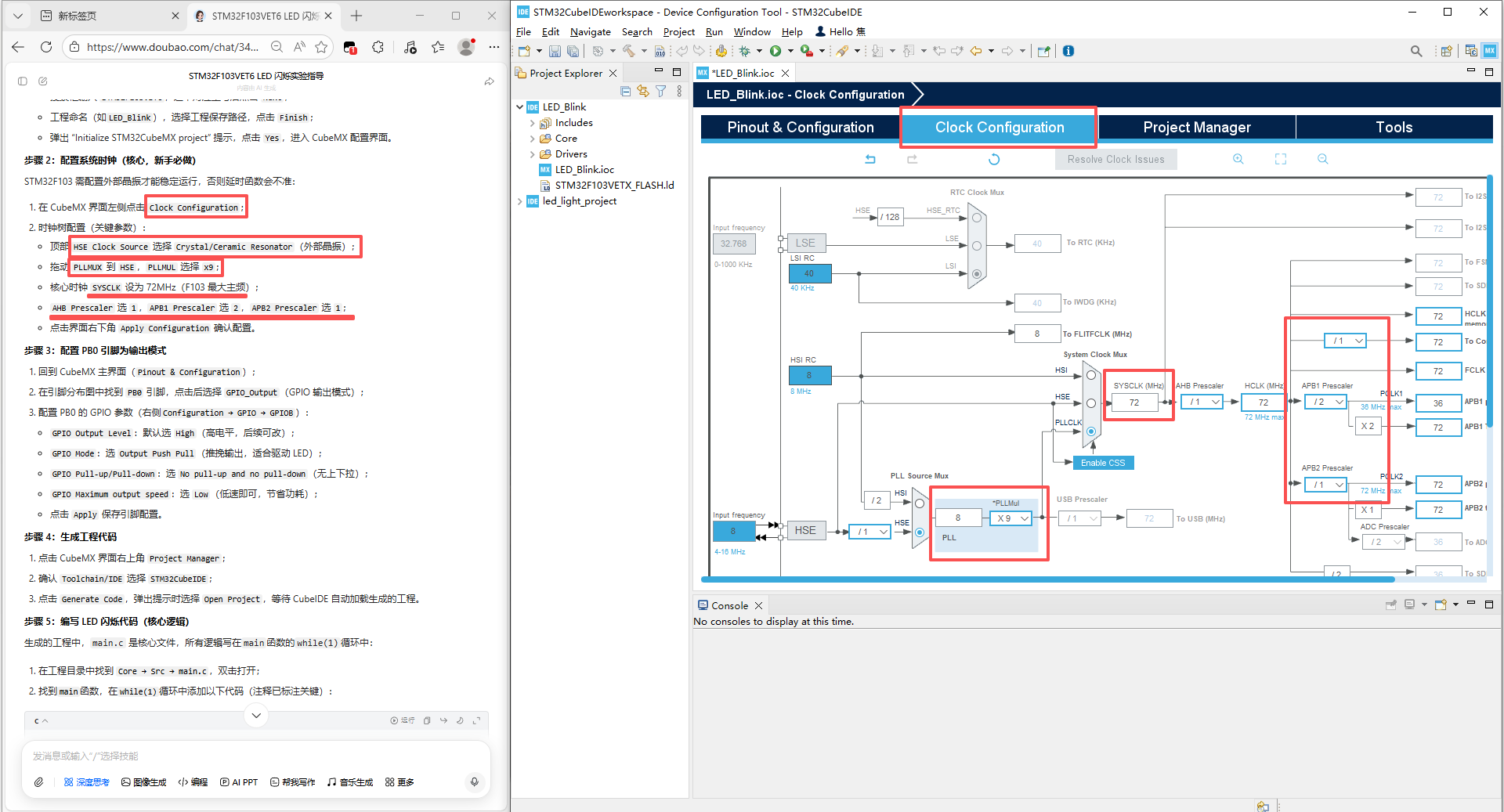

2、根据AI给的指导过程，配置系统时钟

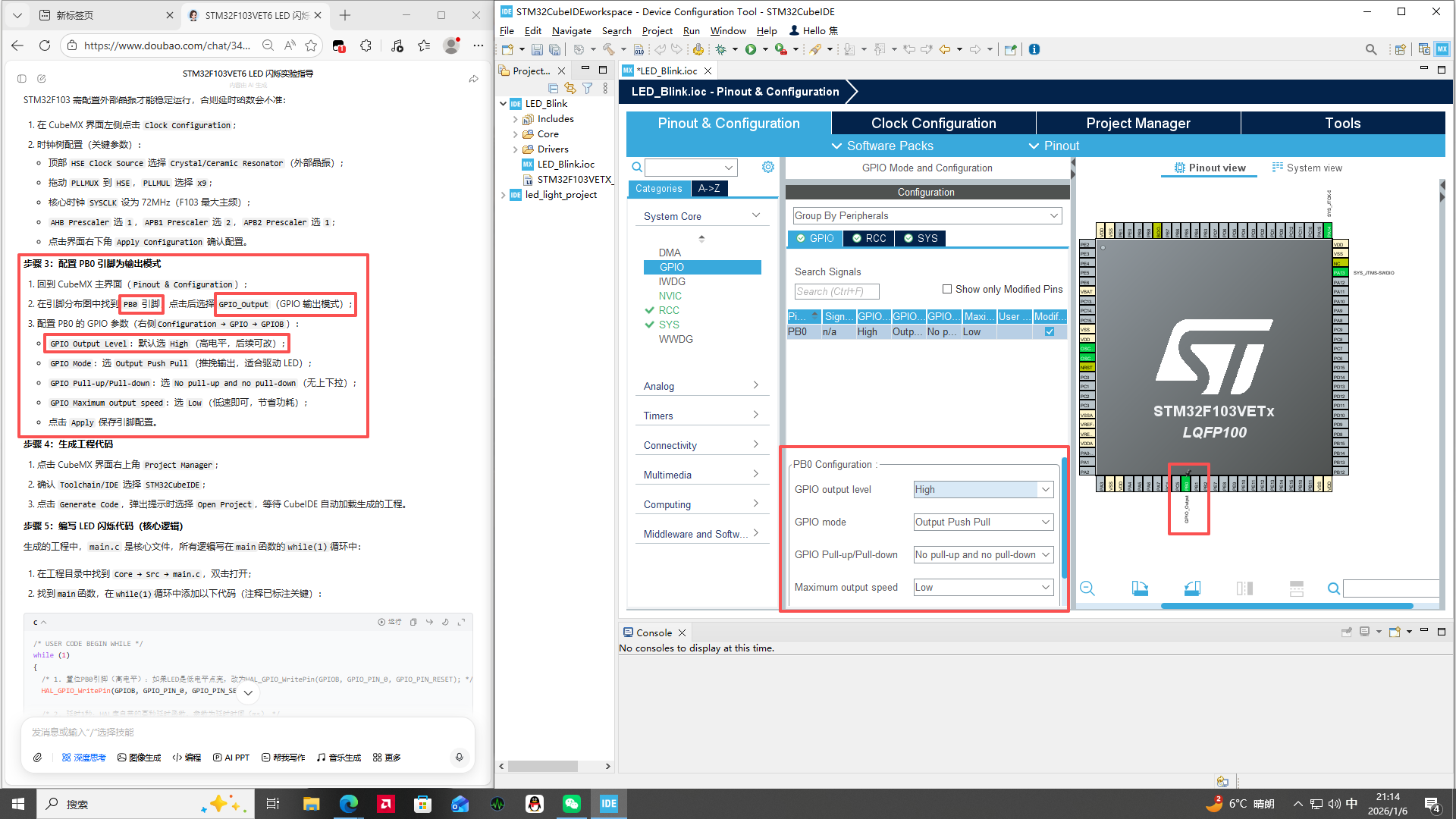

3、根据AI给的指导过程，配置 PB0 引脚为输出模式

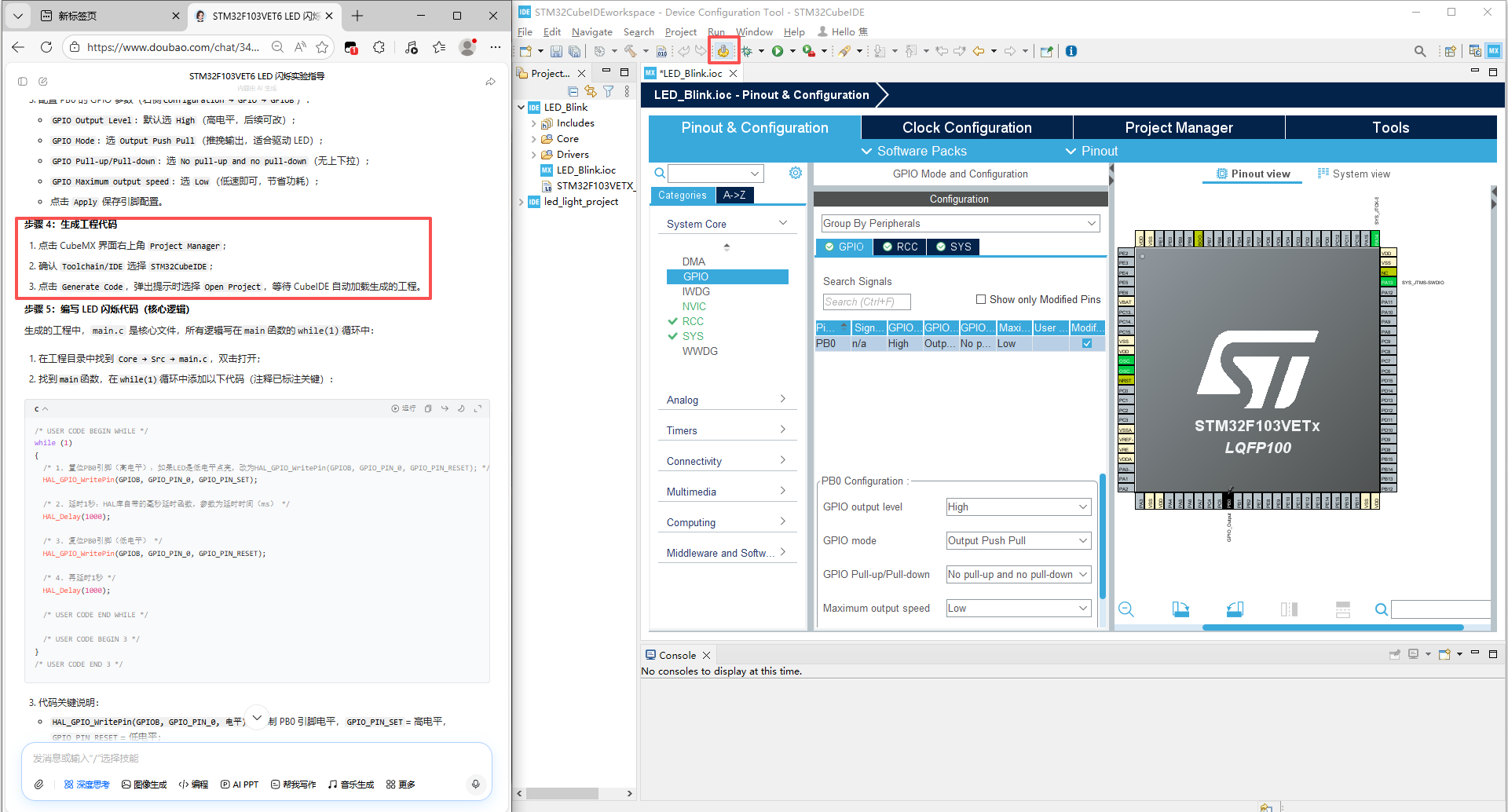

4、根据AI给的指导过程，生成工程代码

之前操作熟悉的话，可以点击齿轮一样的小玩意儿，这就根据之前设置的内容，自动生成了代码。

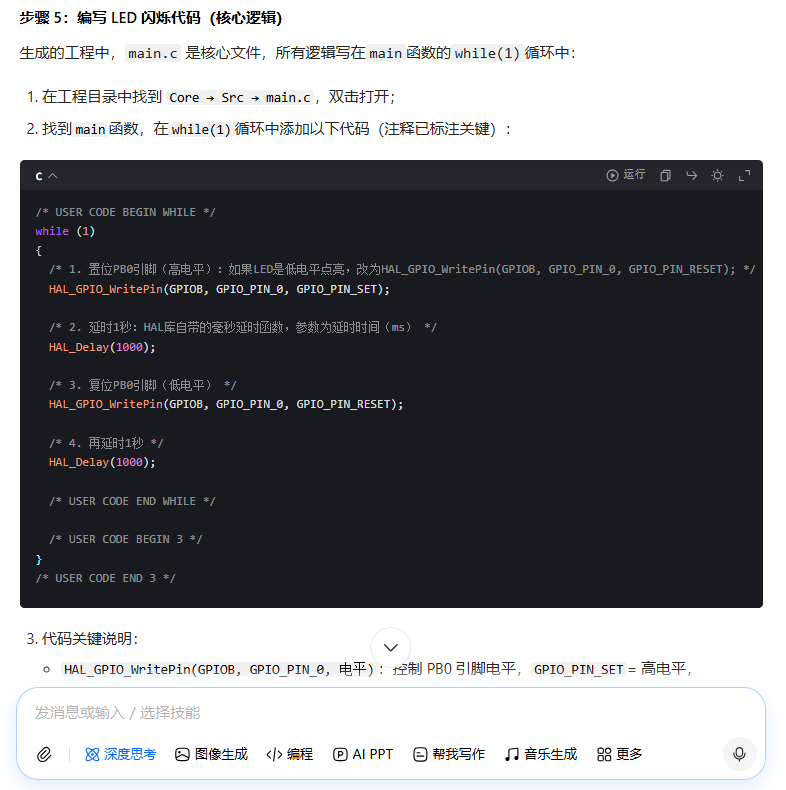

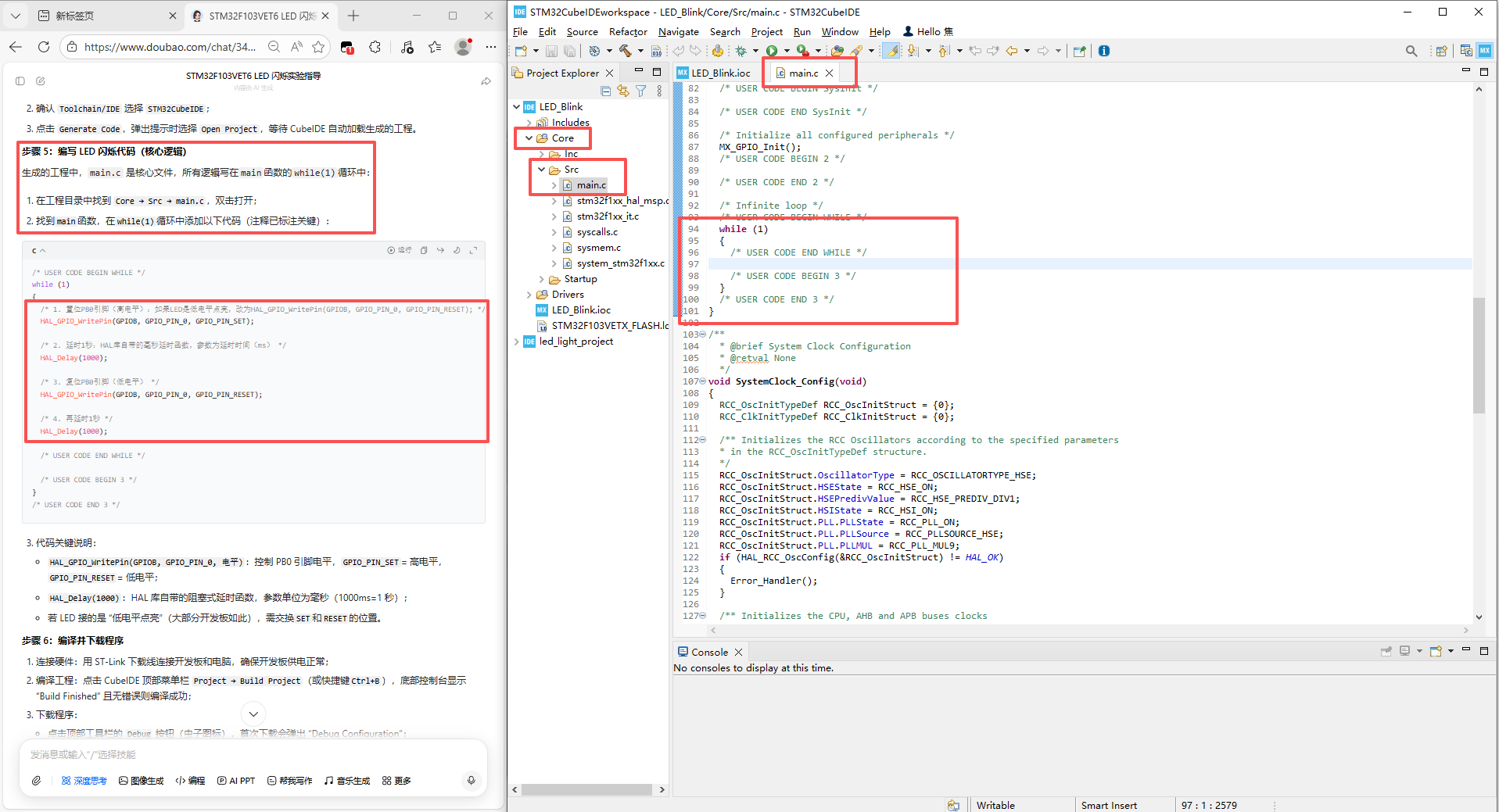

5、根据AI给的指导过程，编写 LED 闪烁代码

AI给的代码这里，有给我们注释。我把代码复制过来放在了下方。

/* USER CODE BEGIN WHILE */
while (1)
{
  /* 1. 置位PB0引脚（高电平）：如果LED是低电平点亮，改为HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET); */
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);

  /* 2. 延时1秒：HAL库自带的毫秒延时函数，参数为延时时间（ms） */
  HAL_Delay(1000);

  /* 3. 复位PB0引脚（低电平） */
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);

  /* 4. 再延时1秒 */
  HAL_Delay(1000);

  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

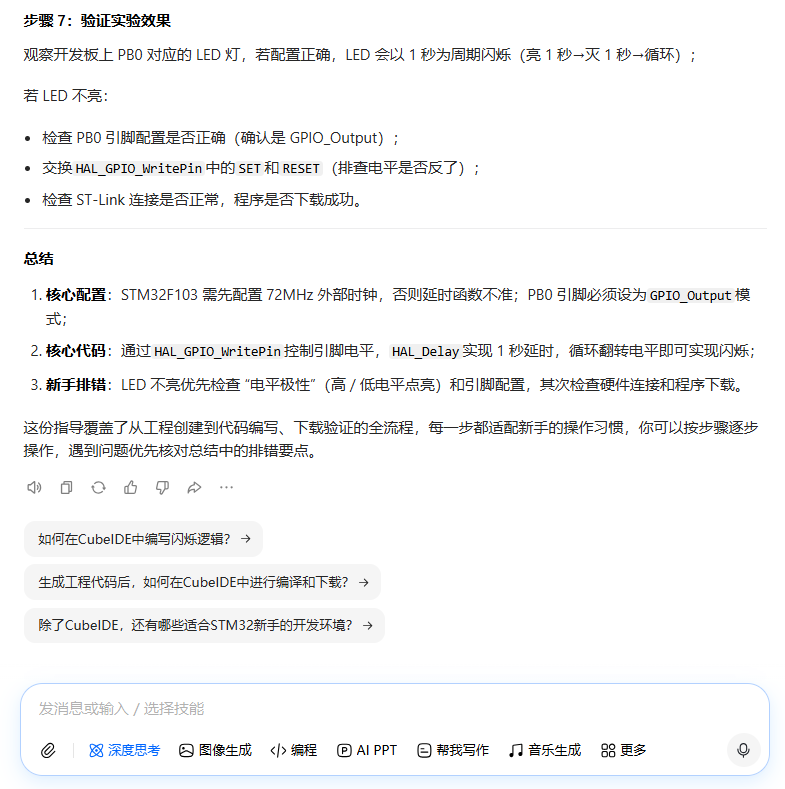

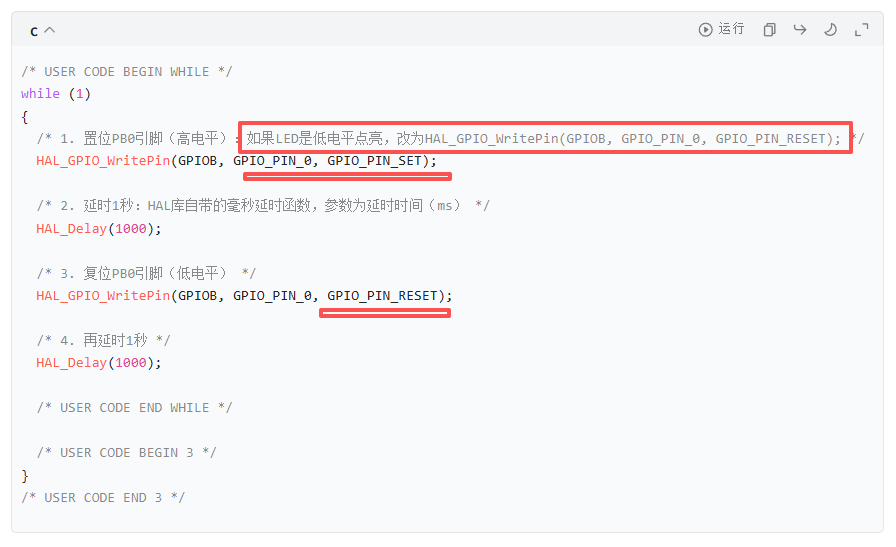

注意：在注释这里写了，如果LED是低电平点亮，改为HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);

一般的AI给的代码会存在着问题，那这次AI给的代码是否可能会存在一定的小问题。我们先不修改AI给我们的代码，我们先试着编译，烧录程序。看看小灯的闪烁情况再考虑修改代码。

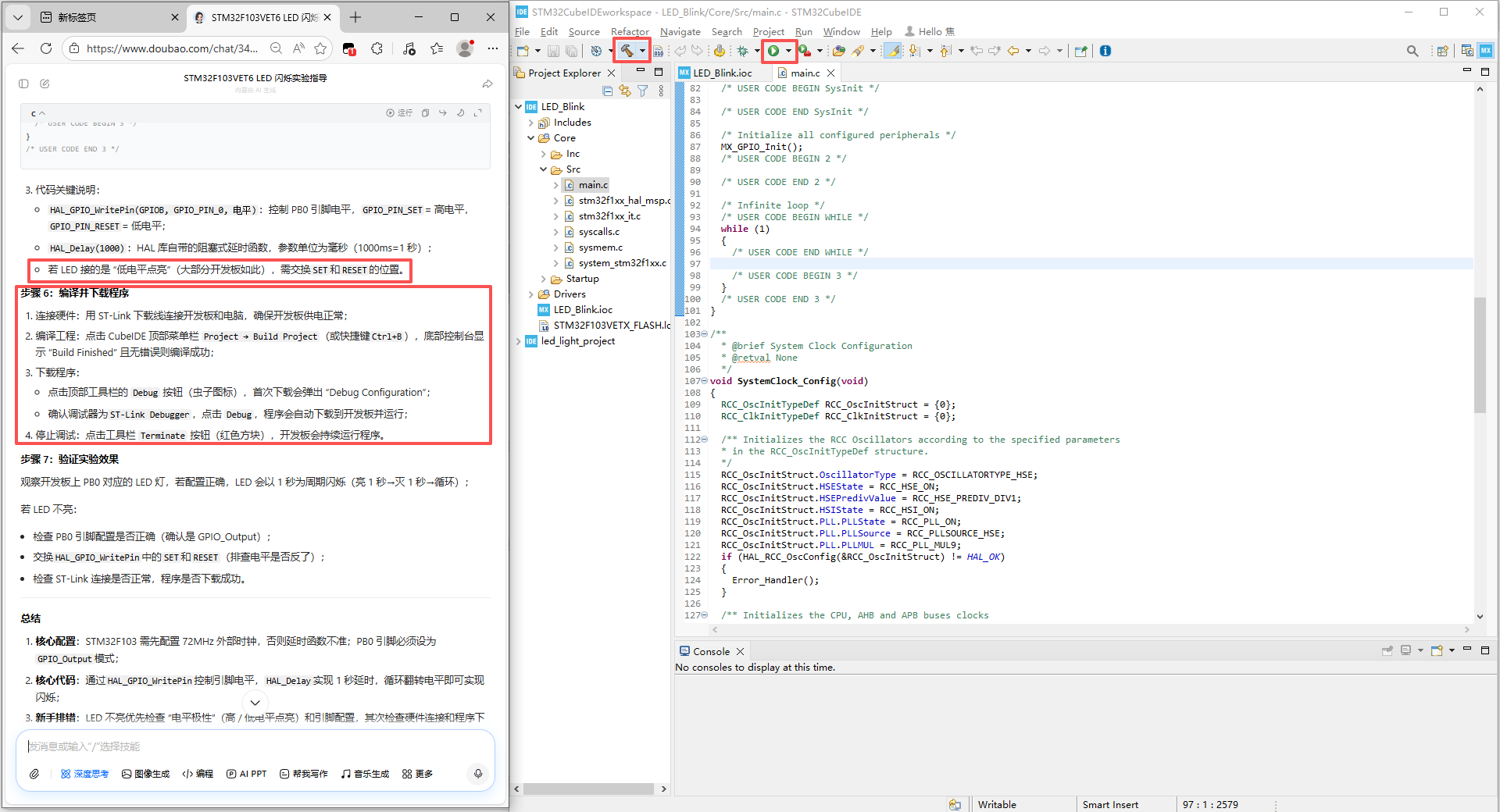

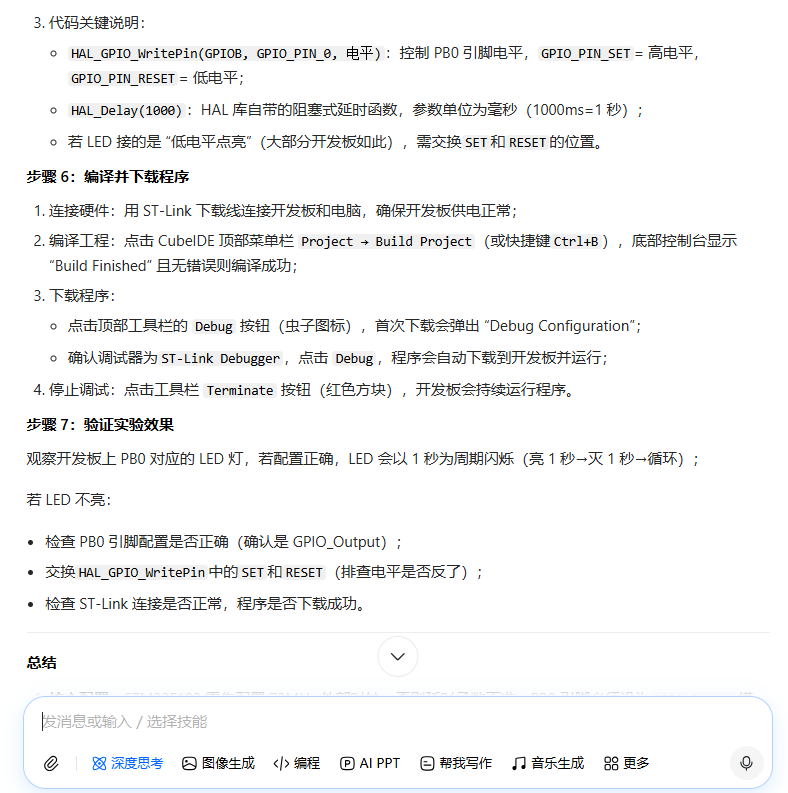

6、根据AI给的指导过程，

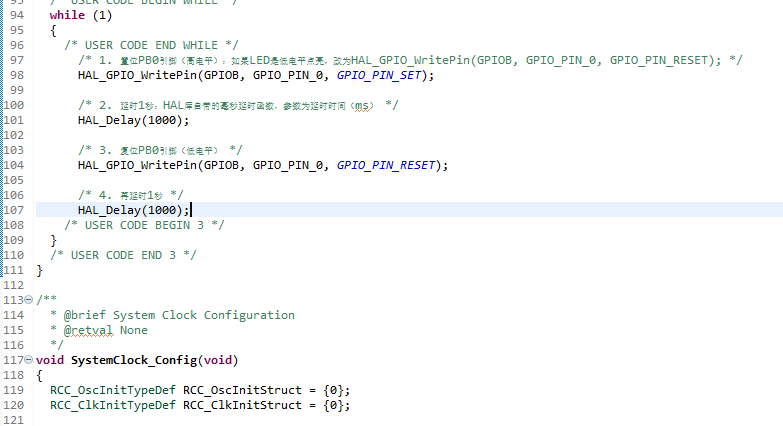

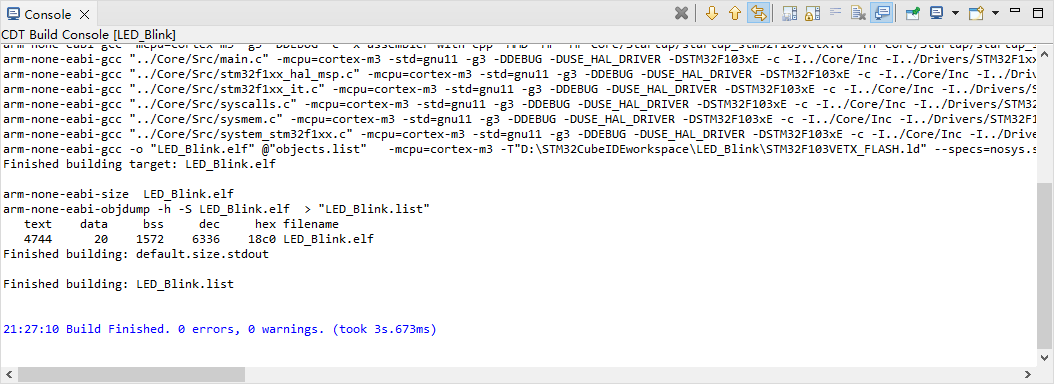

将AI提供的代码复制到while里面，小锤子编译没有问题

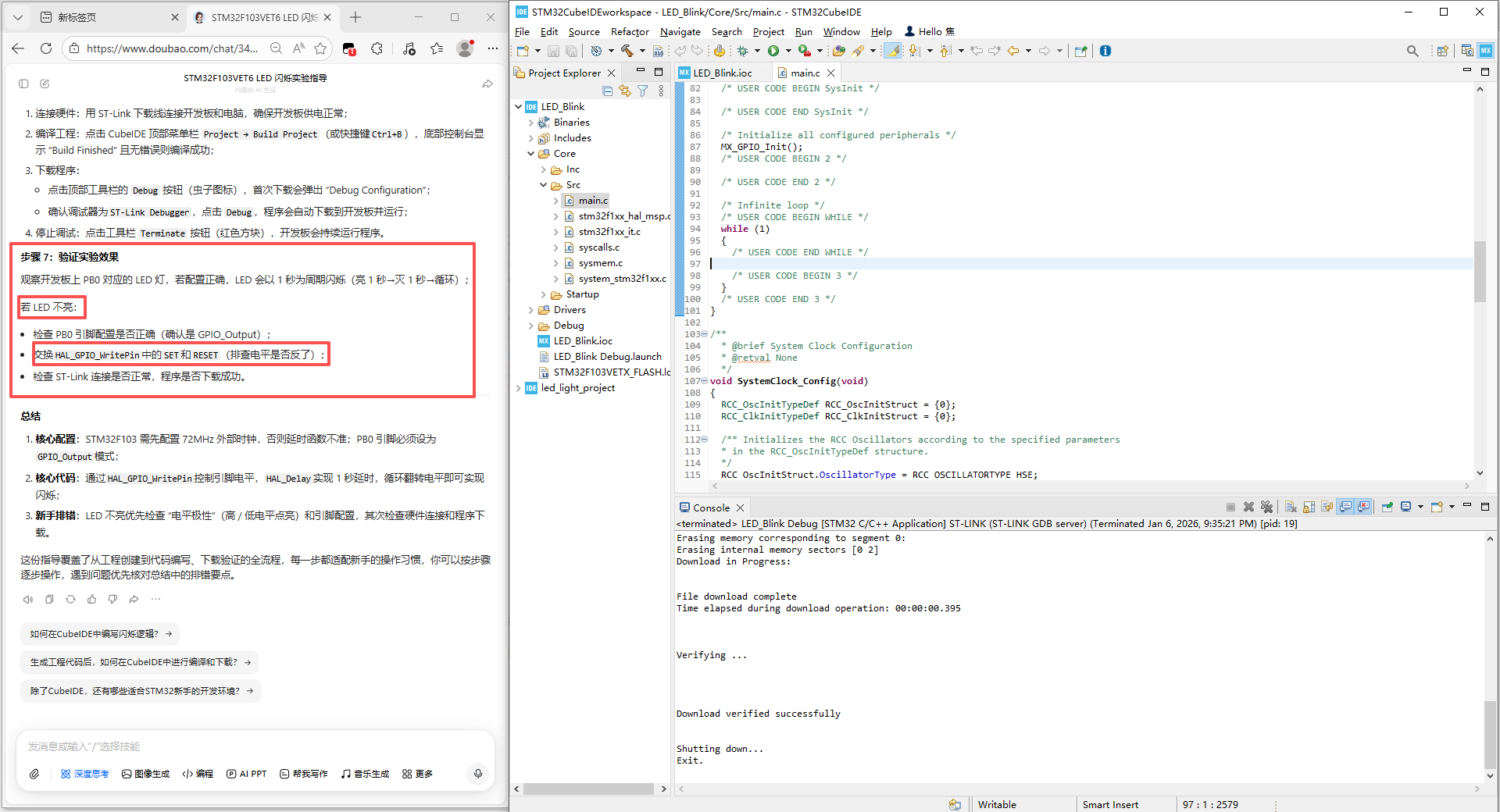

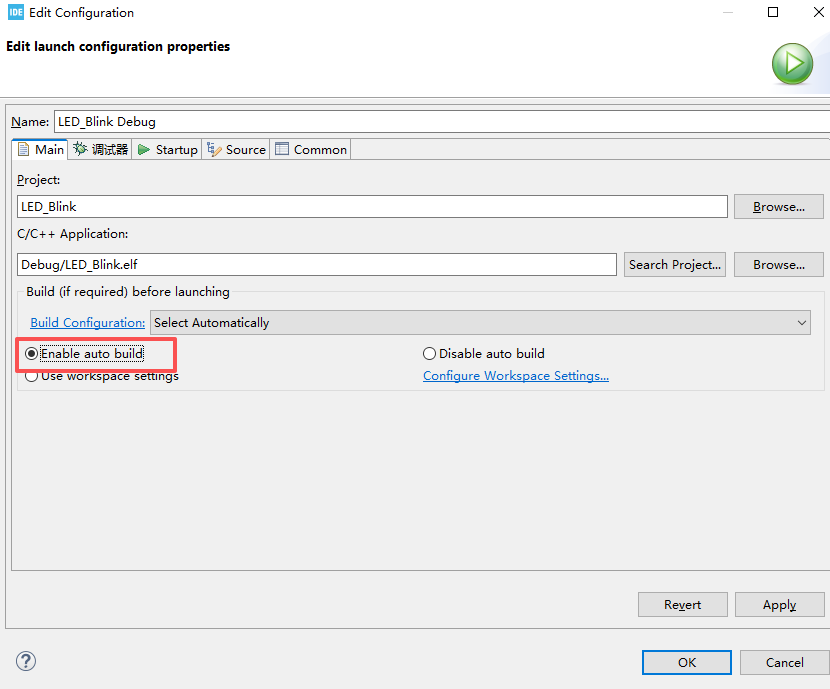

把stm32f103vet6单片机通过st-link接入电脑，烧录程序，查看小灯的闪烁效果。

代码烧录好了以后发现，小灯开始闪烁。

8、对比一下，对调一下代码后的实验效果

交换HAL_GPIO_WritePin中的SET和RESET。

在刚刚的while那里我们对调一下代码试试。

原AI给的代码：

修改后的代码如下：

/* USER CODE BEGIN WHILE */
while (1)
{
  /* 1. 置位PB0引脚（低电平）：LED是低电平点亮 */
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);

  /* 2. 延时1秒：HAL库自带的毫秒延时函数，参数为延时时间（ms） */
  HAL_Delay(1000);

  /* 3. 复位PB0引脚（高电平）：LED是高电平熄灭 */
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);

  /* 4. 再延时1秒 */
  HAL_Delay(1000);

  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

将修改好的代码重新编译烧录进f103vet6，查看实验的效果。

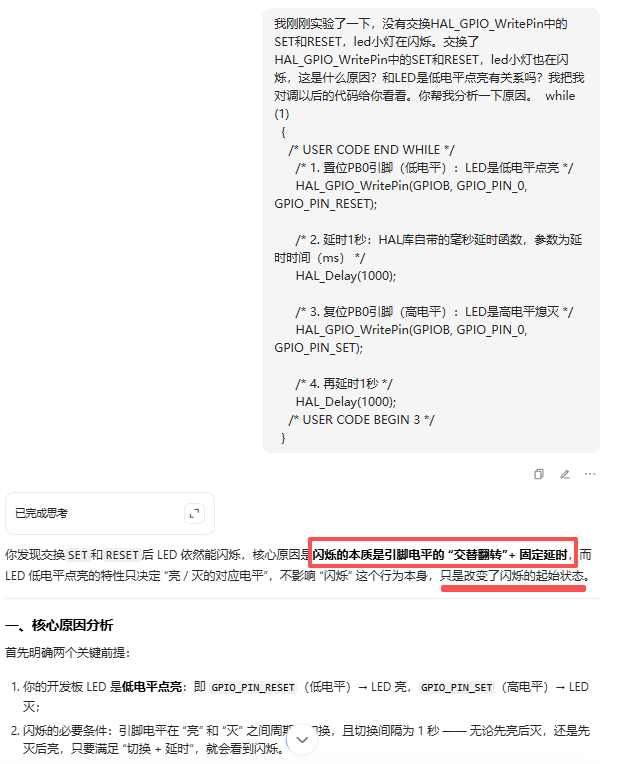

烧录完毕以后，实验效果效果也是小灯在闪烁？为什么会效果一样呢？可以请教一下AI。

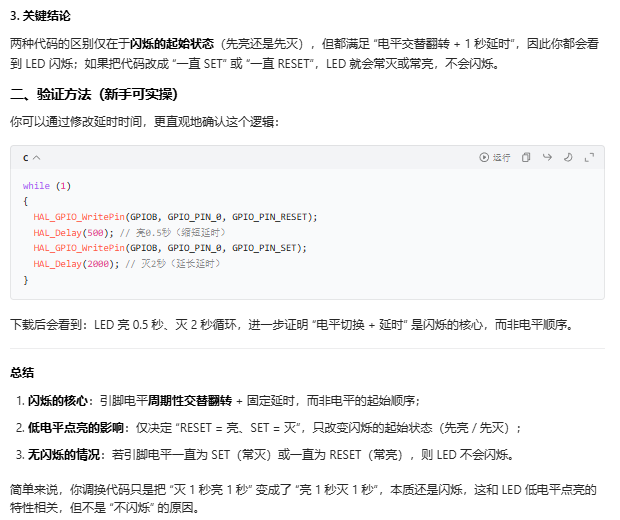

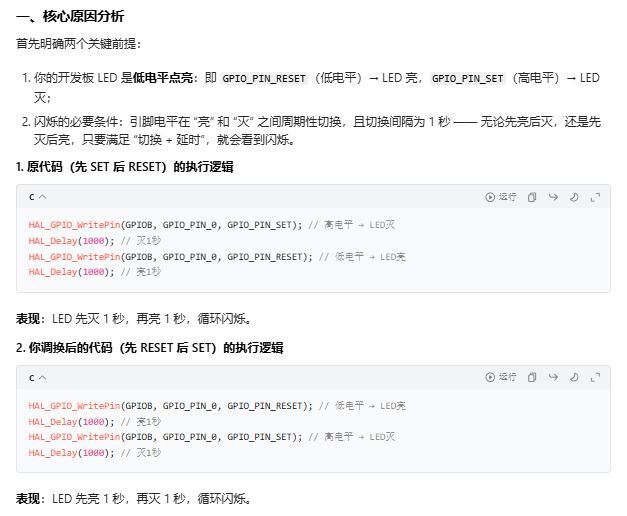

AI帮我们分析了原因，led小灯闪烁的起始状态不同而已。

有问题的小伙伴欢迎在评论区提出自己的意见和想法。

本期的文章就暂时更新到此，闲了下来会继续更新相关的视频，后期文章以及对应的视频。
