脉冲发生器（晶闸管）

生成用于十二脉冲和六脉冲晶闸管变换器的脉冲

库

Simscape / Electrical / Specialized Power Systems / Power Electronics / Power Electronics Control

描述

脉冲发生器（晶闸管）模块生成两组脉冲序列。这些脉冲控制一个由两个三相全波晶闸管桥（也称为格列茨桥）组成的十二脉冲晶闸管变换器。在稳态条件下，每个脉冲序列由六个等间距的方波脉冲组成，脉冲之间相位差为60度。

第一组脉冲（PY）发送到连接到Y/Y/Δ变换器变压器星形（Y）次级绕组的六脉冲桥。第二组脉冲（PD）发送到连接到变换器变压器三角形次级绕组的六脉冲桥。根据变换器变压器三角形连接方式的不同，PD脉冲可以设置为超前或滞后PY脉冲30电角度。

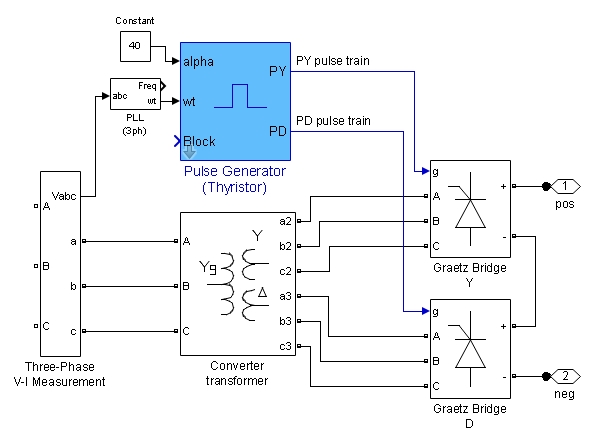

下图显示了连接到十二脉冲晶闸管变换器的脉冲发生器（晶闸管）模块示例。

脉冲发生器（晶闸管）模块可以编程为控制由一个三相全波晶闸管桥组成的六脉冲晶闸管变换器。在此配置中，不生成PD脉冲序列，模块仅输出PY脉冲序列。重命名为P的脉冲序列适用于连接到变换器变压器的格列茨桥，且变压器初级和次级绕组之间没有相移。

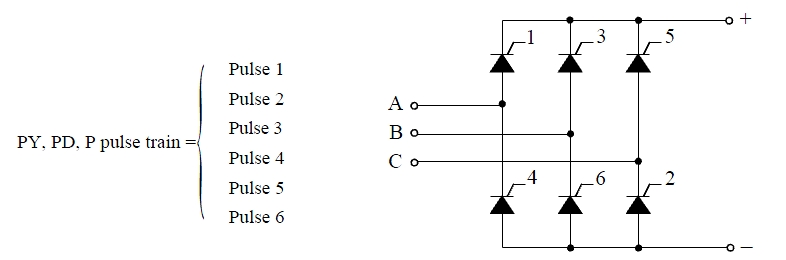

脉冲序列中的脉冲顺序对应于三相晶闸管桥的自然换相顺序，如下图所示。

下表根据变压器连接方式给出了晶闸管的换相电压。变压器连接方式反映了交流电源与晶闸管之间的相移。

待触发晶闸管	1	2	3	4	5	6
待关断晶闸管	5	6	1	2	3	4
Y-Y连接时的换相电压	Vac	Vbc	Vba	Vca	Vcb	Vab
Y-D1（滞后）连接时	-Vc	Vb	-Va	Vc	-Vb	Va
Y-D11（超前）连接时	Va	-Vc	Vb	-Va	Vc	-Vb

脉冲发生器（晶闸管）模块由触发角α参考信号和同步信号wt控制。wt信号是一个在0到2*π弧度之间变化的角度，与变换器变压器初级电压A相基波（正序）的过零点同步。wt信号通常从锁相环（PLL）系统获得。

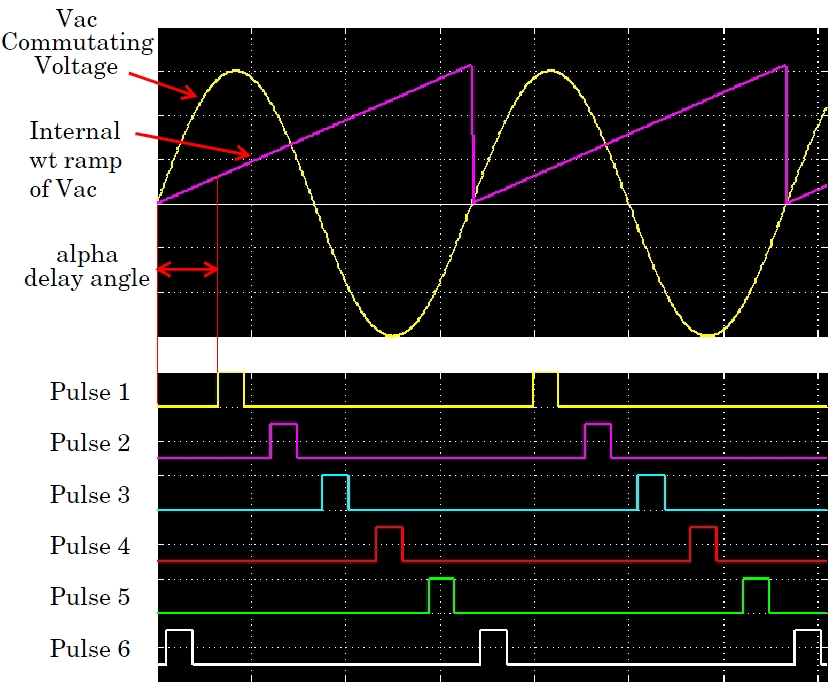

脉冲发生器（晶闸管）模块生成内部wt斜坡信号来控制脉冲。触发延迟角α以电角度表示，表示脉冲相对于其换相电压零点的延迟角度。下图显示了PY脉冲序列的生成方式。

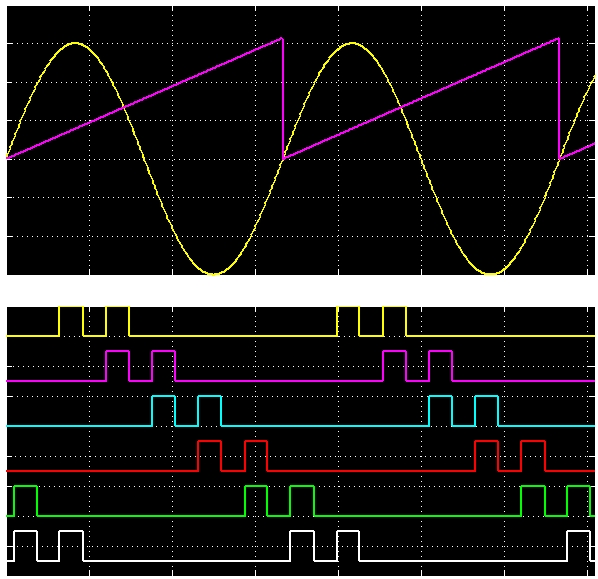

脉冲发生器（晶闸管）模块可以配置为工作在双脉冲模式。在此模式下，每个晶闸管会接收到两个脉冲：第一个脉冲在达到α角时发出，然后在60度后，当下一个晶闸管被触发时发出第二个脉冲。下图显示了PY脉冲序列中的双脉冲。

参数

发生器类型

选择要控制的晶闸管变换器类型。选项为6脉冲和12脉冲。当设置为6脉冲时，不生成PD脉冲序列输出，且PY输出重命名为P。

三角形绕组连接

指定变换器变压器三角形次级绕组的连接类型。当设置为D1（滞后）（默认）时，PD脉冲滞后PY脉冲30度。当设置为D11（超前）时，PD脉冲超前PY脉冲30度。

脉冲宽度（度）

指定脉冲的宽度，单位为度。默认值为60。

双脉冲

选中此复选框时，脉冲发生器（晶闸管）模块实现双脉冲技术。默认未选中。

采样时间

指定模块的采样时间，单位为秒。设置为0以实现连续模块。默认值为0。

输入和输出

alpha

触发延迟角α信号，单位为度。此输入可以连接到Constant模块，也可以连接到控制器系统以控制发生器的脉冲。

wt

角度，单位为弧度，在0到2*π之间变化，与变换器变压器初级电压A相基波（正序）的过零点同步。wt信号通常从锁相环（PLL）系统获得。

Block

当设置为true（布尔值1）时，阻断发生器的运行。脉冲被禁用并阻断发生器的运行。

PY, P

输出要发送到连接到变换器变压器Y次级绕组的六脉冲晶闸管变换器的六脉冲信号。当“发生器类型”参数设置为12脉冲时，输出名为PY；当“发生器类型”参数设置为6脉冲时，输出名为P。

PD

输出要发送到连接到变换器变压器三角形（D）次级绕组的六脉冲晶闸管变换器的六脉冲信号。当“发生器类型”参数设置为6脉冲时，此输出不存在。

特性

采样时间	在“采样时间”参数中指定
标量扩展	否
维度化	否
过零检测	是

示例

power_PulseGenerator示例展示了脉冲发生器的各种用法。

模型采样时间由变量Ts参数化（默认值Ts = 50e-6）。要模拟连续模式，请在MATLAB®命令窗口中指定Ts = 0。

版本历史记录

enerator示例展示了脉冲发生器的各种用法。

模型采样时间由变量Ts参数化（默认值Ts = 50e-6）。要模拟连续模式，请在MATLAB®命令窗口中指定Ts = 0。

版本历史记录

R2013a中引入
