power_report

生成模型的稳态变量、初始状态和电机潮流报告

语法

power_report(‘sys’)

说明

power_report(‘sys’) 打开“生成报告工具”对话框，该工具允许您为模型生成稳态变量、初始状态和电机潮流的报告。也可以通过选择 Powergui 模块对话框中的 生成报告 来激活此工具。

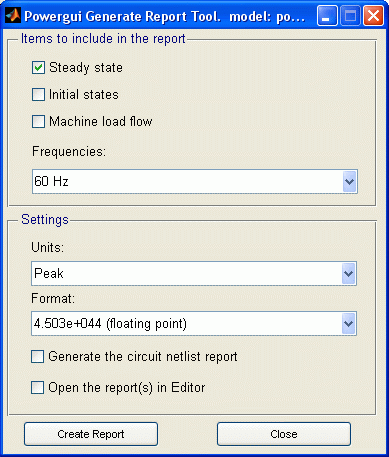

对话框

• 报告中包含的项目

在复选框中，选择要包含在生成报告中的任意测量组合：稳态、初始状态 和 电机潮流。默认情况下，这三项均未选中。

• 频率

选择要包含在生成报告中的一个或多个频率：60 Hz 或 全部。默认为 60 Hz。

• 单位

将 单位 参数设置为 峰值 以显示所选值的峰值。将 单位 参数设置为 有效值 以显示所选值的均方根 (RMS) 值。

• 格式

在下拉菜单中，选择您希望测量值显示的格式。浮点选项以尾数-指数形式显示，具有五位有效数字。“最佳”选项显示四位有效数字，并且仅对大于 9999 的数字使用尾数-指数形式。最后一种选项以纯数字形式显示，小数点后保留两位数字。默认为浮点格式。

• 生成电路网表报告

生成存储在文件 sys.net 中的网表。该文件包含由 power_analyze 自动生成的节点编号，以及所有线性元件的参数值。请参阅 power_statespace 参考页中描述的格式。

• 在编辑器中打开报告

允许您编辑报告。

• 创建报告

生成报告并将其保存到文件中。

另请参阅

power_analyze | power_statespace
