本次教学包含从软件下载到PCB卡片绘制再到如何免费获得教学，同时包含视频链接，可以跟着步骤练习。

一、下载嘉立创EDA

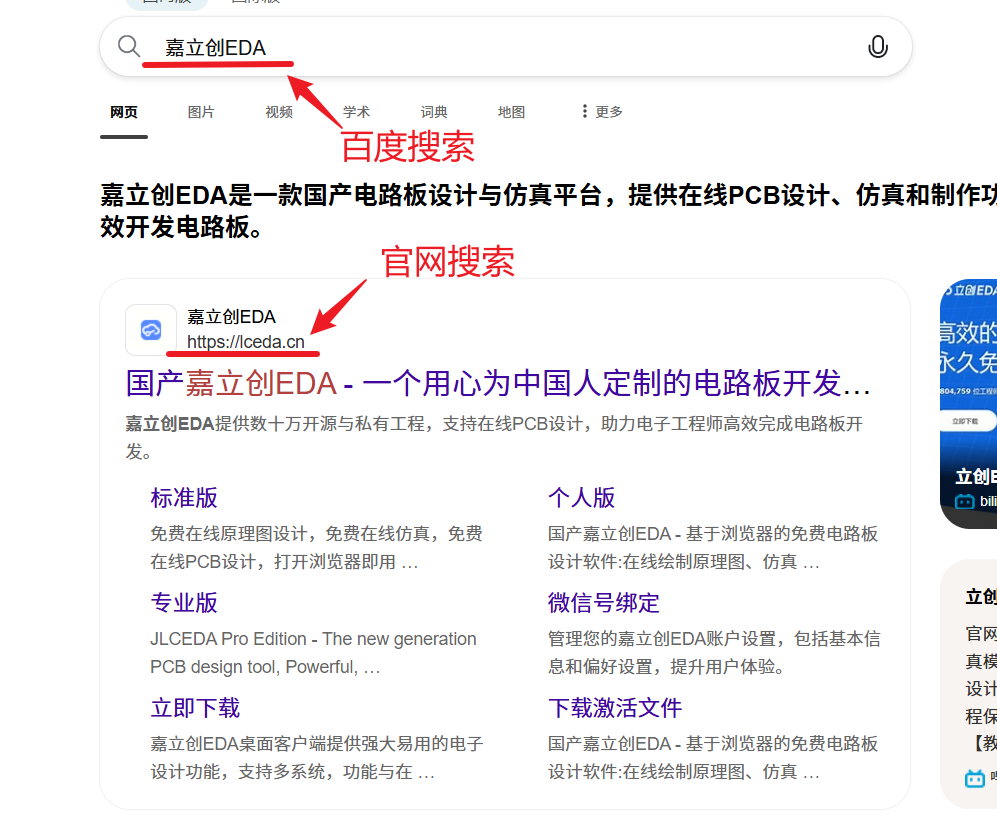

1.1搜索下载的官网

可以通过百度搜索嘉立创EDA或者官网网址：国产嘉立创EDA - 一个用心为中国人定制的电路板开发平台

1.2注册登录

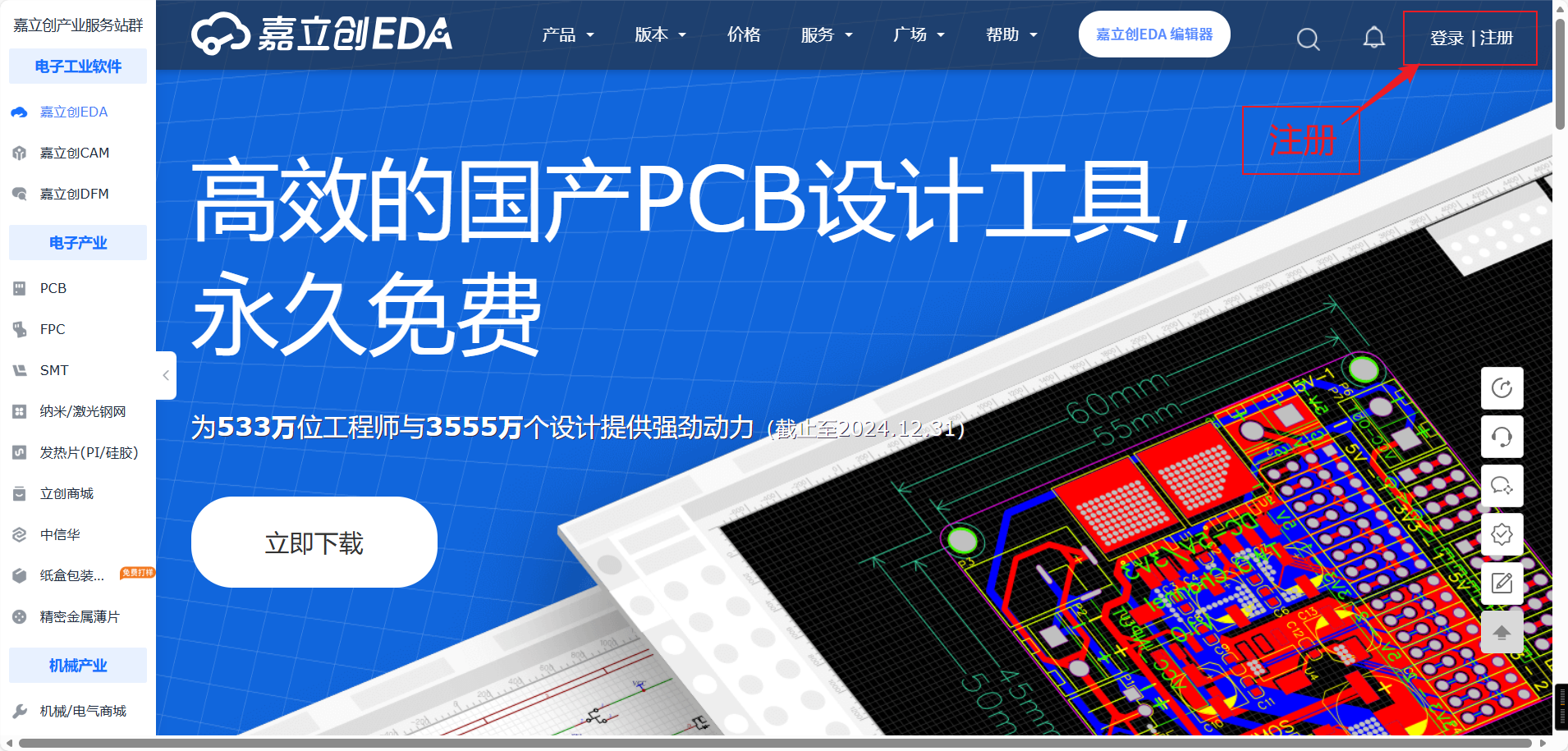

进入官网后，点击右上角的注册。

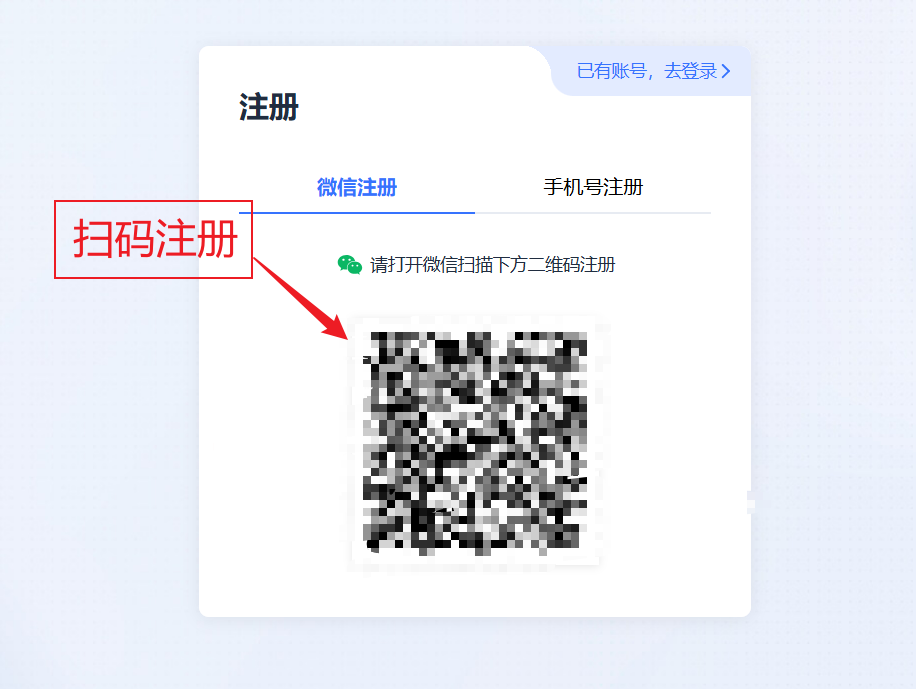

这里建议使用微信扫码注册，因为后续免费下单PCB还需要用到身份验证，使用微信更加方便。

1.3下载对应版本和安装

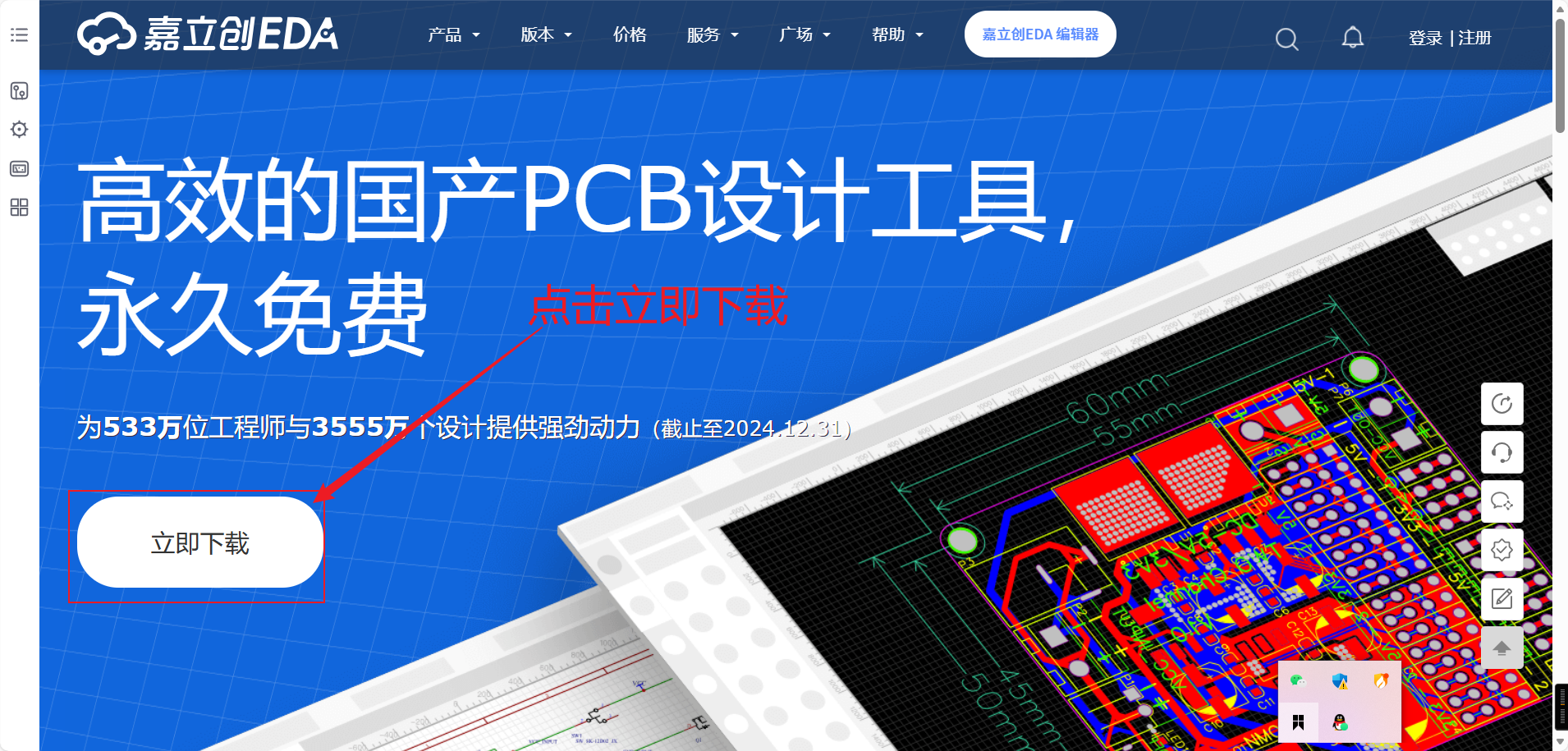

完成注册登陆后，点击立即下载，进入下载页面。

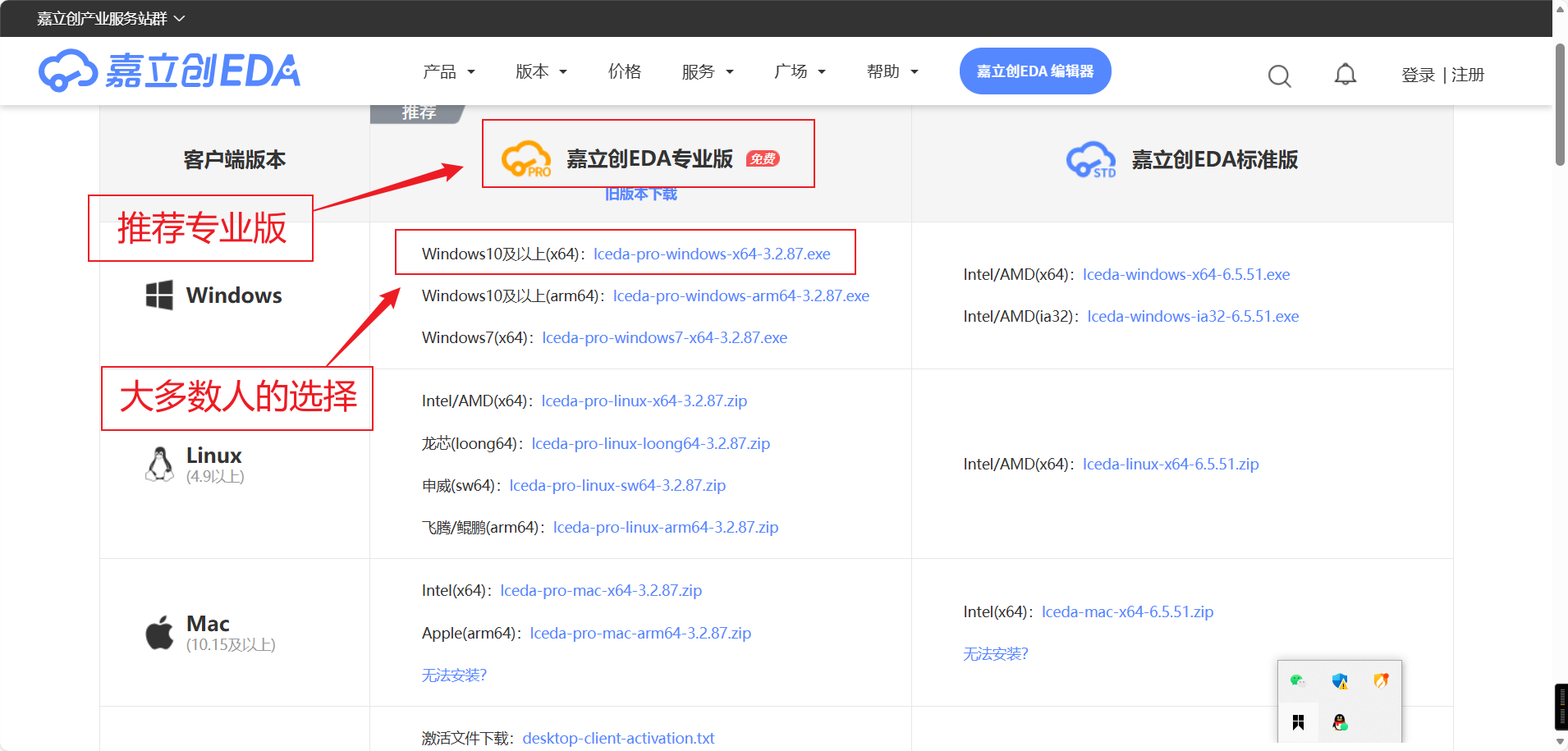

选择自己电脑适配的版本，这里建议下载专业版。

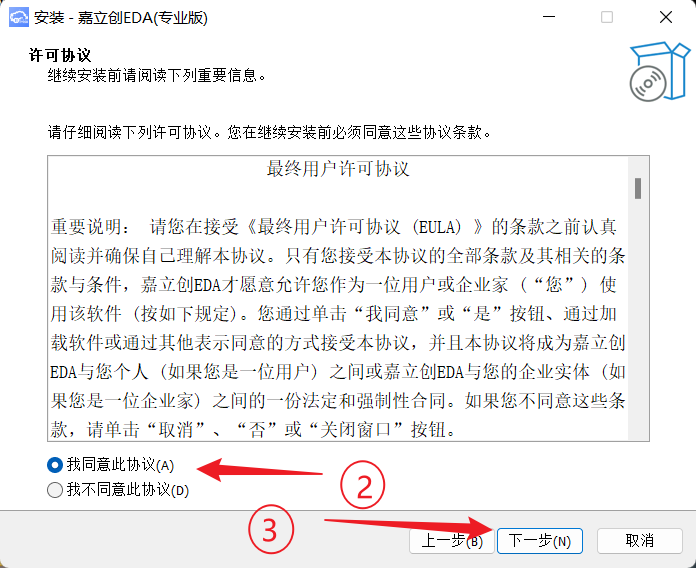

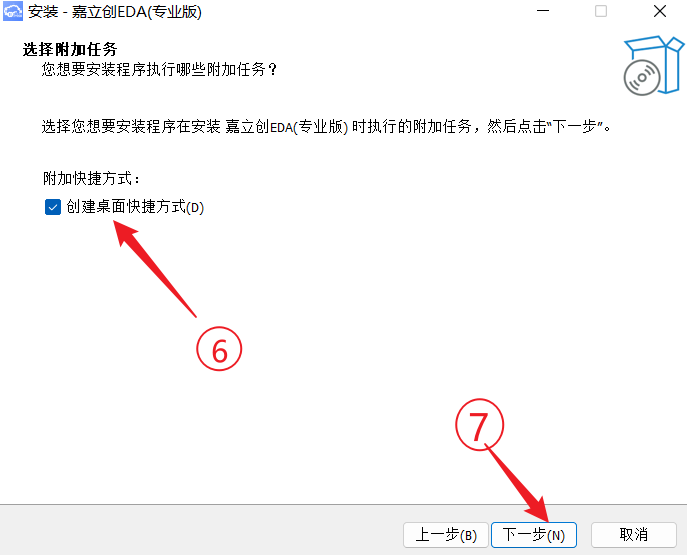

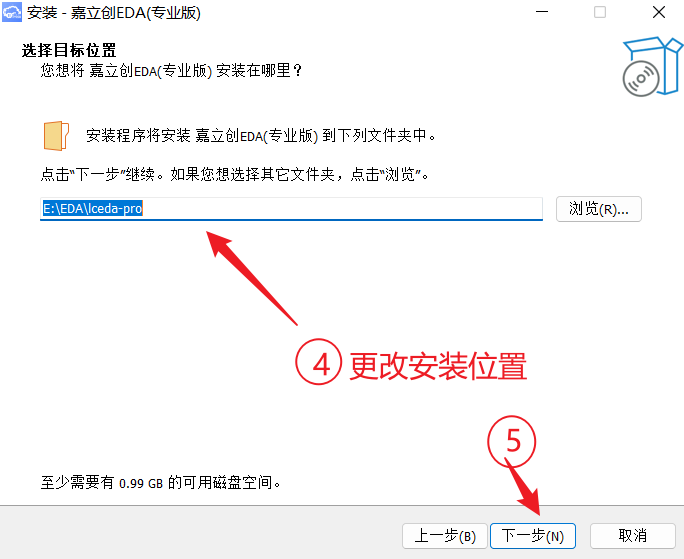

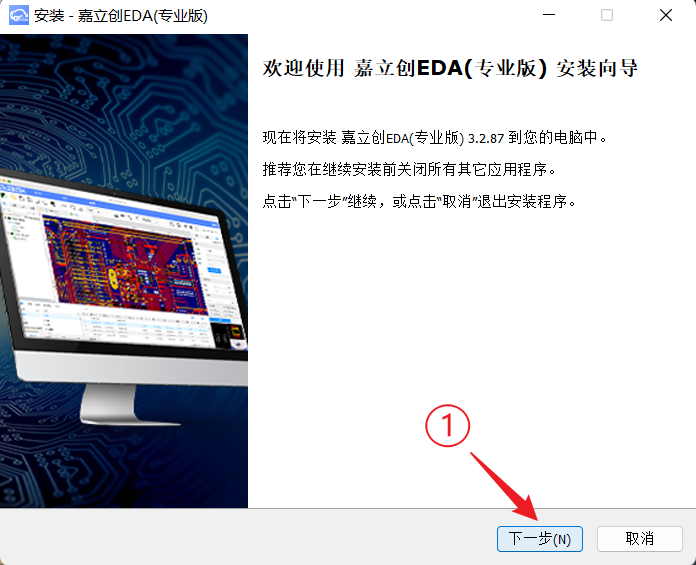

下载完成后，完成软件安装。

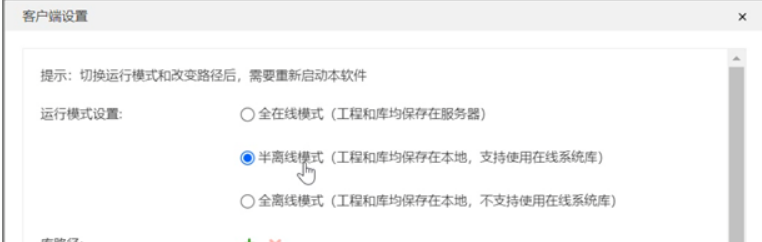

在下载完成后，若出现客户端选择，则选择半离线模式。

1.4激活嘉立创EDA

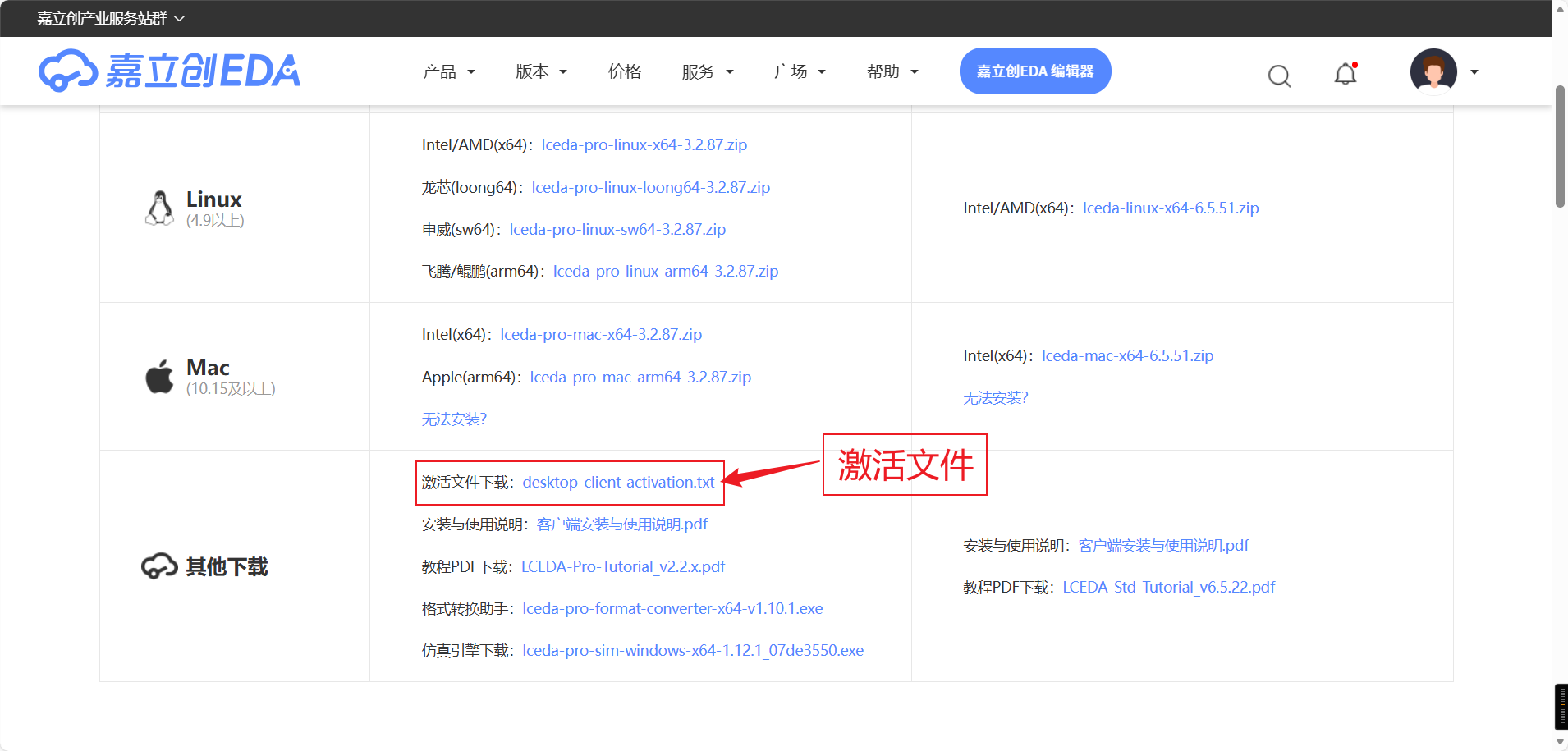

在软件下载页面下拉，点击激活文件下载。

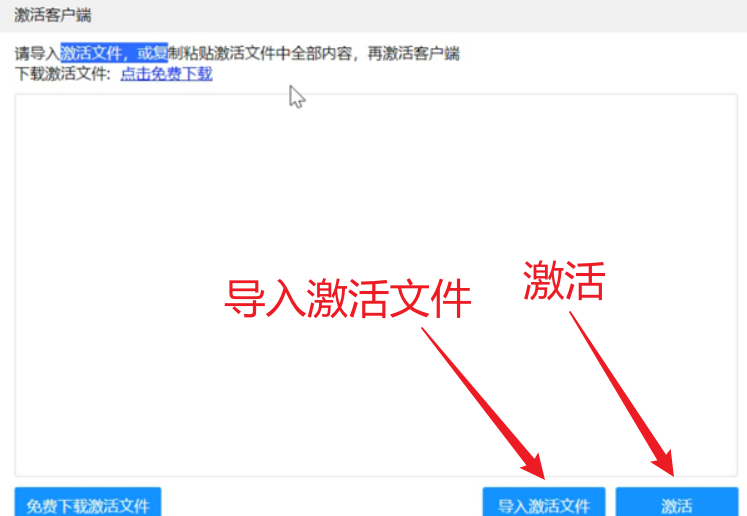

下载完成后，在激活客户端页面导入文件，激活。

二、准备卡片素材

2.1收集卡片素材

我们需要通过百度收集素材图片，方便导入PCB工程使用。

这里给大家提供一些搜素词：2026新年+马图片，福字图片，黑白马简笔画，新年简笔画素材，带马的成语图片。

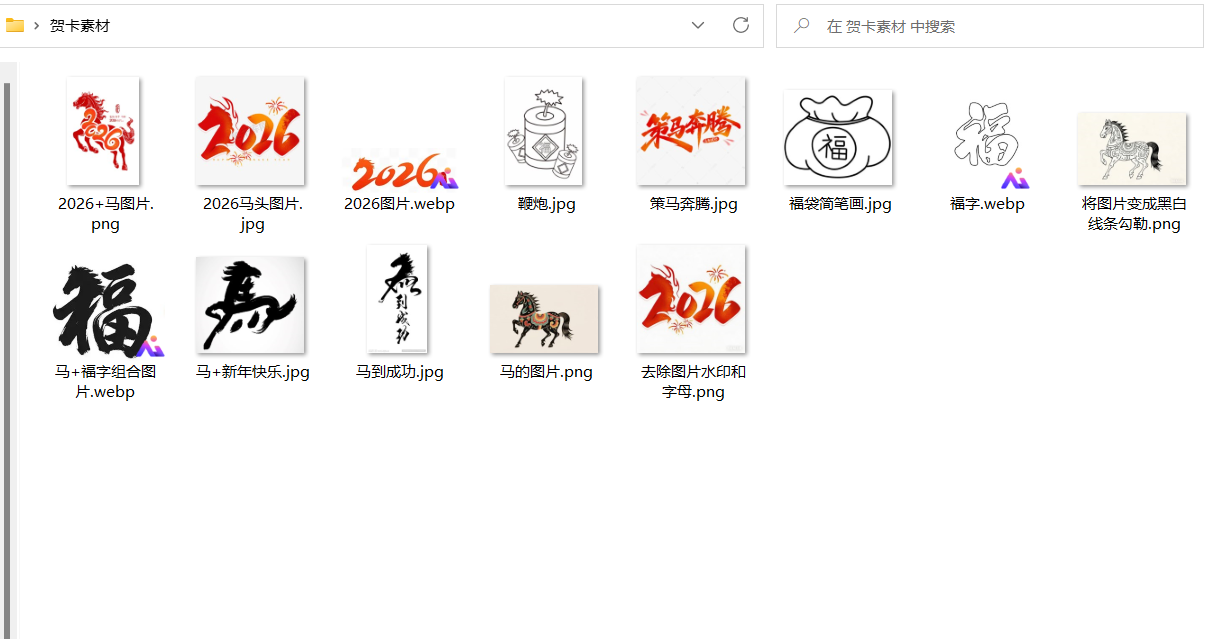

这里我直接为大家准备好了我收集好可以直接利用的图片，大家可以下载直接使用。
链接: https://pan.baidu.com/s/1knzp9yiF-HsrSWSsTKgVdA?pwd=c2z1 提取码: c2z1

2.2豆包处理卡片素材

我们收集的素材图片很多并不适合PCB直接使用的，存在水印，图片过于花哨，内容重叠问题。可以通过豆包处理图片。

例1：图片存在水印和不清楚的小字

我们使用豆包，要求豆包去除水印和下方不清楚的小字

.

通过豆包，我们可以得到我们需要的素材图片了。

例2：图片过于花哨，我们希望变成黑白的图片

再次使用豆包为我们进行图片处理，通过豆包处理，我们可以得到下图。

三、嘉立创EDA绘制对应PCB板

3.1创建工程

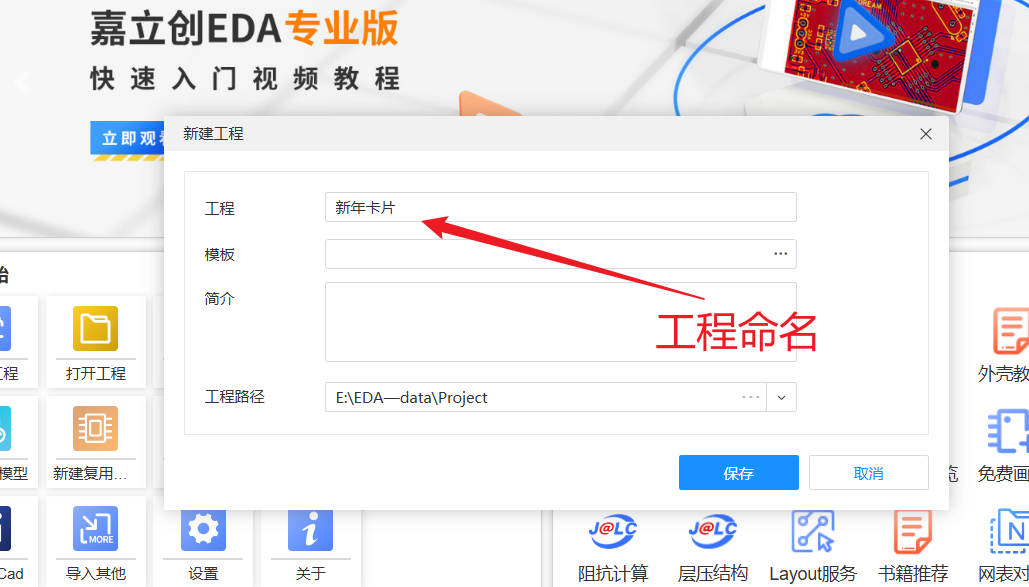

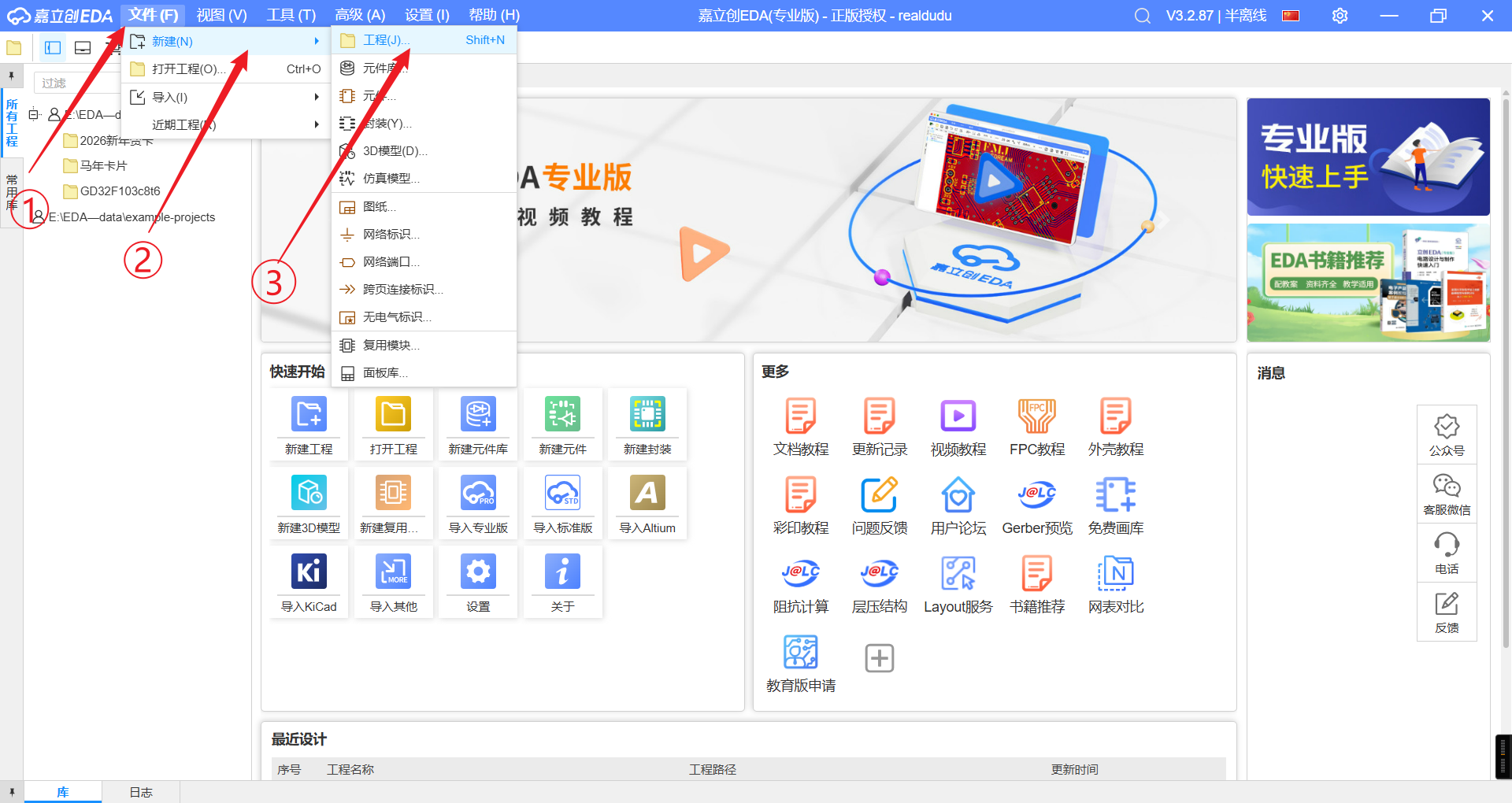

在完成登录后，正式进入软件。依次点击文件—新建—工程，随后给工程命名。

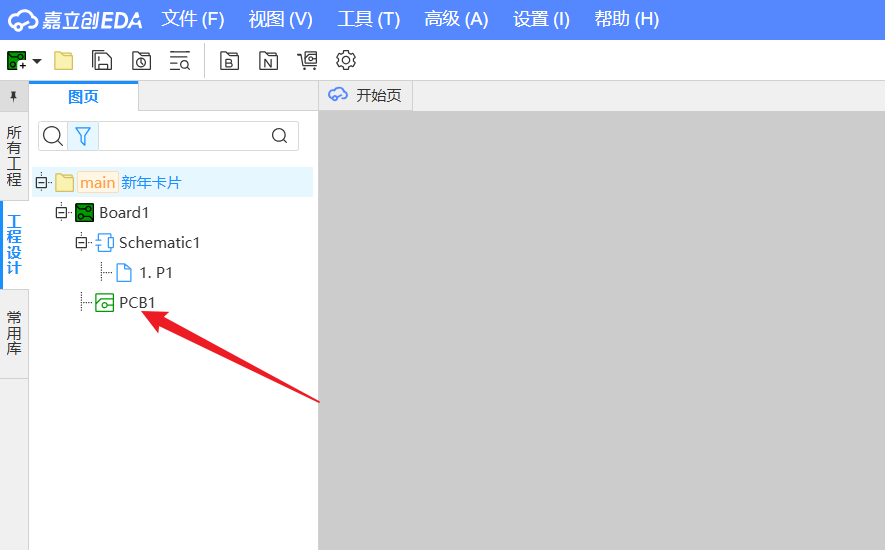

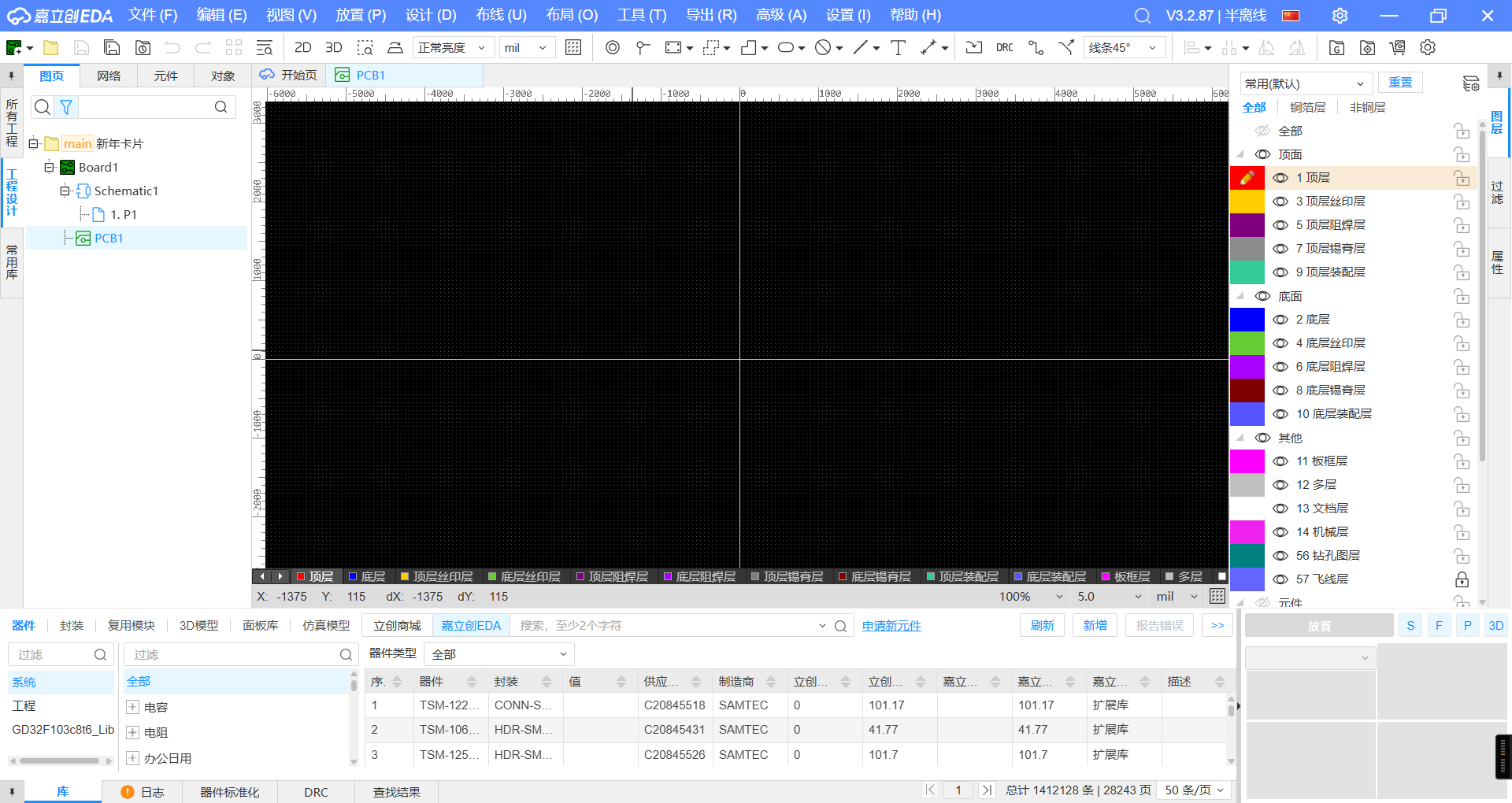

随后，我们点击PCB，进入PCB绘制页面。

3.2绘制PCB板框

3.2.0软件属性设置和软件如何使用

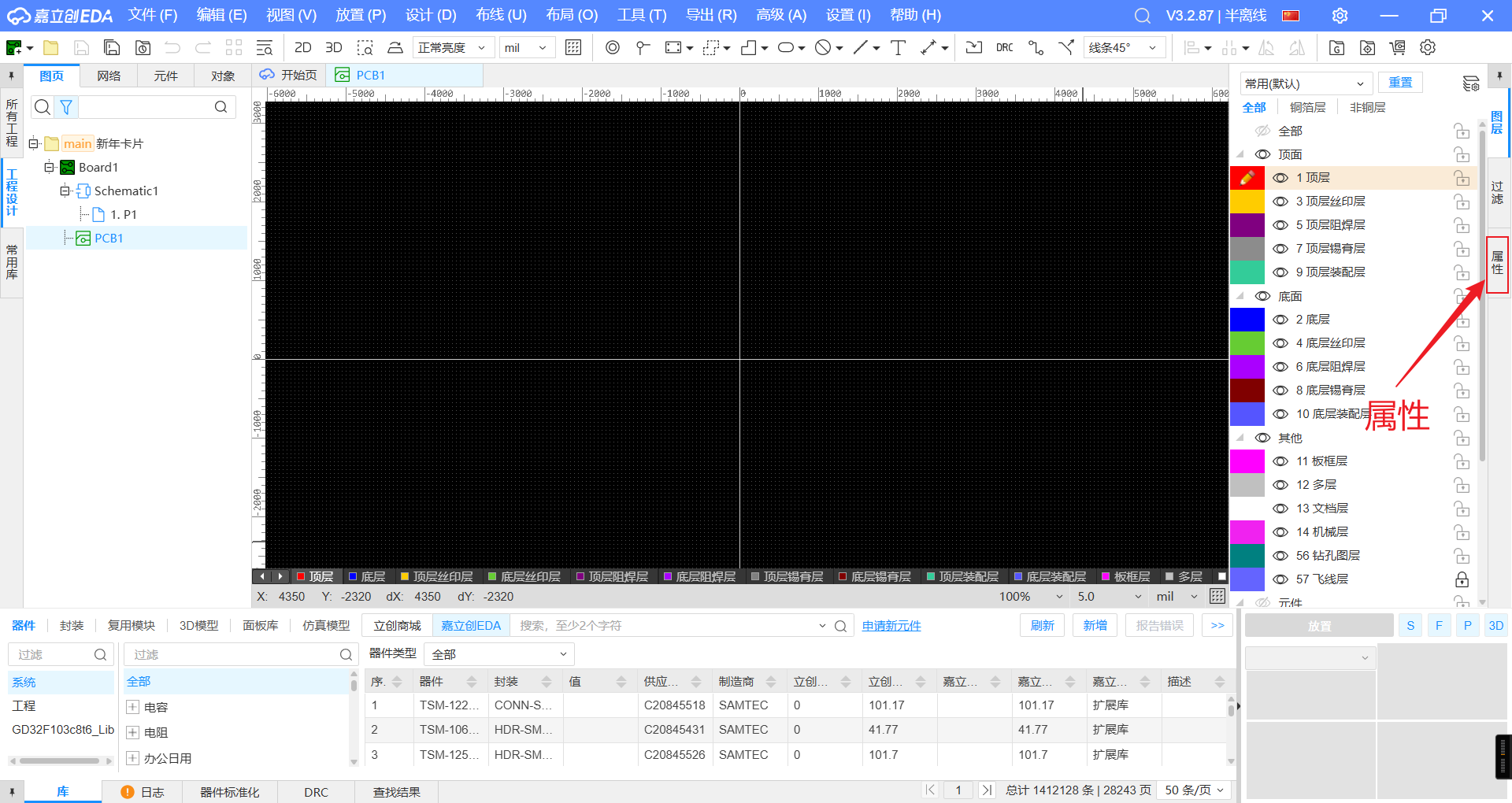

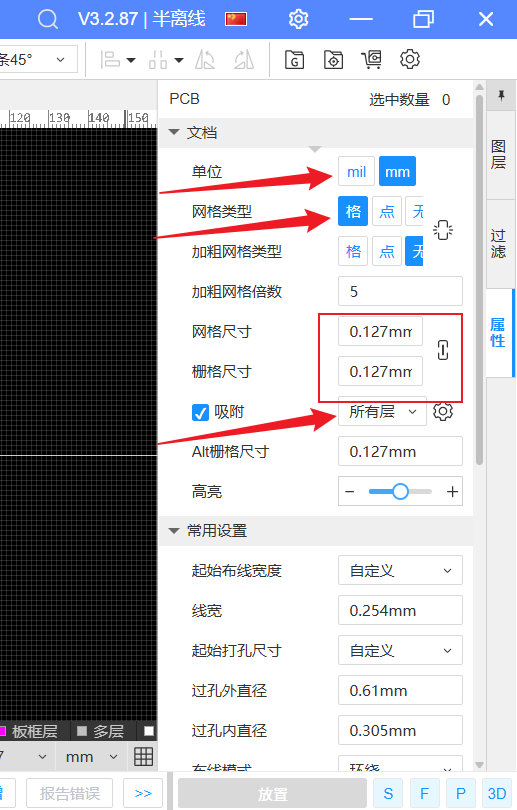

点击右侧的属性，按照图片进行设置。这里网格尺寸和栅格尺寸设置的很小，是为了在导入图片是更好的放置。

在板框绘制页面，鼠标左键用于放置。长按鼠标右键箭头会变成小手，可以拖动画面。滚轮可以用于放大缩小PCB绘制区域。

3.2.1绘制长方形板框

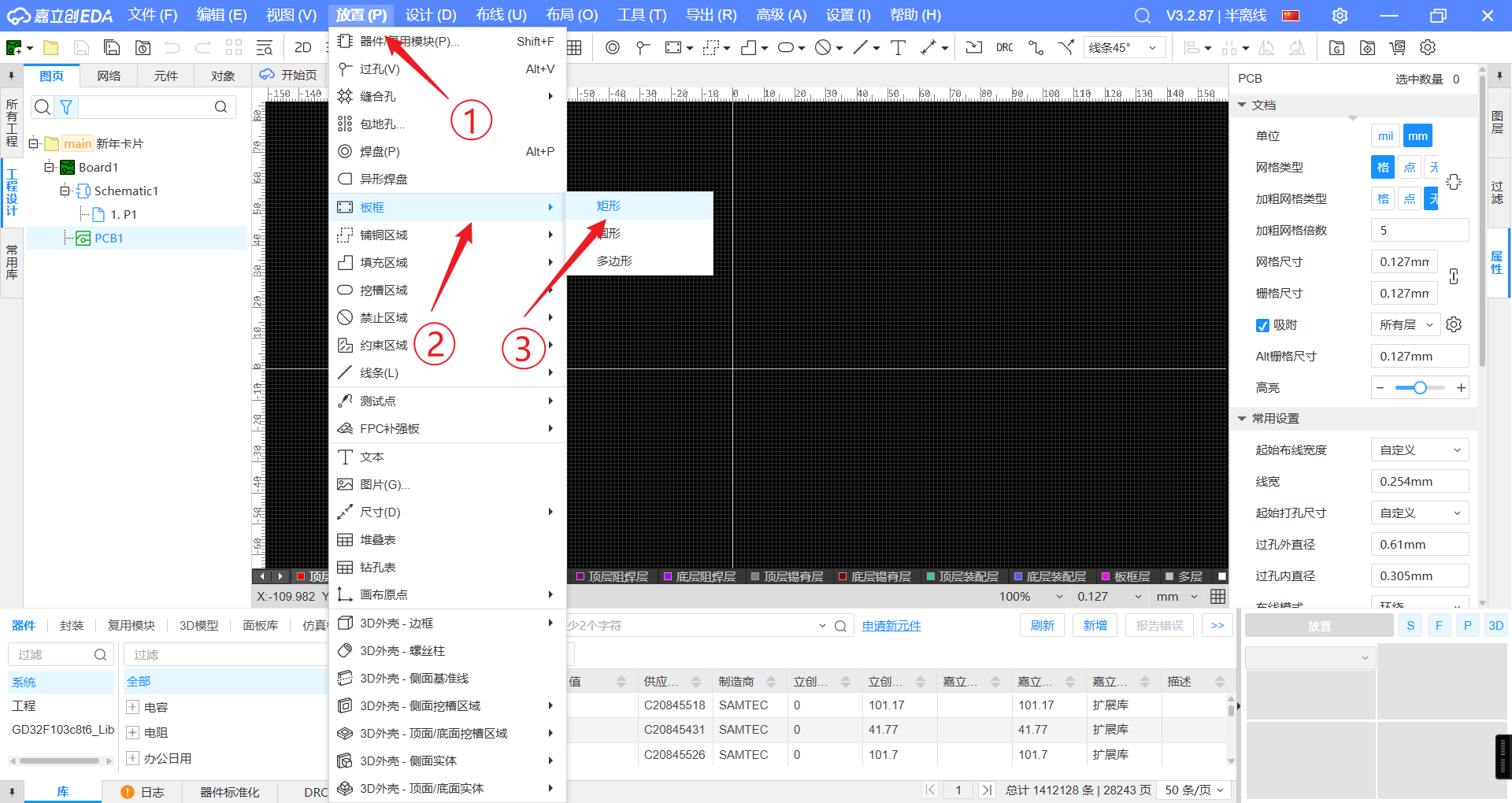

在工具栏依次点击放置—板框—矩形，在画板中完成放置。

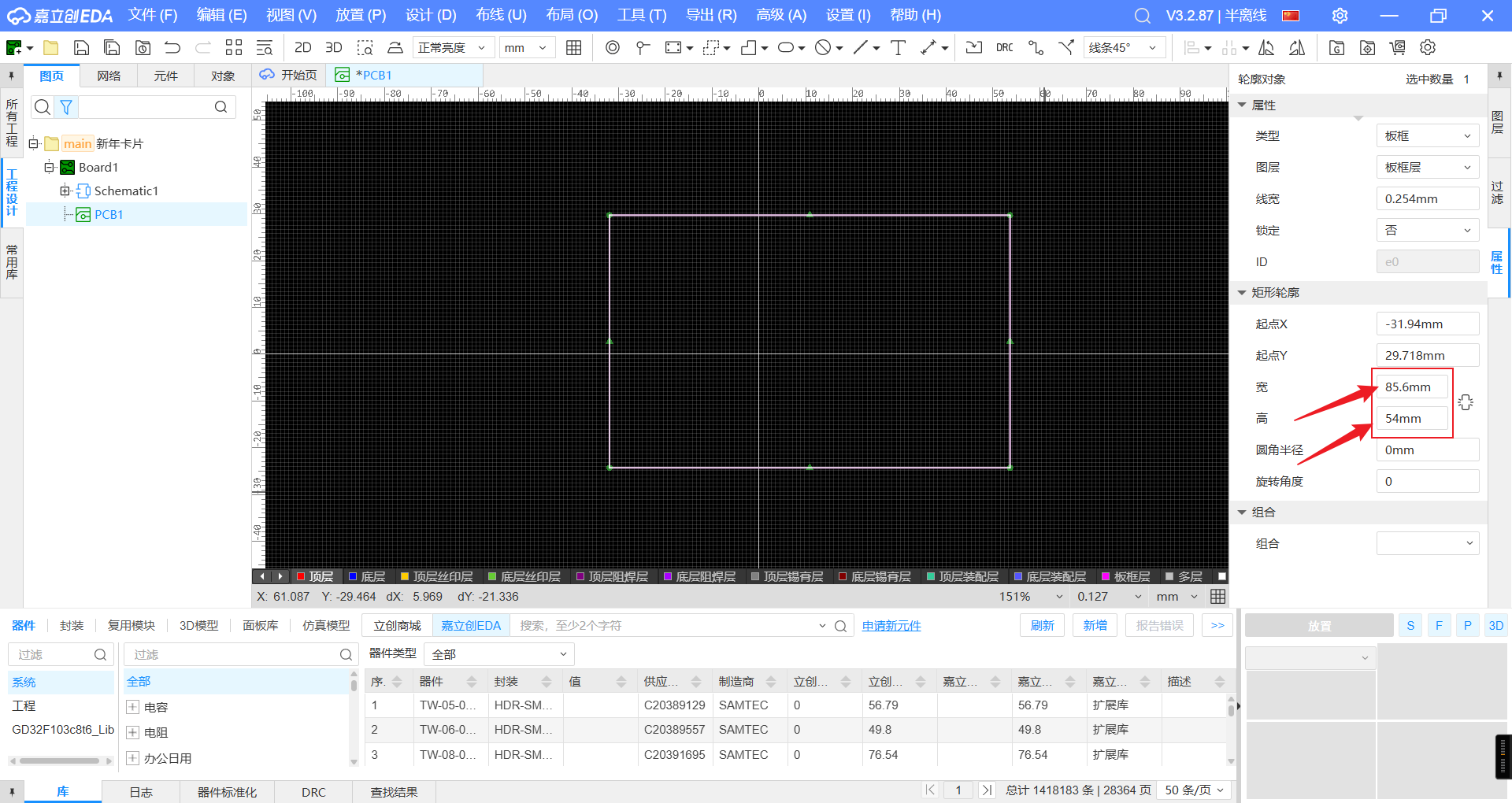

此时点击板框，再点击右侧的属性一栏，更改宽度为85.6mm，更改高度为54mm（身份证尺寸）。

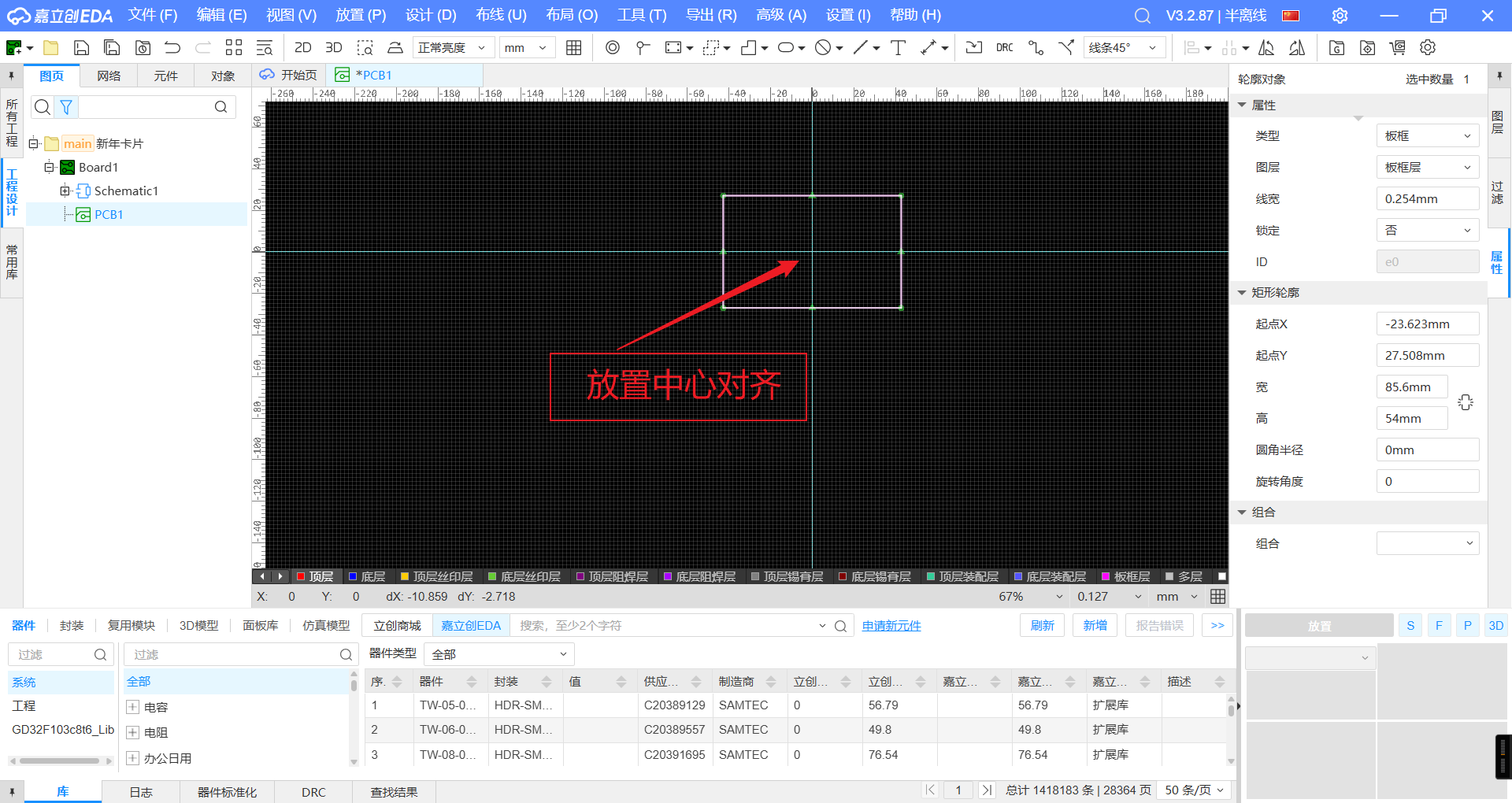

接着鼠标左键点击选中板框，在点击键盘M按键，此时鼠标会始终保持在板框的中心，将板框中心与画板的白色十字中心对齐。

3.2.2板框倒角

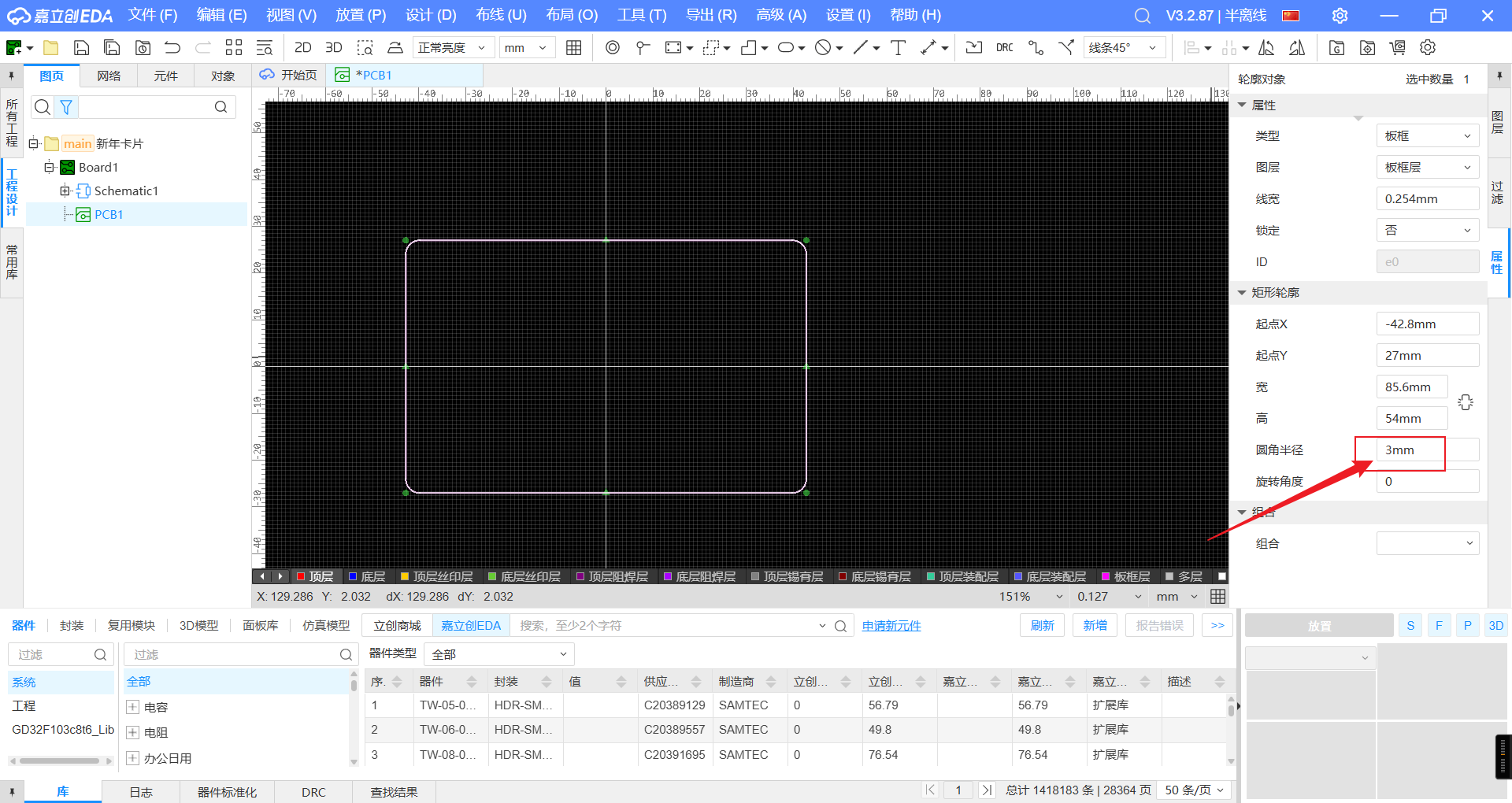

再次点击板框，点击右侧属性一栏，将圆角半径设置为3mm。

3.2.3PCB板挖槽

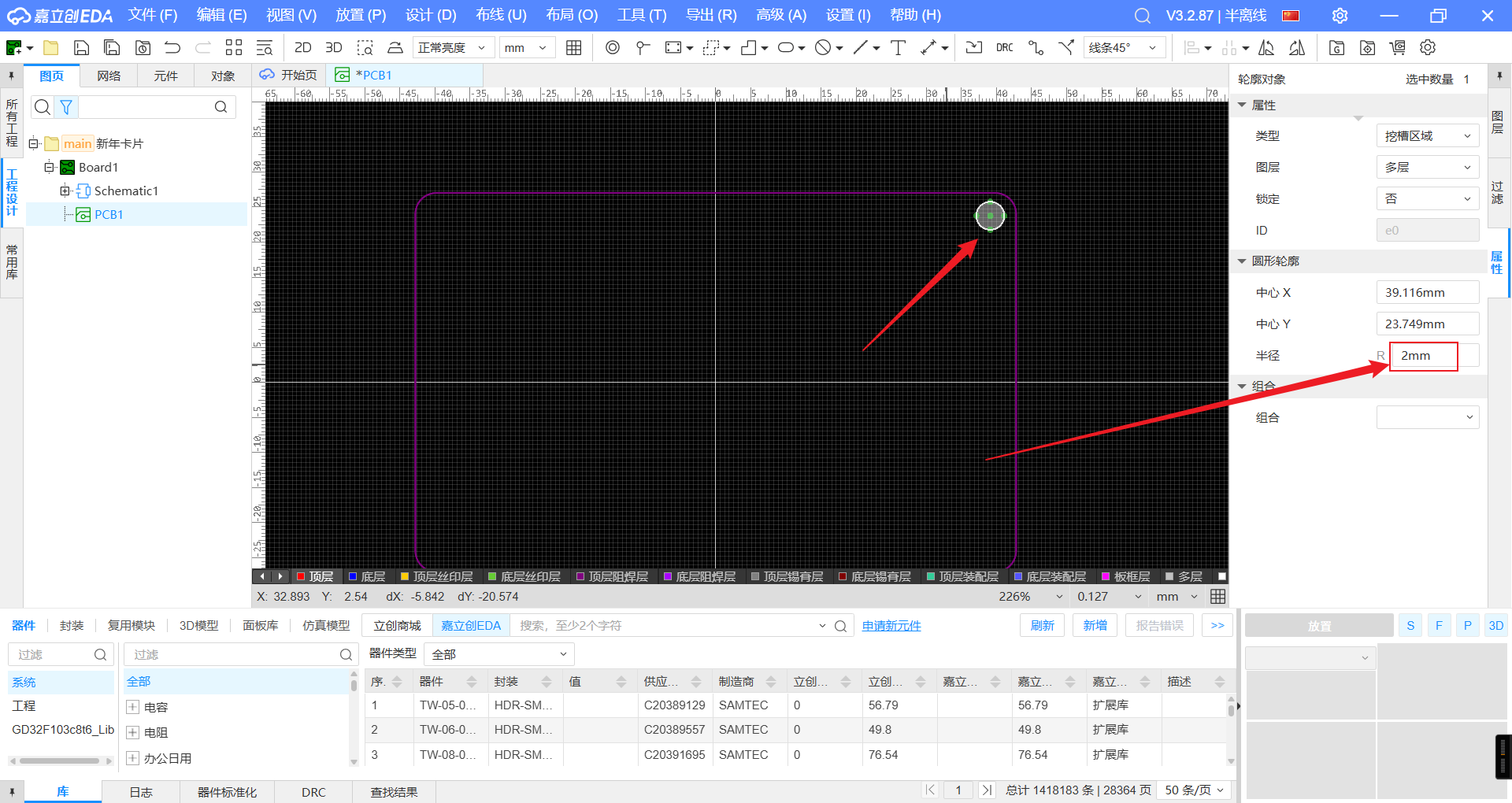

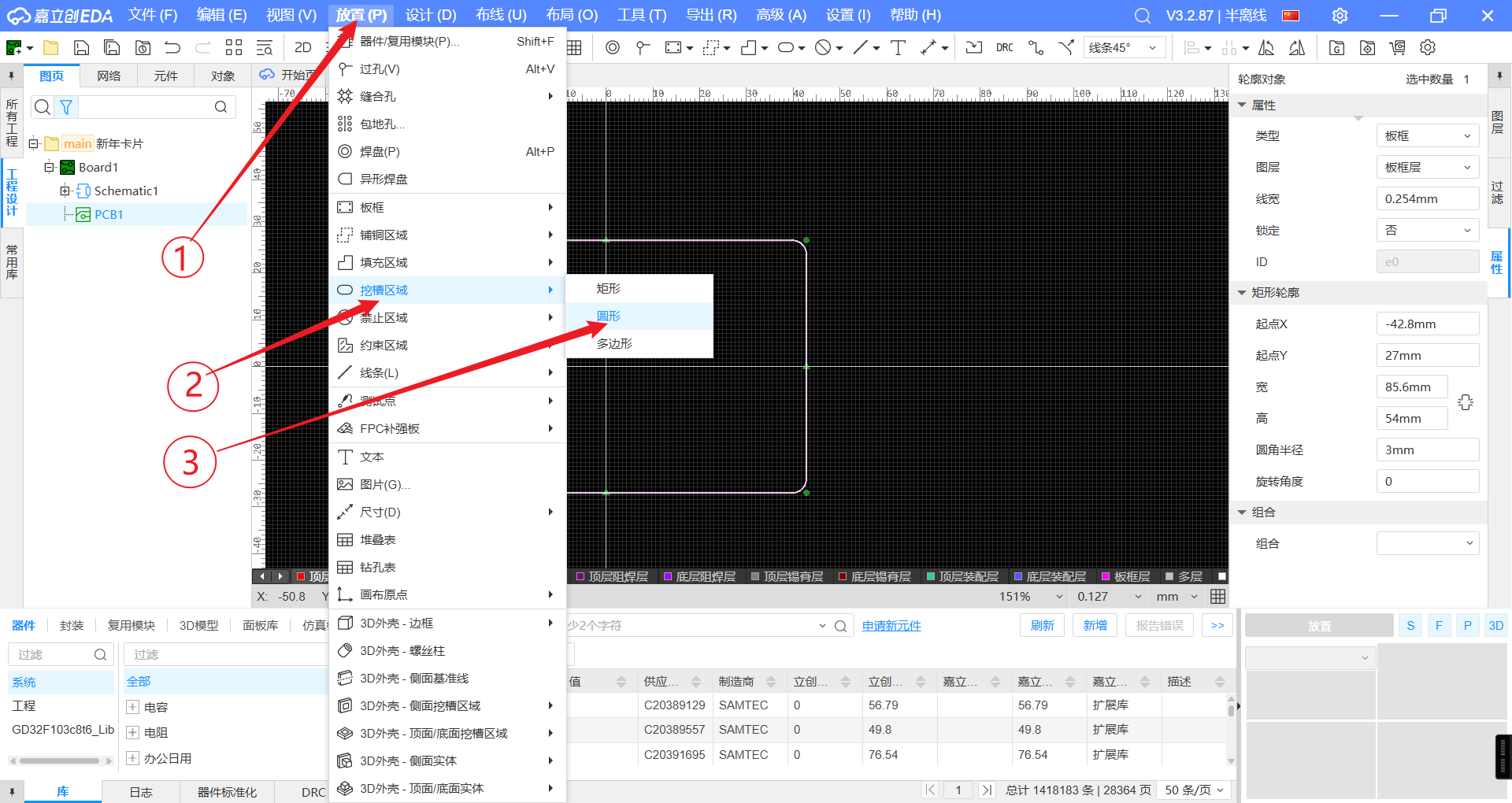

依次点击放置—挖槽区域—圆形，在板框内右上角放置挖槽，点击挖槽区域后，在属性一栏中设置半径为2mm。

四、PCB板添加图案

4.1如何使得沉金图案显示在PCB表面

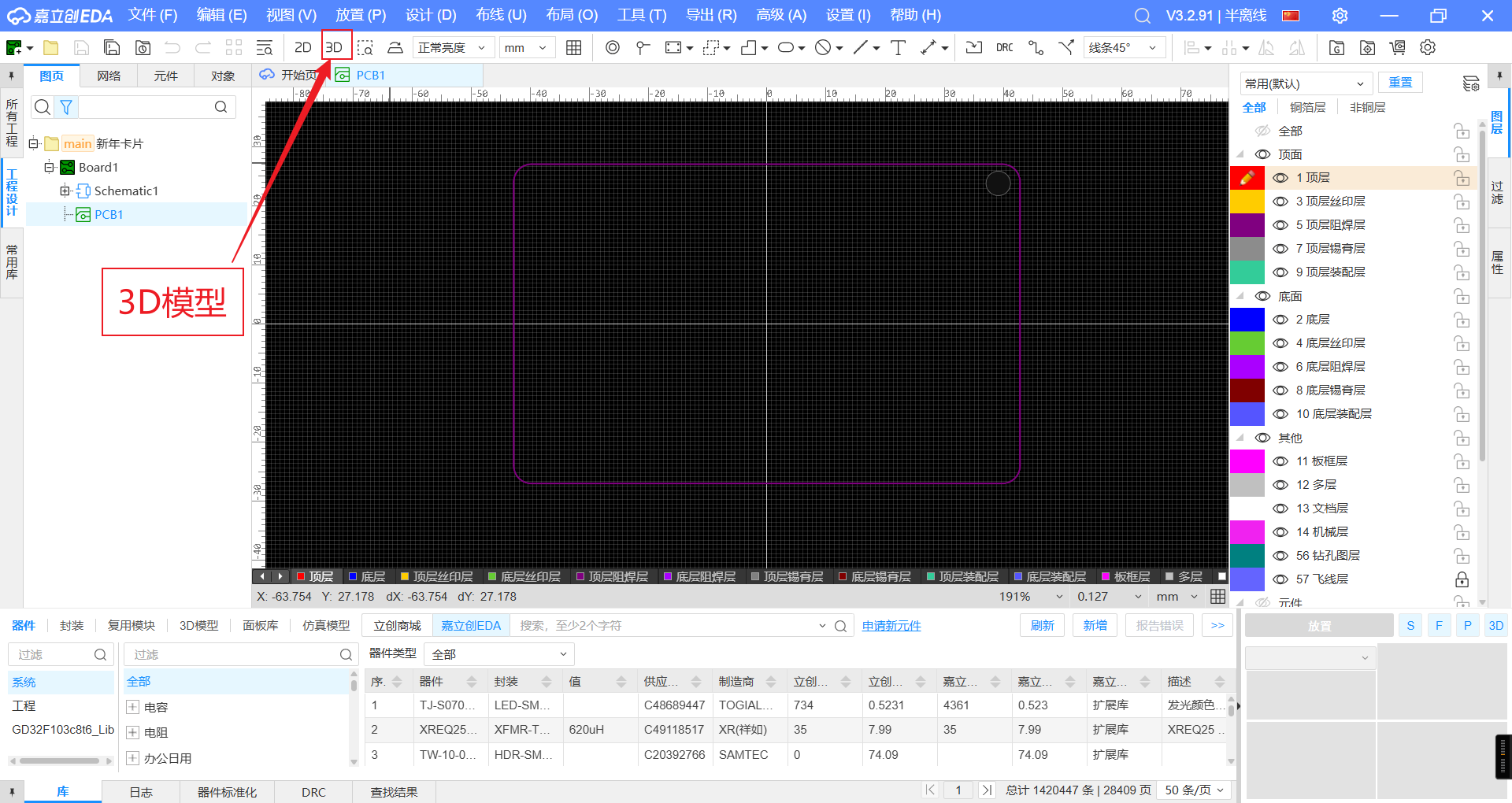

在工具栏，有3D选项，我们可以的查看自己所绘制的PCB板的3D模型。

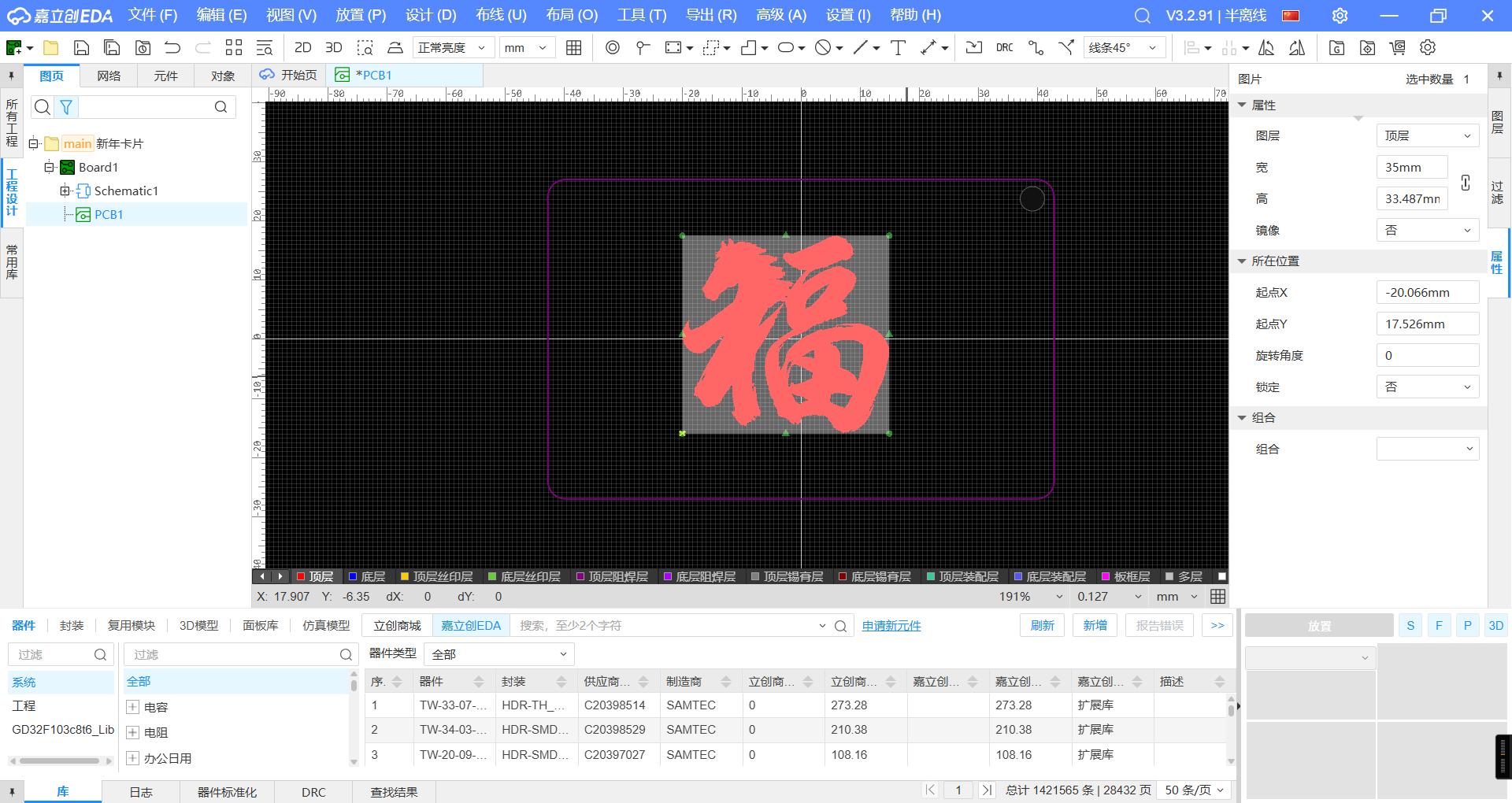

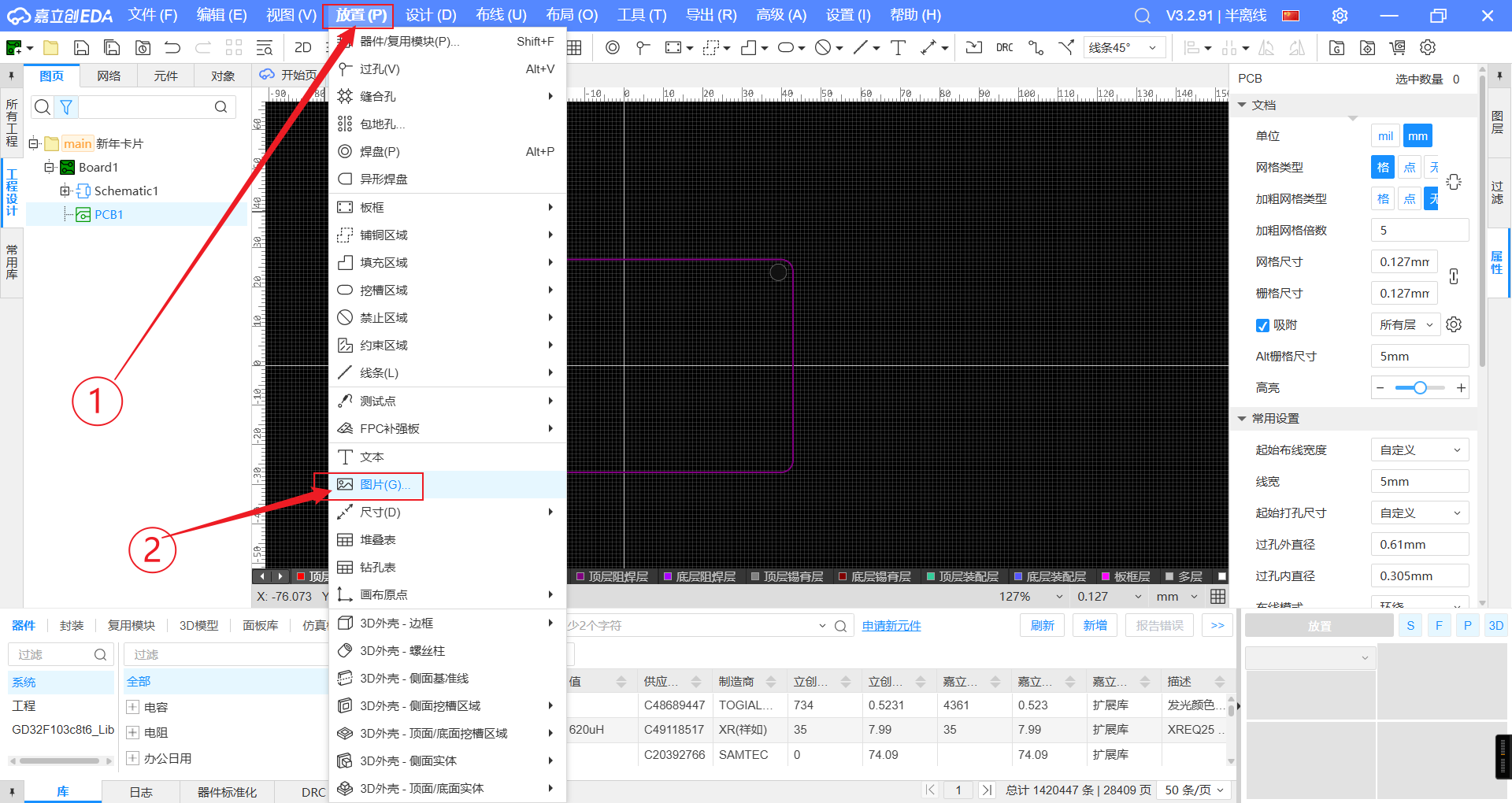

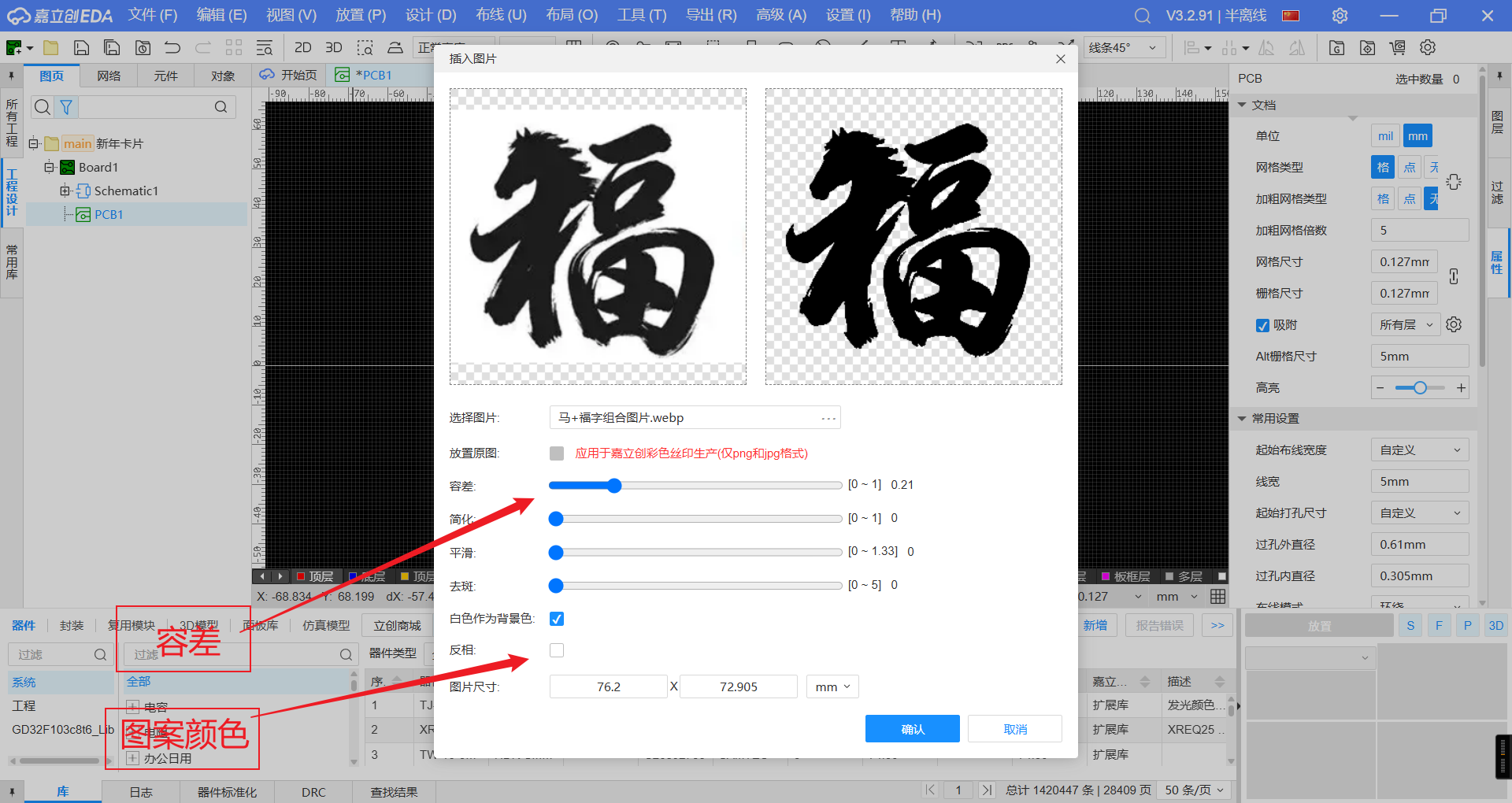

这里我们先放置图片进行尝试，在工具栏依次点击放置—图片。注意，这里我们需要调节容差，使得图片黑白清晰度达到我们的要求。

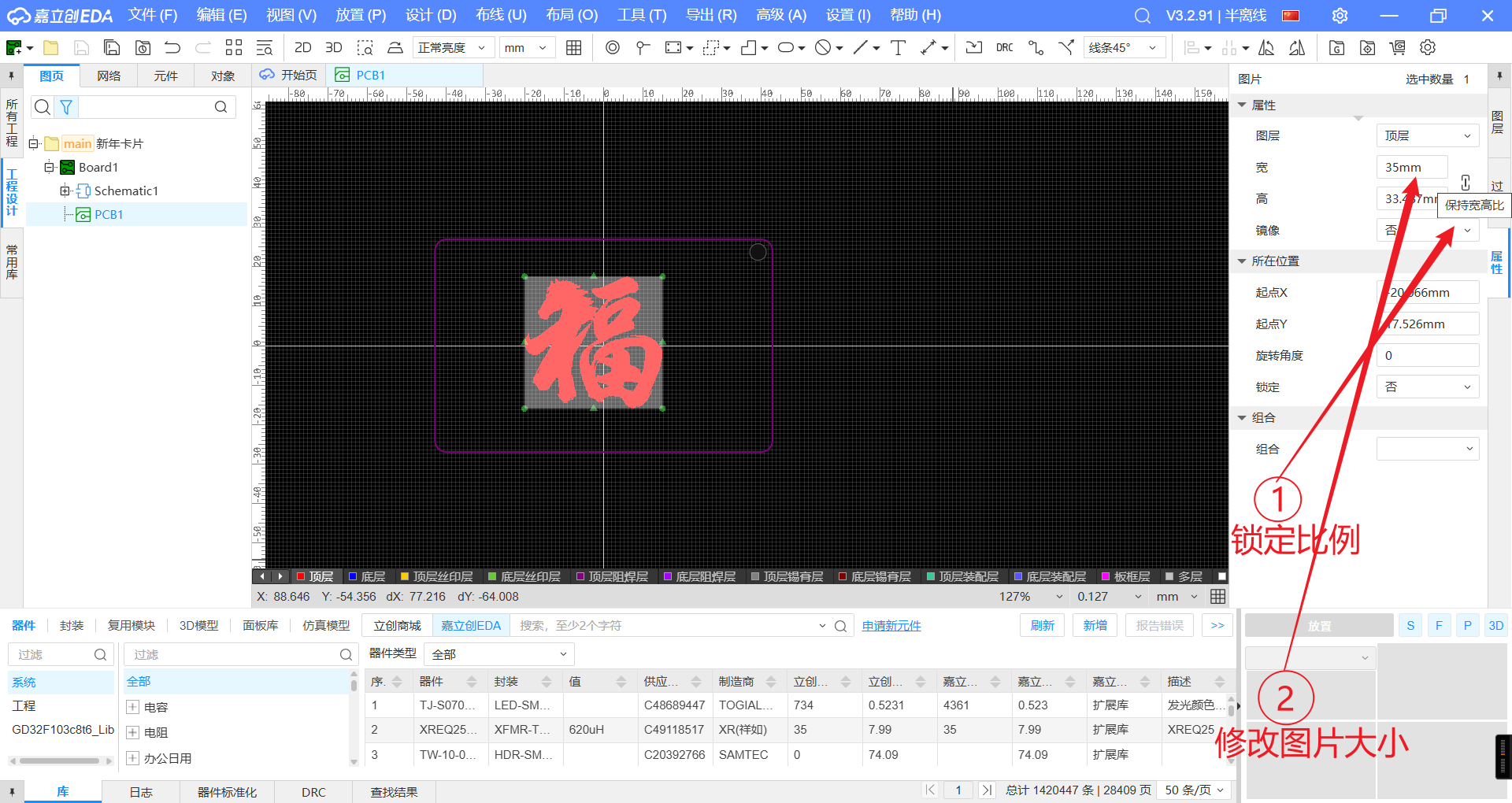

一般图片会大于我们们的板框，点击图片，在属性中先勾选锁定比例，再设置宽高来缩小图片。

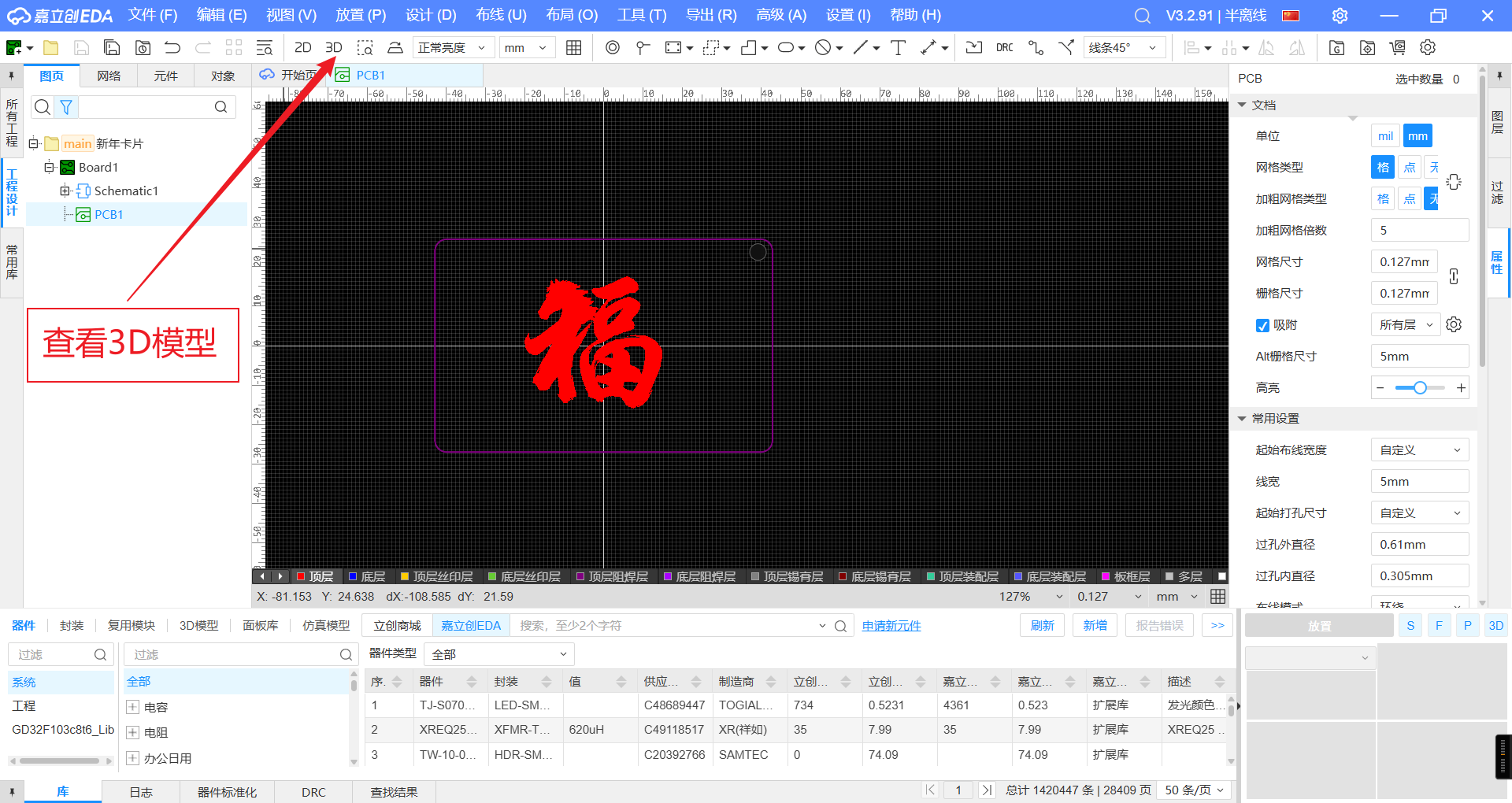

我们点击3D，查看我们制作的PCB板的3D模型。

我们发现，福字并不是我们希望看见的金色，而是表面覆盖有一层绿油。

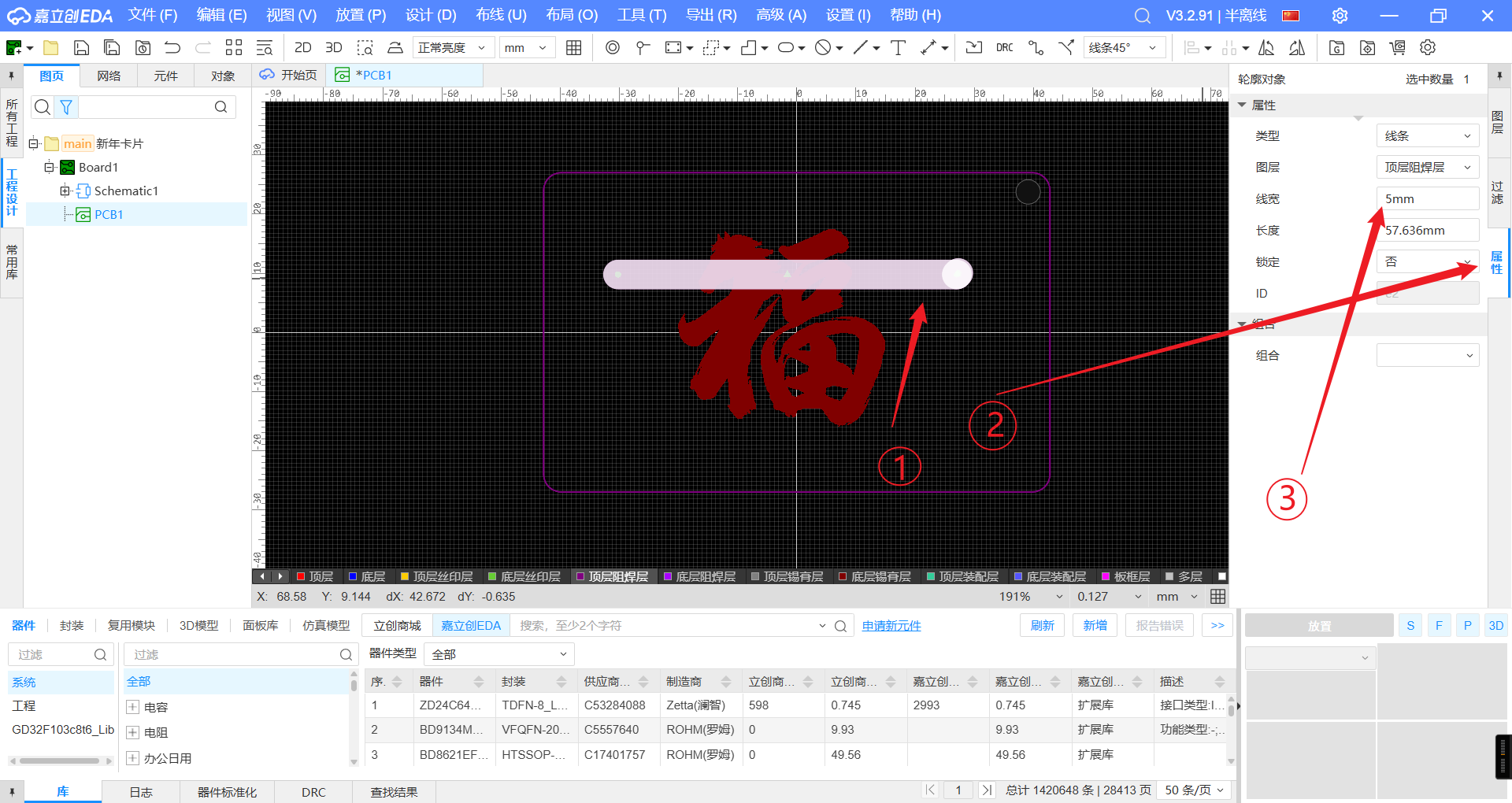

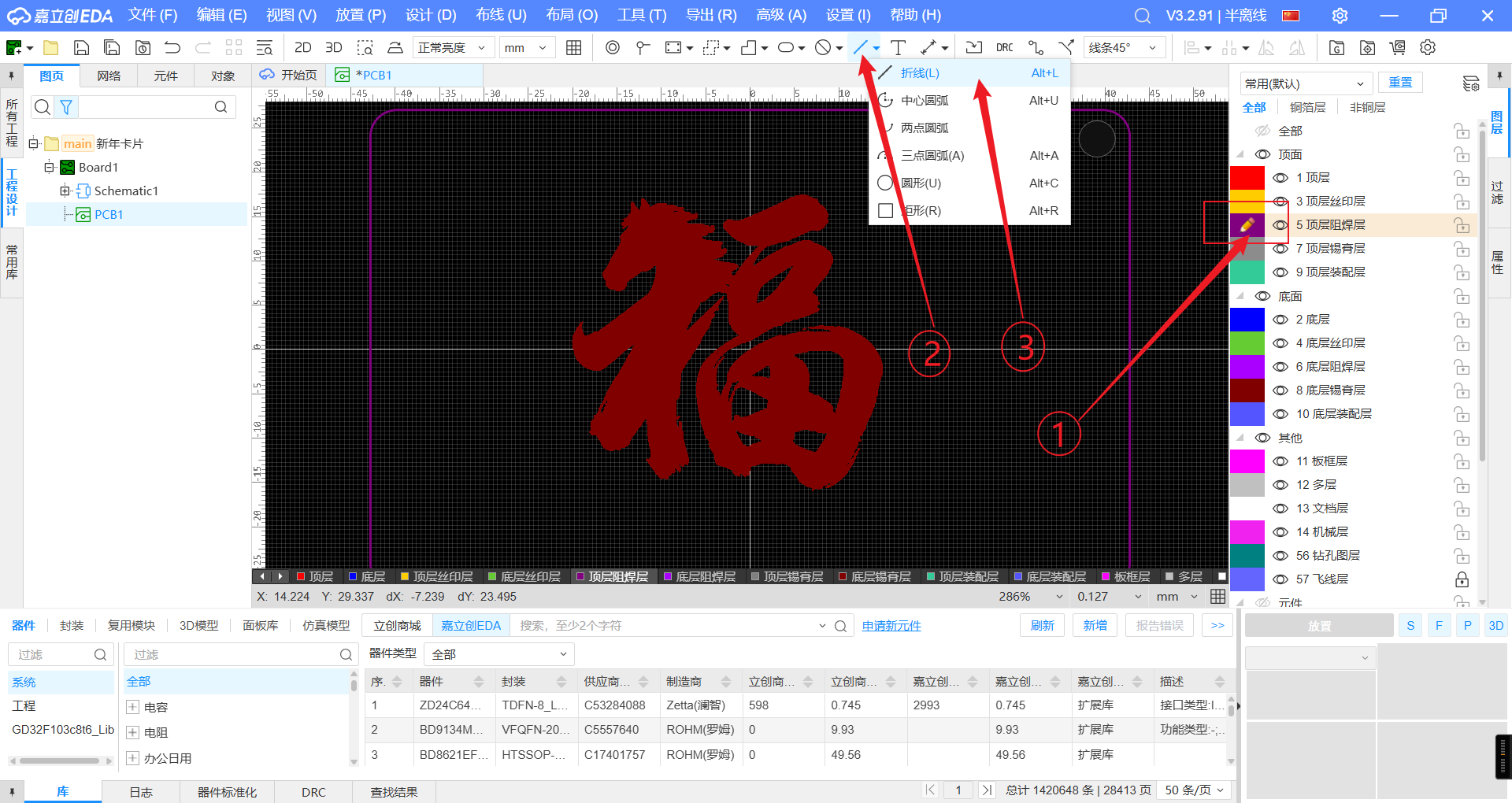

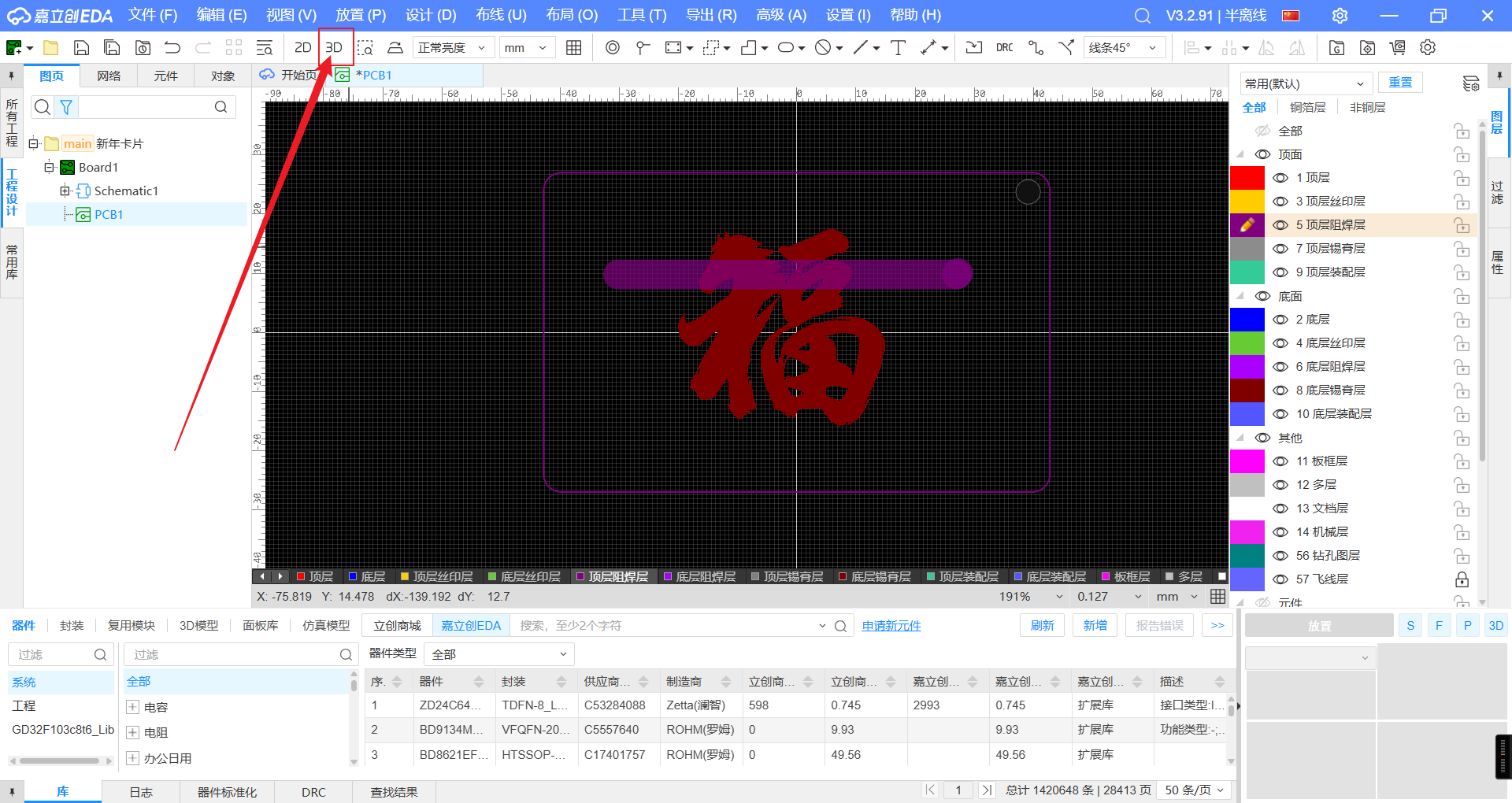

我们返回PCB绘制页面，点击组焊层，再点击放置折线。选中折线，点击右侧属性，更改折线的线宽为5mm。

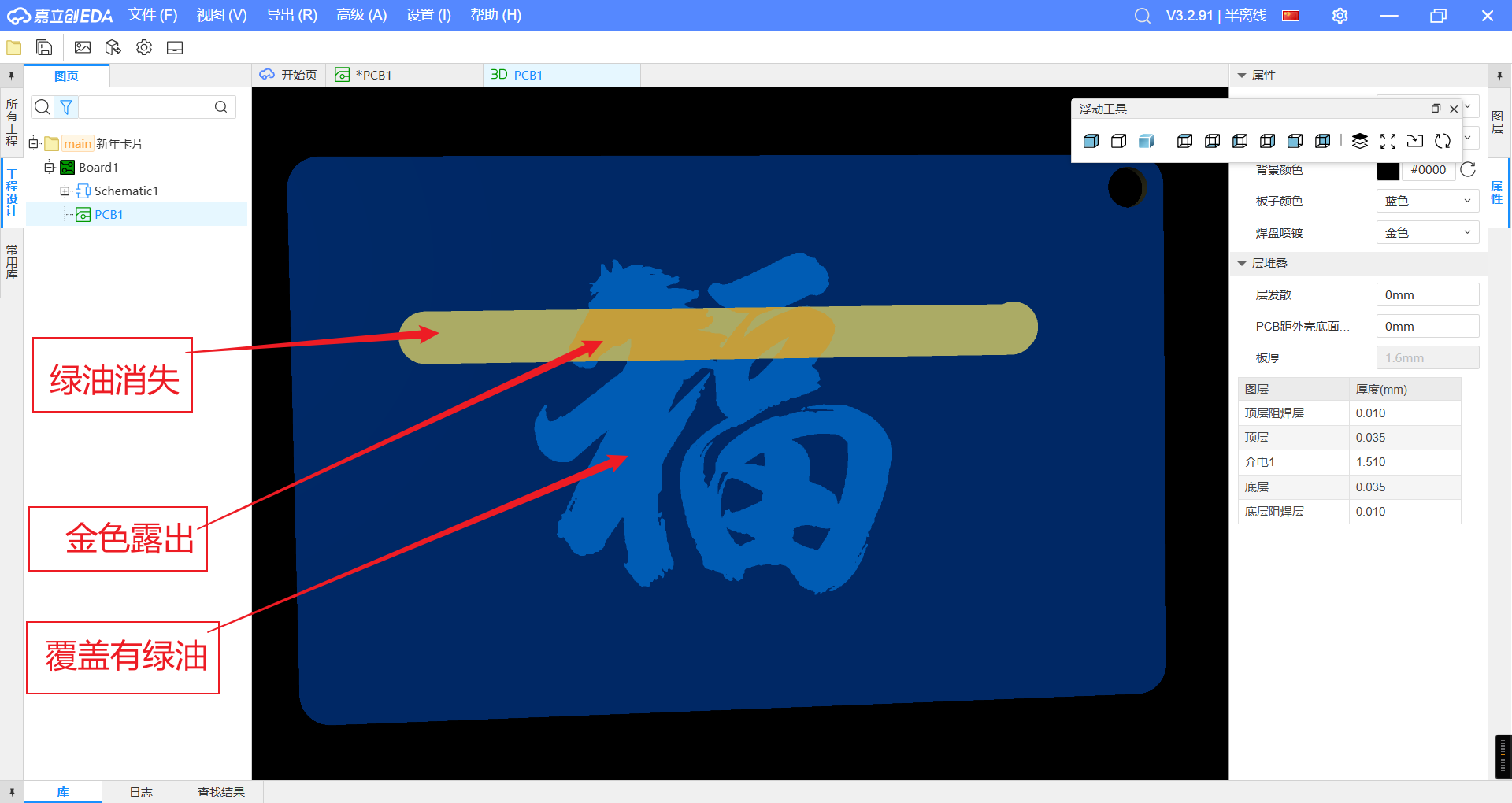

这时我们再次查看3D模型，会发现，放置有组焊层折线的地方，绿油消失了；折线和福字图案重叠的地方露出了金色的福字；没有重叠的地方福字上面依旧覆盖有绿油。

此时，我们可以得出结论,如果顶层和组焊层的图案重叠，就可以显示我们所需要的图案了。

效果如图：

4.2如何放置重叠图案

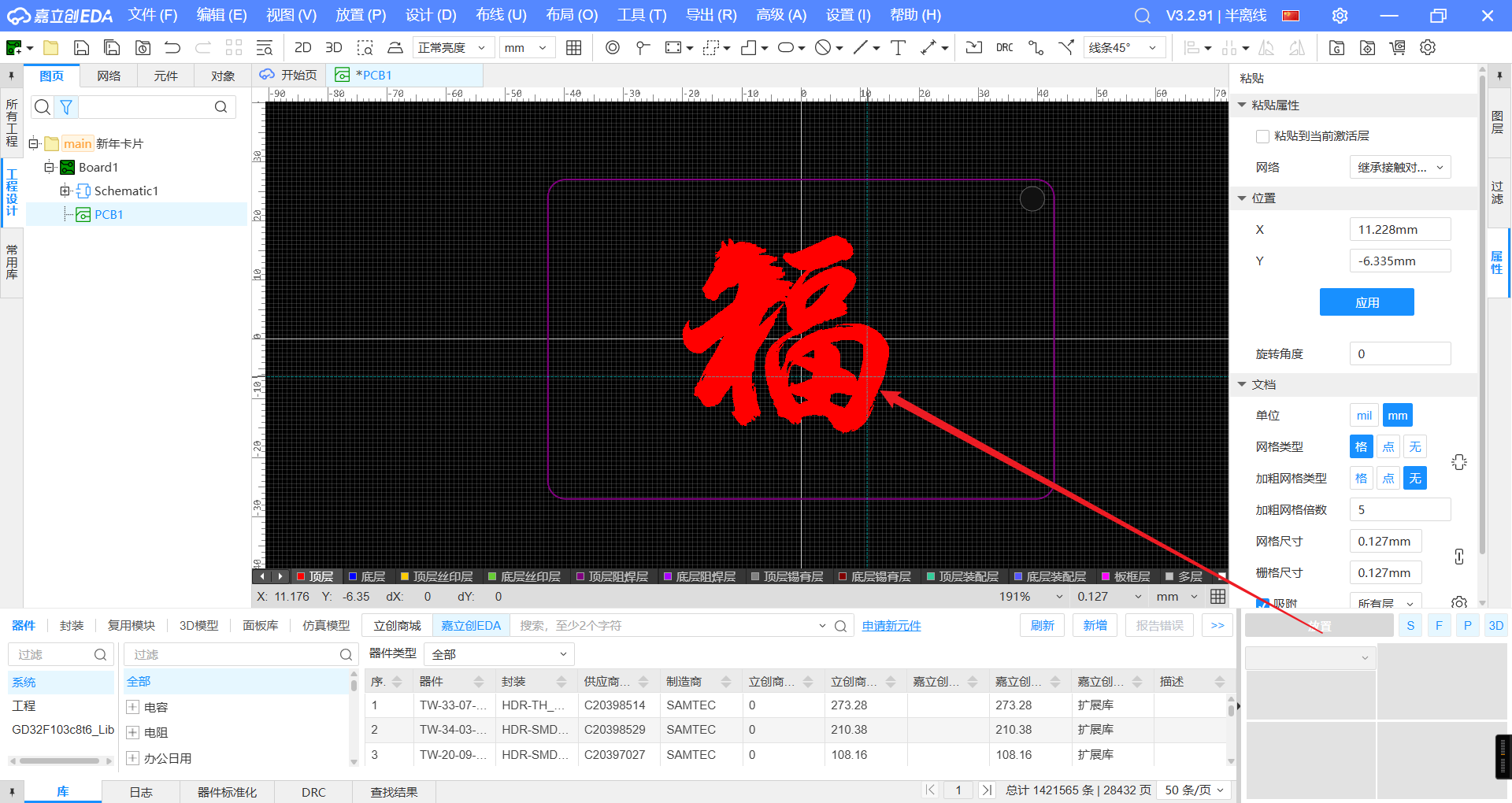

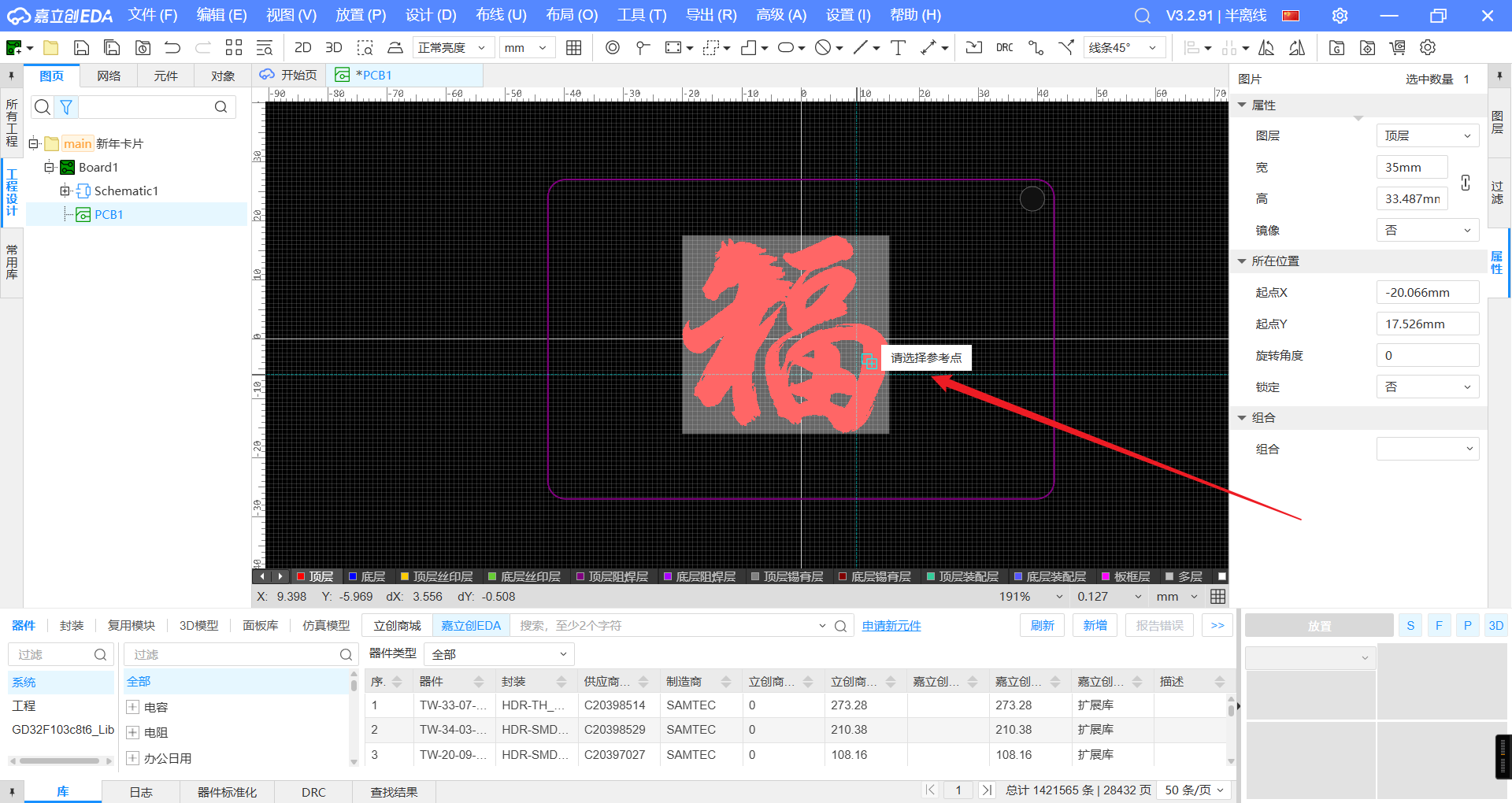

这里我们删除在组焊层的折线，只需要保留原本的福字。点击选中福字，用Ctrl+C复制，这时会显示选择参考点，随意选择一个，切记此时鼠标不要动！！！用Ctrl+V粘贴，鼠标左键点击。切记此过程中鼠标是不移动的！！！

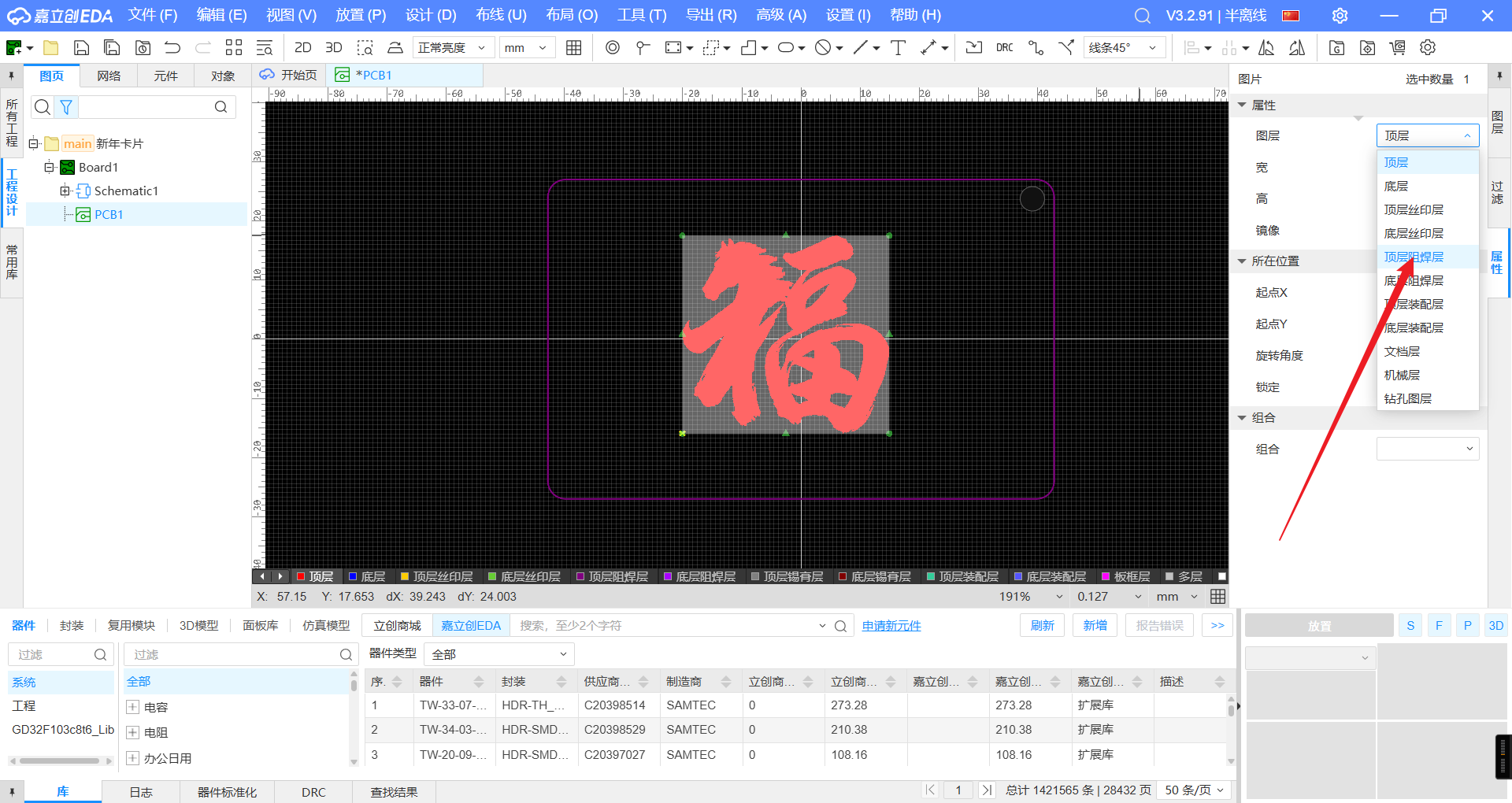

此时我们所看见的福字就是两个图片叠加在一起了，选中福字，将右侧图层改为顶层组焊层。

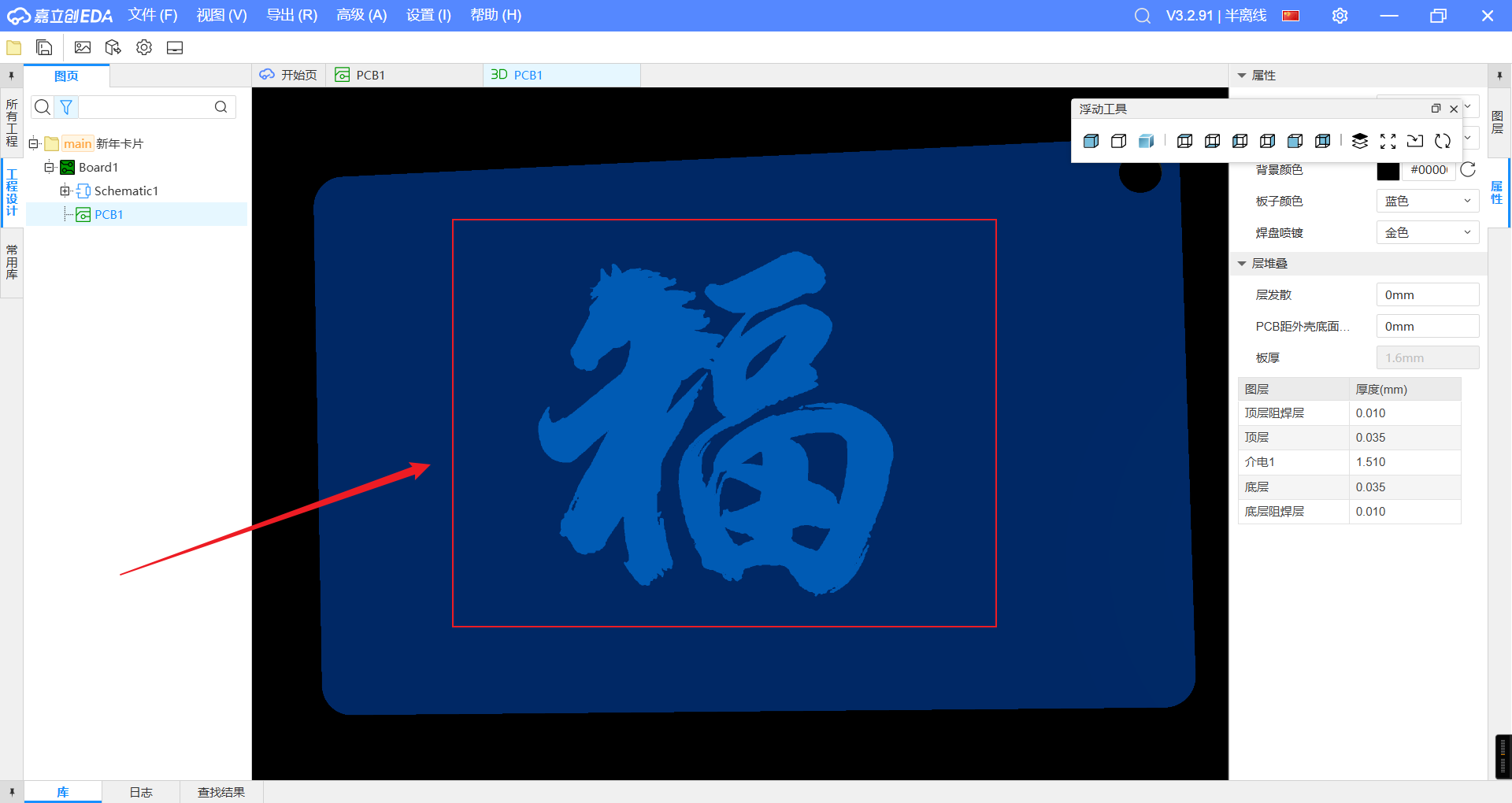

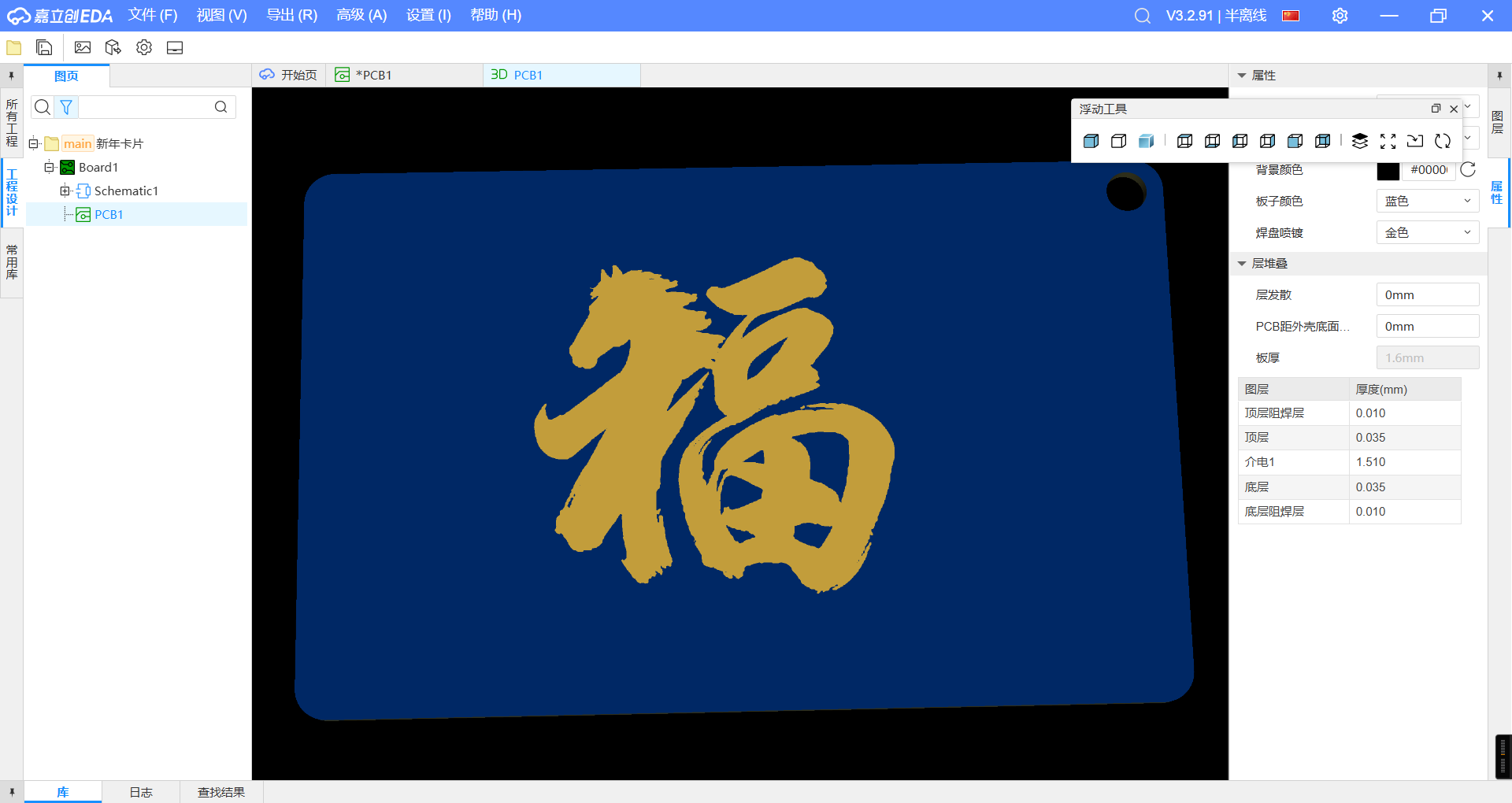

这时我们再次查看3D模型，就会发现福字变为金色显示在了表面。

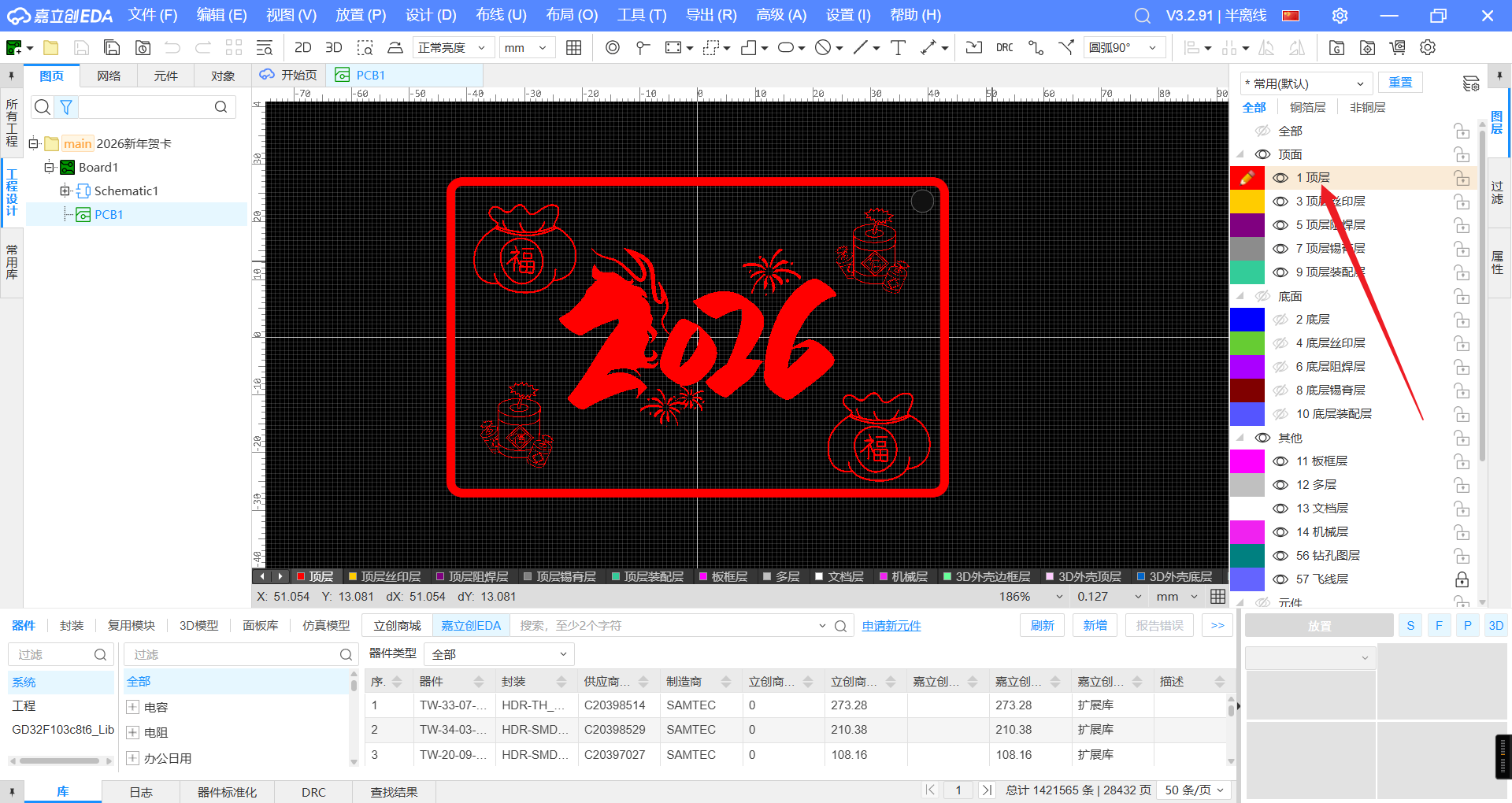

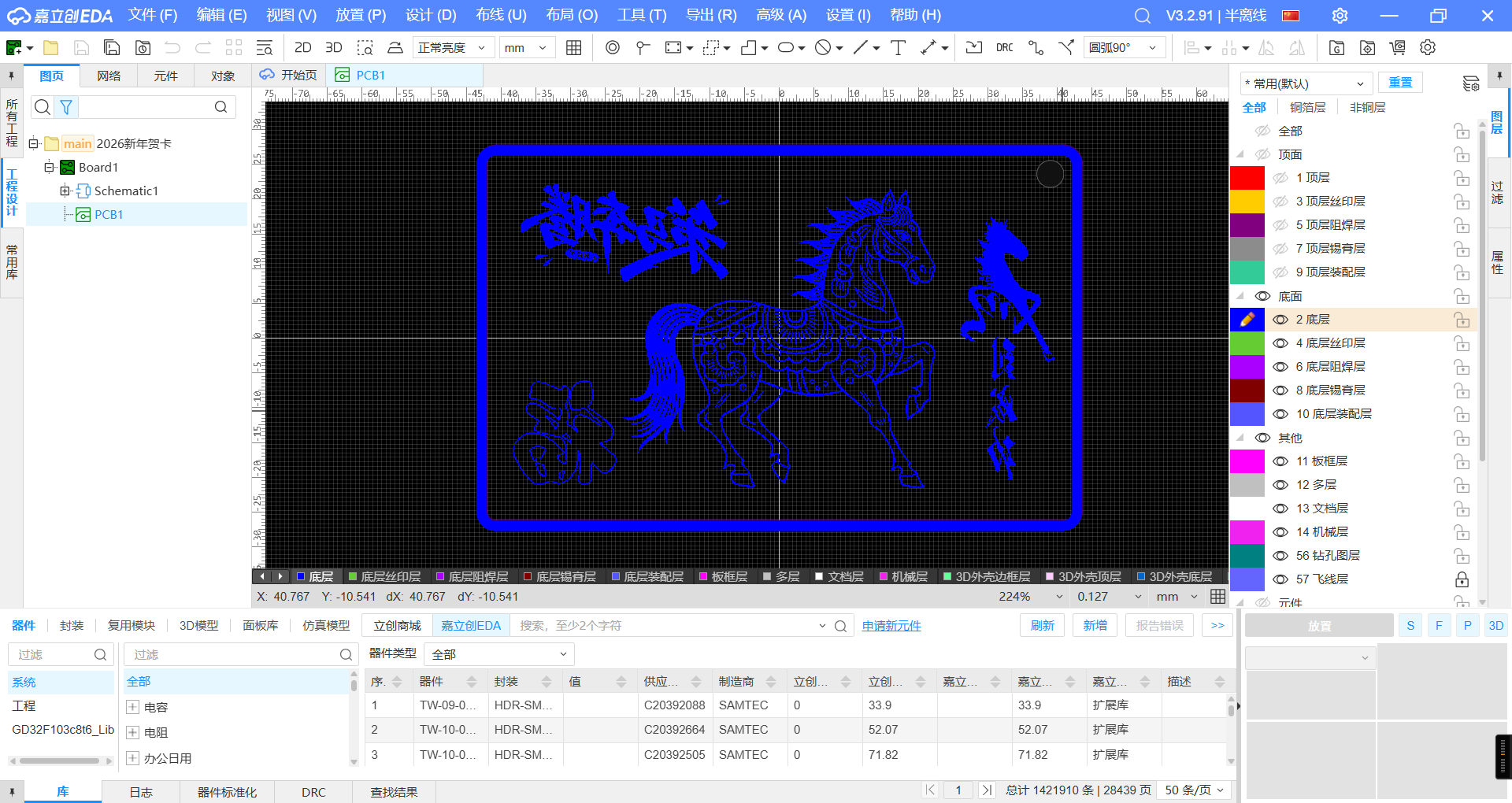

4.3顶层图案绘制

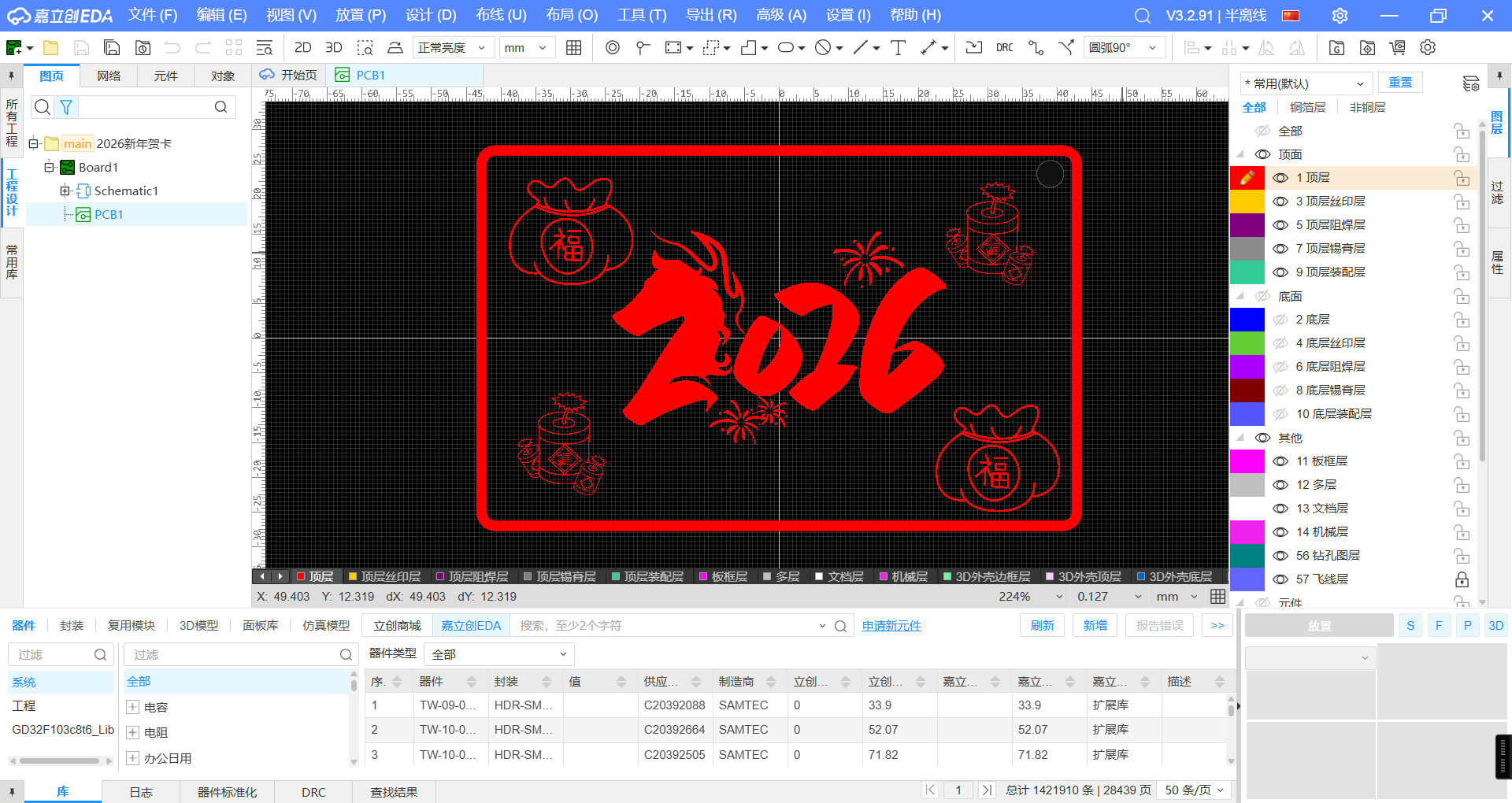

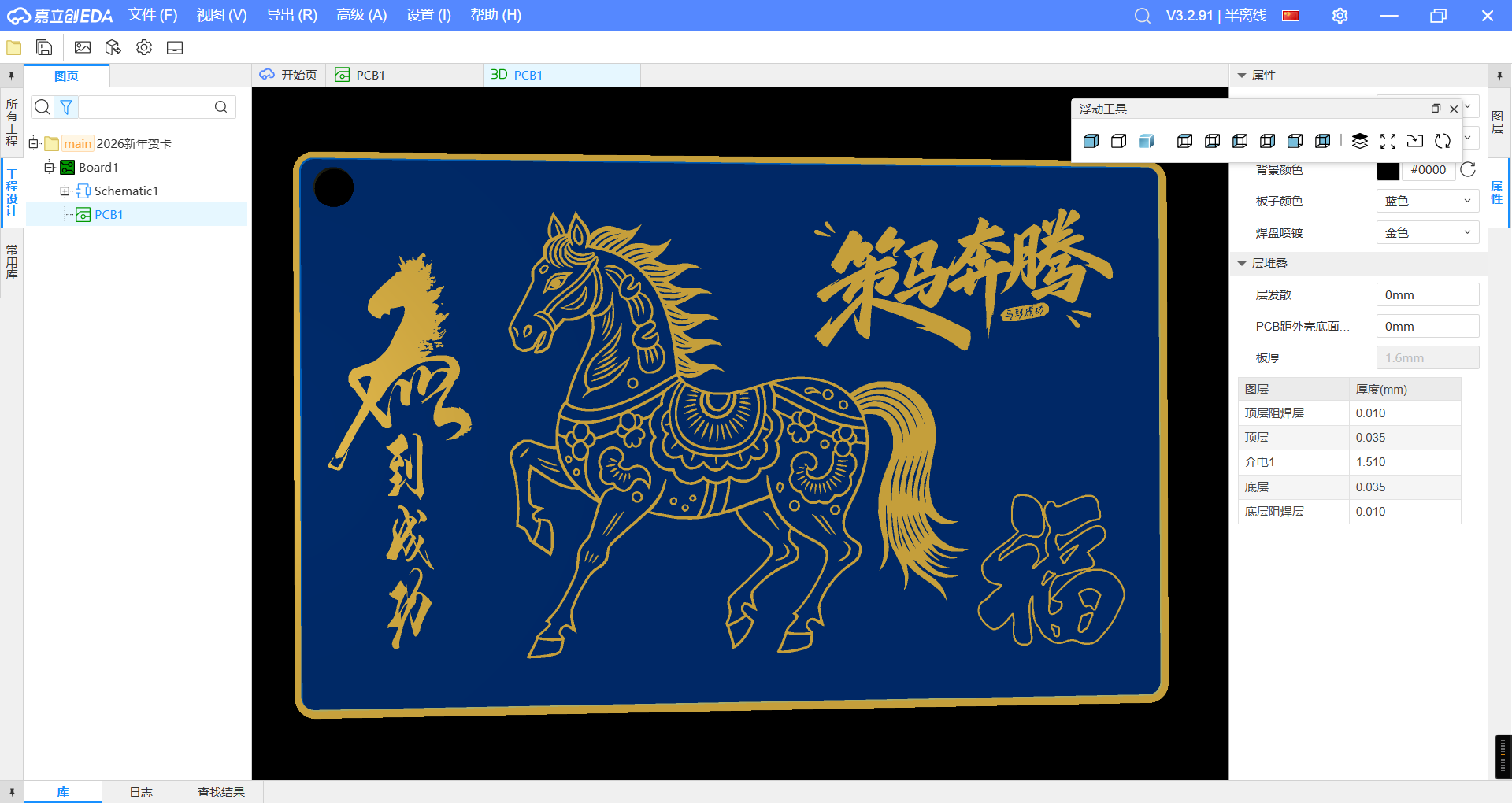

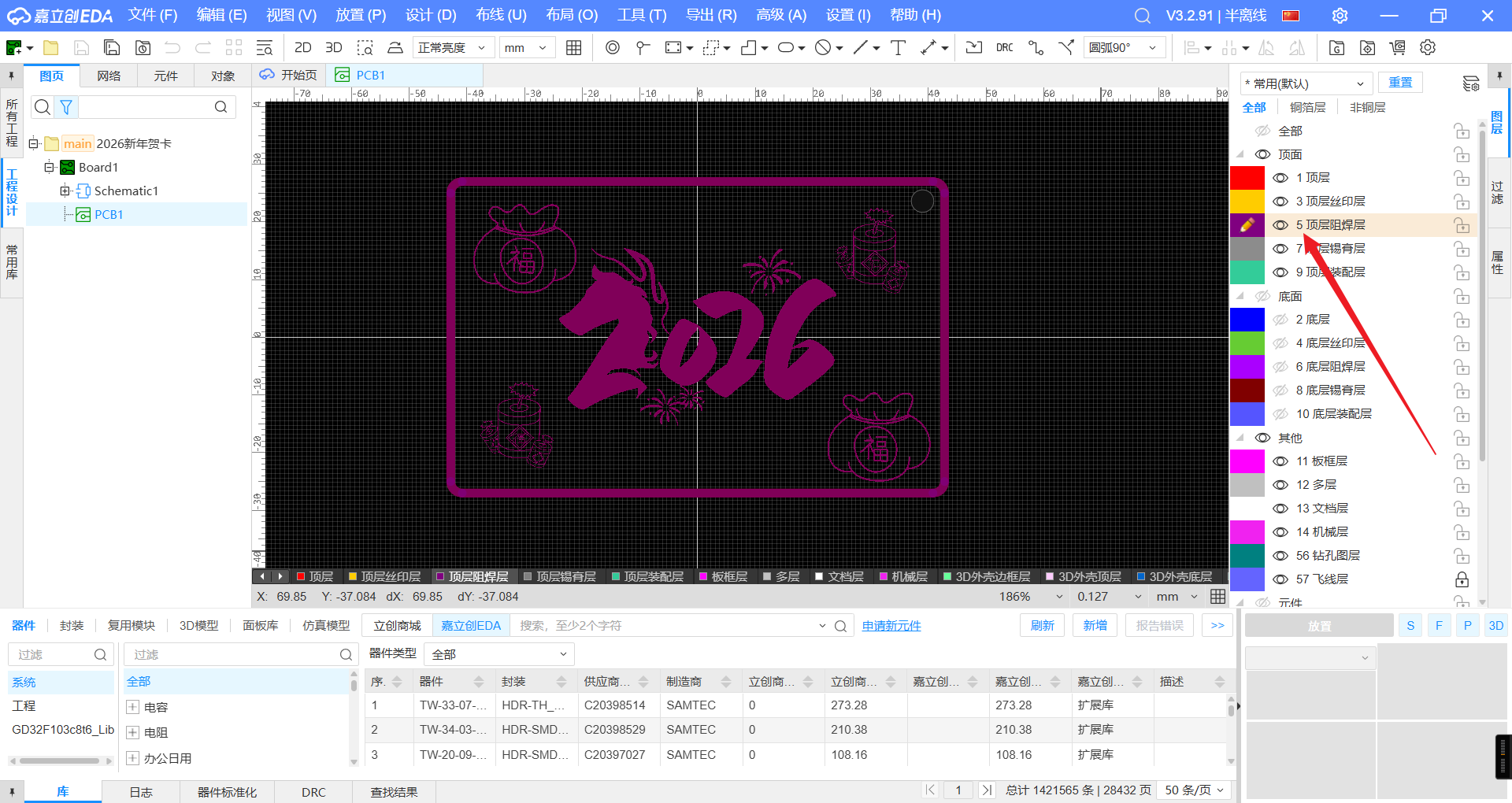

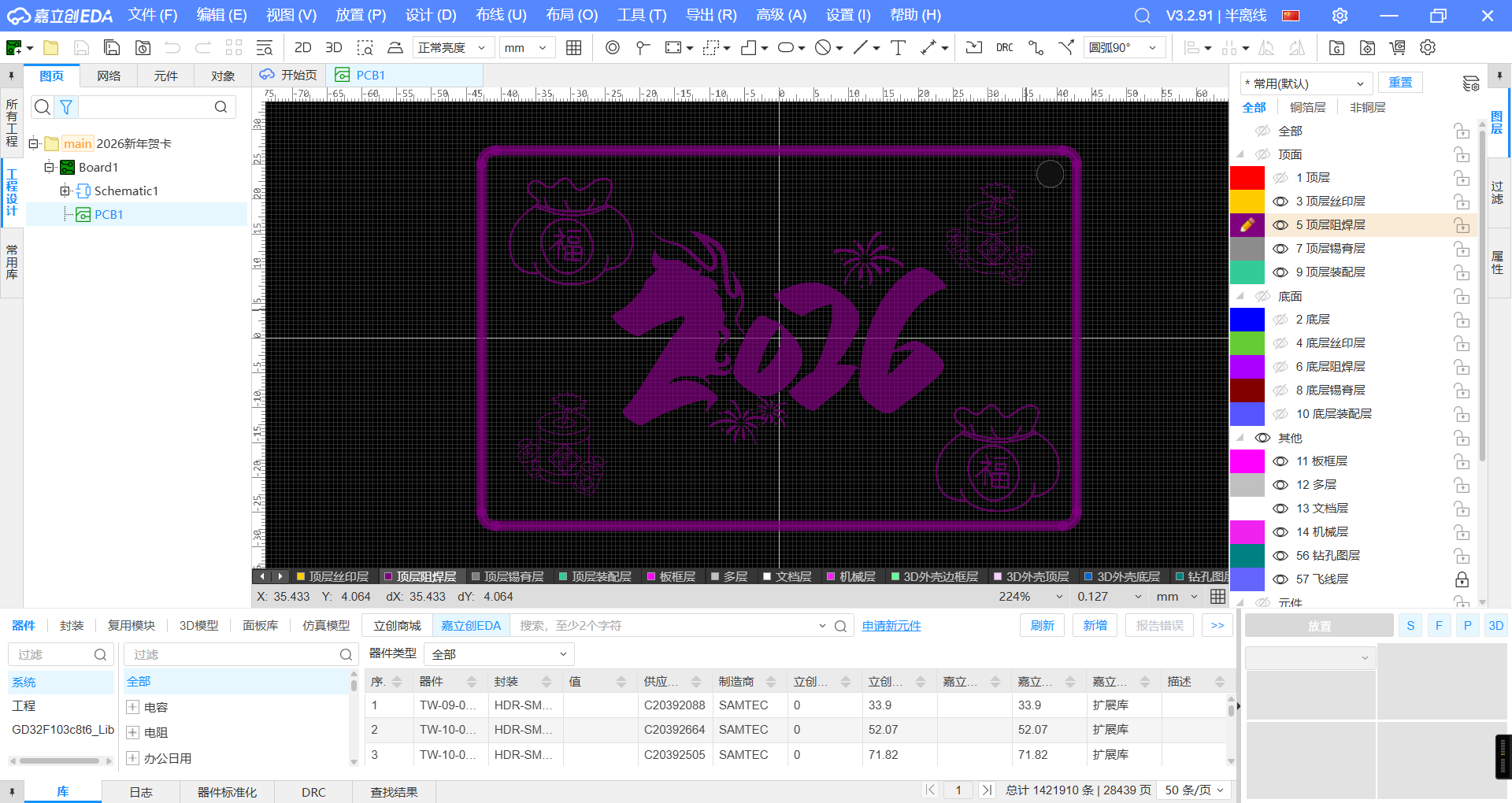

这里我们自己选择喜欢的图案，进行组合。注意顶层和顶层阻焊层图案要重叠！！！

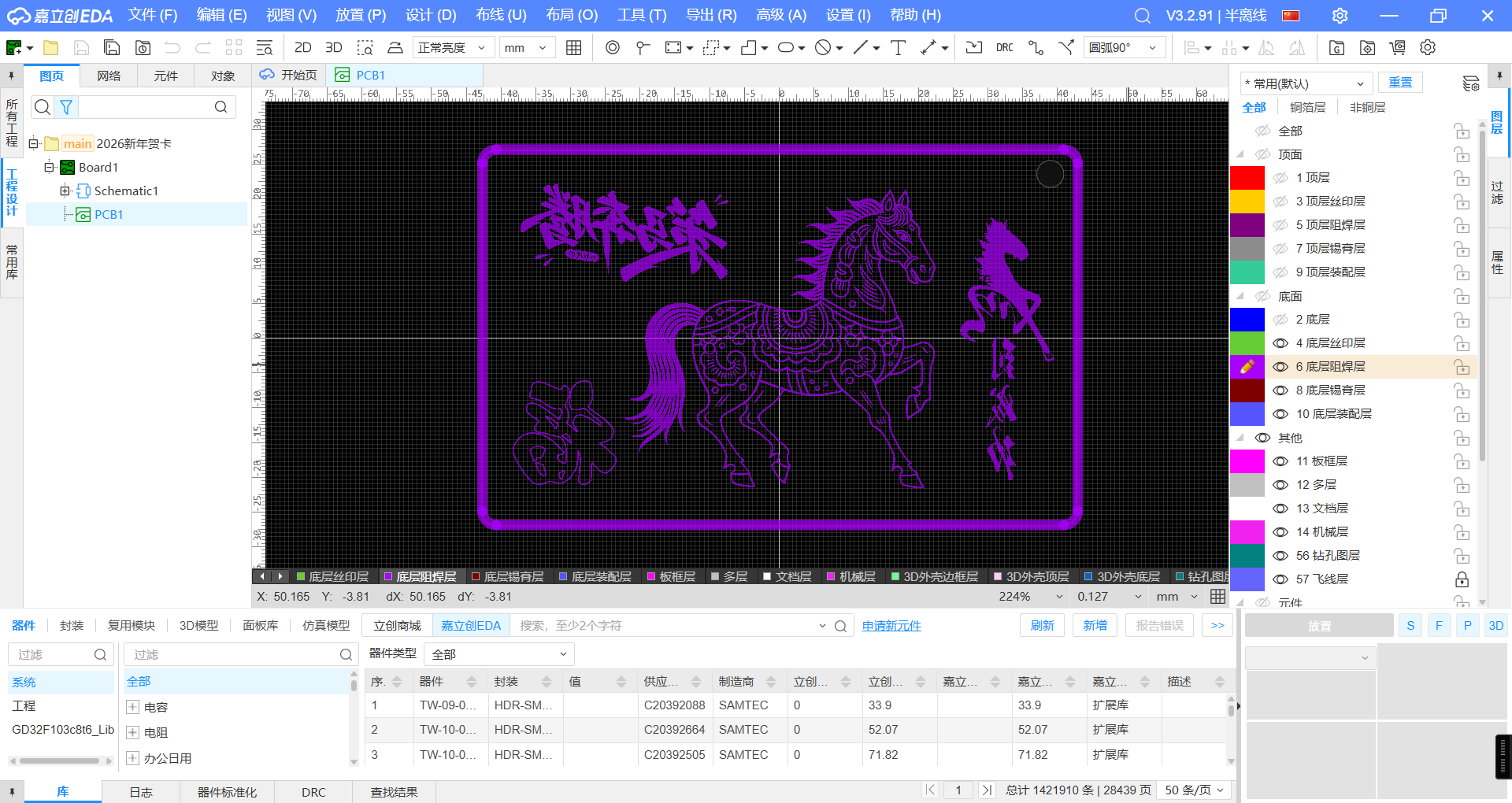

4.4底层图案绘制

底层同理。

4.5金色边框绘制

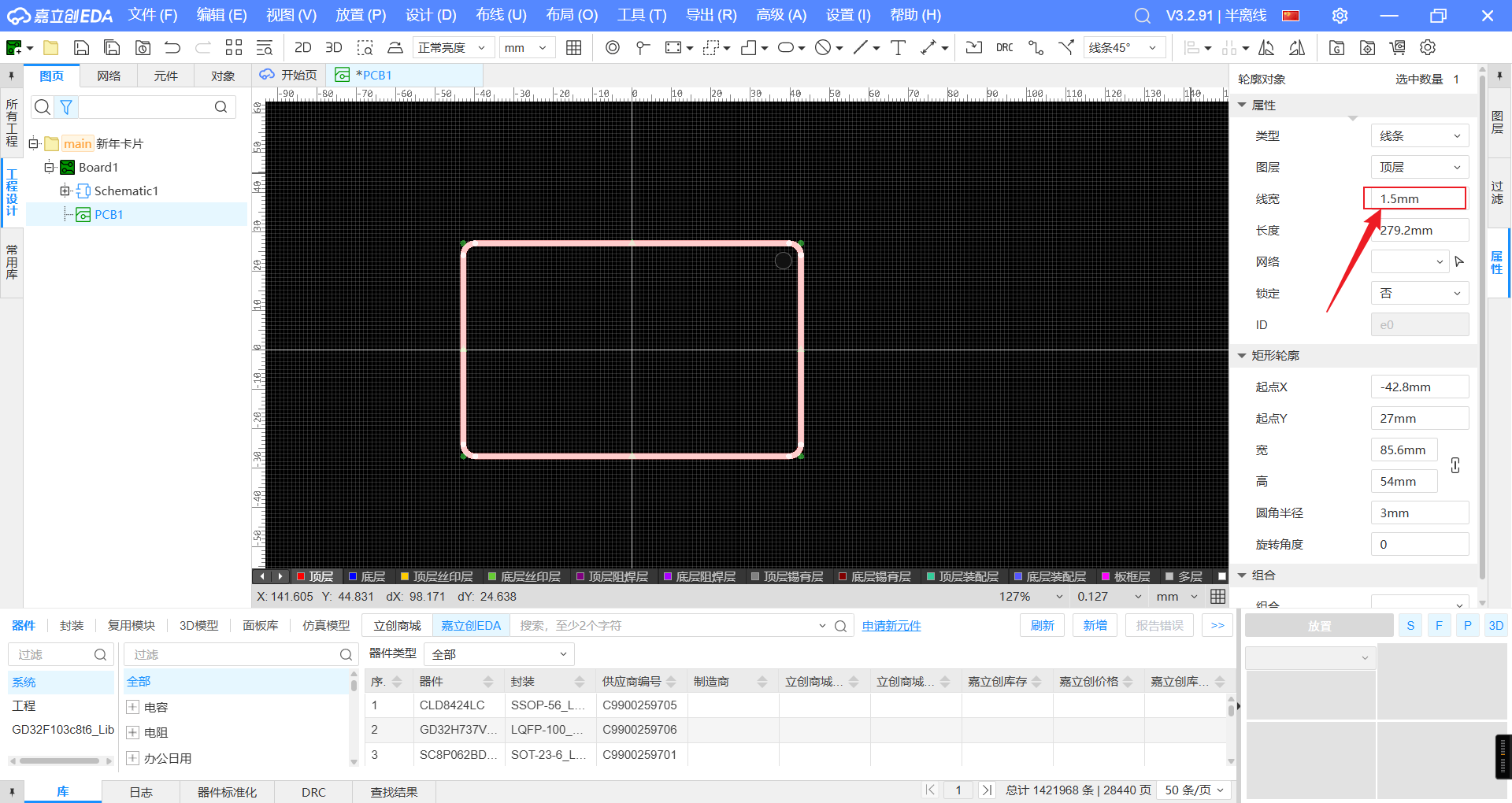

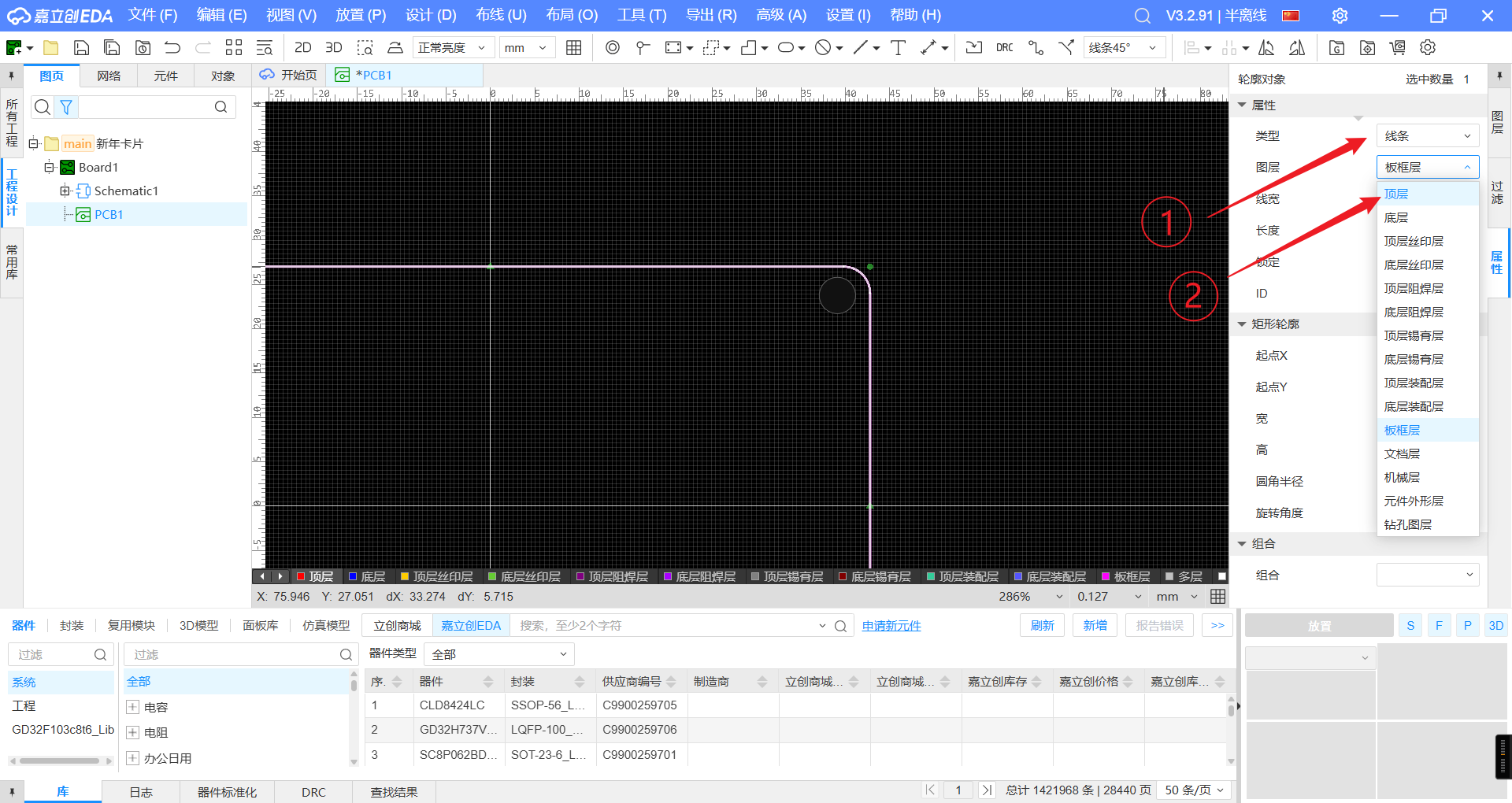

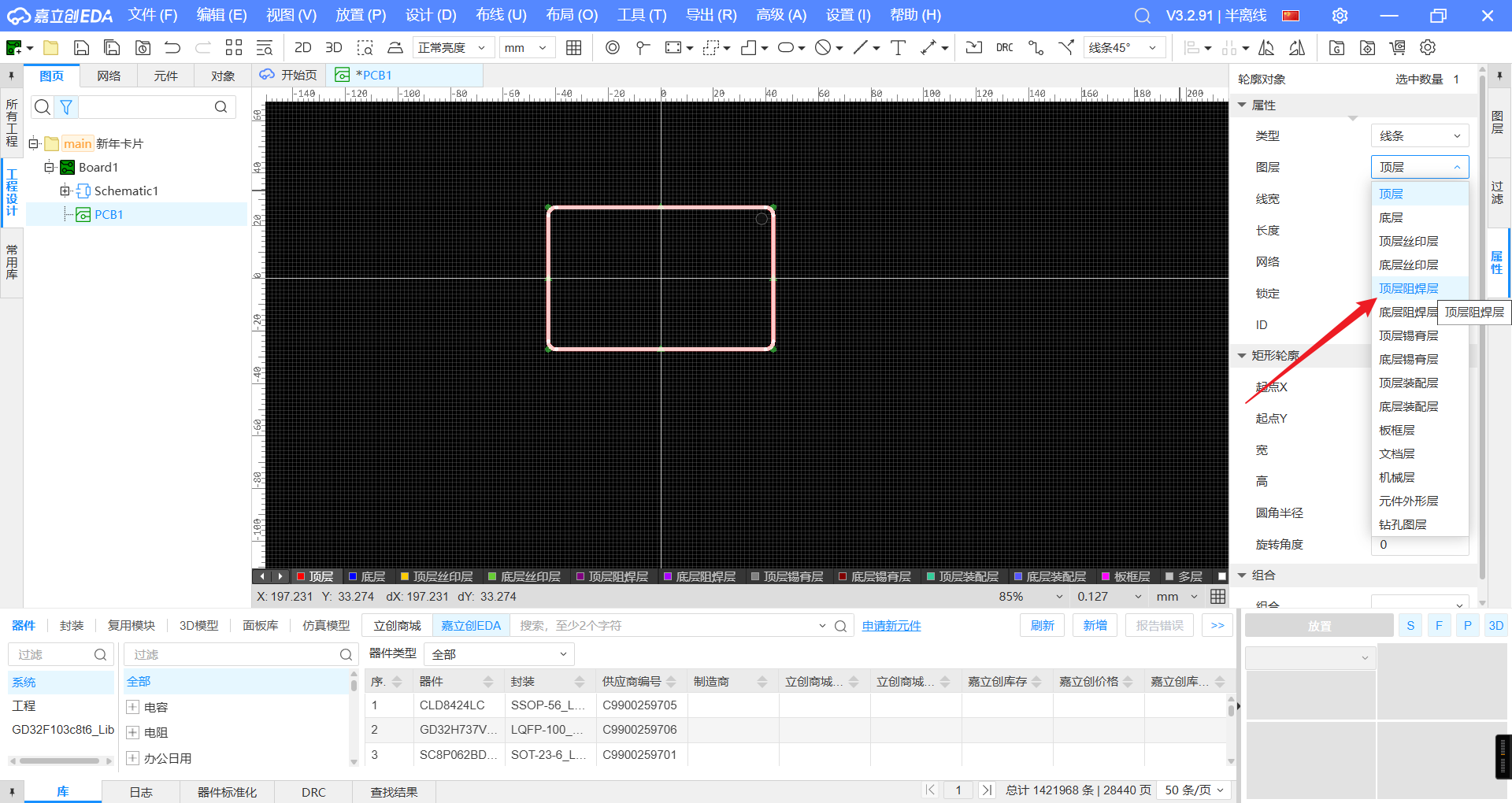

点击选中板框，按照上面重叠放置的方法进行放置。再次选中重叠的板框，在右侧属性中设置为线条—顶层，更改线宽为1.5mm。

再次复制加宽后的线条，进行重叠操作，将其设置为顶层阻焊层。

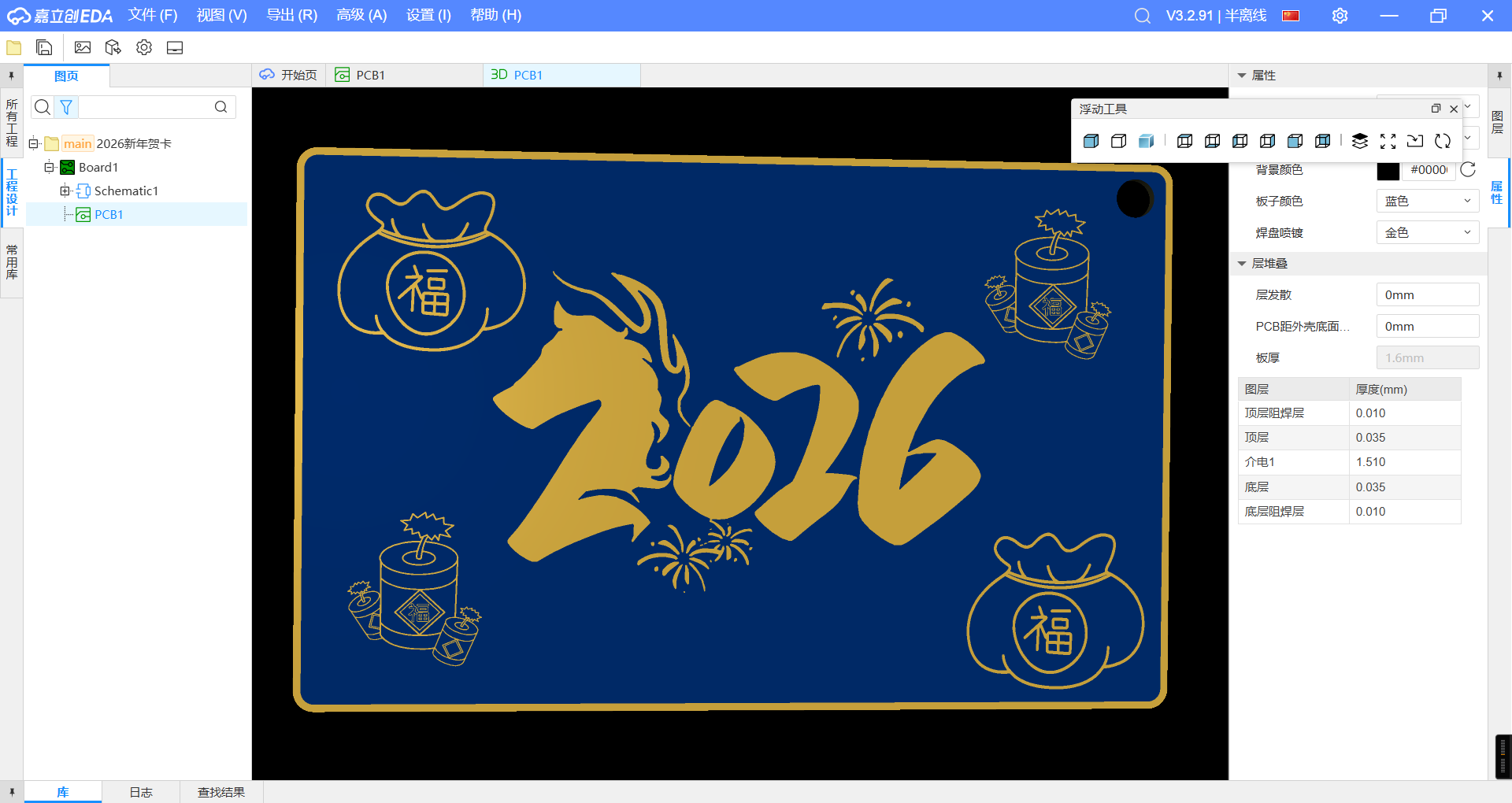

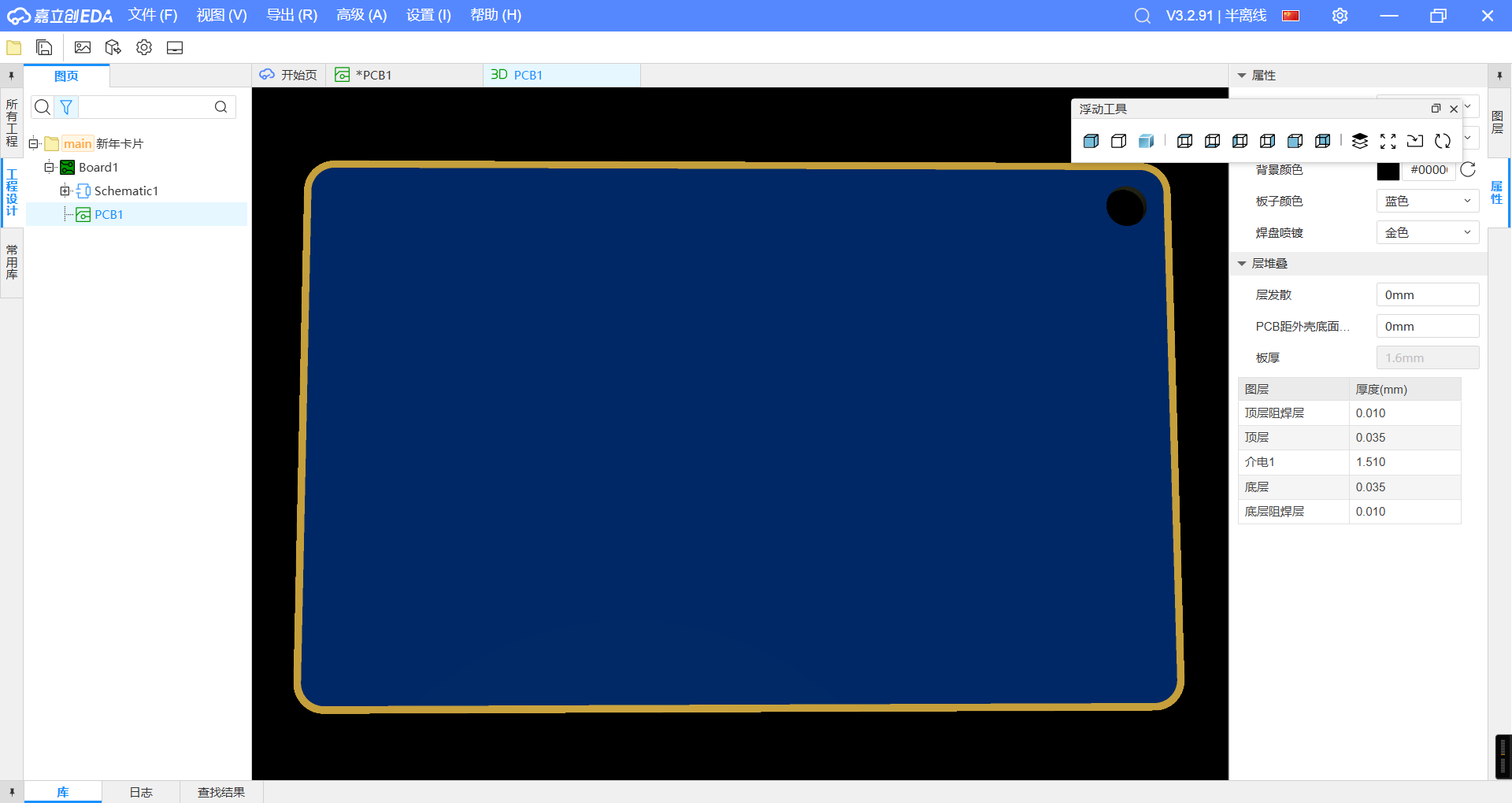

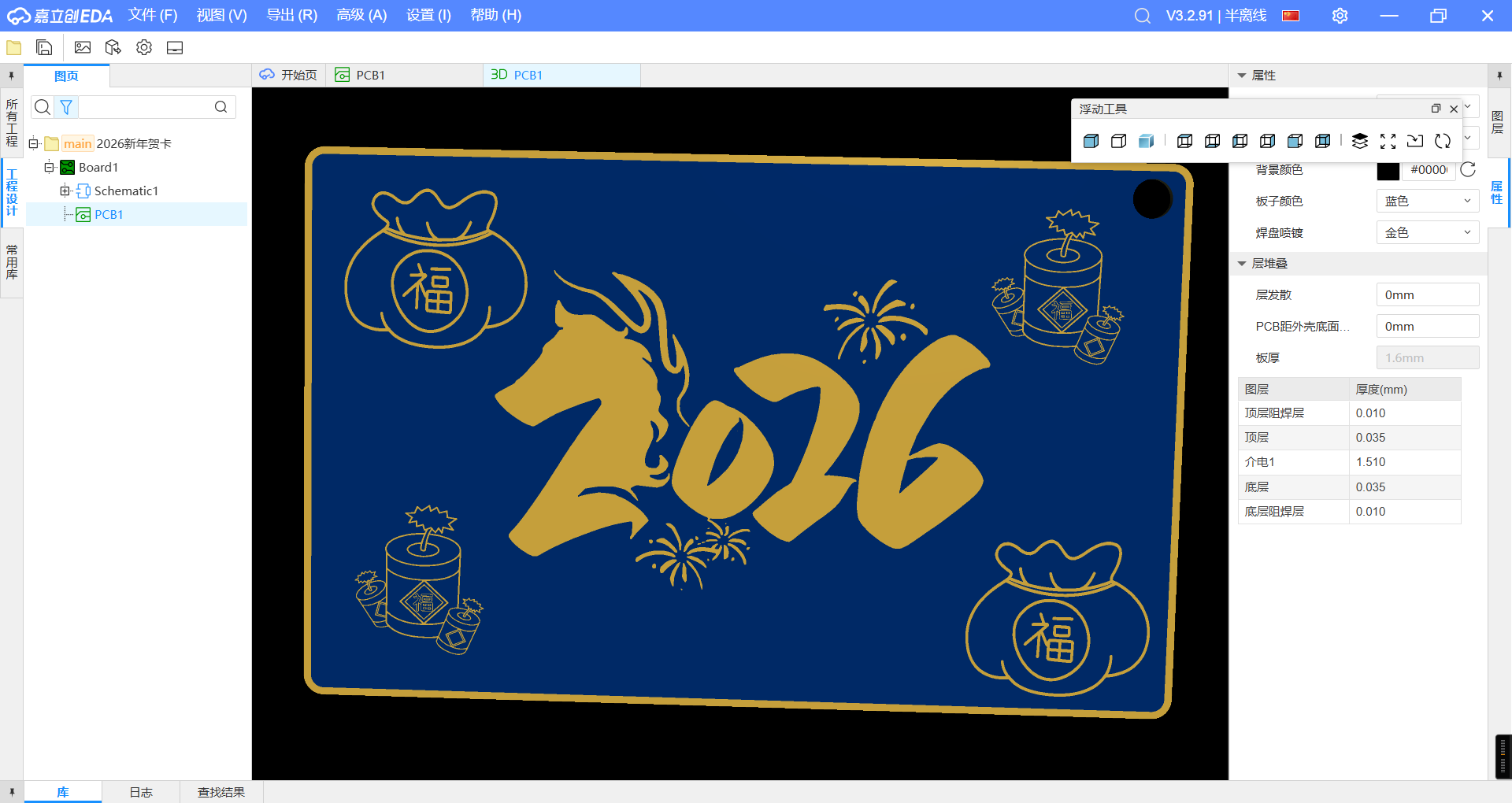

最后我们查看3D模型，金边出现。

五、PCB免费下单

5.1下载嘉立创下单助手

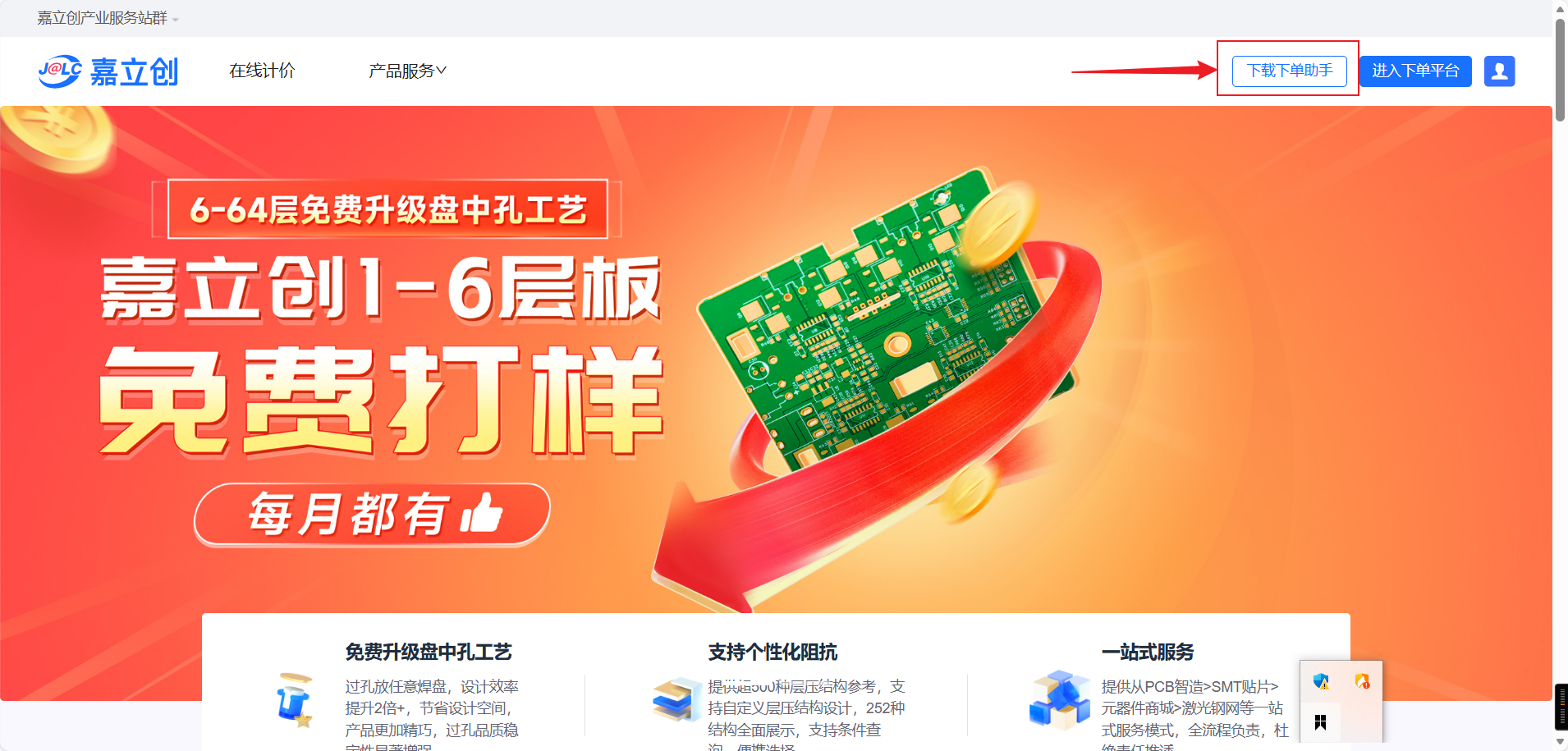

通过百度搜索嘉立创下单助手或者网址：嘉立创-新品牌活动页

完成下单助手的安装和登录账号。

5.2领取免费卷

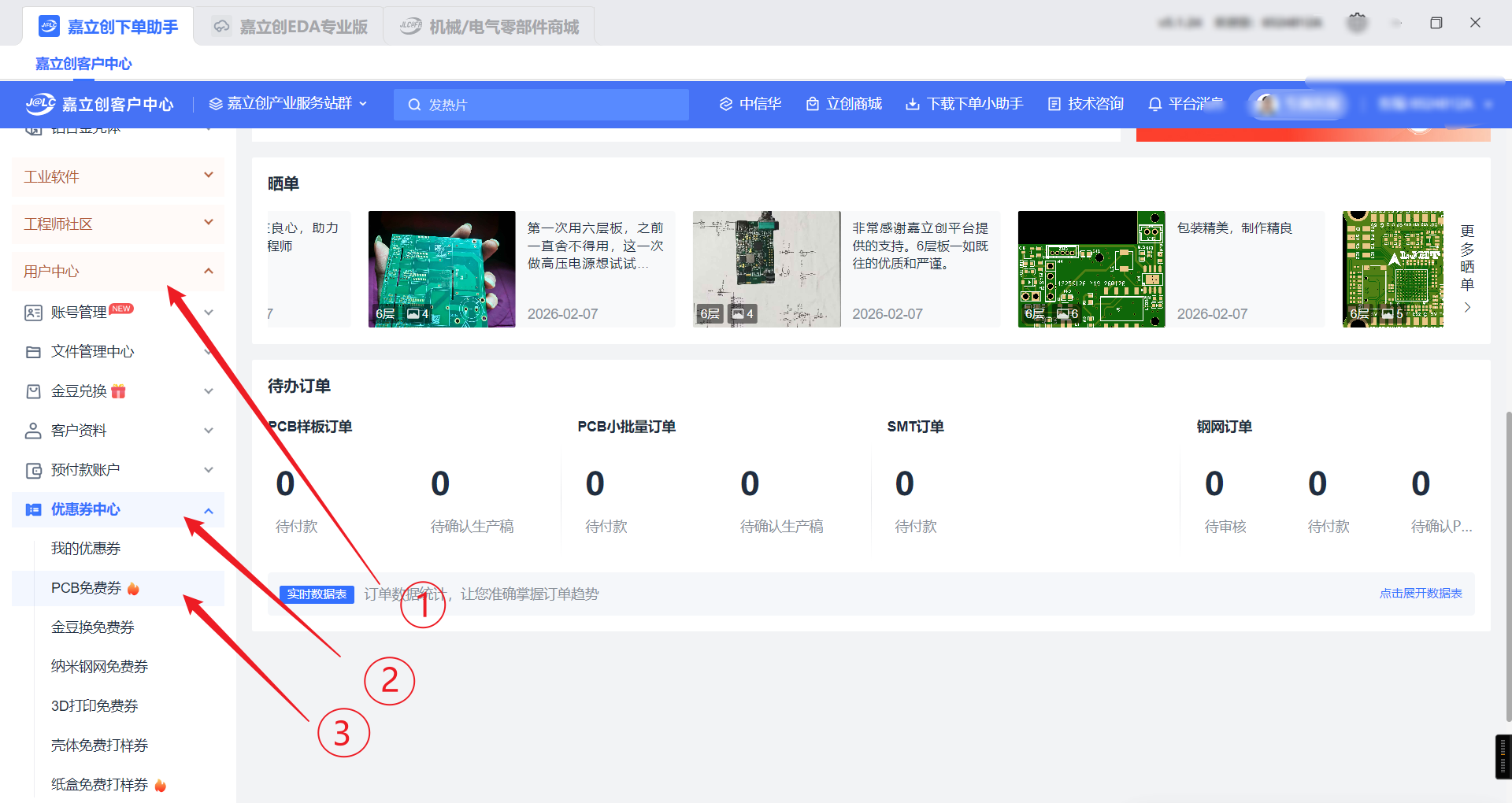

依次点击用户中心—优惠卷中心—PCB免费卷

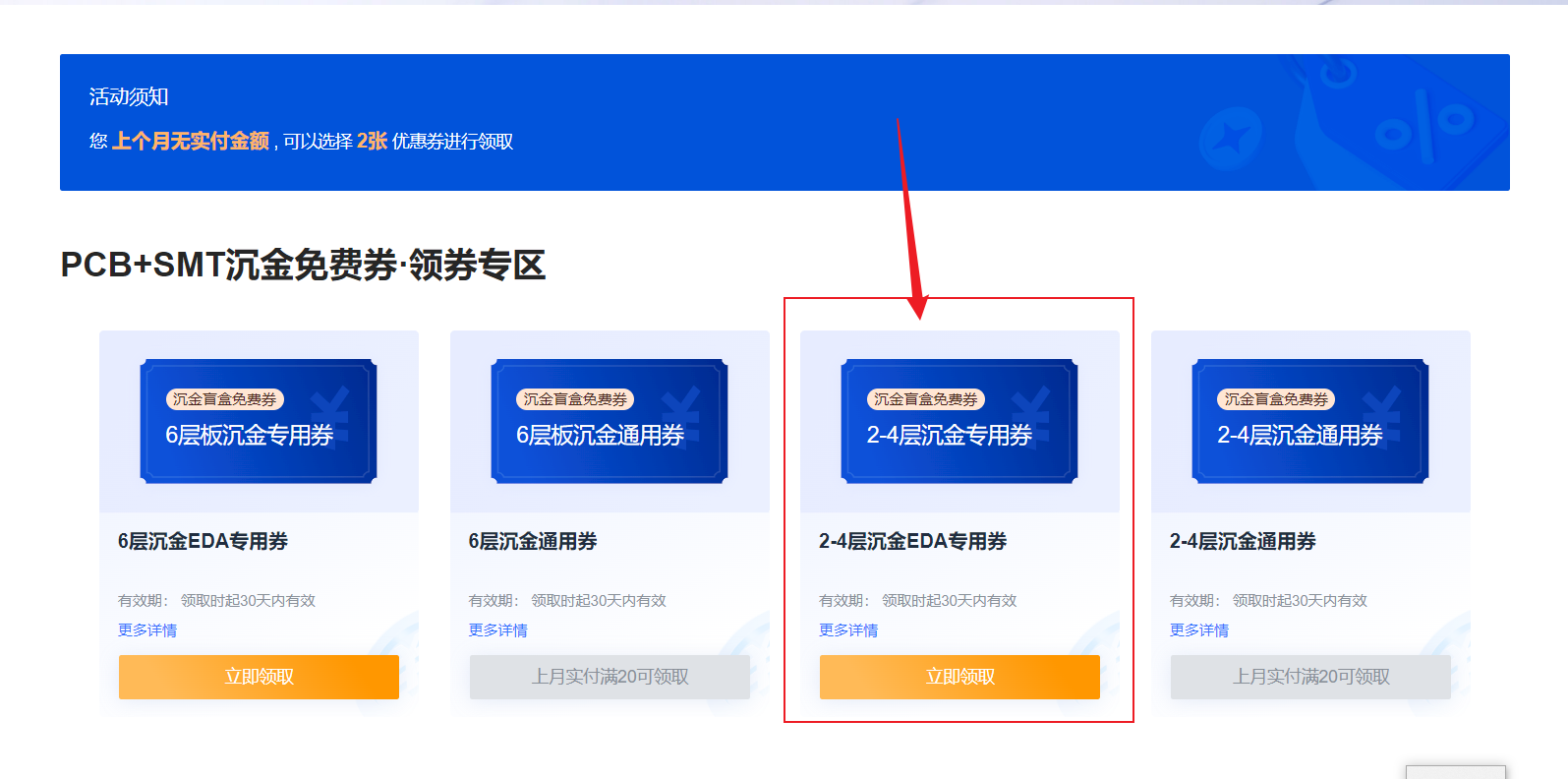

沉金卷需要考试获得，这里大家可以把问题截图交给豆包回答，很容易就可以通过领取了。

5.3导出工程文件

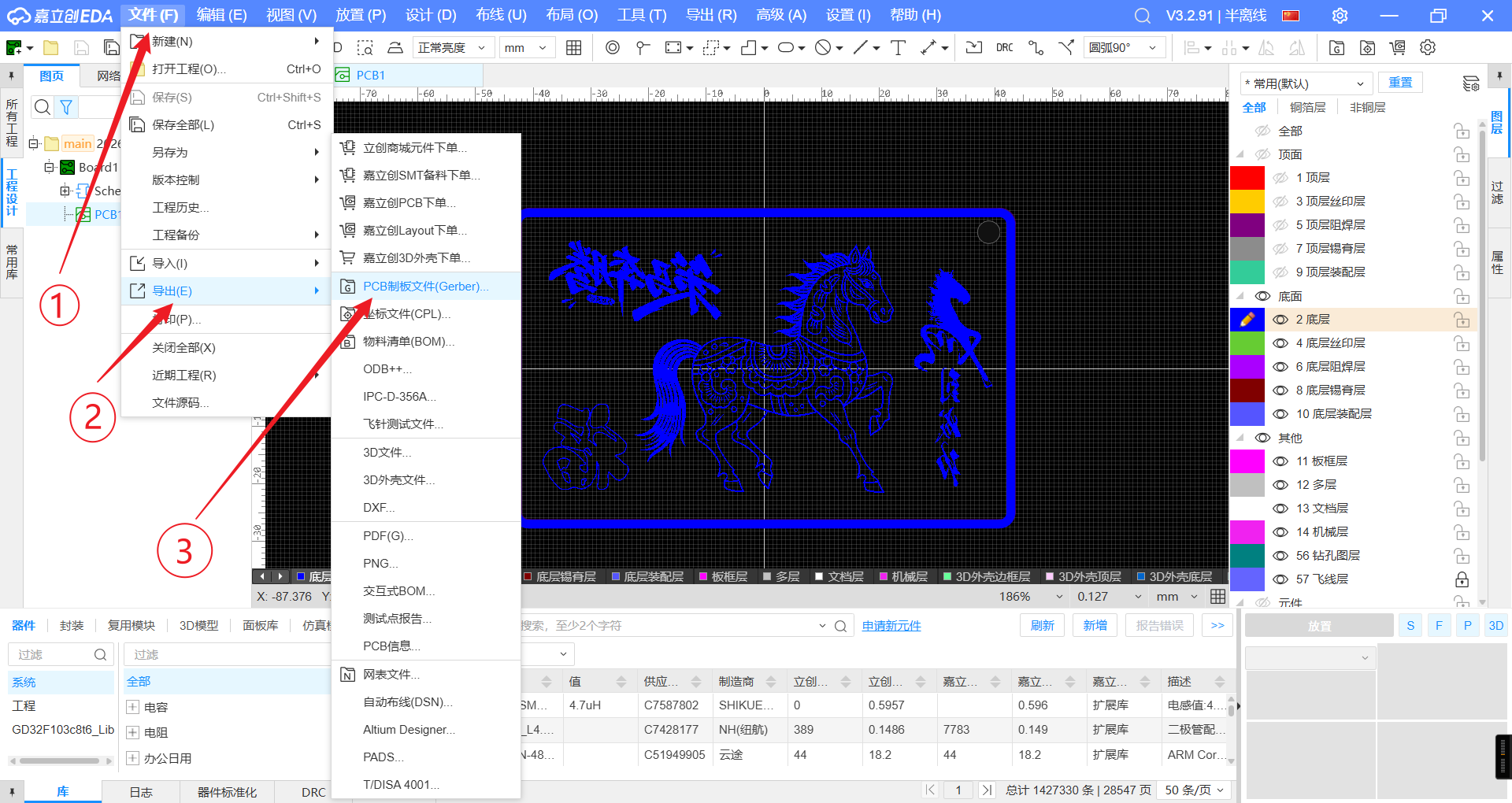

在工具栏依次选择文件—导出—PCB制版文件（GerBer）。

5.4下单

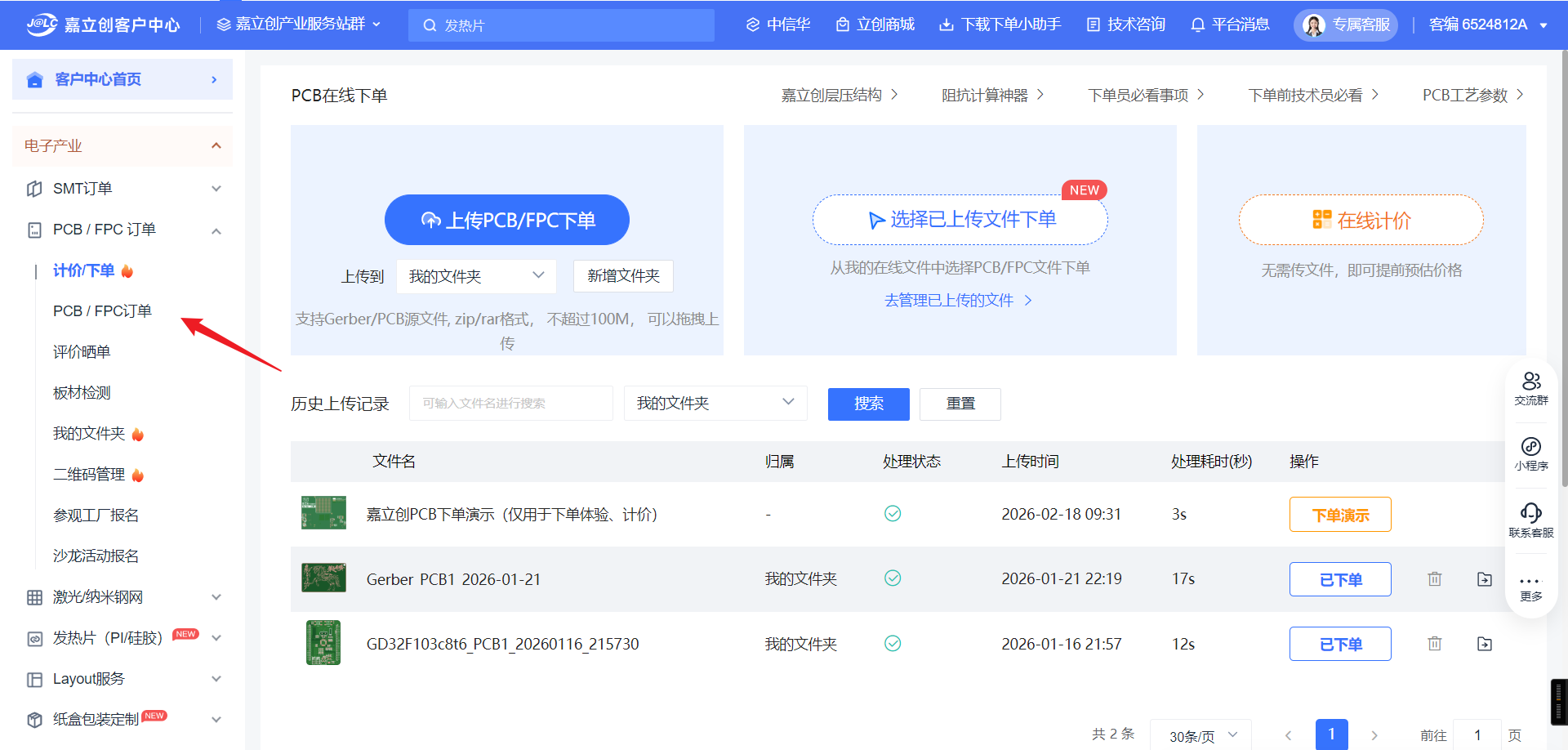

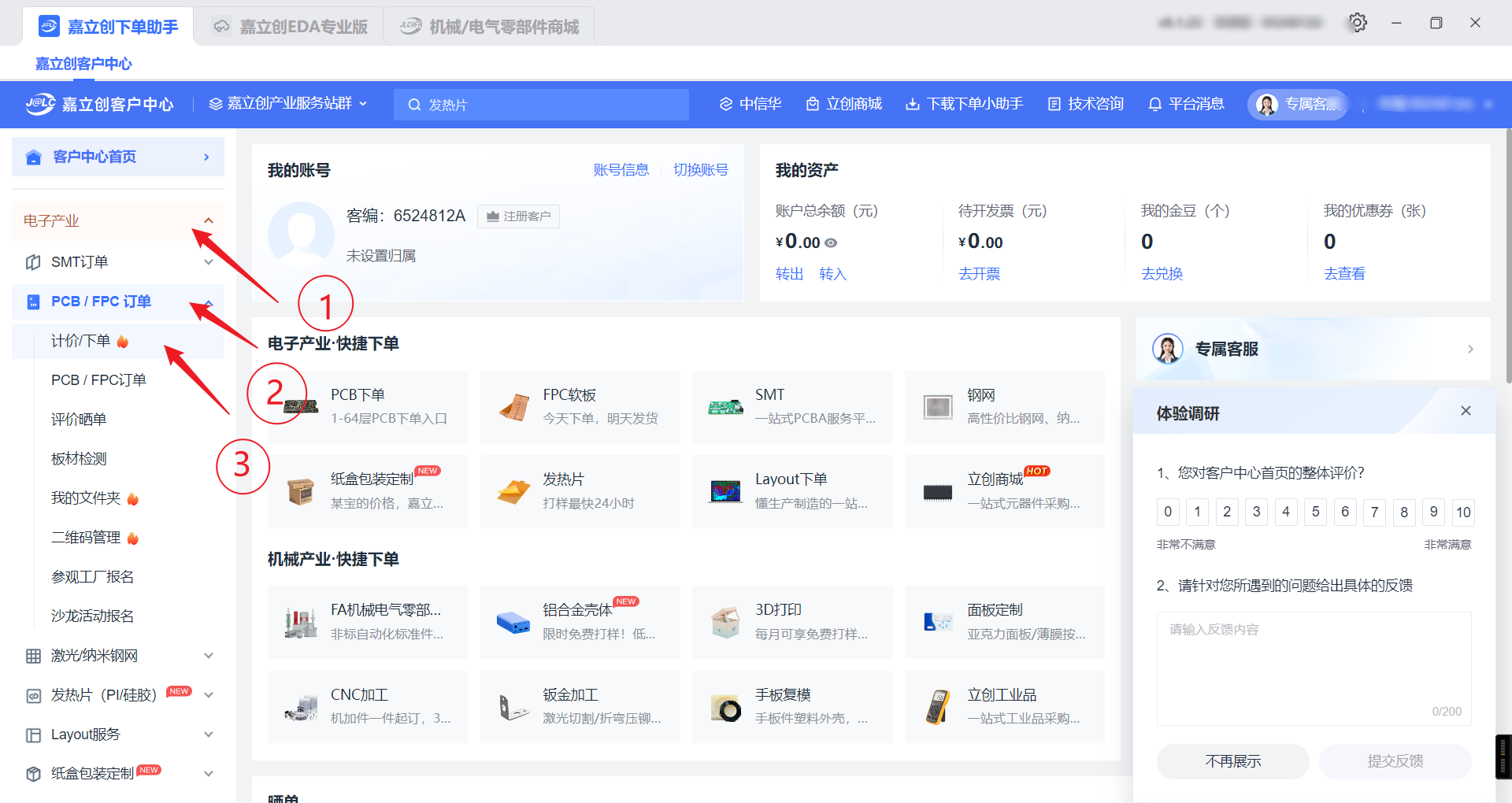

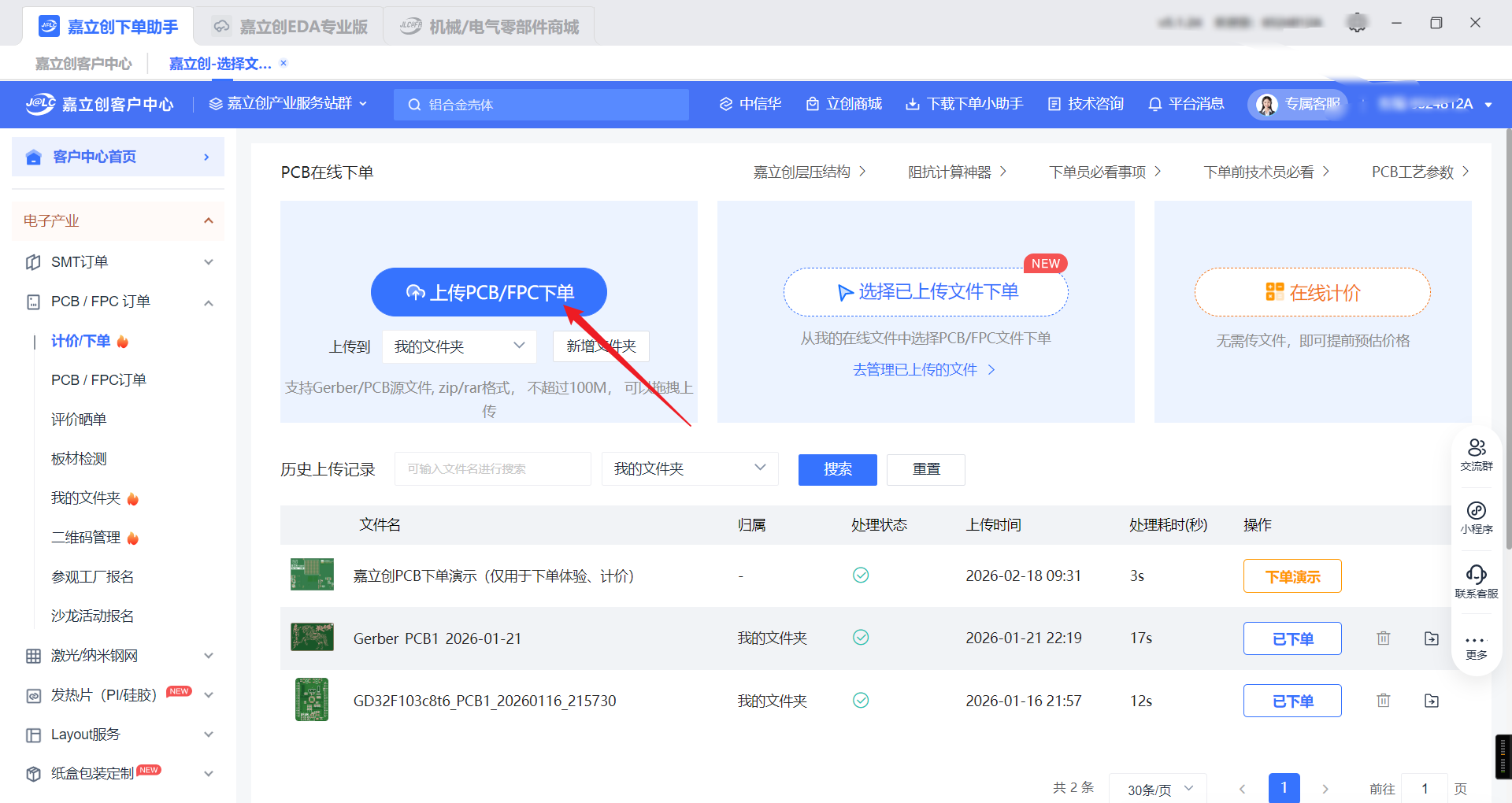

在嘉立创下单助手中，依次点击左侧PCB/FPC订单—计价/下单，导入上述导出的GerBer文件。

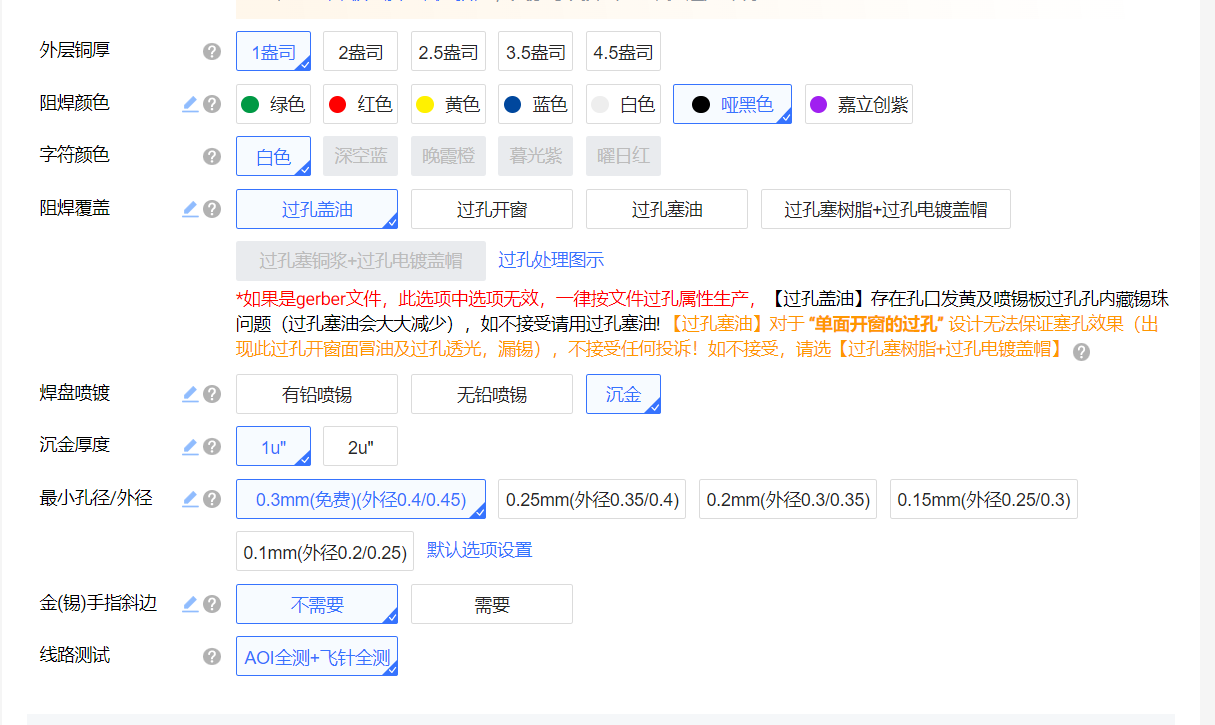

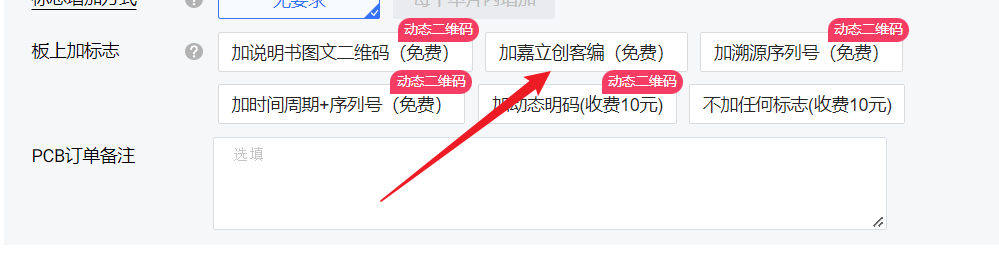

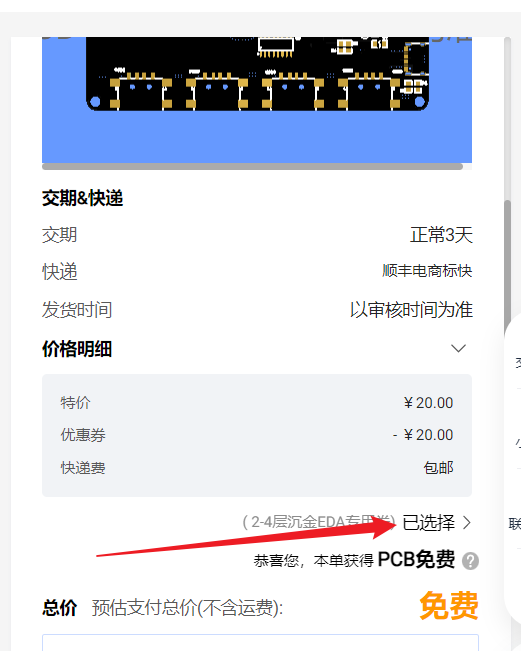

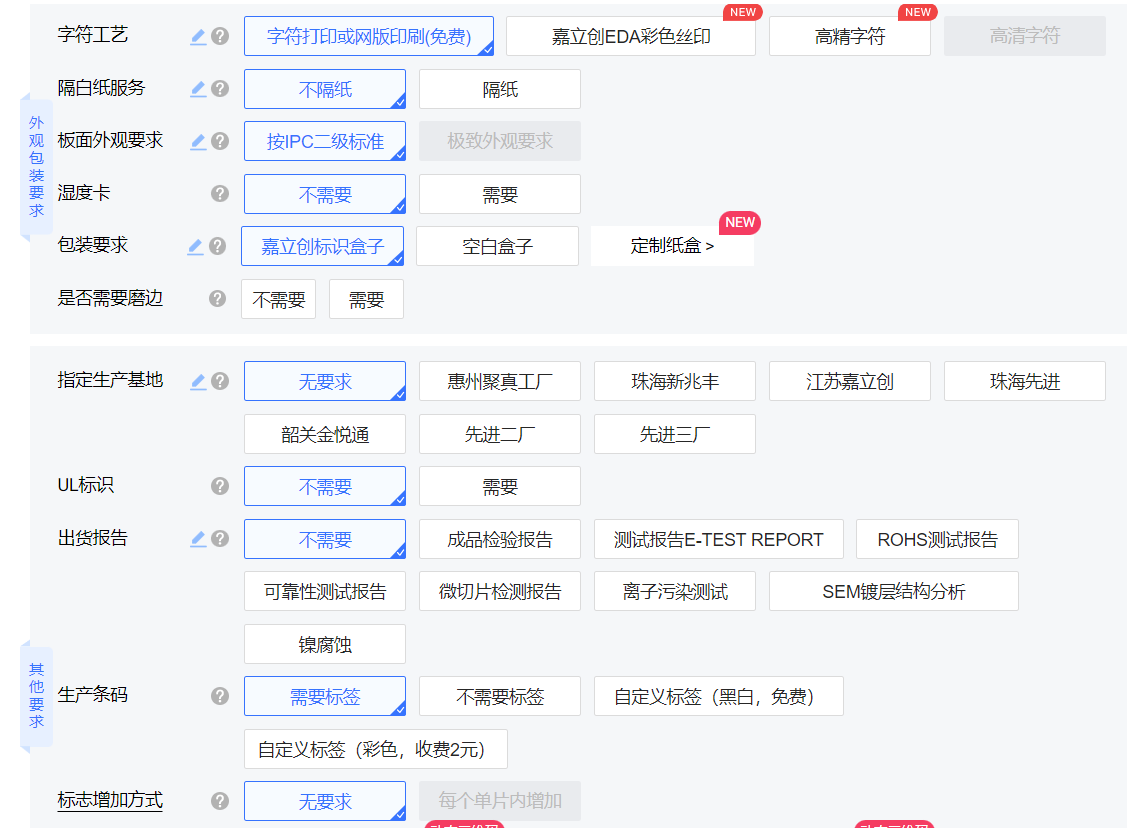

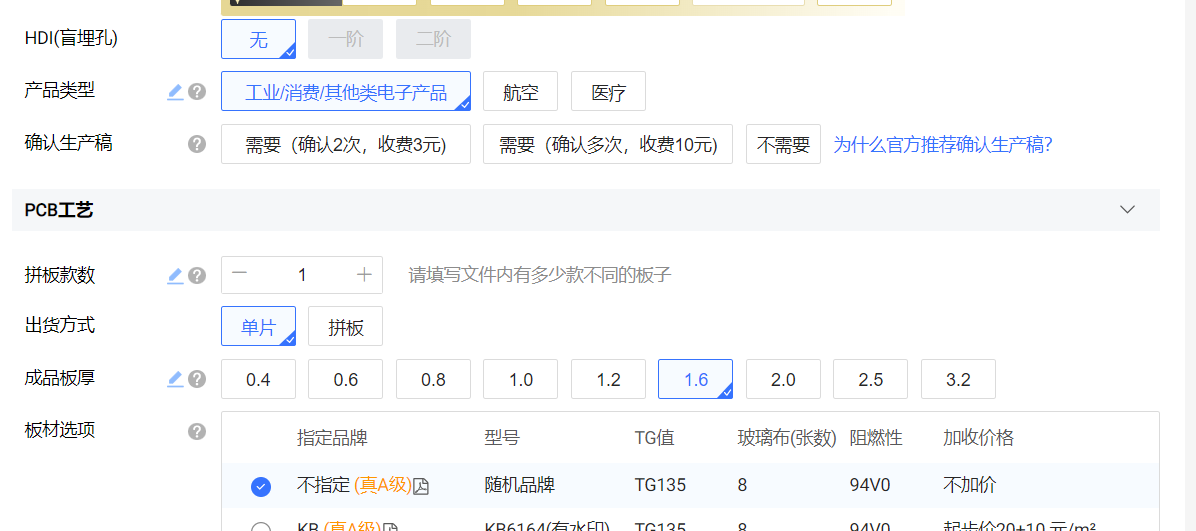

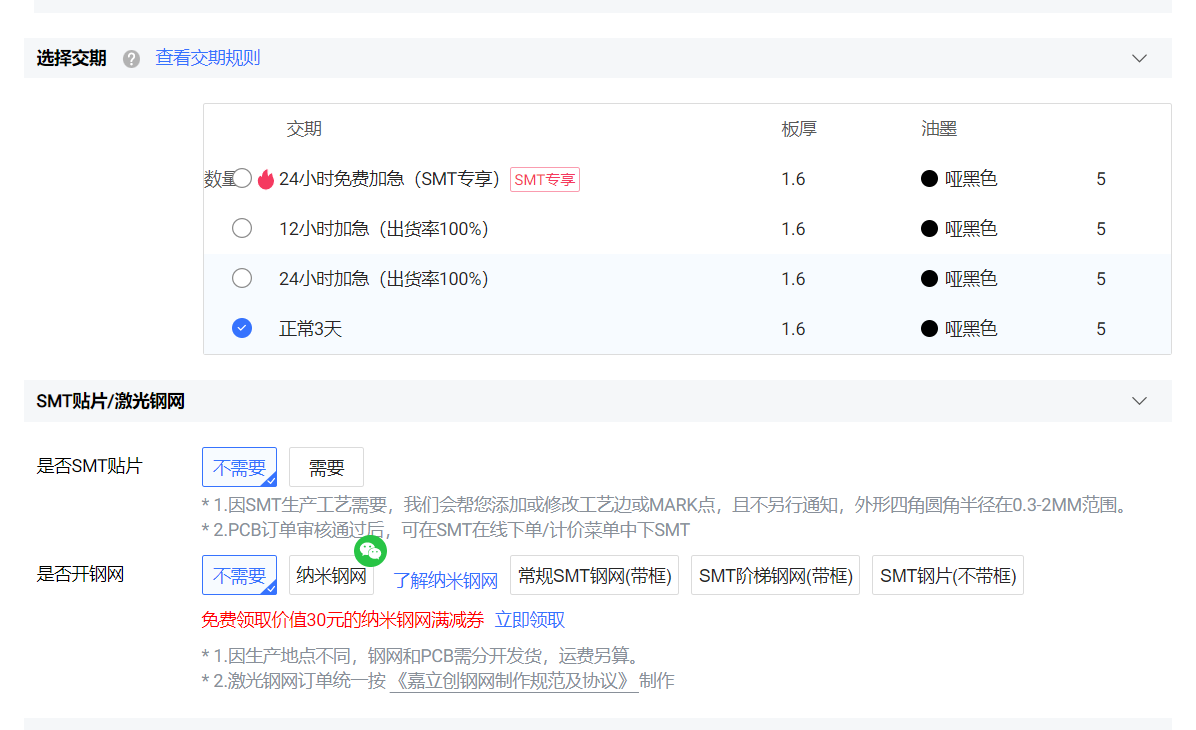

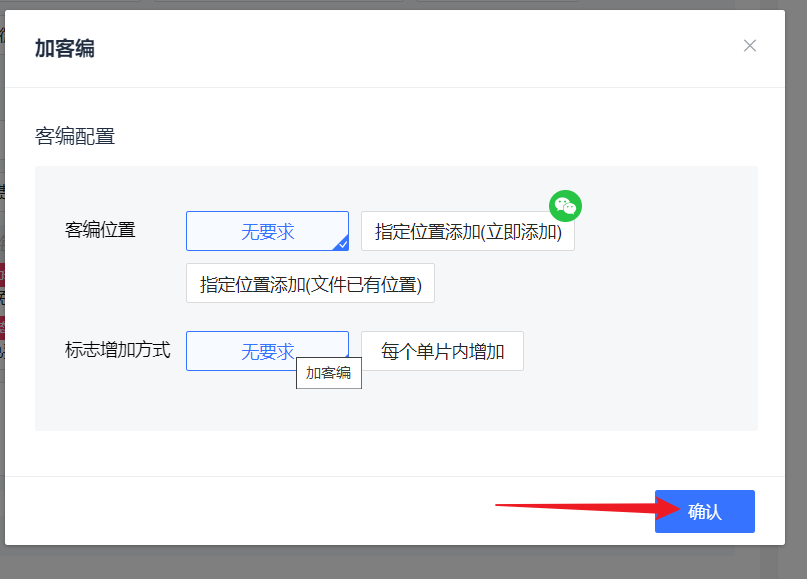

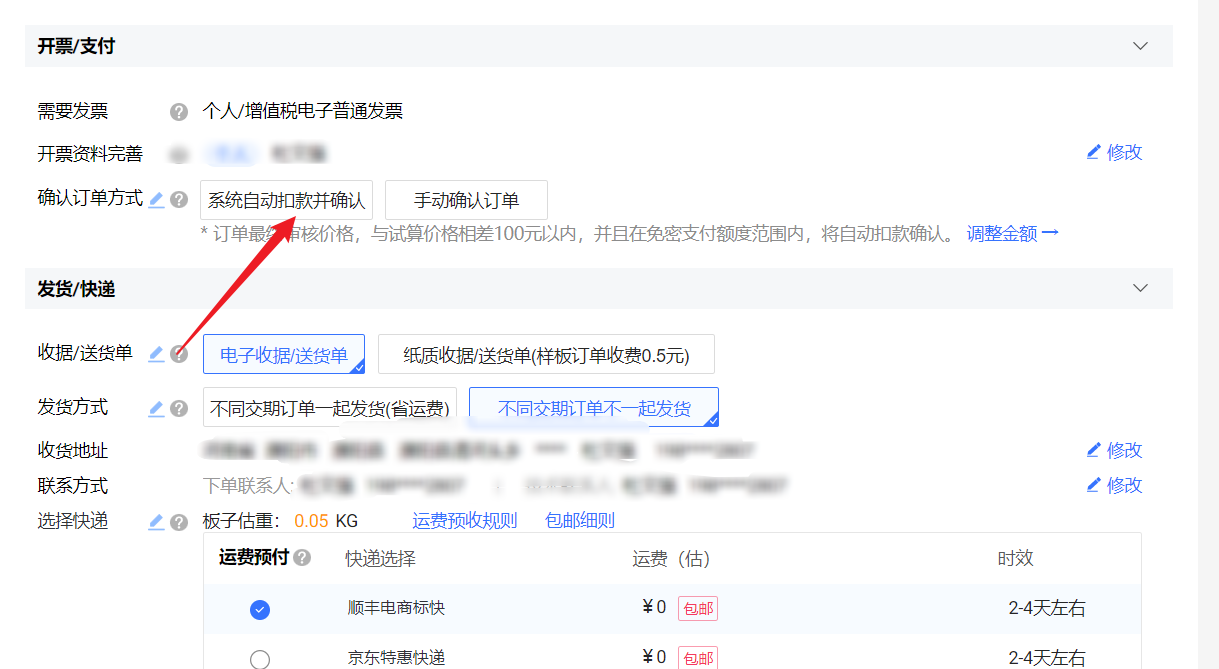

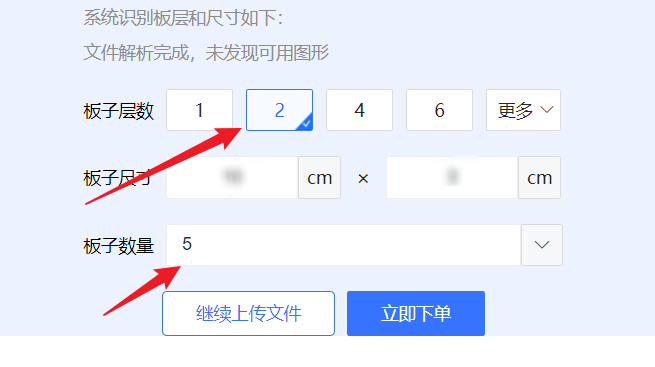

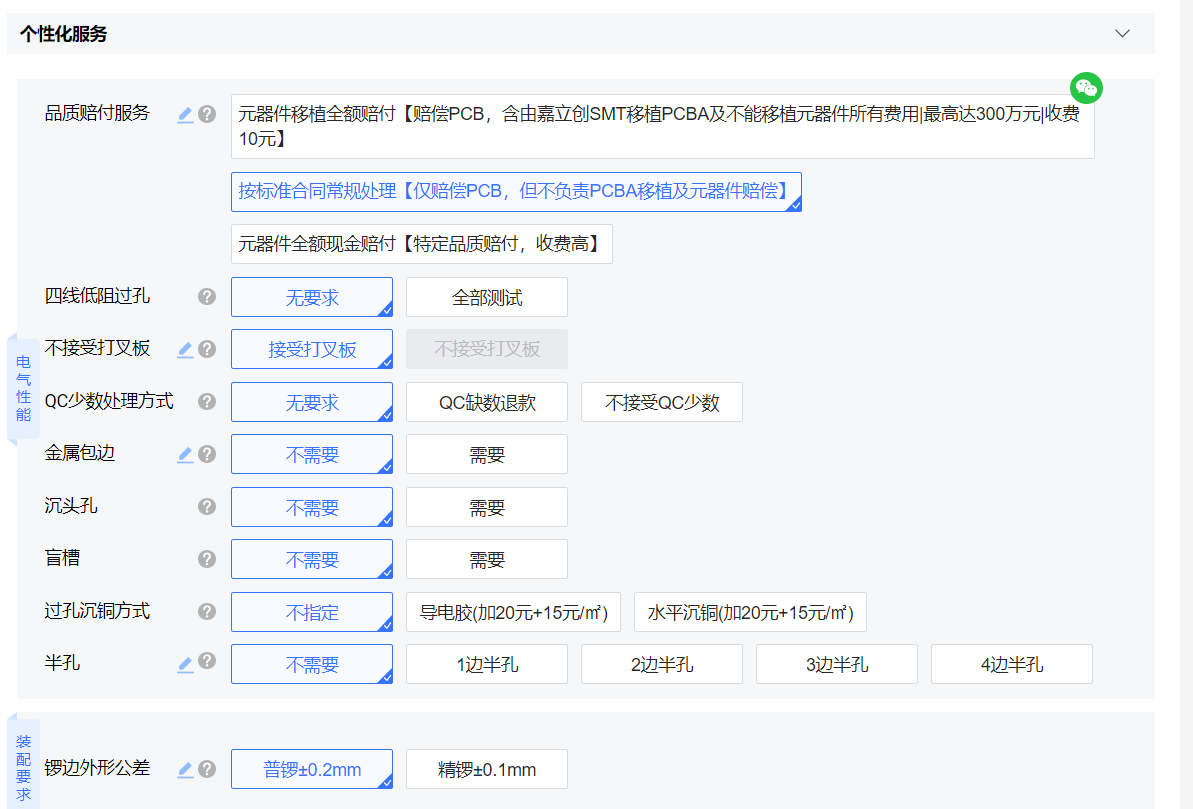

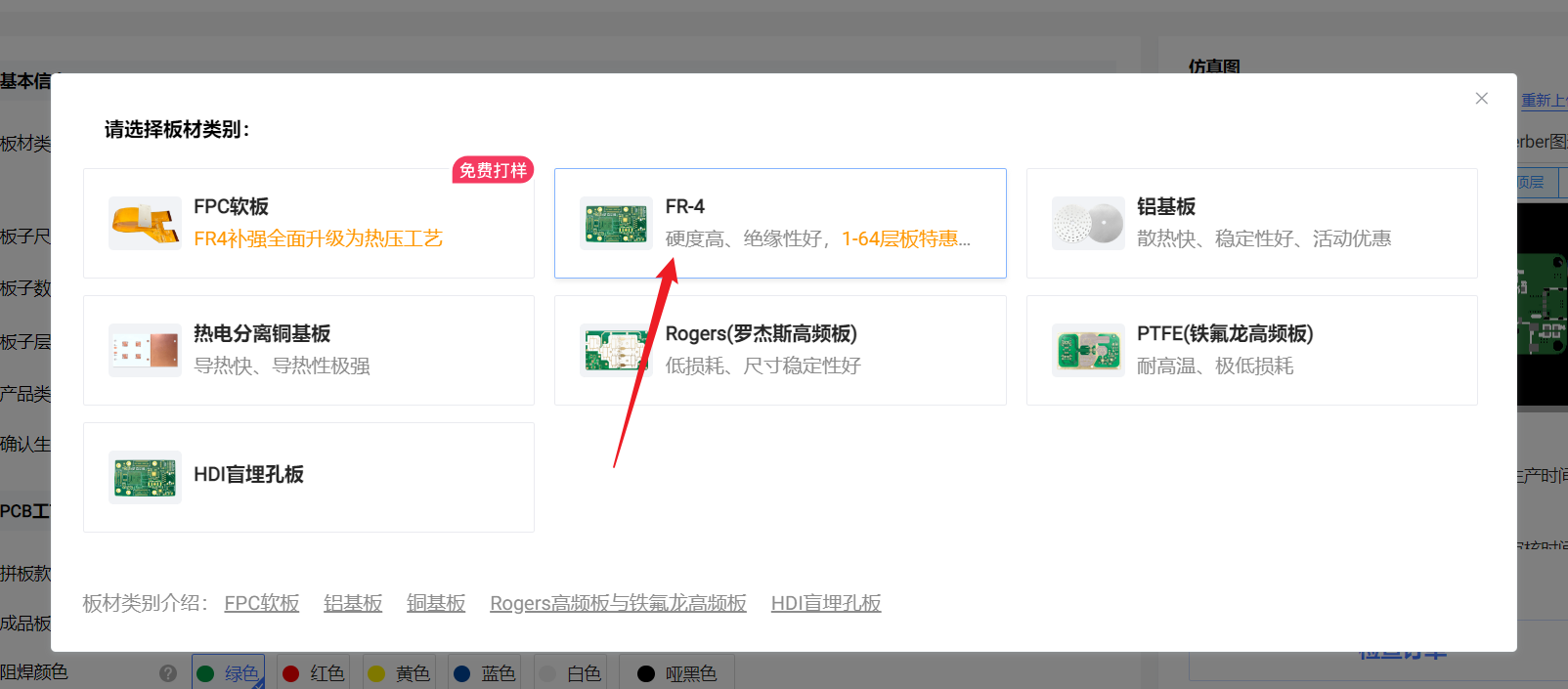

进入下单页面后，我们需要填写相关信息。

5.5跟踪制作

点击PCB/FPC订单，在点击进度跟踪，即可查看。

、至此我们完成了PCB卡片制作的所有环节，静心等待快递把！！！
