一、下载插件

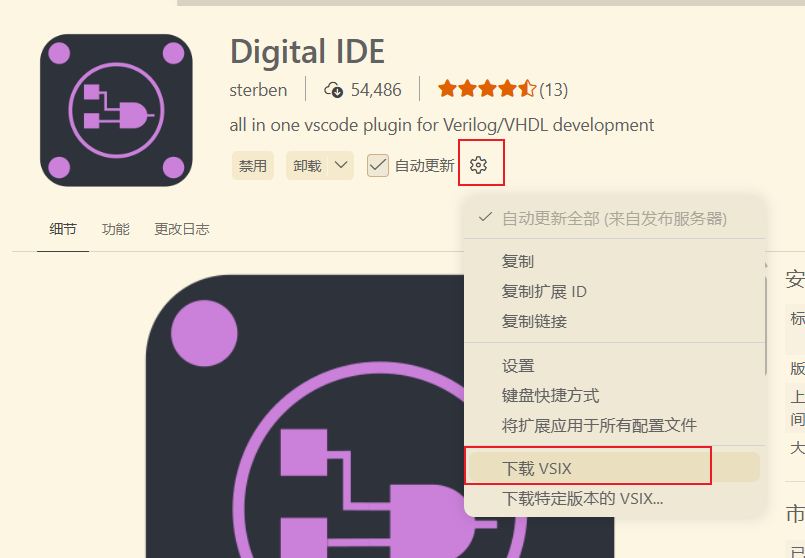

在vs code中下载如图所示插件(digital IDE)：

下载为特定版本（选最新的）的VSIX

二、安装插件

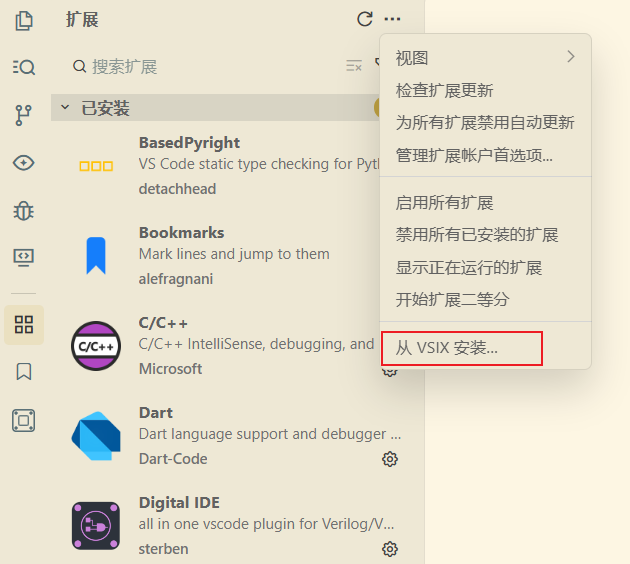

打开trae，点击拓展，如下图所示操作：

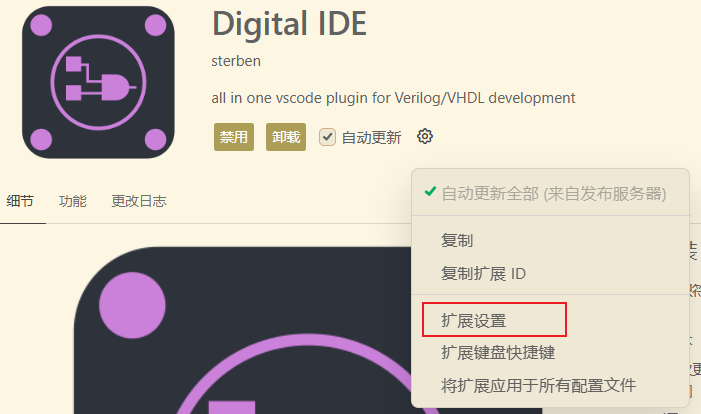

点击设置，打开拓展设置：

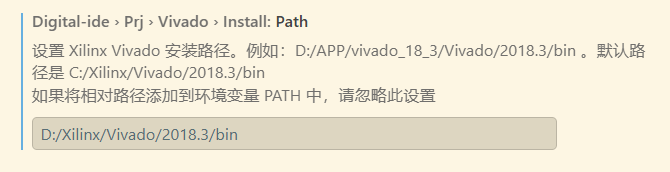

将你的vivado安装路径复制到设置框中。（原路径中的  \  要换成  /  ）

三、创建工程

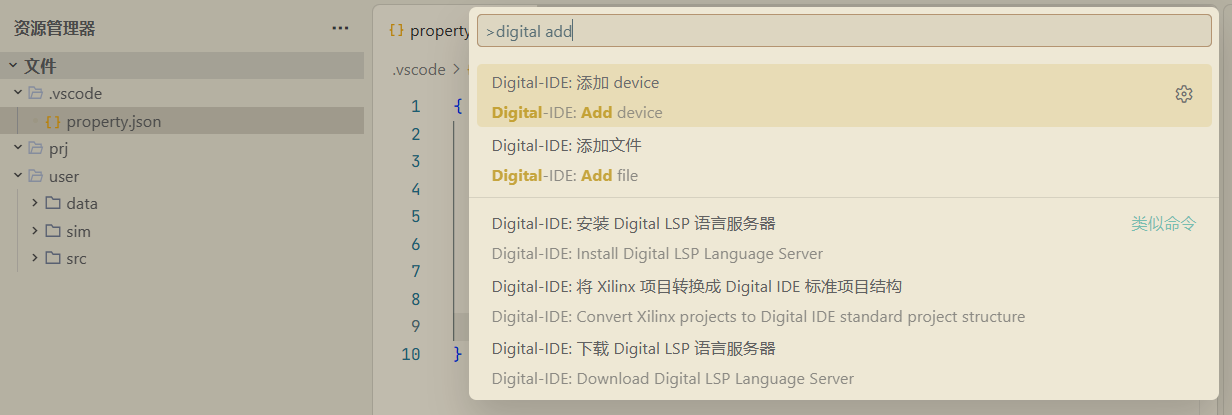

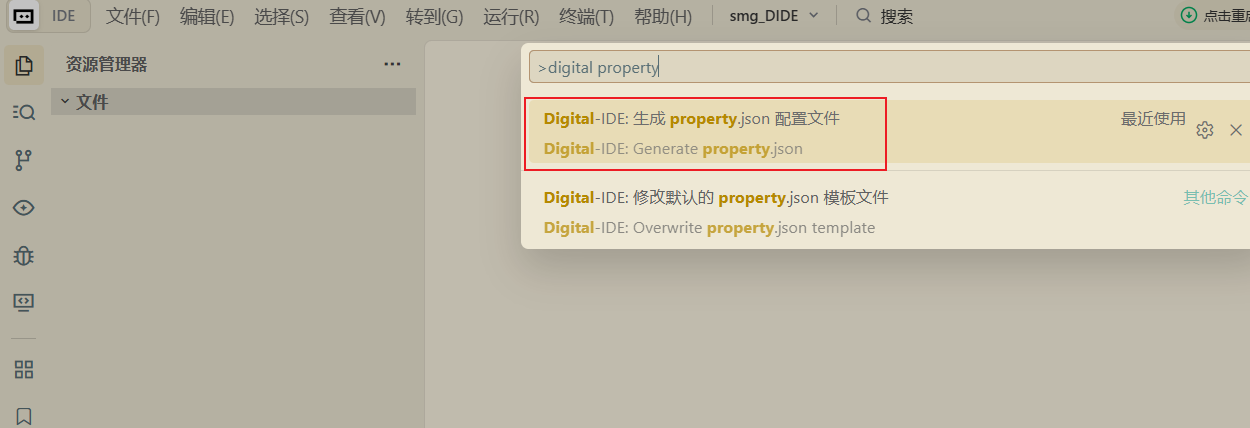

新建一个空白文件夹，然后在trae中打开该文件夹。呼出命令面板，如下图所示：

选择生成property配置文件。

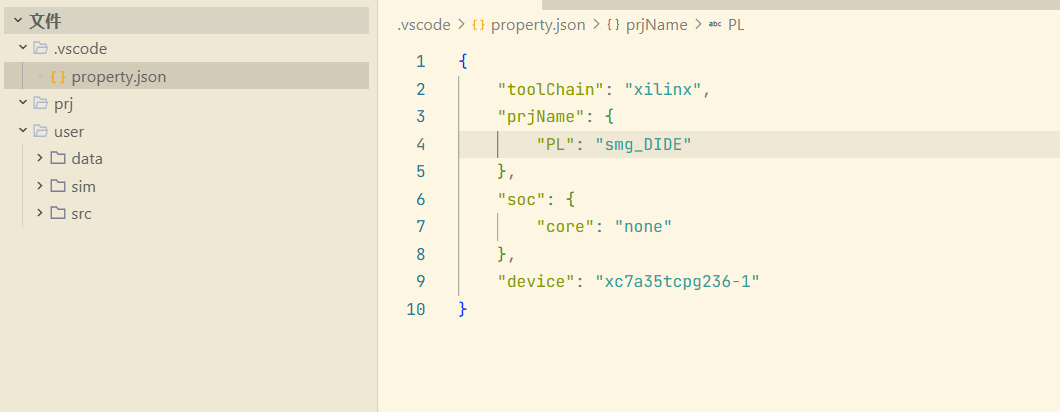

打开property配置文件，对device和工程名进行配置：

添加器件，对器件库中没有的器件进行添加。添加完成后要重启trae。

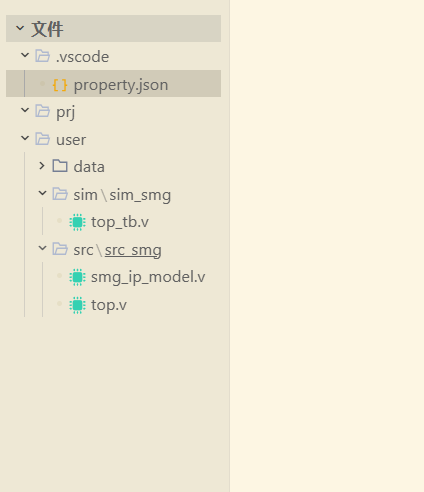

将器件设计源文件 (也可以连同其所在文件夹一起) 鼠标拖动添加到工程目录的src下；将仿真代码文件(XXX_tb.v)添加到sim下；将约束文件添加data下。具体各种文件Digital IDE标准项目中的存放位置参考第四节。注：在Digital IDE标准项目的src，sim等这些目录下，我们可以自定义创建文件夹，

例如在src目录下创建多个子目录，对不同器件的设计源文件分开管理，方便多文件情况下的工程管理。

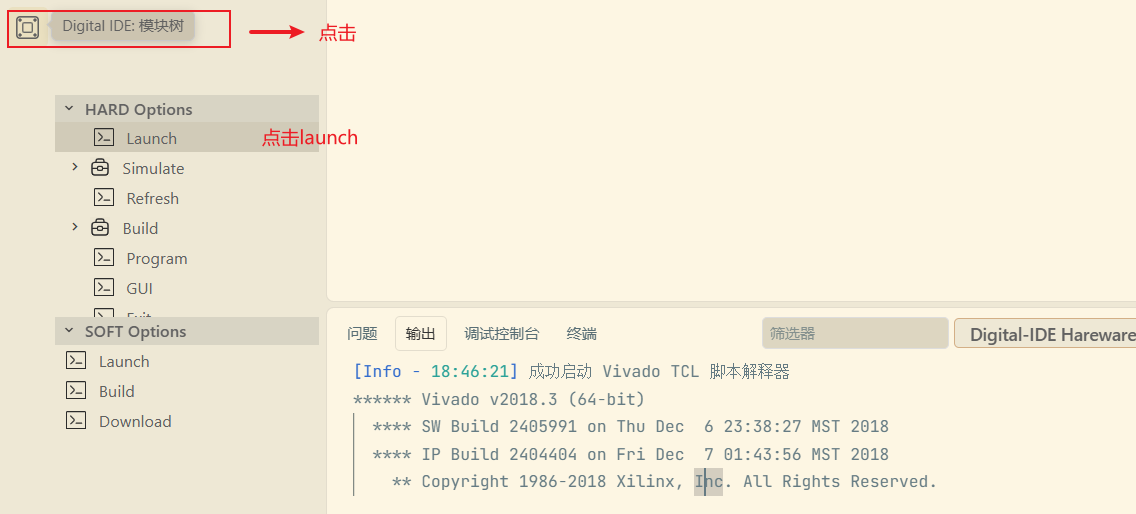

点击launch，如果终端输出如下信息，说明工程创建完成。

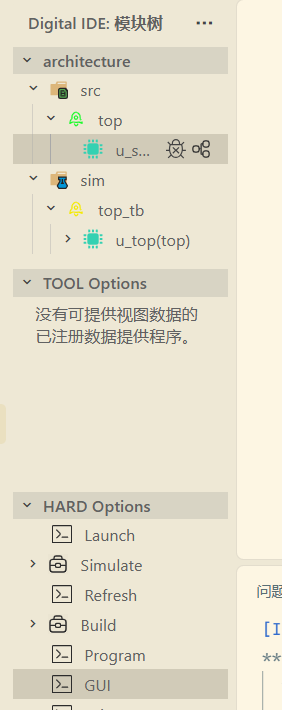

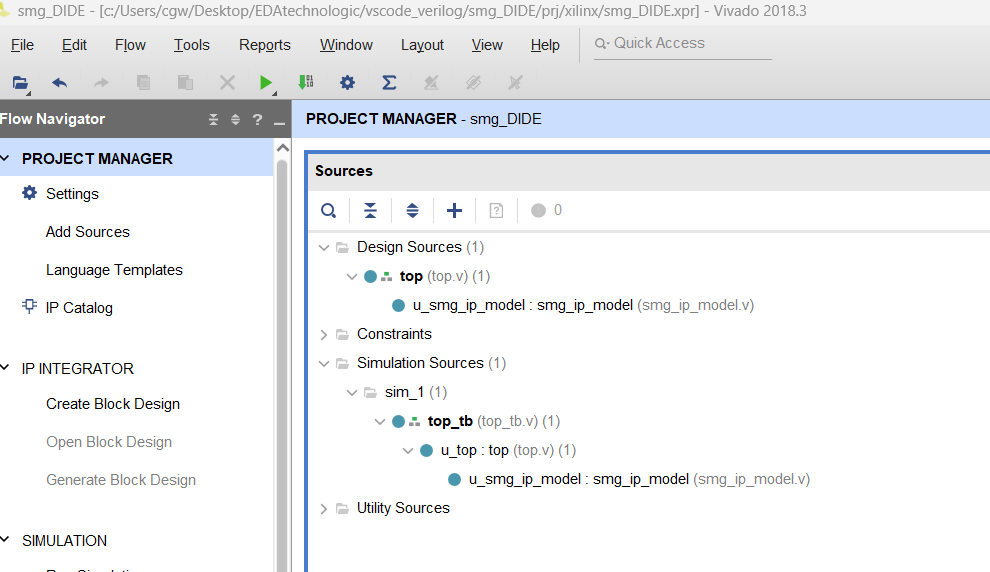

我们可以点击GUI，进入vivado的交互界面检查工程结构。

四、新增IP与BD

当我们要在Digital IDE工程中新增IP或BD时，点击GUI打开vivado软件的交互界面。完成要新增的文件后，关闭vivado，回到trae的界面，插件会自动将新增的IP或BD文件的搬移到Digital IDE工程目录的user下，不需要用户自己来管理拖动，相应的提示信息会在终端提示。再点击launch完成工程的更新。

当用户使用 GUI 按键打开 vivado 之后，操作权限会被 vivado 自己的交互软件接管，插件不再进行处理。此时不能直接关闭 trae，可以选择关闭 vivado 的软件或者点击 Exit 按键进行退出。如果直接关闭 trae则插件无法自行搬移用户新增的 IP 和 bd 设计。

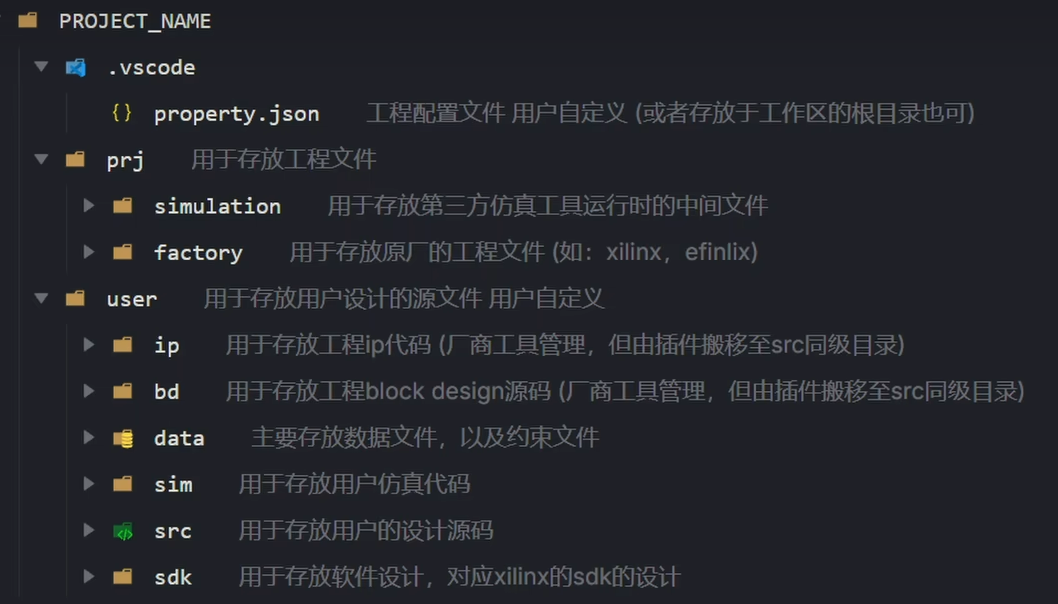

四、Digital IDE标准项目结构中各文件夹的作用介绍：

五、导入vivado工程

通过插件digital IDE 将我们在vivado中创建好的Xilinx项目工程转换为Digital IDE 标准项目结构

1. 在vs code中打开Xilinx目标工程目录

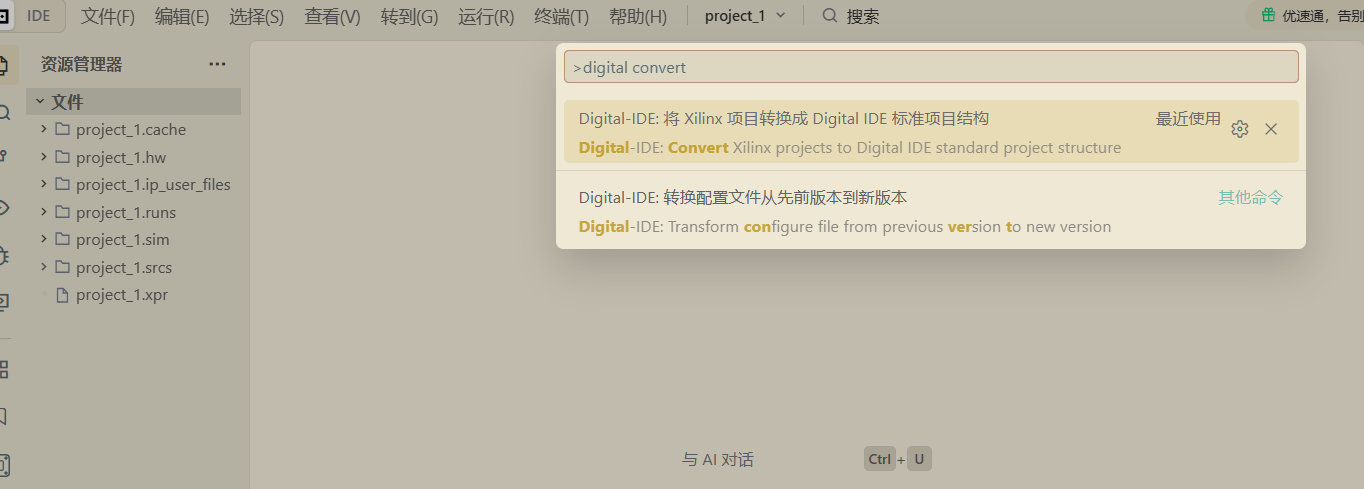

2.呼出命令面板，如下图所示操作，选择转换选项。

六、结构树无法识别现有文件中的模块

该文件可能包含采用GB2312编码的中文注释。将文件以UTF-8编码保存后，应可正确识别。

如果有部分文件无法被解析出来，那是因为digital IDE插件只支持UTF-8编码，无法被解析的文件使用了GB2312等字符编码格式。

转换vivado文件编码格式的方式：

在src文件夹下新建一个.v文件，使用记事本打开无法被识别的文件，复制全部内容，搬移到新创建的.v文件当中，保存并刷新

Vivado 2018.3 主界面本身没有提供全局编码设置选项，但可以通过以下方式解决乱码问题：

• 外部工具预转换编码：用 Notepad++ 等文本编辑器打开文件，将编码转换为 GB2312/GBK 或 UTF-8 无BOM 格式，再导入 Vivado，可避免中文注释乱码。

七、实用功能

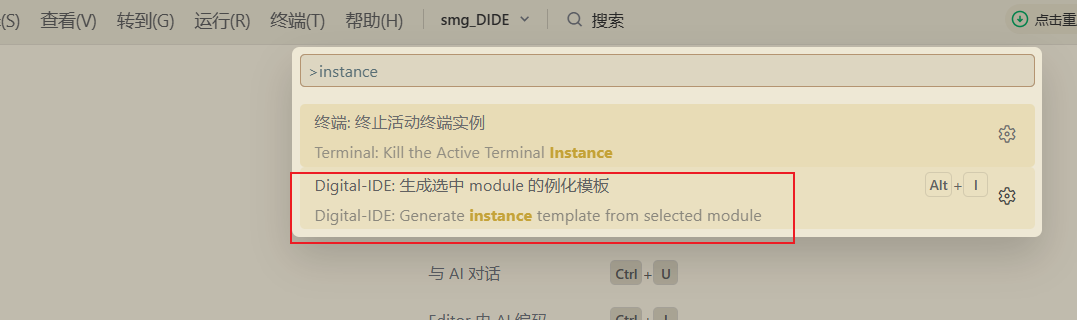

1. 生成选中模块的例化模板

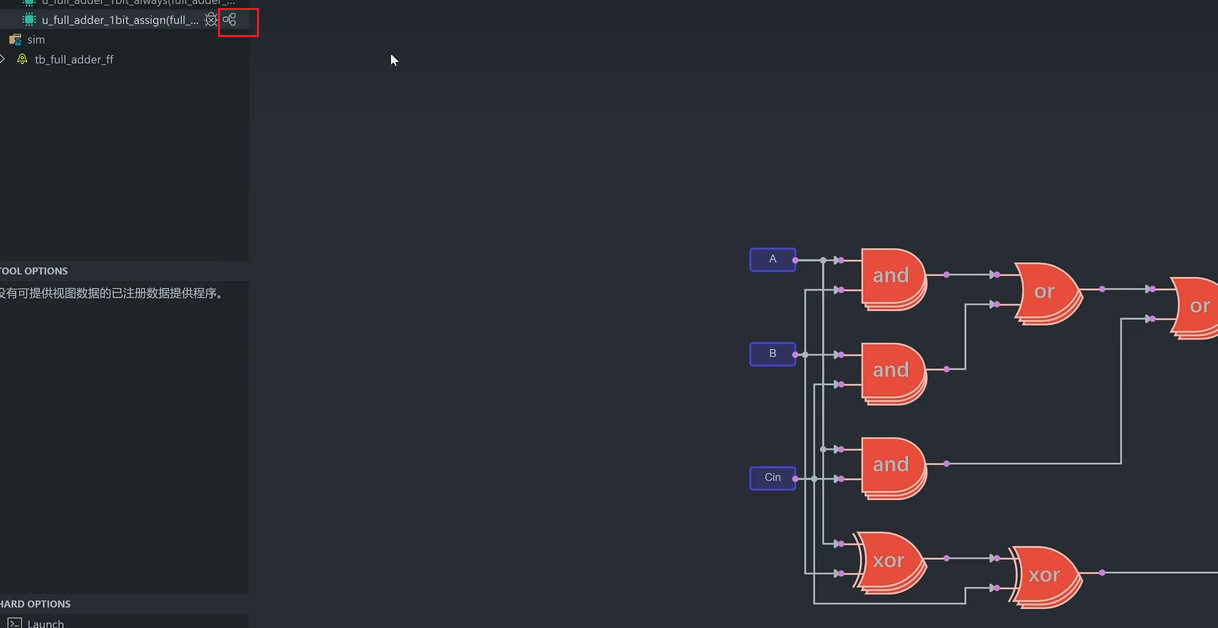

2.生成器件模块的net list

八、仿真

1. 快速仿真

首先自行下载 iVerilog  并将其添加到环境变量path

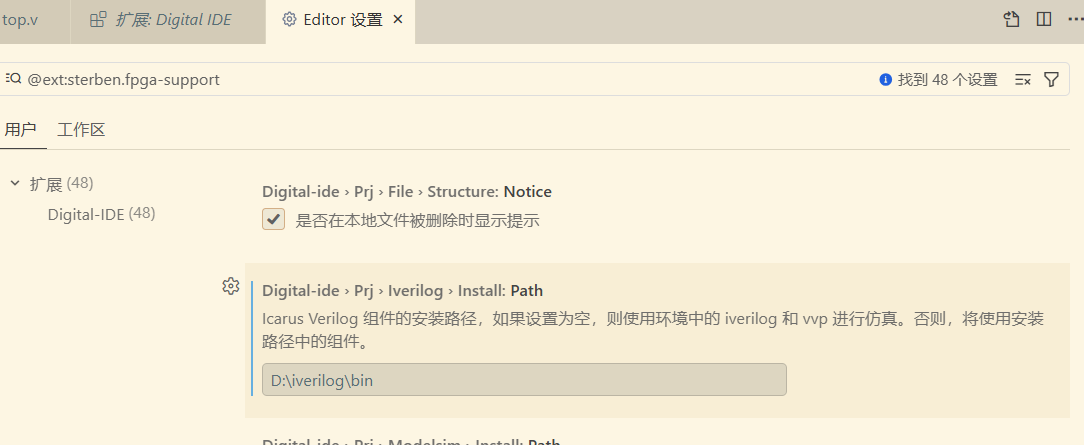

在digital IDE的插件设置中设置iVerilog安装路径

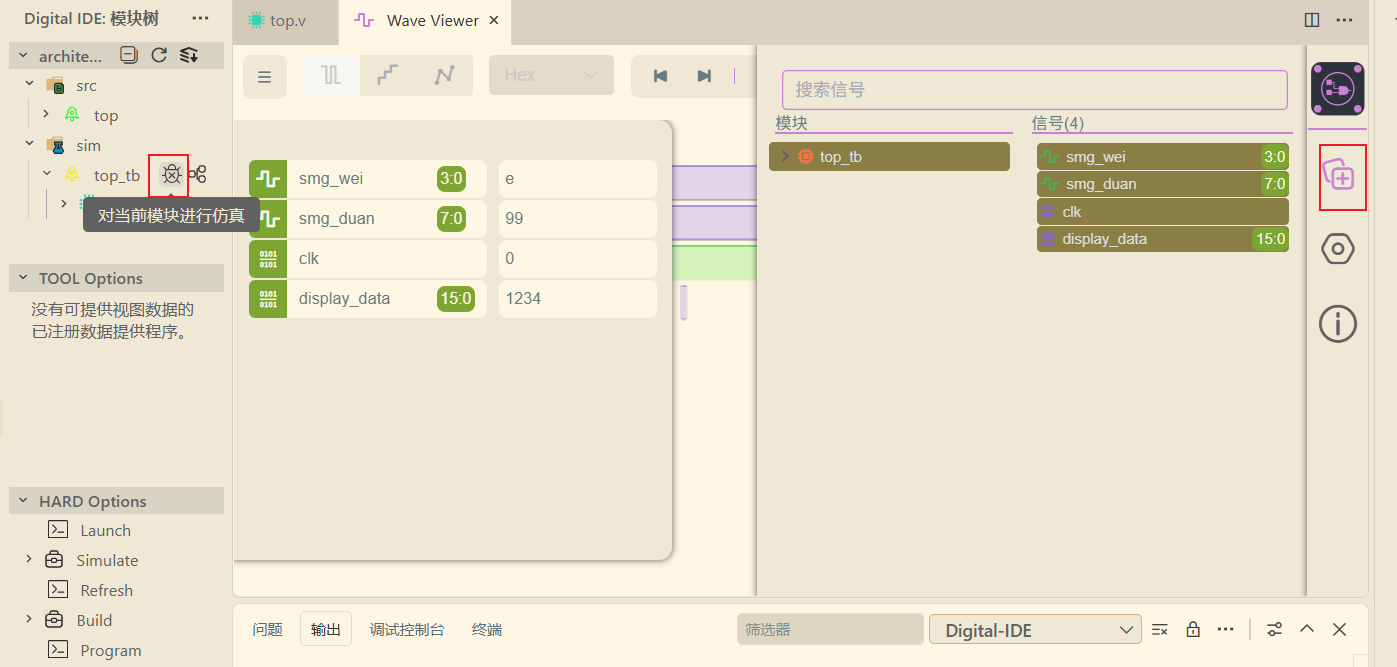

对当前模块进行仿真

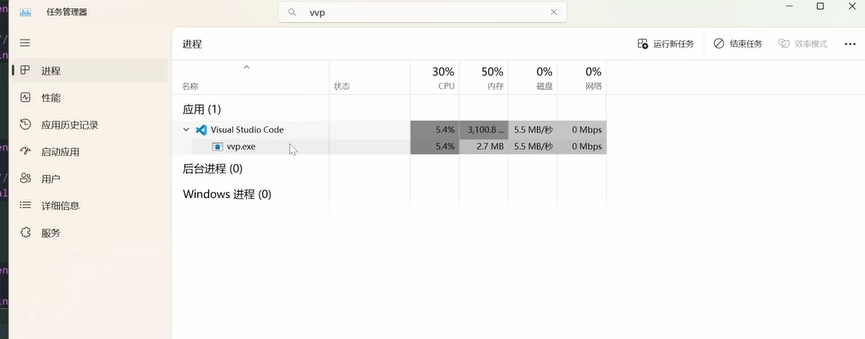

一定要在仿真顶层文件中设置仿真结束条件(在testbench文件末尾添加 $finish 系统函数来结束仿真)，不然会在后台一直进行仿真。如果不小心遗漏了，你需要在任务管理器中结束名为VVP的进程来终止仿真

2. 波形记录

样例代码：

// 初始过程块：仿真启动（时间0时刻）时执行，且仅执行一次
// 用于测试平台的波形记录配置、仿真结束控制
initial begin
    // $dumpfile：指定仿真波形数据的输出文件路径和名称
    // 输出格式为.vcd（Value Change Dump），是EDA工具通用的波形文件格式
    // 路径为相对路径：prj/icarus/ 目录下的 tbtfff1.vcd 文件
    $dumpfile("prj/icarus/tbtfff1.vcd");

    // $dumpvars：配置需要记录波形的信号范围
    // 第一个参数 0：表示记录"指定模块"下所有层级的信号（包括子模块、寄存器、线网等）
    // 第二个参数 tb_full_adder_ff：指定要记录波形的顶层模块/实例名（全加器测试平台）
    // 若参数为1，则仅记录顶层模块的直接信号，不深入子模块
    $dumpvars(0, tb_full_adder_ff);

    // #10000：延时时间要依具体情况而定，要能足够覆盖所有测试用例的运行时间，否则波形不完整
    // $finish()：延时结束后，终止整个仿真进程，确保波形文件正常写入并退出
    #10000 $finish();
end

3. 调用vivado自带的仿真器进行仿真

首先点击launch，打开TCL服务器后。
在digital IDE模块树中，将需要仿真的模块设置为顶层。

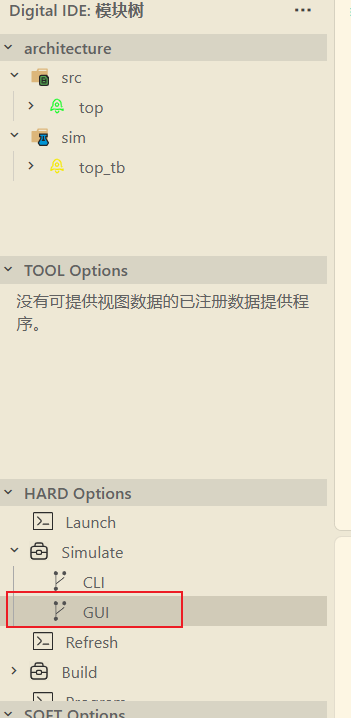

然后点击simulate下拉选项，点击GUI，会在仿真完毕后，自行打开vivado的波形界面。
