• drawio-mcp：让 Claude Code 直接操作 Draw.io

• 四种集成方式

• 能导出什么格式

• 内置图形库：不只是方框和箭头

• 实际使用场景

• 局限和注意事项

---

画流程图这件事，程序员其实都不太乐意手动干。从 Visio 到 Draw.io 到 PlantUML，工具一直在进化，但核心问题没变：你得自己一个个拖方块、连线、对齐 。

现在有个更偷懒的方案：让 Claude Code 帮你画。

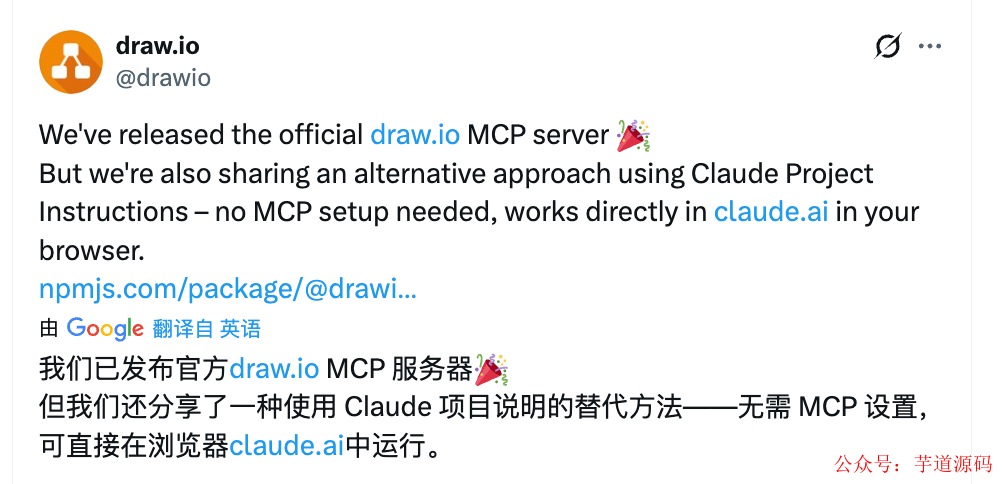

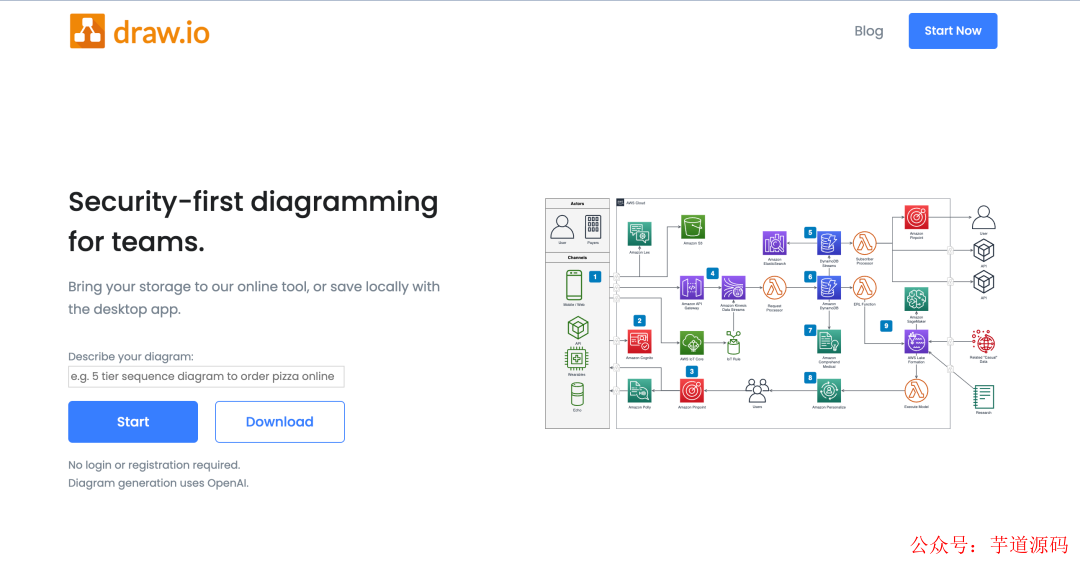

drawio-mcp 是 Draw.io 官方发布的 MCP（Model Context Protocol）服务，让 AI 编程助手直接创建和编辑 Draw.io 文件——不需要打开 Draw.io 界面，不需要手动拖拽。

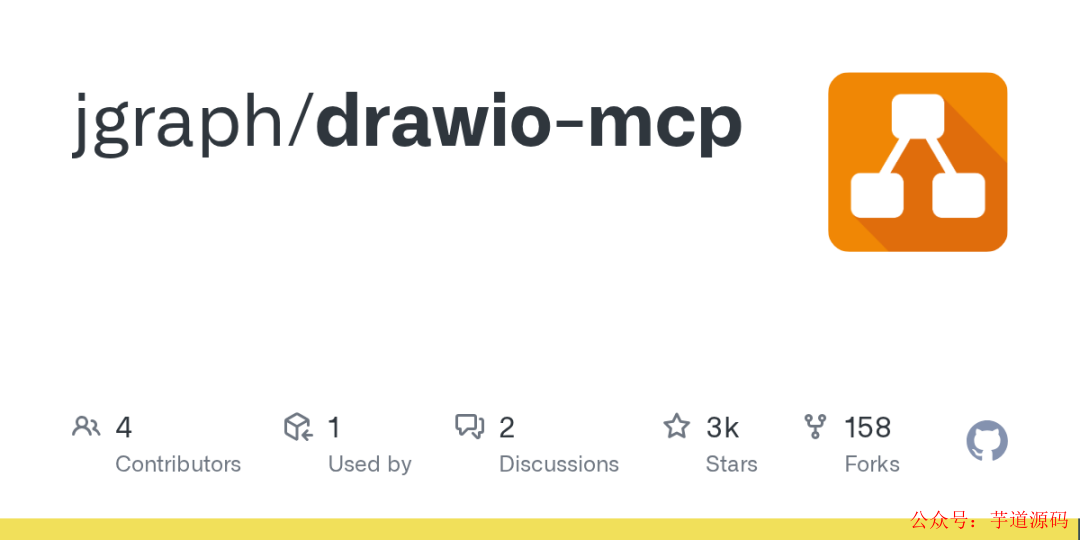

项目地址：https://github.com/jgraph/drawio-mcp

drawio-mcp：让 Claude Code 直接操作 Draw.io

drawio-mcp 是一个 MCP Server，运行后提供一组工具（Tool），Claude Code 可以直接调用这些工具来：

• 创建新的 Draw.io 文件

• 在画布上添加节点、连线、文本

• 设置样式（颜色、字体、线型）

• 导出为多种格式

本质上是把 Draw.io 的编辑能力变成了 API ，AI 通过 API 操作画布，替代了人手拖拽。

基于 Spring Boot + MyBatis Plus + Vue & Element 实现的后台管理系统 + 用户小程序，支持 RBAC 动态权限、多租户、数据权限、工作流、三方登录、支付、短信、商城等功能

• 项目地址：https://github.com/YunaiV/ruoyi-vue-pro

• 视频教程：https://doc.iocoder.cn/video/

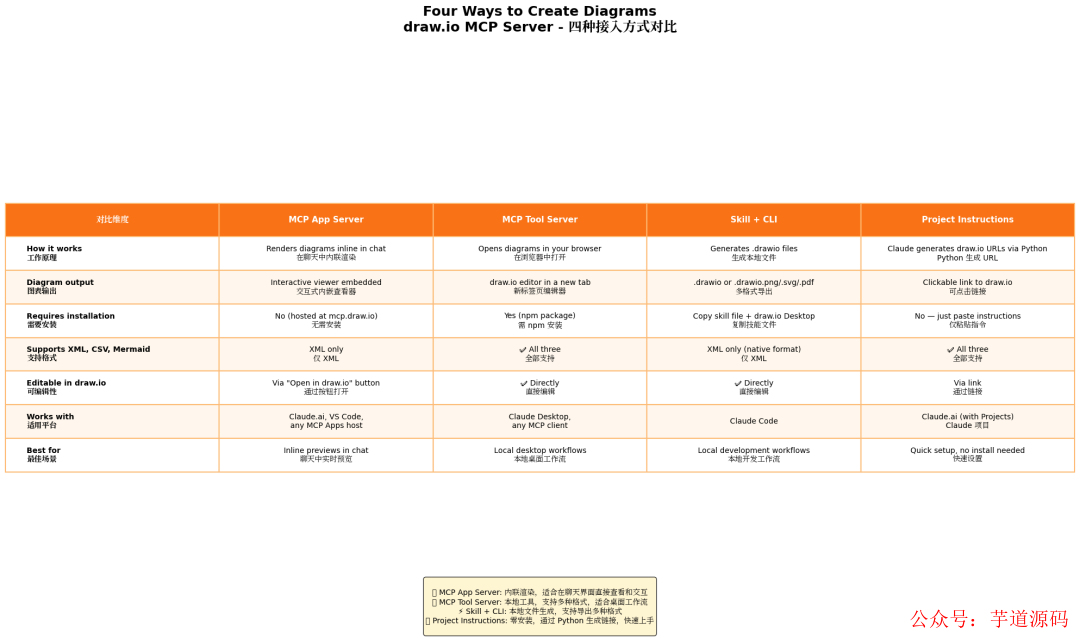

四种集成方式

drawio-mcp 支持四种使用方式，覆盖不同开发场景：

方式	适用场景	说明
Claude Desktop	桌面聊天	在 Claude Desktop 配置中添加 MCP Server
Claude Code	终端开发	claude mcp add drawio-mcp  一行搞定
VS Code + Copilot	编辑器内	通过 MCP 扩展集成
Cursor	AI 编辑器	在 Cursor 设置中配置 MCP Server

以 Claude Code 为例，配置就一行：

claude mcp add drawio-mcp npx drawio-mcp

之后在 Claude Code 里直接说"帮我画一个用户登录的流程图"，它就会自动调用 drawio-mcp 创建 .drawio 文件。

基于 Spring Cloud Alibaba + Gateway + Nacos + RocketMQ + Vue & Element 实现的后台管理系统 + 用户小程序，支持 RBAC 动态权限、多租户、数据权限、工作流、三方登录、支付、短信、商城等功能

• 项目地址：https://github.com/YunaiV/yudao-cloud

• 视频教程：https://doc.iocoder.cn/video/

能导出什么格式

drawio-mcp 支持的导出格式覆盖了日常需求：

• .drawio ：原生格式，可在 Draw.io 桌面版或 VS Code 插件中继续编辑

• .png / .jpg ：适合嵌入文档和 PPT

• .svg ：矢量格式，适合技术博客和网页

• .pdf ：适合正式文档

• .html ：可交互的网页版本，支持折叠/展开

推荐工作流 ：先让 AI 生成 .drawio 文件 → 在 Draw.io 中微调细节 → 导出为目标格式。AI 生成初版，人工精修。

内置图形库：不只是方框和箭头

Draw.io 的一大优势是丰富的图形库，drawio-mcp 完全继承了这个能力：

• 通用图形 ：基本形状、流程图符号、UML 图元

• 架构图 ：AWS、Azure、GCP 的官方图标库

• 网络拓扑 ：路由器、交换机、防火墙等网络设备图标

• 软件架构 ：微服务、消息队列、数据库、缓存等组件图标

• 序列图 ：生命线、激活条、消息箭头

告诉 Claude Code"用 AWS 图标画一个三层架构图"，它能直接调用 AWS 图标库生成带 EC2、RDS、S3 图标的架构图。

实际使用场景

技术设计文档 ：写设计文档时让 Claude Code 根据你的描述自动生成架构图和流程图，嵌入到 Markdown 文档中。比手画快 10 倍。

代码审查 ：让 AI 分析一段复杂的业务逻辑，自动生成对应的流程图，帮助审查者理解代码意图。

会议白板 ：会议中口头描述一个方案，让 AI 实时生成图表，比在白板上画草图清楚得多。

局限和注意事项

• 复杂布局仍需人工调整 ：AI 生成的图表在节点位置和连线路径上不一定最优，复杂图表建议在 Draw.io 中二次调整

• 依赖 MCP 协议 ：目前只有支持 MCP 的 AI 工具才能使用（Claude Code、Claude Desktop、部分 VS Code 扩展）

• 图形样式有限 ：AI 生成的图表样式偏基础，想要精美效果还得手动设置

说白了，drawio-mcp 解决的是"从零到一"的效率问题——让 AI 帮你完成 80% 的绘图工作，剩下 20% 的精修由你来。 这已经比全手工画图效率高太多了。

---
