一、实验目的

1、熟悉Vmware软件的使用；

2、熟悉Linux操作系统的基本操作；

3、学习Linux操作系统中安装软件的方法；

4、熟悉Linux虚拟网络环境；

5、学习Linux中network namespace的基本操作；

6、学习Linux中虚拟以太网设备Tap和veth pair的基本操作；

7、学习Linux中在NS内执行命令的方法；

8、学习Linux中编写脚本程序的基本方法；

9、学习Wireshark软件的用法。

二、实验步骤与结果记录

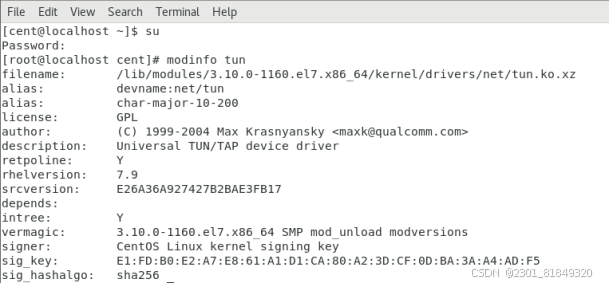

1. 验证tun模块是否已安装的命令:

modinfo tun

验证命令示例如下图所示：

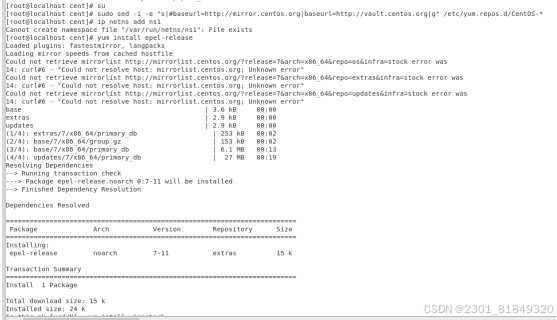

2. 安装EPEL源的命令：

yum install epel-release

验证命令示例如下图：

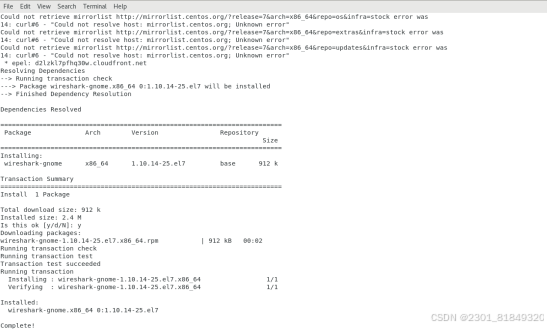

3. 安装Wireshark软件的命令：

yum install wireshark

yum install wireshark-gnome

验证命令示例如下图：

4. 创建两个network namespace,分别命名ns1和ns2。

（1） 创建ns1和ns2的命令：

ip netns add ns1

ip netns add ns2

（2） 创建一对veth pair的命令：

ip link add tap1 type veth peer name tap1_peer

（3）迁移两个tap设备到相应ns的命令：

ip link set tap1 netns ns1

ip link set tap1_peer netns ns2

（4）为tap1、tap1_peer配置IP地址的命令：

ip netns exec ns1 ip addr add local 192.168.50.1/24 dev tap1

ip netns exec ns2 ip addr add local 192.168.50.2/24 dev tap1_peer

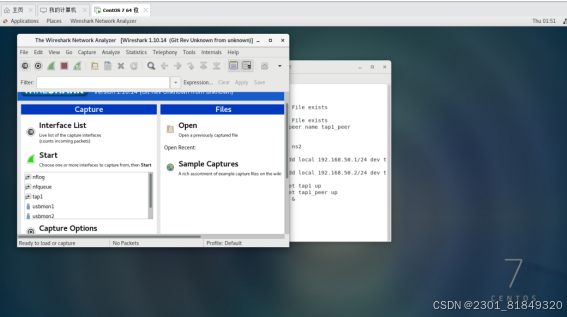

5. 后台启动Wireshark软件命令：

ip netns exec ns1 wireshark &

验证命令示例如下图：

6. 在ns1内，执行ping命令，测试ns1到ns2的连通性命令：

ip netns exec ns1 ping -c 2 192.168.50.2

验证命令示例如下图：

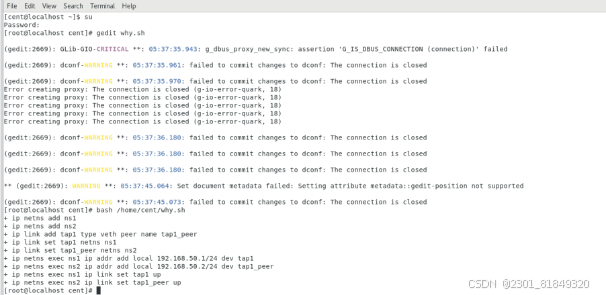

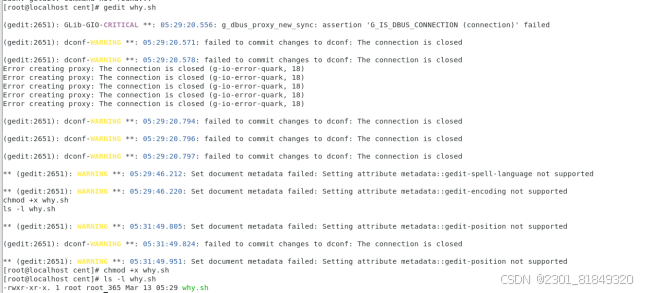

7. 编写bash脚本，保存脚本文件并将文件权限修改为可执行，如下所示：

8. 重启Linux，执行脚本文件，验证脚本正确性，如下图所示：

 问题分析

执行的ping命令得到的结果中，RTT值如下表所示：

ping命令得到的RTT值
最小RTT：	2毫秒
平均RTT：	6.75毫秒
最大RTT：	11毫秒

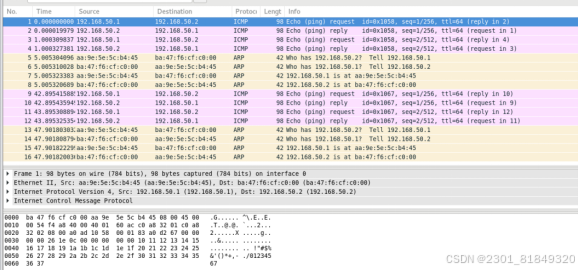

 任选一个数据帧，分析其层次结构如下表所示：

Wireshark抓包结果分析
一共截获的数据帧数量：	16个
源地址和目的地址显示为IP地址的数据帧数量：	8个



源地址和目的地址显示为IP地址的数据帧的层次结构分析（自顶向下）
层次	协议
最顶层	Ping命令基于ICMP，可看作简易应用
中间层	源IP地址和目的IP地址在IP协议下进行标识和传输
底层	在数据链路层传输IP数据包，需要通过ARP协议将IP地址解析为MAC地址
