在 AI 技术日新月异的今天，高效沟通与快速表达成为时代需求。Mermaid 语法作为一种基于文本描述生成图表的工具，正逐渐成为职场人和技术爱好者的必备技能。掌握 Mermaid，不仅能提升工作效率，还能在 AI 时代建立独特的竞争优势。

一、简介Mermaid

随着AI技术的快速发展，数据可视化成为了理解和传达复杂信息的关键。Mermaid是一个基于JavaScript的图表绘制工具，它使用户能够使用文本定义图表，并将其渲染为美观、清晰的图形。这种简洁且功能强大的语法非常适合在文档中嵌入流程图、甘特图、序列图等，无需依赖复杂的绘图软件或具有专业技能的设计人员。Mermaid让非技术人员也能轻松创建专业的图表。

二、与 AI 无缝交互

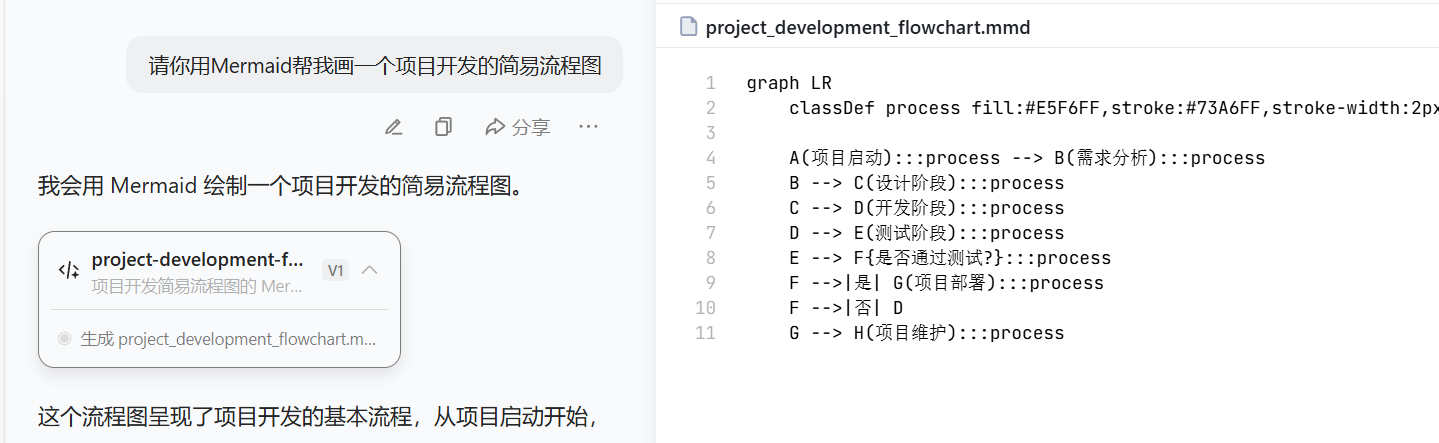

Mermaid 最令人瞩目的特性之一，便是其与 AI 的深度交互能力。不同于传统绘图工具需要繁琐的鼠标操作和设计基础，Mermaid 以简洁的文本代码描述图表结构。在与 AI 对话时，你只需用 Mermaid 语法写出需求，如

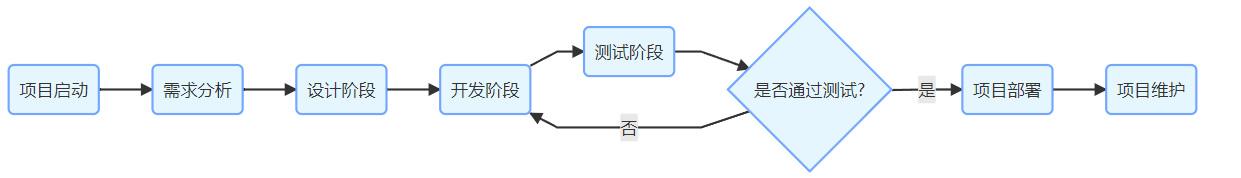

下面是渲染结果：

实际上他的本质就是上面的 graph LP 那一串标记性语言。

三、Mermaid支持哪些类型的图

Mermaid支持多种类型的图表，满足不同场景下的需求：

• 流程图：用于表示一系列步骤或决策路径。
• 序列图：展示对象之间的交互顺序，适用于描述系统行为。
• 甘特图：用于项目管理，显示项目进度计划。
• 类图：描述系统结构，包括类、接口及其相互关系。
• 状态图：描绘对象在其生命周期内的状态变化。
• 饼图和圆环图：用于显示部分对整体的比例关系。
• …

除了以上常见的图，还有很多类型，推荐看看mermaid中文网。

四、快速入门

Mermaid语法简单易懂，学习成本极低。它采用类似Markdown的纯文本格式，即使没有编程基础，也能在短时间内上手。下面简单介绍几个常用的图

4.1 流程图

绘制一个简单的流程图图，只需写下

graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;

效果如下：

4.2 时序图

sequenceDiagram
    participant Alice
    participant Bob
    Alice->>John: Hello John, how are you?
    loop HealthCheck
        John->>John: Fight against hypochondria
    end
    Note right of John: Rational thoughts <br/>prevail!
    John-->>Alice: Great!
    John->>Bob: How about you?
    Bob-->>John: Jolly good!

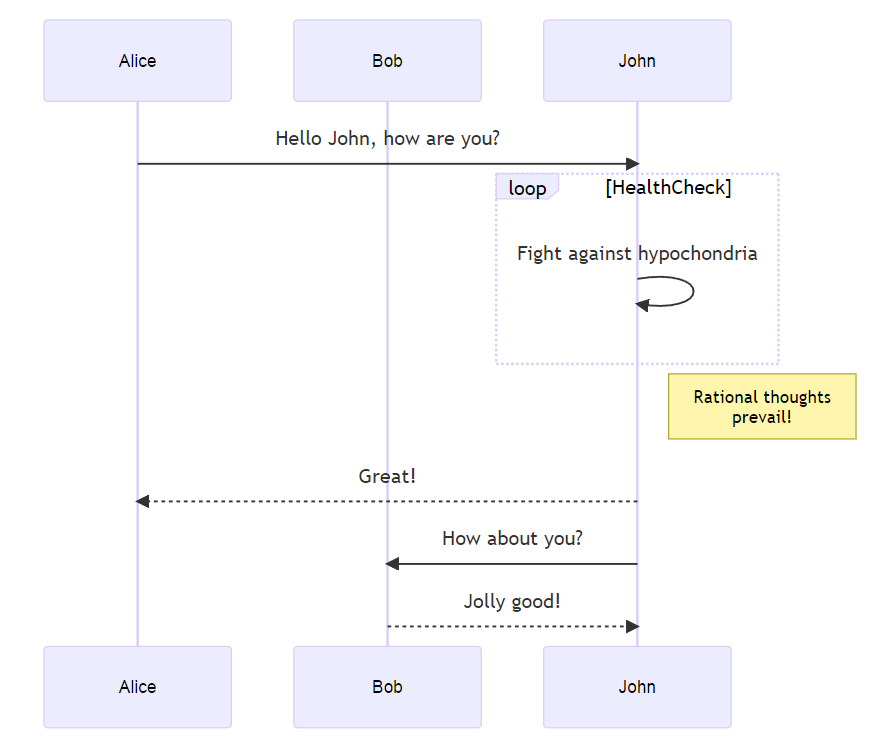

效果如下，从来没想过时序图可以这么快画出来。

4.3 在线编辑

相较于复杂的专业绘图软件，Mermaid无需安装庞大的程序，只要能编写文本的地方就能使用，甚至可以直接嵌入到Markdown文档、GitHub README中，实现文档与图表的一体化，方便分享与协作。也可以使用Mermaid 在线编辑器，实现所见即所得。

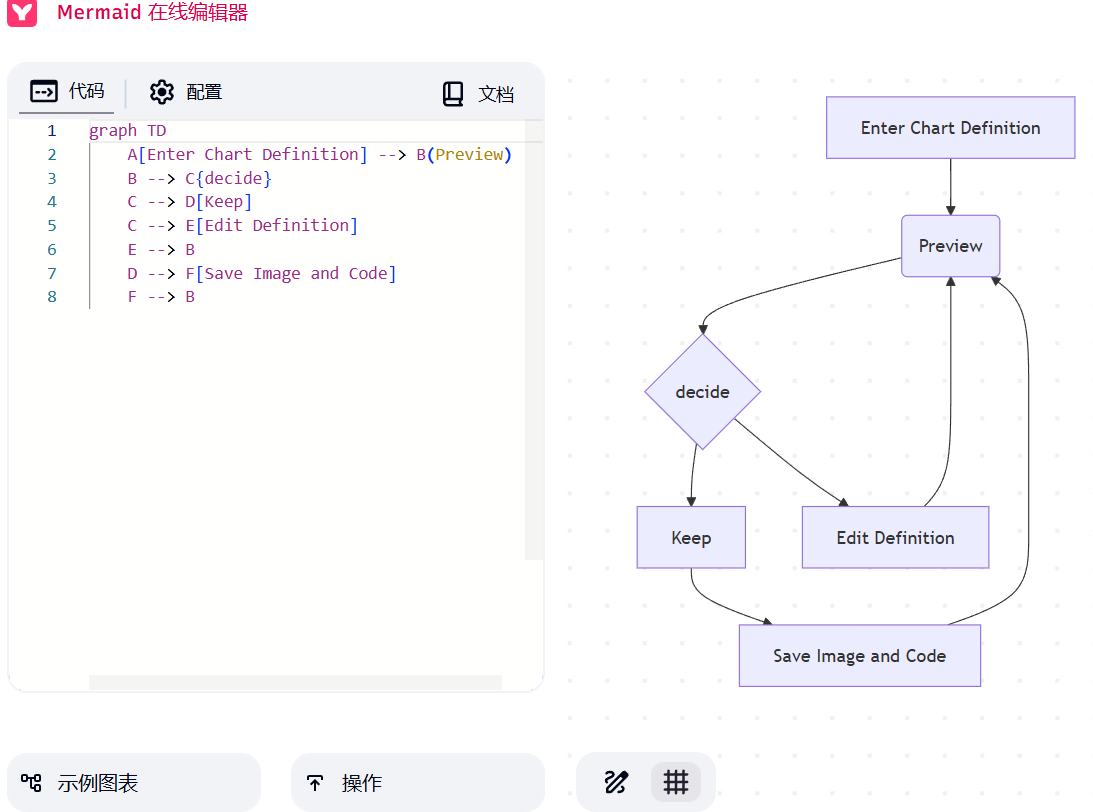

在线编辑器中可以有更多的操作，比如语法检查、图片导出等。如下图，简单几行就能表达出复杂的图。

五、提升团队协作效率

在团队协作场景中，沟通不畅往往导致项目进度延误。Mermaid生成的图表清晰明了，能够精准传达复杂逻辑。开发团队可以用Mermaid编写UML类图、时序图，快速同步系统设计思路；市场团队可以用甘特图规划项目进度，让每个成员都能明确任务节点。这些图表以文本形式存储，方便版本管理，团队成员可随时修改代码生成新图表，确保信息实时更新，避免因版本不一致造成的误解。

六、适应多场景应用

Mermaid的应用场景十分广泛。在技术领域，它可用于编写API文档、解释算法逻辑；在教育行业，教师能用它制作知识框架图，帮助学生梳理知识点；在商业领域，创业者可以用它绘制商业模式画布、展示战略规划。而且，随着越来越多的平台支持Mermaid，如VS Code、Obsidian等工具都内置了Mermaid插件，让其使用场景进一步拓展，真正实现“一处编写，多端展示”。

七、总结

在AI深度融入工作与生活的今天，掌握Mermaid语法就像掌握了一门高效的“可视化语言”。它让我们能够借助AI的力量，更清晰、快速地表达想法，提升个人竞争力，同时也为团队协作注入新的活力。无论是职场人士还是技术爱好者，学习Mermaid都是顺应时代潮流、拥抱高效工作方式的明智选择。

快去画一个试试吧。
