到了2025年，RK3588依然是国产SoC中面向AIoT领域性能最强劲的芯片之一。该芯片基于8nm制程工艺打造，凭借卓越的计算与图形处理能力，在智能家居、智慧城市、医疗健康、教育培训等领域得到广泛应用。其优势不仅在于硬件性能，更得益于成熟的生态体系——Rockchip将公版SDK开放给众多OEM厂商，大幅降低了开发门槛。

本次评测的YY3588开发板，正是基于RK3588芯片设计的代表性产品。采用核心板+底板模块化架构，在紧凑体积内实现高性能输出，完美适配工业控制、边缘AI、智能终端等多元化场景。与同类产品相比，其核心优势体现在三方面：一是丰富的网络与通信接口(带2.5G以太网和NFC)；二是引出RK3588支持的所有显示接口(双DSI/eDP/HDMI/DP)；三是预适配Android 14、Debian 12、OpenHarmony 5.0等主流操作系统，能满足多平台开发需求。

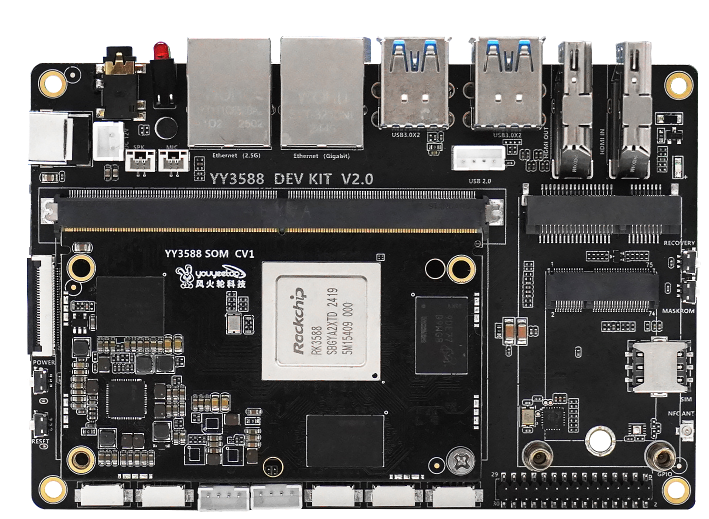

YY3588开发板

硬件配置与价格介绍

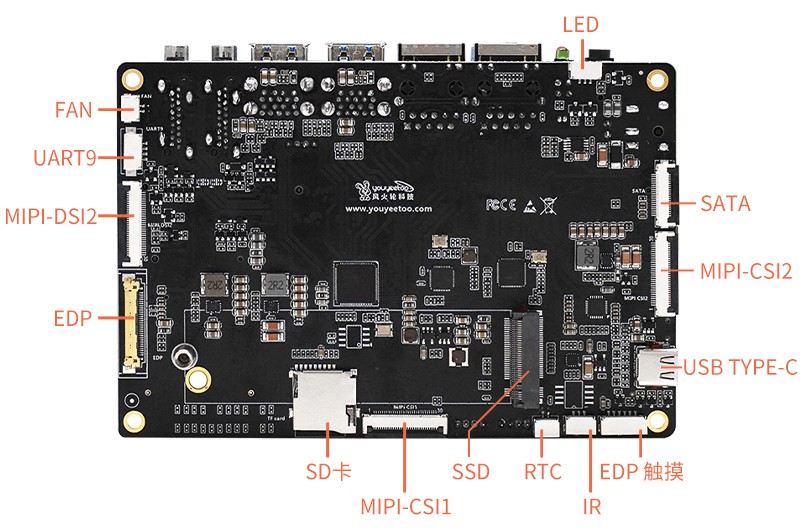

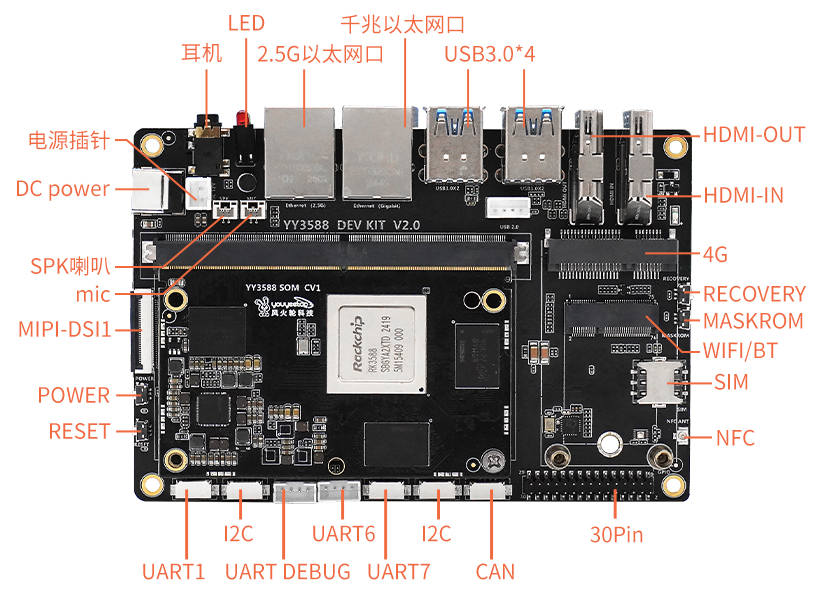

YY3588开发板的硬件配置及其接口分布如下

处理器CPU	RK3588,采用8nm制程技术，搭载八核64位CPU，主频高达2.4GHz
显卡GPU	ARM Mali-G610 MP4（最大频率1GHz） 四核GPU 支持 OpenGL ES 1.1/2.0/3.1/3.2，OpenCL 1.1,1.2,2.0，Vulkan 1.1,1.2，450 GFLOPS内嵌高性能2D图像加速模块
NPU	6TOPS的NPU算力 三核架构，支持int4/int8/int16/FP16/BF16/TF32混合运算(可转换TensorFlow / MXNet/PyTorch/Caffe 模型)
内存	LPDDR4/4X 4GB/8GB/16GB/32GB (可选), 频率高达3200Mbps
硬盘Storage	● 板载eMMC5.1: 32G/64G/128G/256GB(可选) ● SPI Flash（16MB 默认不贴） ● M.2 M-Key接口： 1.支持 NVMe 2280 SSD固态(PCIE3.0) ● SATA3.0（通过FPC座子扩展出来） ● MicroSD卡槽
网络Network	● 有线网络： 1x 千兆以太网口(RJ45) 1x 2.5G以太网口（RJ45） ● 无线网络：M.2槽扩展(E-Key)，默认支持 RTL8852BE WIFI6+BT5.2 双频WIFI+蓝牙模组 ● 4G LTE： MiniPCIE接口+SIM卡座，默认支持 EC20
显示输出	● 1x HDMI2.1（8K@60fps 或 4K@120fps） ● 2* MIPI DSI DPHY（4 Lane输出，高达4K@60HZ） ● 1 * DP1.4（最高8K@30fps，通过 Type-C接口输出） ● 1 * EDP (FPC座 0.5mm)
视频输入	● 2 * MIPI CSI DPHY（1x4 lanes 或 2x2 Lanes，30Pin-0.5mm） ● 1 * HDMI-IN（4K@60fps) ，支持 HDCP 2.3
音频输出	●3.5耳机孔（4线式带MIC 美标CTIA） ● SPK 插针 （4欧2W输出）● SPDIF(在30PIN排针里)
音频输入	● 板载 MIC ● 2PIN插针引出 MIC (2pin 1.25mm)
按键	4个：MaskROM/Recovery/Power/Reset
USB	● 4x USB3.0 ● 1x USB2.0（插针引出，1x 4pin 2.0mm） ● 1x USB Type-C全功能(DP1.4/OTG)
UART	● 1x UART DEBUG (4pin 2.0mm) ● 1x UART (4pin 2.0mm) ● 3x UART(4pin 1.25mm)
I2C	2x I2C (4pin 1.25mm)
CAN	1x CAN（4pin 1.25mm，CAN电平）
RTC	1x RTC（2pin 1.25mm）
LED灯	● 红绿LED 2个，并联4PIN，（可程序控制） ● 3pin插针引出（3pin 1.25mm）
电源	● DC座：12V （5.5 * 2.1） ● 2pin插针引出（2pin 2.54mm）
NFC	NFC被动通信，支持与手机进行数据传输，兼容android/iOS手机 有例子和API教程
红外IR	1.25mm 2PIN插针引出
风扇FAN	1x FAN（2pin 1.25mm）
30pin扩展引脚	● DC： 3x 5V，1x 3.3V ● I2C:1x I2C ● SPDIF: 1xSPDIF ● PWM:1x PWM ● UART: 2x UART ● USB2.0: 2 x USB2.0 ● GPIO: 9x GPIO

目前YY3588的价格，4+32配置核心板是699，8+64配置核心板是799，底板都是500。

购买链接 https://item.taobao.com/item.htm?id=924142596018

硬件配置方面，YY3588基于RK3588公版方案，笔者手上的测试样机采用4GB+32GB存储组合，其中内存搭载长鑫存储DDR芯片，闪存选用闪迪eMMC模块。相较于采用非品牌存储方案的同类开发板，其配置可显著提升系统稳定性。

此外YY3588扩展接口设计颇具亮点：采用标准化M.2接口的WiFi/BT模块，同时支持PCIE2.1和USB2.0协议。这种设计不仅兼容主流笔记本电脑无线网卡，还大幅提升了外设扩展能力。

目前市面上引出大部分接口的RK3588开发板（4+32GB配置）普遍售价超千元，若采用三星等一线品牌存储器件，价格基本要1200元以上。相比之下，YY3588在保证核心器件品质的同时，其价格具有一定吸引力。

操作系统

风火轮团队为YY3588目前推出2个主流系统，分别是Android 14、Debian 12，正在适配OpenHarmony 5.0，下载地址如下

Android固件下载 https://pan.baidu.com/s/1Z2tQjB6WjEkc_YC4_kq5KA?pwd=1234

Debian固件下载 https://pan.baidu.com/s/1KZV-oJGZOr3lwqo5nCuFNw?pwd=1234

Android 源码 链接：https://pan.baidu.com/s/1eOjMTQLagpI1EQwSBfYBpg?pwd=1234

Debian 源码 链接：https://pan.baidu.com/s/1NyXDjc5jnwxe2OWNjURbgg?pwd=1234

除了这些官方支持的系统外，如果有系统移植的经验，也可以移植其他的Linux系列的系统。

风火轮团队有Wiki，上面有debian和android下的使用指南和开发指南，非常详尽，可以查看此网站 https://wiki.youyeetoo.cn/zh/YY3588。

性能测试

针对于这种面向智能终端的设备，这里选用antutu来评价其性能。系统使用官方的android14系统，antutu版本为v10。可以采用adb/U盘等方式安装。

安装之后即可开始测试，测试期间，可以使用以下命令，查看其状态

查看GPU频率

cat /sys/class/devfreq/fb000000.gpu/cur_freq

查看CPU大核频率

cat /sys/devices/system/cpu/cpufreq/policy4/scaling_cur_freq

查看CPU小核频率

cat /sys/devices/system/cpu/cpufreq/policy0/scaling_cur_freq

查看各个区域结温

cat /sys/class/thermal/thermal_zone*/temp

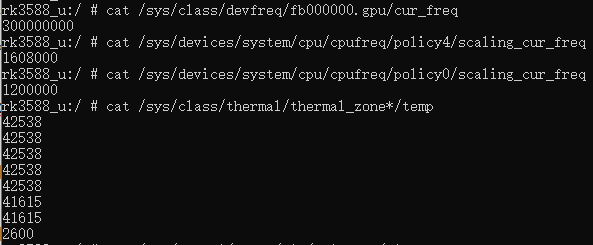

首先查看进入android系统，不运行app的状态

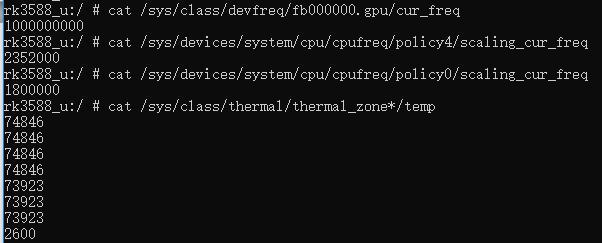

antutu测试下的状态

从测试数据可以看出，RK3588在几乎满负荷运行状态下，CPU和GPU均能保持最高频率工作，同时芯片结温始终控制在75℃以内，展现出优异的温控表现。

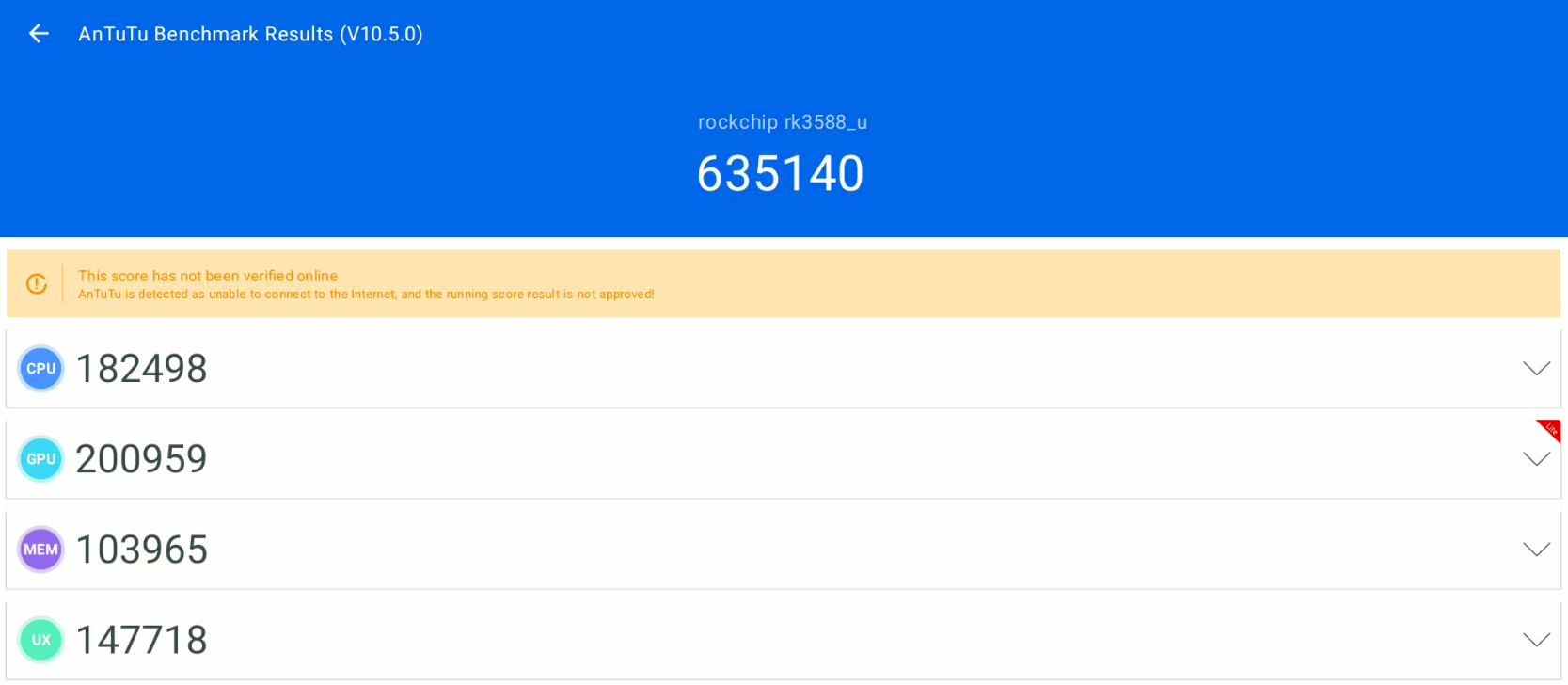

最终跑分结果如下图所示

这一跑分数据可以对标高通骁龙7Gen1和MTK天玑1100，可以看出，RK3588放在现在，性能也很有竞争力，能够达到中端手机处理器的性能水准。

听说RK计划在明年推出RK3688，这一处理器采用全大核设计，性能应该会比RK3588强不少。

结语

和目前市面上绝大多数RK3588开发板一样，YY3588的软硬件设计都是源自RK的公版设计。但是在公版设计的基础上，风火轮团队加入了一些创新的接口设计，比如，NFC模组，此外，板上还采用了WiFi模组和4G接口叠在一起的设计以节省空间。从差异化的角度来说，这点做的不错。

在设计中使用YY3588开发板，有几大优势，一是价格较低。二是YY3588开发板开放了全部的软件资料，另外还有wiki供用户进行开发参考。这样上手难度大幅度下降。三是采用和核心板+底板的设计，如果用户如果觉得开发板自带底板接口不能满足需求，也可以自行设计底板，这样大大提高了灵活性。
