演示视频：

3.1 系统设计思想

3.1.1 页面模块化

在本系统中，将数据库连接存入conndb.ASP.NET文件中，当需要数据库连接时，只要用Include语句包含此文件即可。

另外系统页面结构定义在一个模板文件template.ASP.NET中，在这个文件中可以看到系统中基本的页面组成结构。只要在此模板页面中的特定位置加上实现某种功能的页面代码，此页就会成为一个具有特定功能的
完整的页面。例如ProductDetail.ASP.NET文件是在template.ASP.NET文件中加入了下面一行代码而具备了显示图书详细信息的功能。

call ShowProduct(RealSruing(Request.QUERYstring(“id”)))

3.1.2 注重安全性

1)不要把SQL SERVER 2000数据库放在网站内部

不要把SQL SERVER
2000数据库文件放在网站结构内部，这样，当恶意人士获取数据库路径后，就可以轻易获取该数据库，进而肆意更改数据库内容。比较好的做法是，使用SQL
SERVER 2000数据库或Oracle数据库，或者将SQL SERVER
2000数据库文件放在网站虚拟目录以外。

2)过滤字符串中的单引号

当用字符串来组织SQL语句时，最重要的一个问题就是过滤字符串中的单引号，因为SQL语句中的字符是以单引号为分界的，例如下面的语句，在执行时就会出错：

strName=“I’m Hacker”

strSQL=“SELECT*FROM User WHERE[Name]='”&strName&“'”

conn.Execute strSQL

这样，在实际执行过程中最终SQL语句如下：

SELECT*FROM User WHERE [Name]=‘I’m Hacker’

由于在"I’m
Hacker"中包含一个单引号"'"，这样系统会认为在字母"I"后面已经结束，但后面仍有字符，于是就会提示语法错误。因此需要将单引号过滤掉，或者替换为两个单引号（在SQL语法中用两个单引号表示一个单引号），只要使用VBScript中的Replace函数就可以达到目的。

3.1.3 代码的复用

本系统中使用了很好的代码复用机制，即在开发中尽量使用本系统中已经使用过的代码，以及使用以前项目积累的代码，如分页、检查E-mail的函数和上传类。

3.2 系统功能模块划分

根据系统功能分析，可以画出系统的功能模块图，从客户界面，管理界面分别对功能模块图加以描述。

（1）参数设计（主要是对房源类型、学生类别、部门、院系、收费标准、卫生评比指标以及操作人员的权限等进行设置）；

（2）基本数据（房源库统计、学生资料库统计、管理人员的基本资料以及考核情况）；

（3）房屋分配（住房测算。住宿分配、分配查询）；

（4）住宿情况（住宿情况、非住宿人员名单、住宿查询、床位查询）；

（5）住宿管理（住宿登记、退住登记、住房调整、外来人员登记、卫生管理、违纪记录）；

（6）工作人员管理（工作人员的工作量分配、值班安排、岗位调动等信息）；

（7）物品与财务（公寓财产表、物品管理、费用明细表、押金退还表、维修管理）；

（8）公寓管理制度（公告公寓的管理制度和入住人员需要遵守的纪律以及办理入住、调换等手续的方式）。

管理界面的系统功能模块图如图3-1：

4 数据库设计

3.1 数据库需求分析

用户的需求具体体现在各种信息的提供、保存、更新和查询方面，这就要求数据库结构能充分满足各种信息的输入和输出。收集基本数据、数据结构及数据处理的流程，组成一份详尽的数据字典，为后面的具体设计打下基础。

经过系统功能分析和需求总结，考虑到将来功能上的扩展，设计如下的数据项和数据结构：

[管理员](ID,用户名,密码,权限,添加时间,);

[学生资料](学号,姓名,电话,性别,班级,出生年月,籍贯,照片,身份证,院系,类别,);

[住宿分配](学号,姓名,性别,楼房编号,房间编号,床位编号,备注,);

[外来人员记录](姓名,身份证,被访人姓名,来访时间,来访事由,);

[卫生检查](楼房编号,房间编号,卫生得分,检查日期,备注,);

[违纪记录](学号,姓名,违纪事由,违纪日期,给予处分,);

[工作人员](工号,姓名,性别,部门,岗位,月薪,电话,身份证,照片,);

[物品信息](编号,名称,价格,类别,备注,);

[维修记录](编号,名称,故障描述,维修日期,维修费用,备注,);。

3.2 数据库概念结构设计

得到上面数据项和数据结构以后，就可以设计出能够满足用户需求的各种实体，以及它们之间的关系，为后面的逻辑结构设计打下基础。这些实体包含各种具体信息，通过相互之间的作用形成数据的流动。

设计规划出的实体有：管理员信息实体、高校信息实体、学生信息实体、楼宇信息实体。

实体之间关系的E-R图如图3-1所示：

管理员信息实体E-R图如图3-2所示：

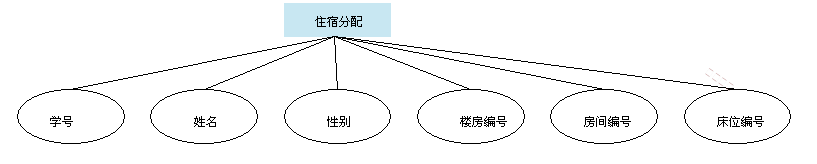

宿舍信息实体ER图如图3-3所示：

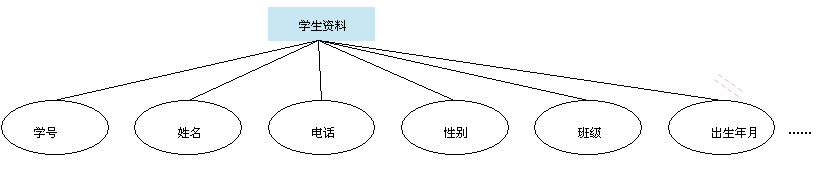

学生实体ER图如图3-4所示：

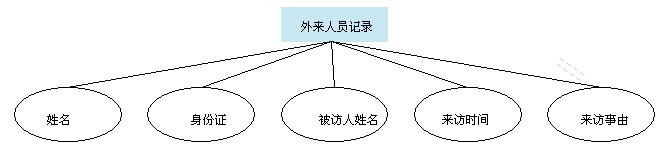

外来人员实体ER图如图3-4所示：

卫生检查实体ER图如图3-4所示：

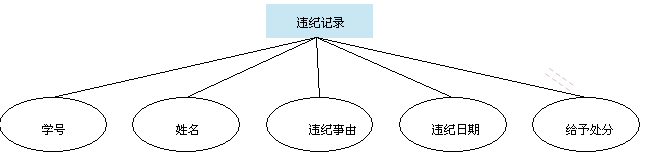

违纪记录实体ER图如图3-4所示：

工作人员实体ER图如图3-4所示：

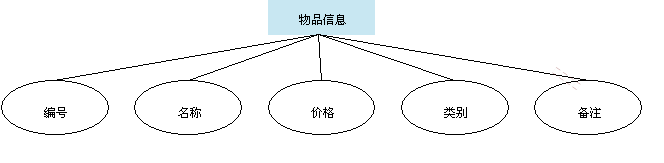

物品信息实体ER图如图3-4所示：

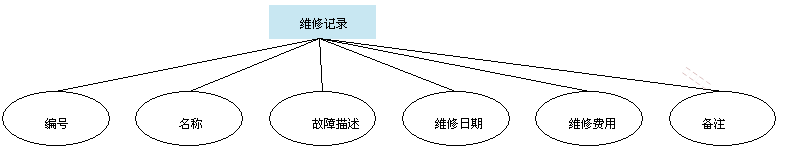

维修记录实体ER图如图3-4所示：
