摘要

三角剖分通过将复杂区域分割为互不重叠的三角形，为导航网格（NavMesh）提供高效路径规划基础。其原理可通过切披萨或搭帐篷的比喻形象理解——三角形是最稳定、易处理的几何单元。技术实现上，Delaunay算法可生成“饱满”的三角形，避免狭长结构。在Unity中，NavMesh自动烘焙三角剖分，AI角色借助三角形网络实现避障寻路。开发者可通过Python的scipy.spatial.Delaunay快速实践，或利用Unity的NavMesh.CalculateTriangulation()可视化网格结构。三角剖分本质是为虚拟角色铺设三角形“地毯”，实现复杂地形的智能化移动。

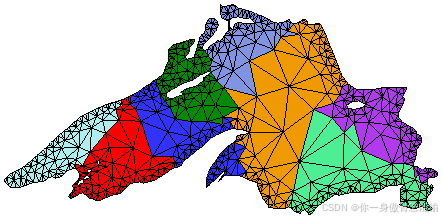

在这里插入图片描述

一、三角剖分原理的生动比喻

1. 比喻一：切披萨

想象你有一块形状不规则的大披萨（比如星形、月牙形），你想把它切成小块，方便大家吃。最简单的切法，就是把它切成一块块三角形。无论披萨多么奇怪，只要你用刀从一个角连到另一个角，慢慢地总能把它切成很多三角形小块，而且不会有重叠或空隙。

披萨：代表一块复杂的可行走区域。
三角形小块：就是三角剖分的结果。

2. 比喻二：搭帐篷

你要在一块不规则的空地上搭帐篷。你先在地上插很多钉子（顶点），然后用绳子把钉子连起来，要求每根绳子都不交叉。你会发现，最后地面被分成了很多三角形区域，每个三角形都很稳定，不会塌。

二、三角剖分的技术原理

定义：三角剖分就是把一个复杂的多边形区域，分割成若干个互不重叠的三角形。
为什么用三角形？
- 三角形是最简单、最稳定的多边形。
- 任何形状的多边形都能被三角形拼出来。
- 计算机处理三角形非常高效。
常用算法：Delaunay三角剖分（让三角形尽量“胖”，避免细长的瘦三角形）。

三、三角剖分在导航（NavMesh）中的实际应用

1. 形象解释

想象你要让机器人在一块复杂的地面上走路。你先把地面切成很多三角形小块，然后告诉机器人：“你只能在这些三角形里走，每次只能从一个三角形走到相邻的三角形。”
这样，机器人就不会走到障碍物上，也不会掉到空隙里。

2. 实际作用

分割可行走区域：把复杂的地形切成三角形，方便管理。
建立寻路网络：每个三角形就是一个“格子”，AI可以在三角形之间跳转，像跳格子一样找路。
高效路径规划：三角形之间的连接关系很简单，AI用A*等算法可以很快找到从起点到终点的最短路径。
处理复杂地形：即使地形有洞、有障碍、有高低落差，三角剖分都能很好地适应。

3. Unity中的应用

Unity在烘焙NavMesh时，底层会自动对可行走区域做三角剖分。
你看到的蓝色NavMesh，其实就是很多三角形拼起来的。
AI角色（NavMeshAgent）在这些三角形之间移动，自动避开障碍物。

四、总结一句话

三角剖分就像把一块复杂的地面切成很多三角形小地毯，AI角色就能在这些小地毯之间自由穿梭，安全又高效地找到路。

继续讲解三角剖分的动画演示、代码实现

下面我会分别给你：

三角剖分的动画演示推荐
简单的三角剖分代码实现（Python）
Unity相关资源推荐

1. 三角剖分动画演示推荐

在线动画演示网站

Polygon Triangulation Visualizer
https://observablehq.com/@tmcw/polygon-triangulation
你可以在页面上画出任意多边形，点击按钮后会自动显示三角剖分的过程，非常直观！
Delaunay Triangulation 动画
https://www.cs.cmu.edu/~quake/triangle.html
这个页面有Delaunay三角剖分的动画和原理介绍。
YouTube动画演示
搜索“Triangulation Animation”或“Delaunay Triangulation Animation”，有很多可视化视频，比如：
https://www.youtube.com/watch?v=Qz0KTGYJt_U

2. 三角剖分代码实现（Python示例）

这里用Python的matplotlib和scipy.spatial库来做一个简单的三角剖分（Delaunay三角剖分）示例：

import numpy as np
import matplotlib.pyplot as plt
from scipy.spatial import Delaunay

# 随机生成一些点
points = np.random.rand(10, 2)

# 进行Delaunay三角剖分
tri = Delaunay(points)

# 画出点和三角形
plt.triplot(points[:,0], points[:,1], tri.simplices)
plt.plot(points[:,0], points[:,1], 'o')
plt.title('Delaunay Triangulation')
plt.show()

运行效果：
你会看到一堆点被三角形连起来，形成了三角剖分结构。

进阶：多边形三角剖分

如果你想对一个多边形（而不是散点）做三角剖分，可以用第三方库，比如triangle、shapely、earcut等。
比如用earcut（Python版）：

import mapbox_earcut as earcut
import numpy as np

# 定义一个多边形（顺时针点序）
polygon = np.array([
    [0, 0],
    [1, 0],
    [1, 1],
    [0.5, 1.5],
    [0, 1]
], dtype=np.float32)

# earcut需要一维数组
vertices = polygon.flatten()
# 没有洞，空列表
holes = []

# 得到三角形顶点索引
triangles = earcut.triangulate_float32(vertices, holes, 2)
print(triangles)  # 输出三角形顶点索引

3. Unity相关资源推荐

Unity NavMesh三角剖分可视化插件
NavMesh Triangulation Visualizer (GitHub)
这个插件可以在Unity中把NavMesh的三角形结构可视化，非常直观。
Unity官方API
NavMesh.CalculateTriangulation()
你可以用这个API获取当前NavMesh的三角形数据，然后用Gizmos画出来。

示例代码：

using UnityEngine;
using UnityEngine.AI;

public class NavMeshTriangulationDrawer : MonoBehaviour
{
    void OnDrawGizmos()
    {
        var triangulation = NavMesh.CalculateTriangulation();
        Gizmos.color = Color.green;
        for (int i = 0; i < triangulation.indices.Length; i += 3)
        {
            Vector3 v0 = triangulation.vertices[triangulation.indices[i]];
            Vector3 v1 = triangulation.vertices[triangulation.indices[i + 1]];
            Vector3 v2 = triangulation.vertices[triangulation.indices[i + 2]];
            Gizmos.DrawLine(v0, v1);
            Gizmos.DrawLine(v1, v2);
            Gizmos.DrawLine(v2, v0);
        }
    }
}
