概述

在应用的开发过程中，经常需要设计复杂界面，此时涉及到多个相同或不同组件之间的嵌套。如果布局组件嵌套深度过深，或者嵌套组件数过多，会带来额外的开销。如果在布局的方式上进行优化，就可以有效的提升性能，减少时间开销。

RelativeContainer是一种采用相对布局的容器，支持容器内部的子元素设置相对位置关系，适用于处理界面复杂的场景，对多个子元素进行对齐和排列。子元素可以指定兄弟元素或父容器作为锚点，基于锚点进行相对位置布局。在使用锚点时，需注意子元素的相对位置关系，以避免出现错位或遮挡的情况。下图展示了一个 RelativeContainer的概念图，图中的虚线表示位置的依赖关系。

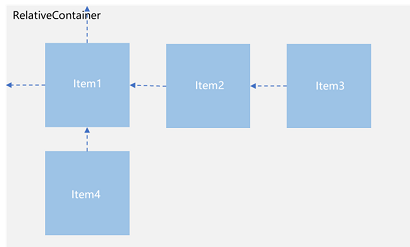

图1 相对布局示意图

子元素并不完全是上图中的依赖关系。比如，Item4可以以Item2为依赖锚点，也可以以RelativeContainer父容器为依赖锚点。

基本概念

• 参考边界：设置当前组件的哪个边界对齐到锚点。

• 锚点：通过锚点设置当前元素基于哪个元素确定位置。

• 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。

设置依赖关系

设置参考边界

设置当前组件的哪个边界对齐到锚点。容器内子组件的参考边界区分水平方向和垂直方向。

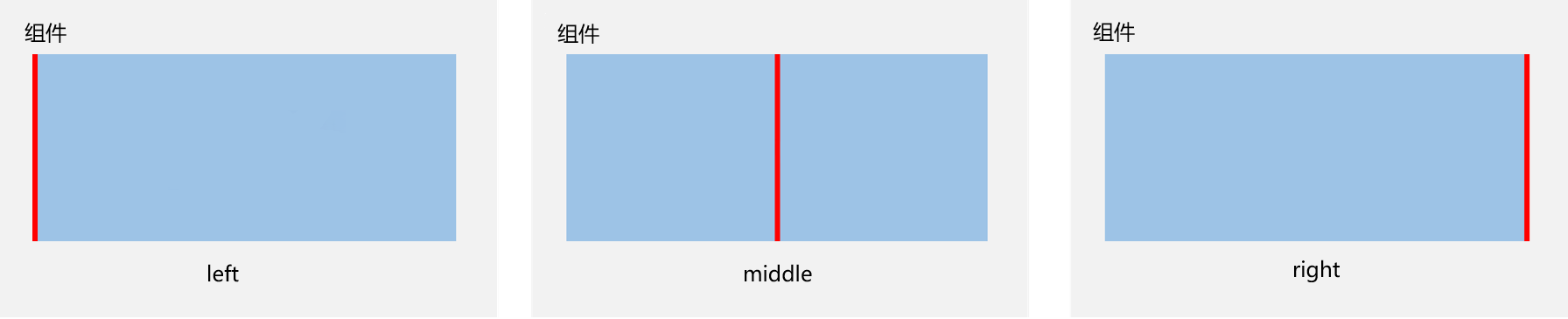

• 在水平方向上，可以按照起始（left）、居中（middle）或尾端（right）的组件边界与锚点对齐。当设置三个边界时，仅起始（left）和居中（middle）的边界设置生效。

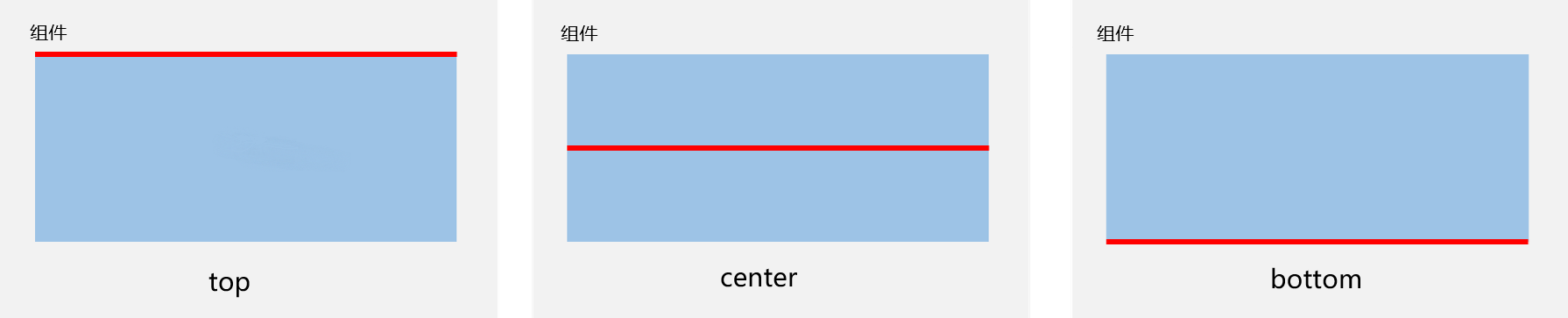

• 在垂直方向上，可以设置组件边界与锚点对齐，具体包括顶部（top）、居中（center）和底部（bottom）。当设置三个边界时，仅顶部（top）和居中（center）生效。



设置锚点

锚点设置涉及子元素相对于其父元素或兄弟元素的位置依赖关系。具体而言，子元素可以将其位置锚定到相对布局容器（RelativeContainer）、辅助线（guideline）、屏障（barrier）或其他子元素上。

为了准确定义锚点，RelativeContainer的子元素必须拥有唯一的组件标识（id），用于指定锚点信息。父元素RelativeContainer的标识默认为“__container__”，其他子元素的组件标识（id）则通过id属性设置。

说明

• 未设置组件标识（id）的组件虽可显示，但无法被其他组件引用为锚点。相对布局容器会为其拼接组件标识，但组件标识（id）的规律无法被应用感知。辅助线（guideline）与屏障（barrier）的组件标识（id）需确保唯一，避免与任何组件冲突。若有重复，遵循组件 > guideline > barrier 的优先级。
• 组件间设置锚点时应避免形成依赖循环（组件之间设置链除外），依赖循环将导致子组件缺乏定位基准，最终无法绘制。

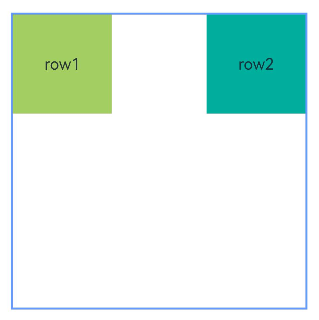

• RelativeContainer父组件为锚点，__container__代表父容器的组件标识（id）。

  1. let AlignRus: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  2. 'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  3. 'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
  4. }
  5. let AlignRue: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  6. 'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  7. 'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
  8. }
  9. let Mleft: Record<string, number> = { 'left': 20 }
  10. let BWC: Record<string, number | string> = { 'width': 2, 'color': '#6699FF' }
  12. @Entry
  13. @Component
  14. struct Index {
  15. build() {
  16. RelativeContainer() {
  17. Row() {
  18. Text('row1')
  19. }
  20. .justifyContent(FlexAlign.Center)
  21. .width(100)
  22. .height(100)
  23. .backgroundColor('#a3cf62')
  24. .alignRules(AlignRus)
  25. .id("row1")
  27. Row() {
  28. Text('row2')
  29. }
  30. .justifyContent(FlexAlign.Center)
  31. .width(100)
  32. .height(100)
  33. .backgroundColor('#00ae9d')
  34. .alignRules(AlignRue)
  35. .id("row2")
  36. }.width(300).height(300)
  37. .margin(Mleft)
  38. .border(BWC)
  39. }
  40. }

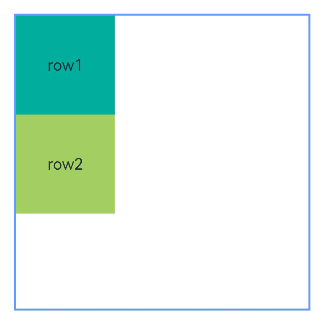

• 以兄弟元素为锚点。

  1. let AlignRus: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  2. 'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  3. 'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
  4. }
  5. let RelConB: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  6. 'top': { 'anchor': 'row1', 'align': VerticalAlign.Bottom },
  7. 'left': { 'anchor': 'row1', 'align': HorizontalAlign.Start }
  8. }
  9. let Mleft: Record<string, number> = { 'left': 20 }
  10. let BWC: Record<string, number | string> = { 'width': 2, 'color': '#6699FF' }
  12. @Entry
  13. @Component
  14. struct Index {
  15. build() {
  16. RelativeContainer() {
  17. Row() {
  18. Text('row1')
  19. }
  20. .justifyContent(FlexAlign.Center)
  21. .width(100)
  22. .height(100)
  23. .backgroundColor('#00ae9d')
  24. .alignRules(AlignRus)
  25. .id("row1")
  27. Row() {
  28. Text('row2')
  29. }
  30. .justifyContent(FlexAlign.Center)
  31. .width(100)
  32. .height(100)
  33. .backgroundColor('#a3cf62')
  34. .alignRules(RelConB)
  35. .id("row2")
  36. }.width(300).height(300)
  37. .margin(Mleft)
  38. .border(BWC)
  39. }
  40. }

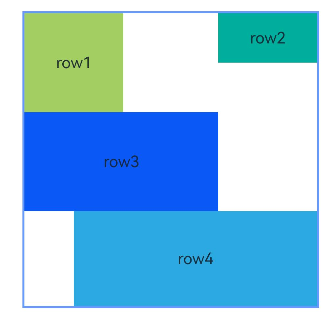

• 子组件锚点可以任意选择，但需注意不要相互依赖。

  1. @Entry
  2. @Component
  3. struct Index {
  4. build() {
  5. Row() {
  6. RelativeContainer() {
  7. Row(){Text('row1')}.justifyContent(FlexAlign.Center).width(100).height(100)
  8. .backgroundColor('#a3cf62')
  9. .alignRules({
  10. top: {anchor: "__container__", align: VerticalAlign.Top},
  11. left: {anchor: "__container__", align: HorizontalAlign.Start}
  12. })
  13. .id("row1")
  15. Row(){Text('row2')}.justifyContent(FlexAlign.Center).width(100)
  16. .backgroundColor('#00ae9d')
  17. .alignRules({
  18. top: {anchor: "__container__", align: VerticalAlign.Top},
  19. right: {anchor: "__container__", align: HorizontalAlign.End},
  20. bottom: {anchor: "row1", align: VerticalAlign.Center},
  21. })
  22. .id("row2")
  24. Row(){Text('row3')}.justifyContent(FlexAlign.Center).height(100)
  25. .backgroundColor('#0a59f7')
  26. .alignRules({
  27. top: {anchor: "row1", align: VerticalAlign.Bottom},
  28. left: {anchor: "row1", align: HorizontalAlign.Start},
  29. right: {anchor: "row2", align: HorizontalAlign.Start}
  30. })
  31. .id("row3")
  33. Row(){Text('row4')}.justifyContent(FlexAlign.Center)
  34. .backgroundColor('#2ca9e0')
  35. .alignRules({
  36. top: {anchor: "row3", align: VerticalAlign.Bottom},
  37. left: {anchor: "row1", align: HorizontalAlign.Center},
  38. right: {anchor: "row2", align: HorizontalAlign.End},
  39. bottom: {anchor: "__container__", align: VerticalAlign.Bottom}
  40. })
  41. .id("row4")
  42. }
  43. .width(300).height(300)
  44. .margin({left: 50})
  45. .border({width:2, color: "#6699FF"})
  46. }
  47. .height('100%')
  48. }
  49. }



设置相对于锚点的对齐位置

设置了锚点之后，可以通过alignRules属性的align设置相对于锚点的对齐位置。

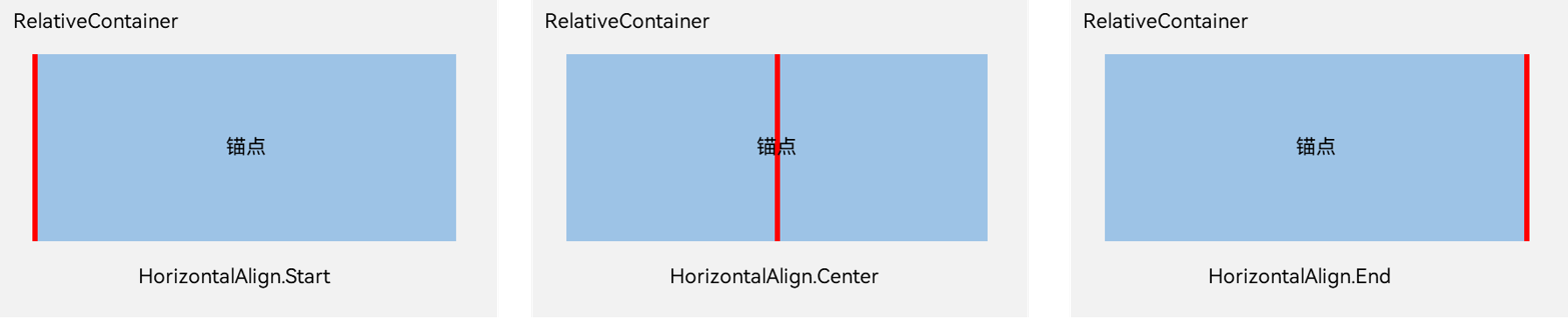

在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。

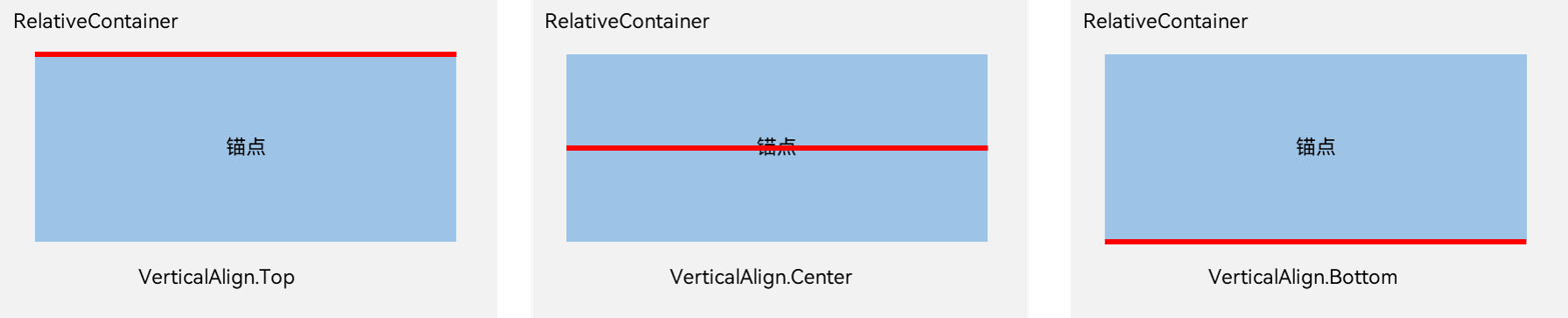

在竖直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。

子组件位置偏移

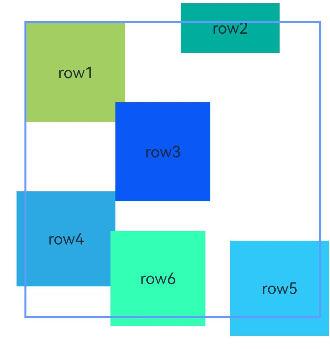

子组件经过相对位置对齐后，可能尚未达到目标位置。开发者可根据需要设置额外偏移（offset）。当使用offset调整位置的组件作为锚点时，对齐位置为设置offset之前的位置。从API Version 11开始，新增了bias对象，建议API Version 11及以后的版本使用bias来设置额外偏移。

1. @Entry
2. @Component
3. struct Index {
4. build() {
5. Row() {
6. RelativeContainer() {
7. Row() {
8. Text('row1')
9. }
10. .justifyContent(FlexAlign.Center)
11. .width(100)
12. .height(100)
13. .backgroundColor('#a3cf62')
14. .alignRules({
15. top: { anchor: "__container__", align: VerticalAlign.Top },
16. left: { anchor: "__container__", align: HorizontalAlign.Start }
17. })
18. .id("row1")
20. Row() {
21. Text('row2')
22. }
23. .justifyContent(FlexAlign.Center)
24. .width(100)
25. .backgroundColor('#00ae9d')
26. .alignRules({
27. top: { anchor: "__container__", align: VerticalAlign.Top },
28. right: { anchor: "__container__", align: HorizontalAlign.End },
29. bottom: { anchor: "row1", align: VerticalAlign.Center },
30. })
31. .offset({
32. x: -40,
33. y: -20
34. })
35. .id("row2")
37. Row() {
38. Text('row3')
39. }
40. .justifyContent(FlexAlign.Center)
41. .height(100)
42. .backgroundColor('#0a59f7')
43. .alignRules({
44. top: { anchor: "row1", align: VerticalAlign.Bottom },
45. left: { anchor: "row1", align: HorizontalAlign.End },
46. right: { anchor: "row2", align: HorizontalAlign.Start }
47. })
48. .offset({
49. x: -10,
50. y: -20
51. })
52. .id("row3")
54. Row() {
55. Text('row4')
56. }
57. .justifyContent(FlexAlign.Center)
58. .backgroundColor('#2ca9e0')
59. .alignRules({
60. top: { anchor: "row3", align: VerticalAlign.Bottom },
61. bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
62. left: { anchor: "__container__", align: HorizontalAlign.Start },
63. right: { anchor: "row1", align: HorizontalAlign.End }
64. })
65. .offset({
66. x: -10,
67. y: -30
68. })
69. .id("row4")
71. Row() {
72. Text('row5')
73. }
74. .justifyContent(FlexAlign.Center)
75. .backgroundColor('#30c9f7')
76. .alignRules({
77. top: { anchor: "row3", align: VerticalAlign.Bottom },
78. bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
79. left: { anchor: "row2", align: HorizontalAlign.Start },
80. right: { anchor: "row2", align: HorizontalAlign.End }
81. })
82. .offset({
83. x: 10,
84. y: 20
85. })
86. .id("row5")
88. Row() {
89. Text('row6')
90. }
91. .justifyContent(FlexAlign.Center)
92. .backgroundColor('#ff33ffb5')
93. .alignRules({
94. top: { anchor: "row3", align: VerticalAlign.Bottom },
95. bottom: { anchor: "row4", align: VerticalAlign.Bottom },
96. left: { anchor: "row3", align: HorizontalAlign.Start },
97. right: { anchor: "row3", align: HorizontalAlign.End }
98. })
99. .offset({
100. x: -15,
101. y: 10
102. })
103. .backgroundImagePosition(Alignment.Bottom)
104. .backgroundImageSize(ImageSize.Cover)
105. .id("row6")
106. }
107. .width(300).height(300)
108. .margin({ left: 50 })
109. .border({ width: 2, color: "#6699FF" })
110. }
111. .height('100%')
112. }
113. }

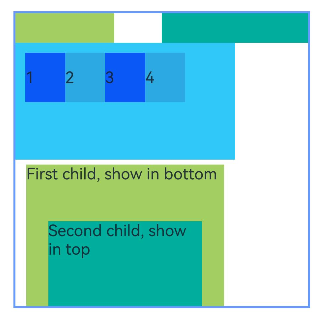

多种组件的对齐布局

Row、Column、Flex、Stack等多种布局组件，可按照RelativeContainer组件规则进行对齐排布。

1. @Entry
2. @Component
3. struct Index {
4. @State value: number = 0
6. build() {
7. Row() {
9. RelativeContainer() {
10. Row()
11. .width(100)
12. .height(100)
13. .backgroundColor('#a3cf62')
14. .alignRules({
15. top: { anchor: "__container__", align: VerticalAlign.Top },
16. left: { anchor: "__container__", align: HorizontalAlign.Start }
17. })
18. .id("row1")
20. Column()
21. .width('50%')
22. .height(30)
23. .backgroundColor('#00ae9d')
24. .alignRules({
25. top: { anchor: "__container__", align: VerticalAlign.Top },
26. left: { anchor: "__container__", align: HorizontalAlign.Center }
27. })
28. .id("row2")
30. Flex({ direction: FlexDirection.Row }) {
31. Text('1').width('20%').height(50).backgroundColor('#0a59f7')
32. Text('2').width('20%').height(50).backgroundColor('#2ca9e0')
33. Text('3').width('20%').height(50).backgroundColor('#0a59f7')
34. Text('4').width('20%').height(50).backgroundColor('#2ca9e0')
35. }
36. .padding(10)
37. .backgroundColor('#30c9f7')
38. .alignRules({
39. top: { anchor: "row2", align: VerticalAlign.Bottom },
40. left: { anchor: "__container__", align: HorizontalAlign.Start },
41. bottom: { anchor: "__container__", align: VerticalAlign.Center },
42. right: { anchor: "row2", align: HorizontalAlign.Center }
43. })
44. .id("row3")
46. Stack({ alignContent: Alignment.Bottom }) {
47. Text('First child, show in bottom').width('90%').height('100%').backgroundColor('#a3cf62').align(Alignment.Top)
48. Text('Second child, show in top').width('70%').height('60%').backgroundColor('#00ae9d').align(Alignment.Top)
49. }
50. .margin({ top: 5 })
51. .alignRules({
52. top: { anchor: "row3", align: VerticalAlign.Bottom },
53. left: { anchor: "__container__", align: HorizontalAlign.Start },
54. bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
55. right: { anchor: "row3", align: HorizontalAlign.End }
56. })
57. .id("row4")
59. }
60. .width(300).height(300)
61. .margin({ left: 50 })
62. .border({ width: 2, color: "#6699FF" })
63. }
64. .height('100%')
65. }
66. }

组件尺寸

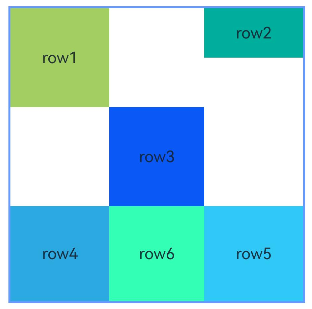

当同时存在前端页面设置的子组件尺寸和相对布局规则时，子组件的绘制尺寸依据约束规则确定。从API Version 11开始，此规则有所变化，子组件自身设置的尺寸优先级高于相对布局规则中的对齐锚点尺寸。因此，若要使子组件与锚点严格对齐，应仅使用alignRules，避免使用尺寸设置。

说明

• 根据约束条件和子组件自身的size属性无法确定子组件的大小，此时，不绘制该子组件。
• 在同一方向上设置两个或更多锚点时，若这些锚点的位置顺序有误，该子组件将被视为大小为0而不予绘制。

1. @Entry
2. @Component
3. struct Index {
4. build() {
5. Row() {
6. RelativeContainer() {
7. Row() {
8. Text('row1')
9. }
10. .justifyContent(FlexAlign.Center)
11. .width(100)
12. .height(100)
13. .backgroundColor('#a3cf62')
14. .alignRules({
15. top: { anchor: "__container__", align: VerticalAlign.Top },
16. left: { anchor: "__container__", align: HorizontalAlign.Start }
17. })
18. .id("row1")
20. Row() {
21. Text('row2')
22. }
23. .justifyContent(FlexAlign.Center)
24. .width(100)
25. .backgroundColor('#00ae9d')
26. .alignRules({
27. top: { anchor: "__container__", align: VerticalAlign.Top },
28. right: { anchor: "__container__", align: HorizontalAlign.End },
29. bottom: { anchor: "row1", align: VerticalAlign.Center },
30. })
31. .id("row2")
33. Row() {
34. Text('row3')
35. }
36. .justifyContent(FlexAlign.Center)
37. .height(100)
38. .backgroundColor('#0a59f7')
39. .alignRules({
40. top: { anchor: "row1", align: VerticalAlign.Bottom },
41. left: { anchor: "row1", align: HorizontalAlign.End },
42. right: { anchor: "row2", align: HorizontalAlign.Start }
43. })
44. .id("row3")
46. Row() {
47. Text('row4')
48. }.justifyContent(FlexAlign.Center)
49. .backgroundColor('#2ca9e0')
50. .alignRules({
51. top: { anchor: "row3", align: VerticalAlign.Bottom },
52. bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
53. left: { anchor: "__container__", align: HorizontalAlign.Start },
54. right: { anchor: "row1", align: HorizontalAlign.End }
55. })
56. .id("row4")
58. Row() {
59. Text('row5')
60. }.justifyContent(FlexAlign.Center)
61. .backgroundColor('#30c9f7')
62. .alignRules({
63. top: { anchor: "row3", align: VerticalAlign.Bottom },
64. bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
65. left: { anchor: "row2", align: HorizontalAlign.Start },
66. right: { anchor: "row2", align: HorizontalAlign.End }
67. })
68. .id("row5")
70. Row() {
71. Text('row6')
72. }
73. .justifyContent(FlexAlign.Center)
74. .backgroundColor('#ff33ffb5')
75. .alignRules({
76. top: { anchor: "row3", align: VerticalAlign.Bottom },
77. bottom: { anchor: "row4", align: VerticalAlign.Bottom },
78. left: { anchor: "row3", align: HorizontalAlign.Start },
79. right: { anchor: "row3", align: HorizontalAlign.End }
80. })
81. .id("row6")
82. .backgroundImagePosition(Alignment.Bottom)
83. .backgroundImageSize(ImageSize.Cover)
84. }
85. .width(300).height(300)
86. .margin({ left: 50 })
87. .border({ width: 2, color: "#6699FF" })
88. }
89. .height('100%')
90. }
91. }

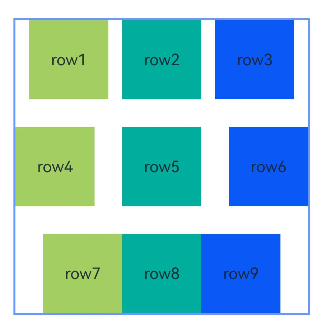

多个组件形成链

链的形成依赖于组件之间的关联关系。以组件A和组件B构成的最简水平链为例，其依赖关系为：锚点1 <-- 组件A <---> 组件B --> 锚点2，即A具有left锚点，B具有right锚点，同时A的right锚点与B的HorizontalAlign.Start对齐，B的left锚点与A的HorizontalAlign.End对齐。

• 链的方向和格式在链头组件的chainMode接口中声明；链内元素的bias属性全部失效，链头元素的bias属性作为整个链的bias生效。链头是指在满足成链规则时链的第一个组件（在水平方向上，从左边开始，镜像语言中从右边开始；在竖直方向上，从上边开始）。
• 如果链内所有元素的size超出链的锚点约束，超出部分将被均匀分配到链的两侧。在Packed链中，可以通过bias设置超出部分的分布。

1. @Entry
2. @Component
3. struct Index {
4. build() {
5. Row() {
6. RelativeContainer() {
7. Row() {
8. Text('row1')
9. }
10. .justifyContent(FlexAlign.Center)
11. .width(80)
12. .height(80)
13. .backgroundColor('#a3cf62')
14. .alignRules({
15. left: { anchor: "__container__", align: HorizontalAlign.Start },
16. right: { anchor: "row2", align: HorizontalAlign.Start },
17. top: { anchor: "__container__", align: VerticalAlign.Top }
18. })
19. .id("row1")
20. .chainMode(Axis.Horizontal, ChainStyle.SPREAD)
22. Row() {
23. Text('row2')
24. }
25. .justifyContent(FlexAlign.Center)
26. .width(80)
27. .height(80)
28. .backgroundColor('#00ae9d')
29. .alignRules({
30. left: { anchor: "row1", align: HorizontalAlign.End },
31. right: { anchor: "row3", align: HorizontalAlign.Start },
32. top: { anchor: "row1", align: VerticalAlign.Top }
33. })
34. .id("row2")
36. Row() {
37. Text('row3')
38. }
39. .justifyContent(FlexAlign.Center)
40. .width(80)
41. .height(80)
42. .backgroundColor('#0a59f7')
43. .alignRules({
44. left: { anchor: "row2", align: HorizontalAlign.End },
45. right: { anchor: "__container__", align: HorizontalAlign.End },
46. top: { anchor: "row1", align: VerticalAlign.Top }
47. })
48. .id("row3")
50. Row() {
51. Text('row4')
52. }
53. .justifyContent(FlexAlign.Center)
54. .width(80)
55. .height(80)
56. .backgroundColor('#a3cf62')
57. .alignRules({
58. left: { anchor: "__container__", align: HorizontalAlign.Start },
59. right: { anchor: "row5", align: HorizontalAlign.Start },
60. center: { anchor: "__container__", align: VerticalAlign.Center }
61. })
62. .id("row4")
63. .chainMode(Axis.Horizontal, ChainStyle.SPREAD_INSIDE)
65. Row() {
66. Text('row5')
67. }
68. .justifyContent(FlexAlign.Center)
69. .width(80)
70. .height(80)
71. .backgroundColor('#00ae9d')
72. .alignRules({
73. left: { anchor: "row4", align: HorizontalAlign.End },
74. right: { anchor: "row6", align: HorizontalAlign.Start },
75. top: { anchor: "row4", align: VerticalAlign.Top }
76. })
77. .id("row5")
79. Row() {
80. Text('row6')
81. }
82. .justifyContent(FlexAlign.Center)
83. .width(80)
84. .height(80)
85. .backgroundColor('#0a59f7')
86. .alignRules({
87. left: { anchor: "row5", align: HorizontalAlign.End },
88. right: { anchor: "__container__", align: HorizontalAlign.End },
89. top: { anchor: "row4", align: VerticalAlign.Top }
90. })
91. .id("row6")
93. Row() {
94. Text('row7')
95. }
96. .justifyContent(FlexAlign.Center)
97. .width(80)
98. .height(80)
99. .backgroundColor('#a3cf62')
100. .alignRules({
101. left: { anchor: "__container__", align: HorizontalAlign.Start },
102. right: { anchor: "row8", align: HorizontalAlign.Start },
103. bottom: { anchor: "__container__", align: VerticalAlign.Bottom }
104. })
105. .id("row7")
106. .chainMode(Axis.Horizontal, ChainStyle.PACKED)
108. Row() {
109. Text('row8')
110. }
111. .justifyContent(FlexAlign.Center)
112. .width(80)
113. .height(80)
114. .backgroundColor('#00ae9d')
115. .alignRules({
116. left: { anchor: "row7", align: HorizontalAlign.End },
117. right: { anchor: "row9", align: HorizontalAlign.Start },
118. top: { anchor: "row7", align: VerticalAlign.Top }
119. })
120. .id("row8")
122. Row() {
123. Text('row9')
124. }
125. .justifyContent(FlexAlign.Center)
126. .width(80)
127. .height(80)
128. .backgroundColor('#0a59f7')
129. .alignRules({
130. left: { anchor: "row8", align: HorizontalAlign.End },
131. right: { anchor: "__container__", align: HorizontalAlign.End },
132. top: { anchor: "row7", align: VerticalAlign.Top }
133. })
134. .id("row9")
135. }
136. .width(300).height(300)
137. .margin({ left: 50 })
138. .border({ width: 2, color: "#6699FF" })
139. }
140. .height('100%')
141. }
142. }
