一、概述

        DeepSeek在常规绘图方面提供了SVG矢量图、Mermaid结构化图表和React数据可视化图表等多元绘制手段，全面覆盖从基础图形设计到复杂逻辑建模，再到数据可视化的全场景绘图需求。丰富多样的图表类型为专业文档、报告、分析等场景的图形化呈现提供有力支持。

        以下为三种绘图方式的特点及适用场景：

        SVG矢量图：可用于基础图形绘制、图标设计、简单插图创作以及流程图、组织架构图等结构化图形展示。具备高精度、可缩放的视觉优势，能满足各类对图形质量有要求的场景。

        Mermaid图表：着重于逻辑与结构的可视化呈现。涵盖流程图（用于梳理业务流程、算法逻辑）、时序图（呈现事件时间线）、类图（服务于面向对象设计）、状态图（展示状态转移情况）、实体关系图（构建数据模型）以及思维导图（助力思维发散），帮助将复杂逻辑清晰展现。

        React图表：聚焦于数据可视化领域。提供折线图（用于趋势分析）、柱状图（进行对比分析）、饼图（展示占比情况）、散点图（体现分布关系）、雷达图（实现多维度评估）及组合图表（完成复合分析）等类型，以数据驱动实现可视化表达。

        因工作需要，目前本人使用较多是后两者，接下来将分别对Mermaid图表和React图表展开分享。

二、Mermaid图表

        在实际工作场景中，基于 Mermaid 绘制的流程图与思维导图应用最为广泛。流程图是一种以图形化方式直观呈现流程逻辑的工具，通过标准化符号（如矩形、菱形、箭头等）和结构化设计（顺序、条件、循环），清晰展示任务执行步骤、业务流转逻辑或系统运行流程。

        这里通过一个基于DeepSeek+Mermaid绘制流程图的案例进行演示：

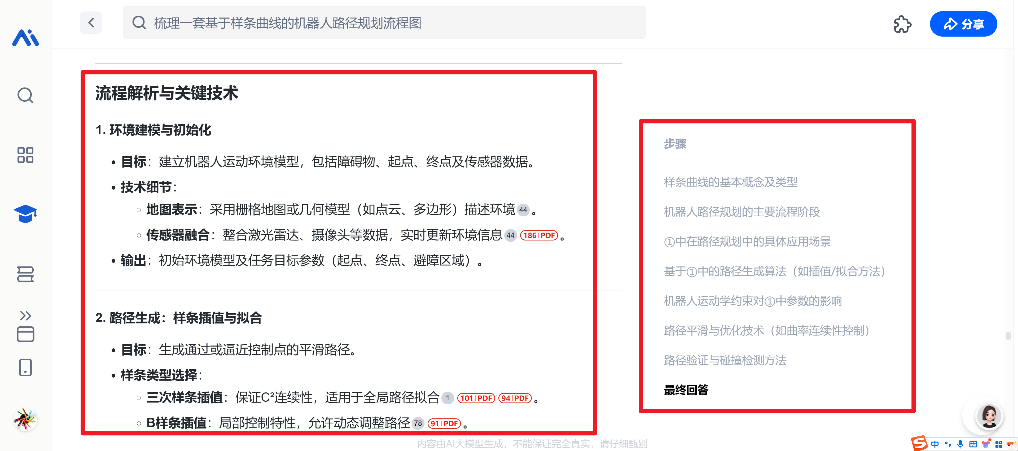

        1、首先在秘塔AI中格式化输入问题：“梳理一套基于样条曲线的机器人路径规划流程图”，将秘塔AI的格式化输出内容复制：

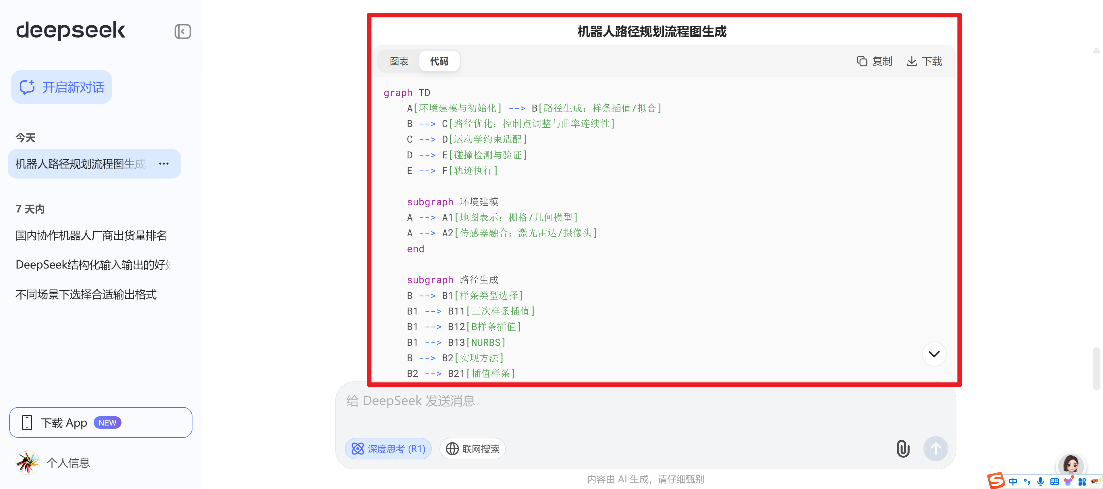

        2、然后在DeepSeek中格式化输入问题：“将以下内容生成Mermaid格式的流程图代码+路径规划的流程”，DeepSeek格式化输出基于Mermaid格式的路径规划流程图代码，如下所示：

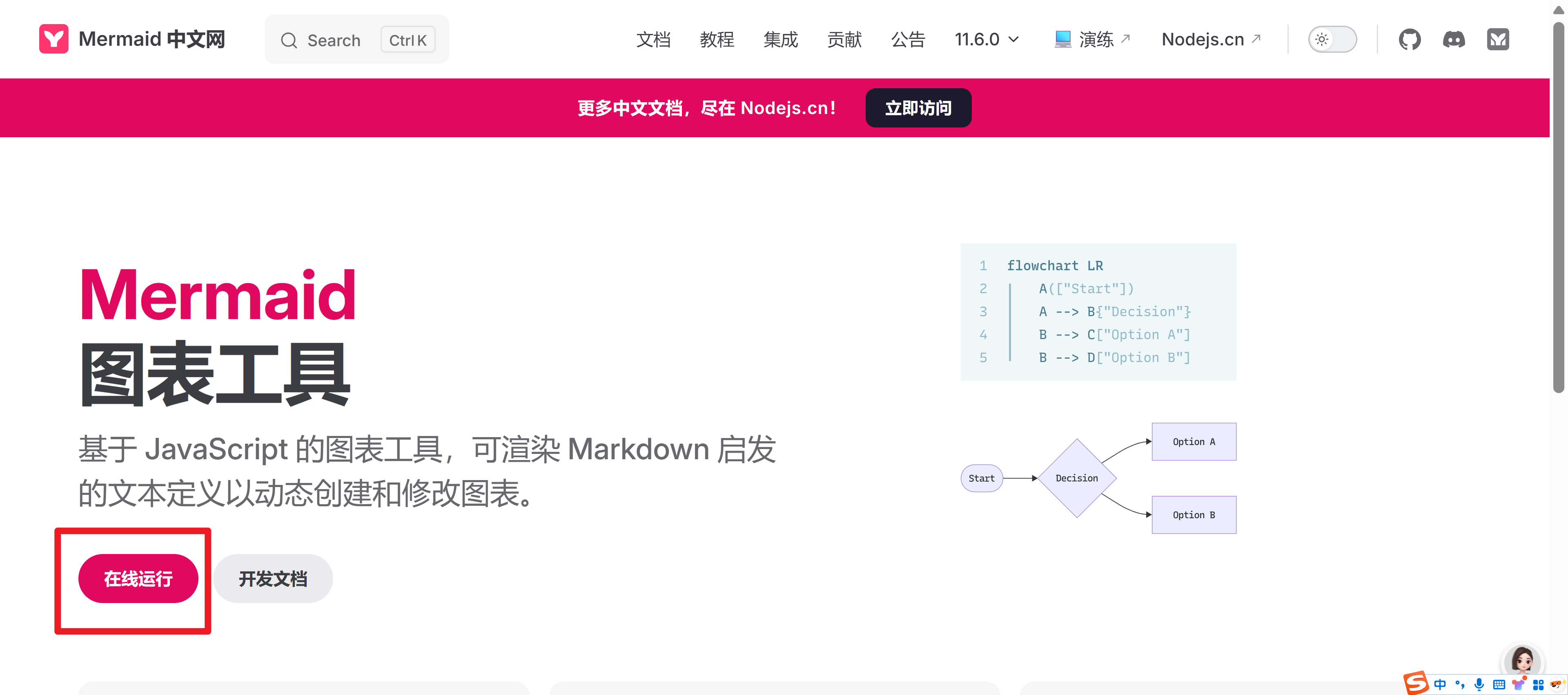

        3、打开Mermaid工具，这里使用Mermaid在线编辑器进行流程图绘制，以下为某Mermaid在线编辑器中文网站首页（https://mermaid.nodejs.cn/）：

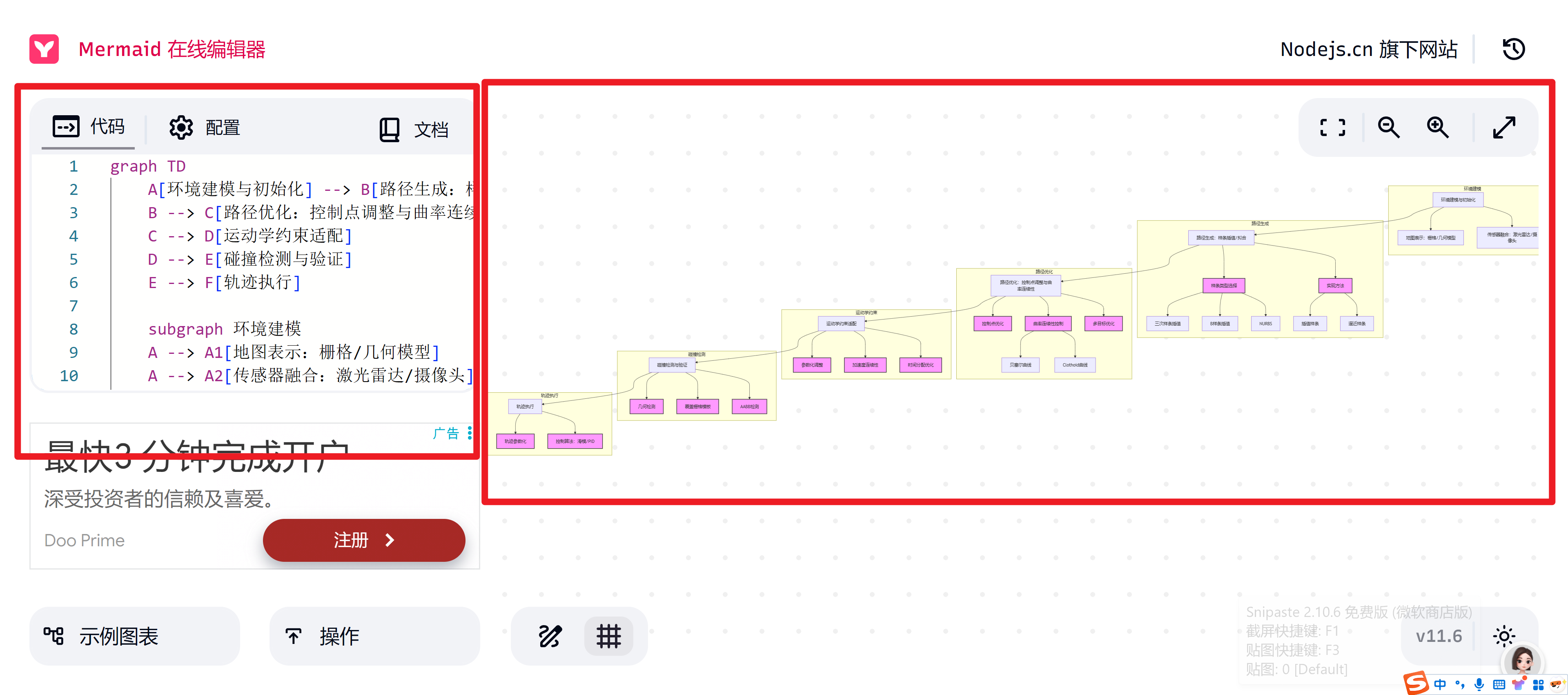

        4、在左侧代码区添加基于Mermaid格式的路径规划流程图代码，后侧绘图区会自动生成对应的流程图：

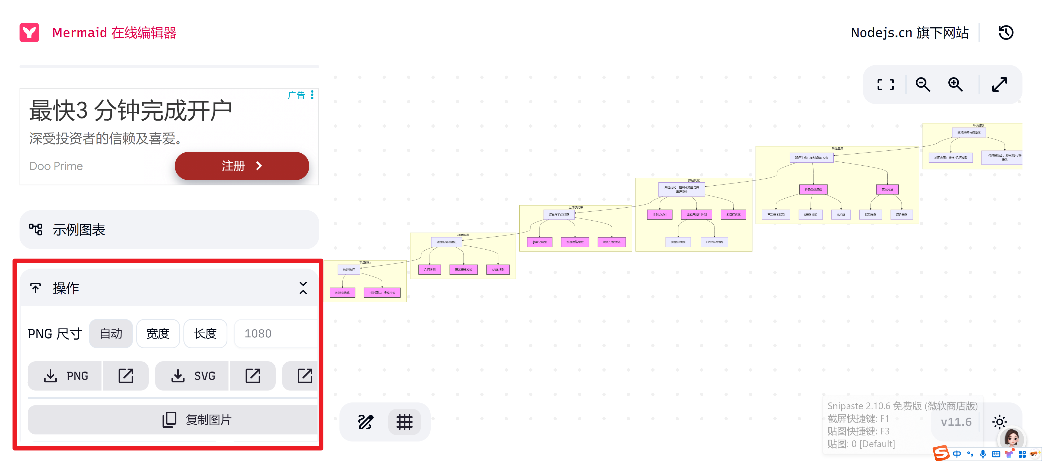

        5、可根据自己的需要对流程图进行编辑或者保存，可点击左下角操作命令：

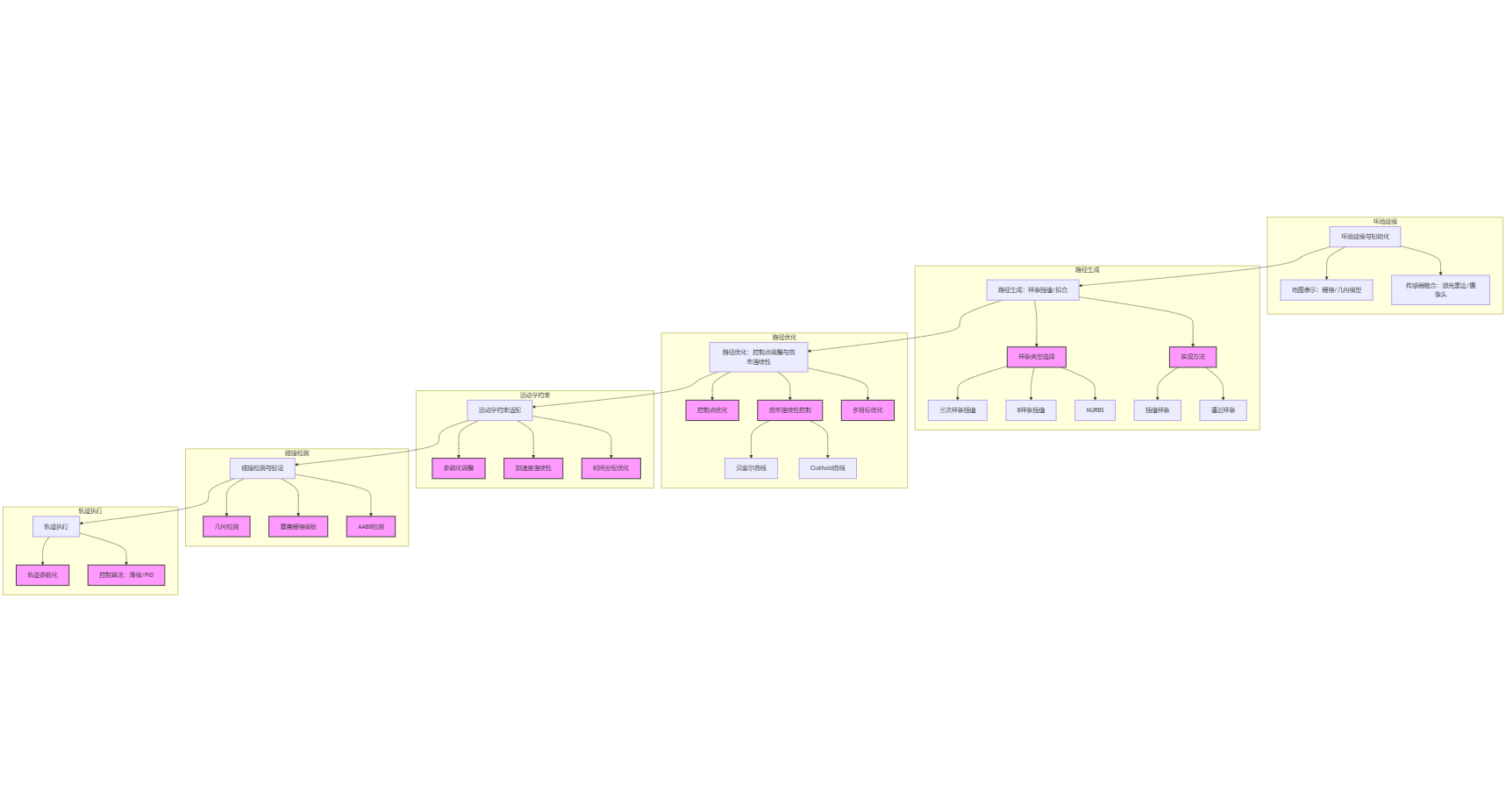

        6、生成的基于Mermaid格式的路径规划流程图如下所示：

        思维导图可见另一篇博客：DeepSeek在科研检索中的应用-CSDN博客

三、React图表

        React 图表是基于 React 框架构建的组件化数据可视化工具，通过声明式编程将数据转化为交互式图形并支持动态渲染。

        这里通过一个基于DeepSeek+Matlab+Python绘制六轴机器人角位移、速度、加速度与时间的关系曲线图的案例进行演示：

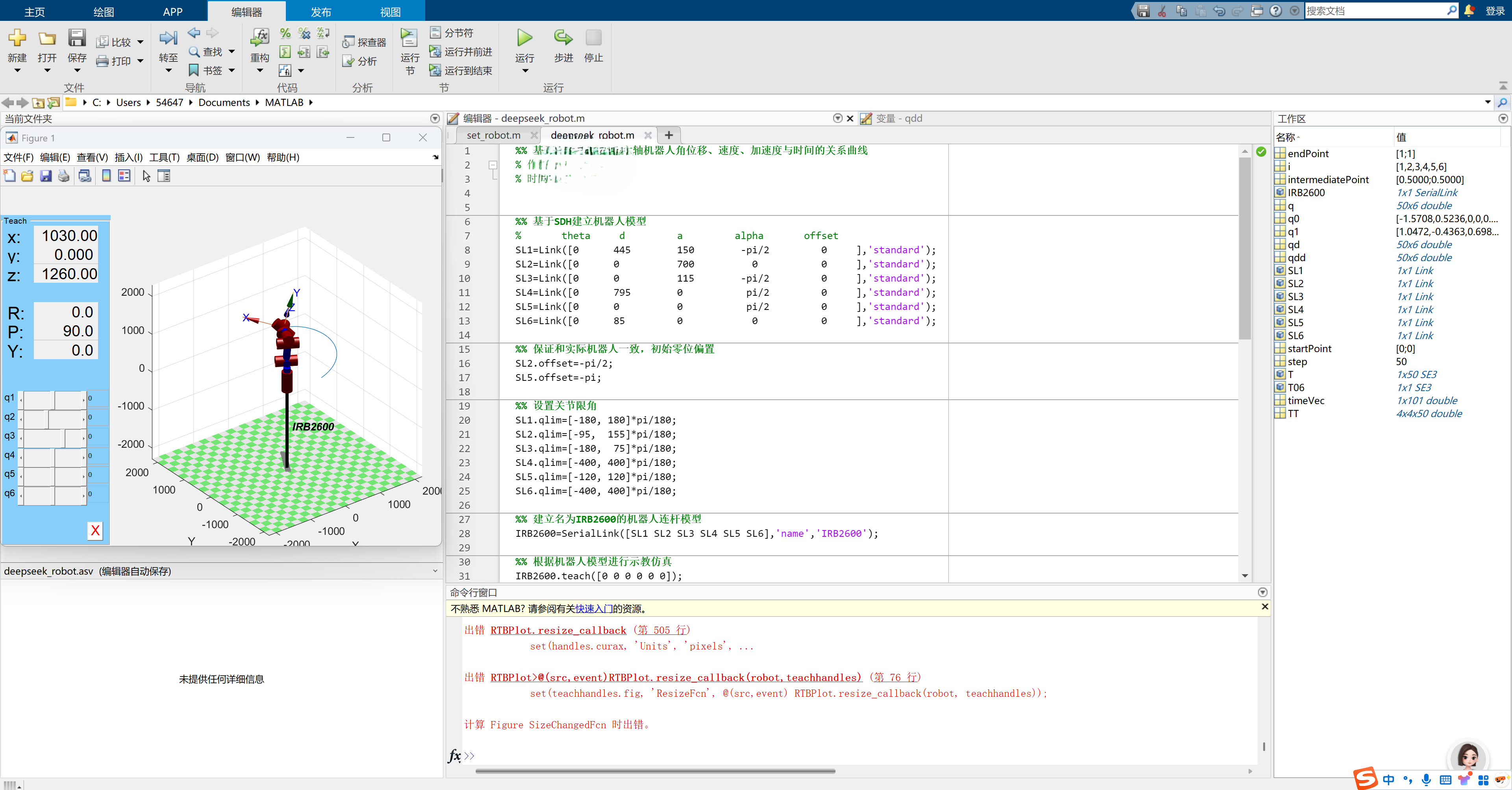

        1、首先在matlab中运行六轴机器人仿真程序，生成机器人角位移、速度、加速度与时间关系的数据并保存为表格，如下所示：

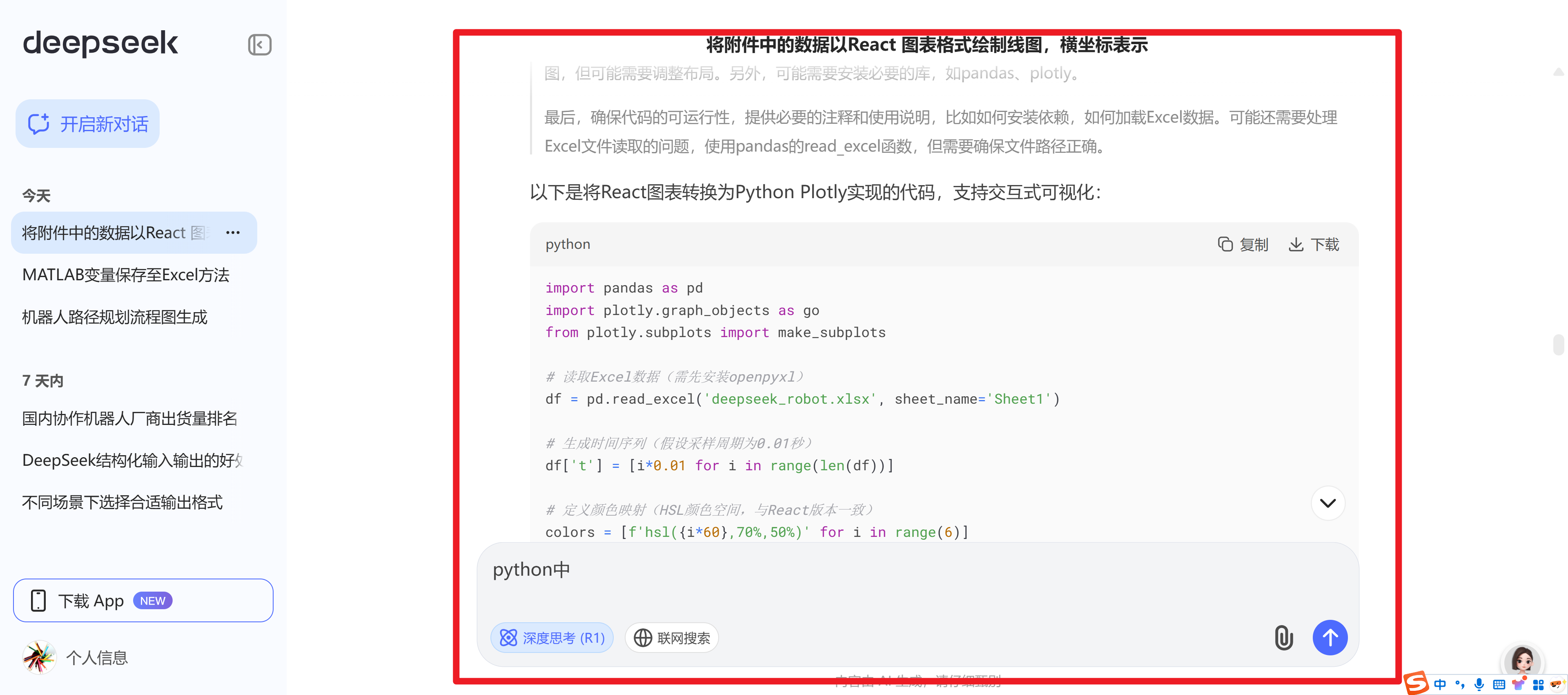

        2、然后将生成的表格上传至DeepSeek中，格式化输入问题：“以React 图表格式生成能绘制附件中数据的线图代码，横坐标表示插补时间，纵坐标表示1~6轴的关节角度、1~6轴的关节角速度以及1~6轴的关节角加速度，题目取名为基于DeepSeek+Matlab+Python的机器人关节数据React 图”，deepseek格式化输出基于python的代码，如下所示：

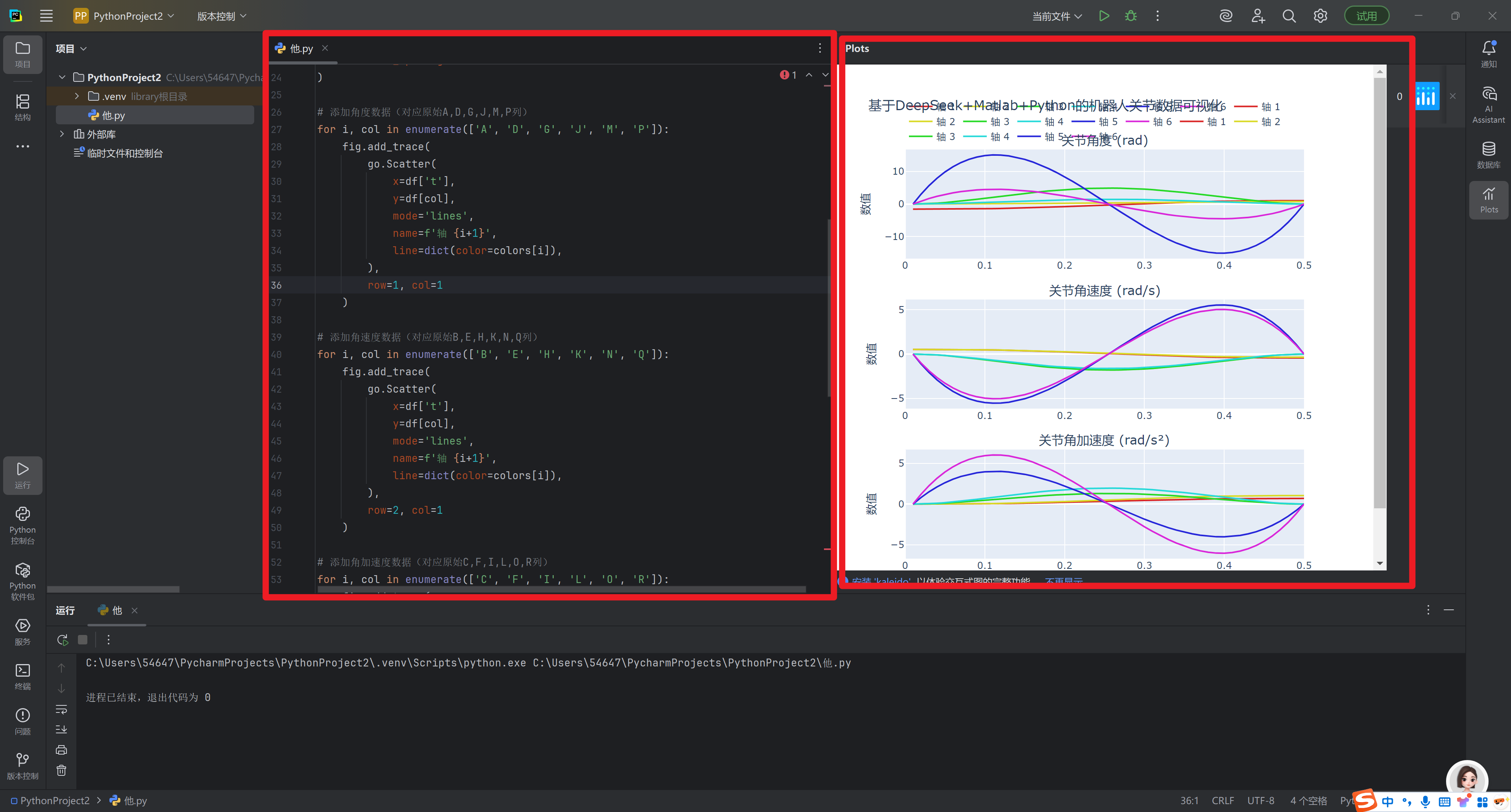

        3、将代码拷贝至python中运行，将图绘制如下：
