在工作中，我们往往会涉及一些画图的工作。在一些情况下，许多人可能与我一样会遇到一些困扰，明明脑子里面对于一件事有整体的架构，但当想把这件事画成流程图或者时序图的时候，却不知道该从哪里开始下手。

或者明明是同样的流程，仅仅是微小的变动，就需要control + c, control + v, 修修改改，重复的工作既浪费时间，又浪费精力。

今天，我和大家分享，如何利用 DeepSeek 和 mermaid 轻松搞定流程图/时序图。

年初，DeepSeek火爆一时，几乎全民开启了AI时代，只需要将自己的需求发给DeepSeek，再根据返回进行训练，就可以获得自己想要的结果。

一、以登录流程为例，画一张流程图

我们首先向DeepSeek描述背景以及自己的诉求，让DeepSeek生成mermaid代码。（不要看见代码两字就退缩，我们不需要理解mermaid代码，下面会有使用方法）

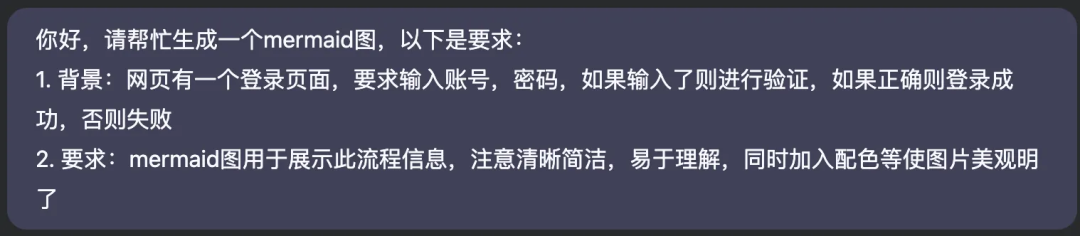

1. 首先将诉求发给DeepSeek：

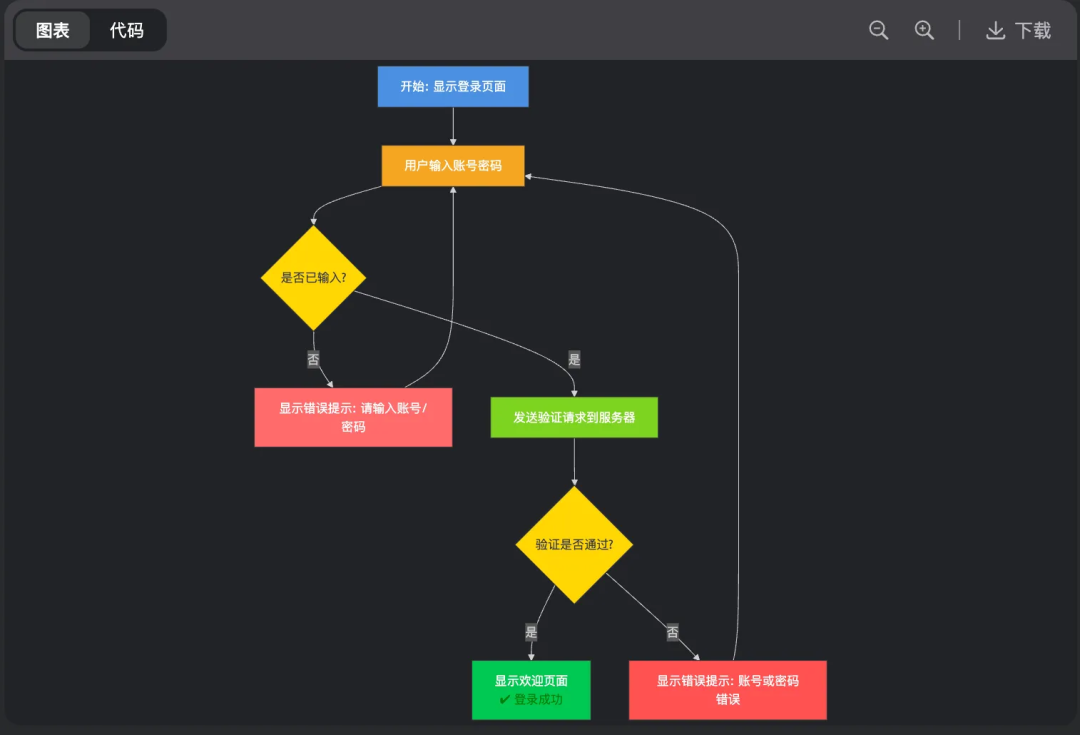

DeepSeek返回的答案如下：

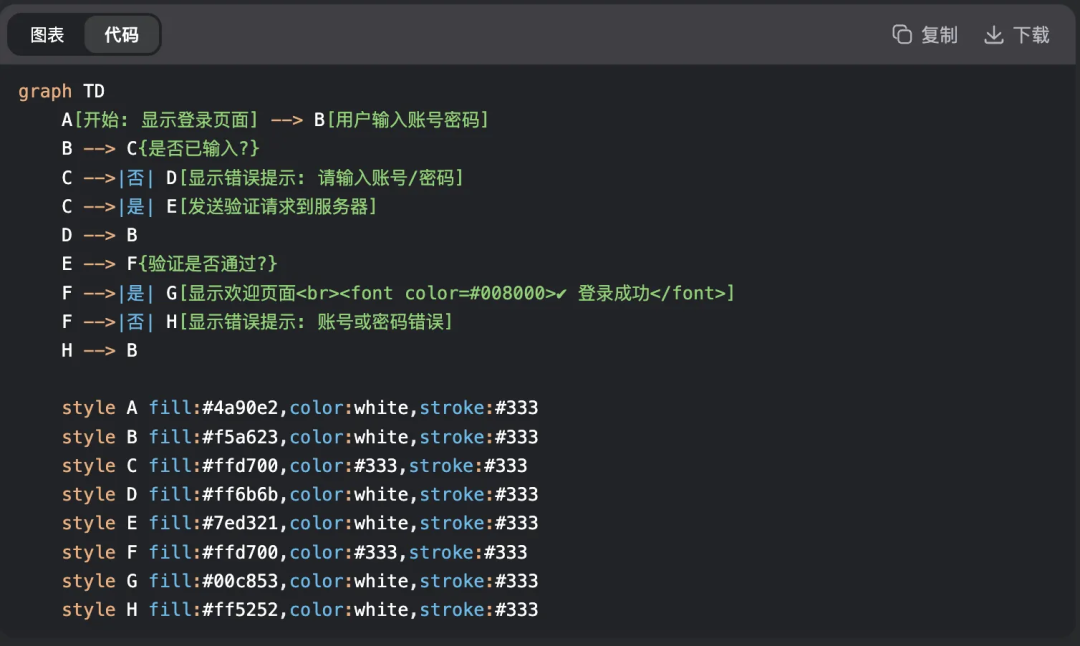

由上图可见，实际上DeepSeek既返回了图片，又返回了代码。

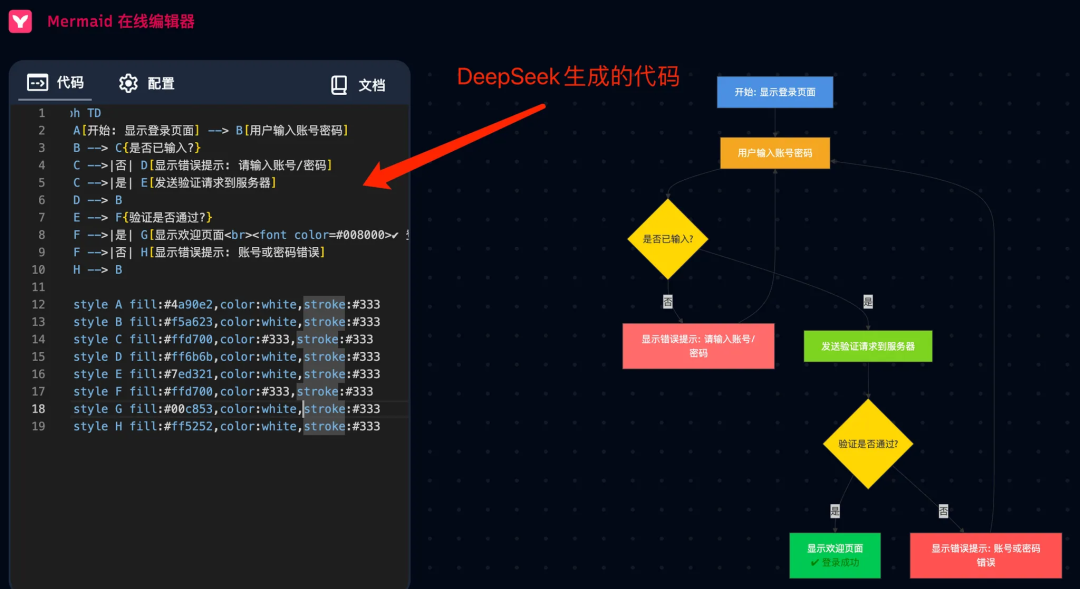

2. 我们当然可以直接使用这个图片，但是图片没办法直接编辑，所以我们可以利用Mermaid（https://mermaid.nodejs.cn/）

在代码里面，我们可以编辑图片中的文字，这样就可以生成新的图。

但是除了编辑文字，如果我们想要修改每个模块的位置，就需要更深入了解mermaid代码，实在是像是大树生根一样，越学越多。

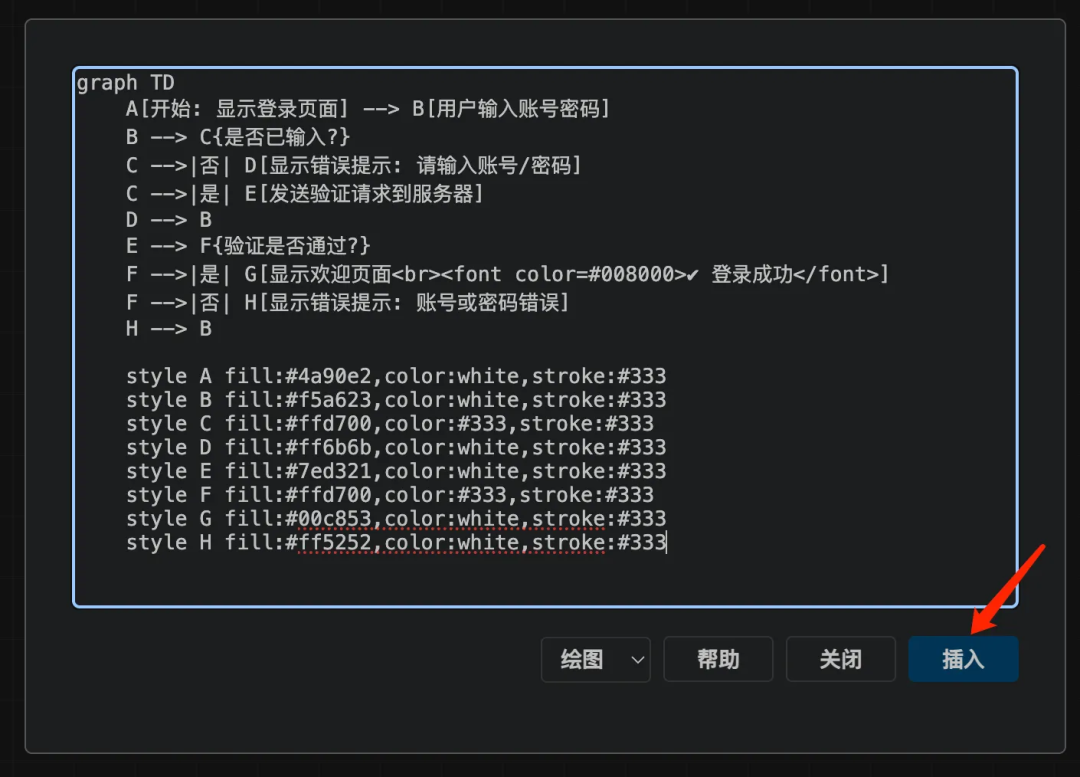

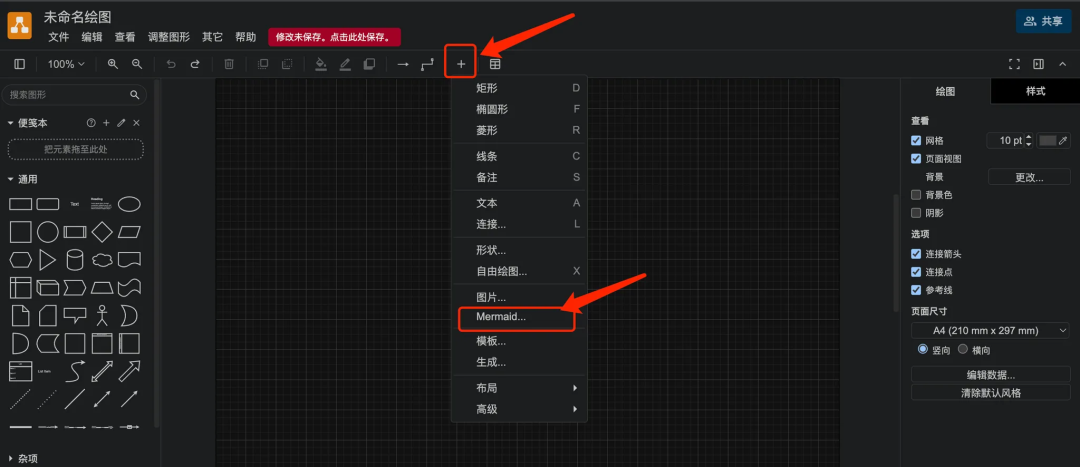

3. 别怕，生成mermaid代码还有一个优点，就是可以导入到draw.io（https://www.drawio.com/）中。

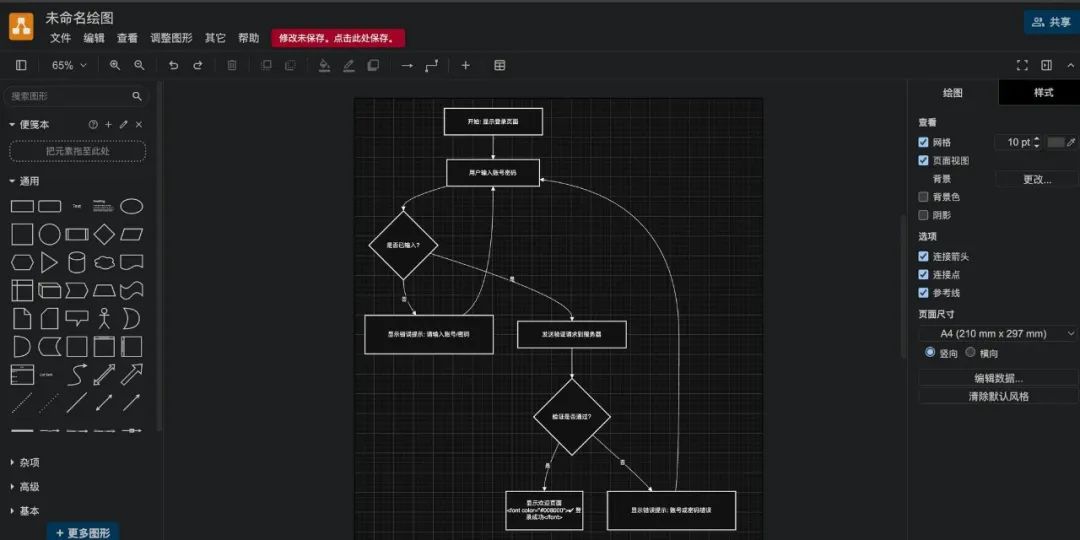

在drowio中，我们就可以随意编辑这张图片了。

所以，利用DeepSeek + mermaid 代码，我们就可以轻松将自己脑海中的逻辑/诉求，生成我们想要的图片。

下面，我们再进行几张其他图片的示例。

二：时序图

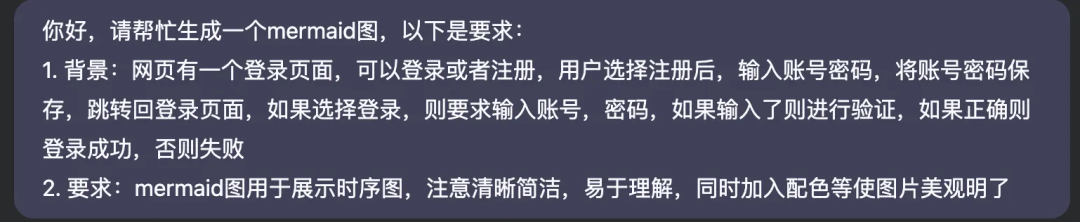

1. DeepSeek指令及返回：

sequenceDiagram    actor User    participant LoginPage    participant Server    User->>LoginPage: 访问登录页面    LoginPage-->>User: 显示登录/注册按钮    %% 注册流程    rect rgb(234, 242, 255)    User->>LoginPage: 点击「注册」    LoginPage-->>User: 显示注册表单    User->>LoginPage: 输入账号/密码    LoginPage->>Server: POST /register (账号密码)    activate Server    Server-->>LoginPage: 201 Created    deactivate Server    LoginPage-->>User: 自动跳转至登录页    end    %% 登录流程    rect rgb(237, 247, 237)    User->>LoginPage: 点击「登录」    LoginPage-->>User: 显示登录表单    User->>LoginPage: 输入账号/密码    LoginPage->>Server: POST /login (账号密码)    activate Server    alt 验证成功        Server-->>LoginPage: 200 OK        LoginPage-->>User: 显示欢迎页面    else 验证失败        Server-->>LoginPage: 401 Unauthorized        LoginPage-->>User: 显示错误提示    end    deactivate Server    end

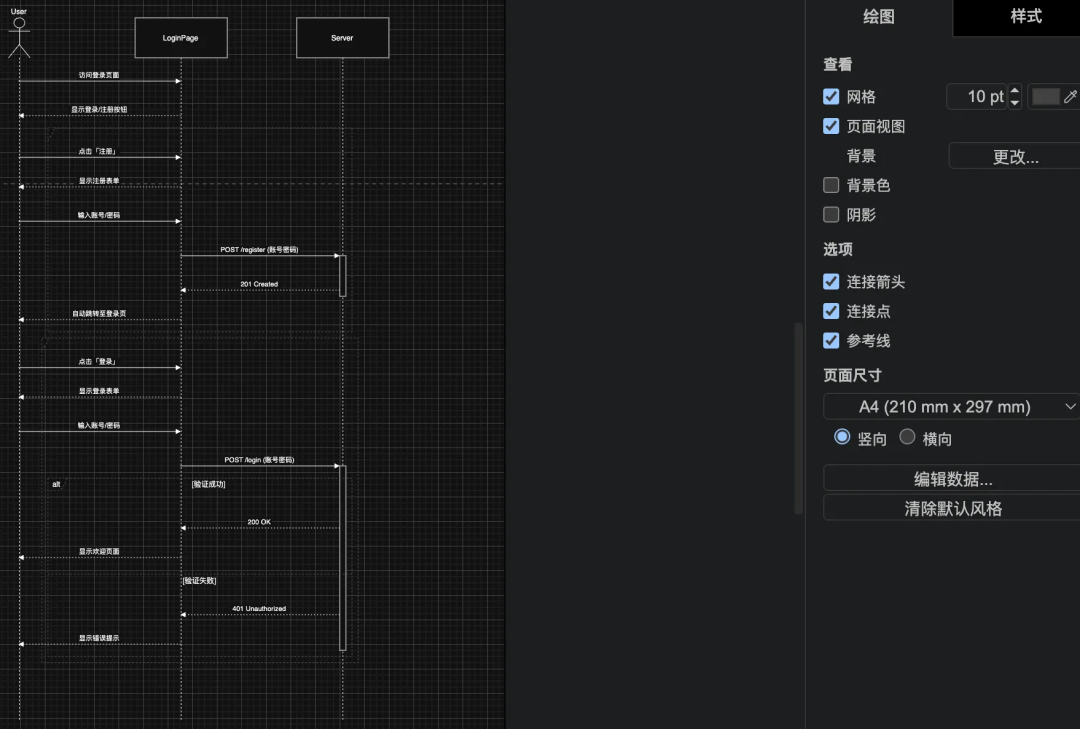

2. mermaid图片

三：个人年度计划

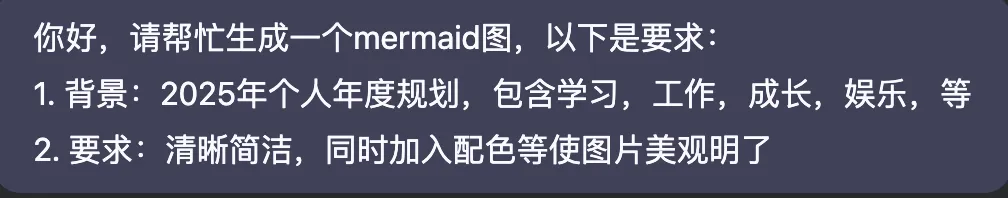

1. DeepSeek指令：

flowchart TD
    A[2025年度规划] --> B[学习计划]
    A --> C[工作目标]
    A --> D[个人成长]
    A --> E[健康管理]
    A --> F[娱乐休闲]
    A --> G[财务管理]

    %% 学习计划分支
    B --> B1(Python进阶)
    B --> B2(AI系统课程)
    B --> B3(英语C1认证)
    B --> B4(阅读50本书)

    %% 工作目标分支
    C --> C1(晋升管理层)
    C --> C2(主导3个项目)
    C --> C3(行业影响力提升)
    C --> C4(团队效能+30%)

    %% 个人成长分支
    D --> D1(完成MBA)
    D --> D2(公众演讲训练)
    D --> D3(建立个人IP)
    D --> D4(冥想200天)

    %% 健康管理分支
    E --> E1(体脂率18%)
    E --> E2(每周3次健身)
    E --> E3(全项体检)
    E --> E4(睡眠监测)

    %% 娱乐休闲分支
    F --> F1(塞尔达新作)
    F --> F2(冲浪技能)
    F --> F3(每月1次话剧)
    F --> F4(钢琴练习)

    %% 财务管理分支
    G --> G1(储蓄率40%)
    G --> G2(投资收益15%+)
    G --> G3(3收入来源)
    G --> G4(家庭保障)

    %% 配色方案
    style A fill:#2E7D32,color:white,stroke-width:3px
    style B fill:#E8F5E9,color:#2E7D32
    style C fill:#FFF3E0,color:#EF6C00
    style D fill:#F3E5F5,color:#6A1B9A
    style E fill:#FFEBEE,color:#C62828
    style F fill:#E3F2FD,color:#1565C0
    style G fill:#F0F4C3,color:#827717

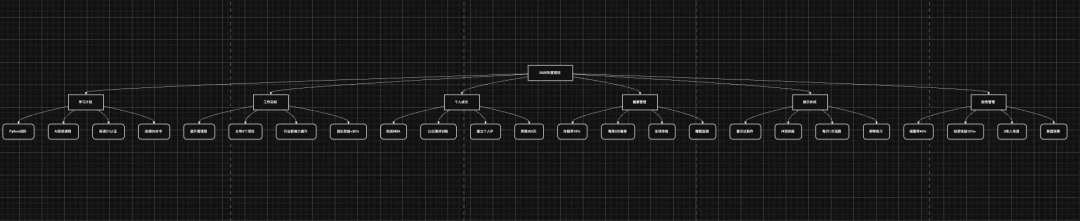

2. mermaid图：

四：总结

以上就是利用DeepSeek + mermaid 画图的完整流程，DeepSeek + mermaid 不只可以用在上述的几类图片中，其他包括ER图、架构图等各种图片都可以进行尝试，希望大家能够有所收获。

如今处在一个AI飞速发展的时代，我们可以不懂AI的底层原理，但一定要会使用AI工具，利用AI提升我们的工作效率，节省时间，将节省的时间用在更热爱的事情上。

期盼与大家共同进步！
