原文地址： https://zhuanlan.zhihu.com/p/31558773

引言

SqueezeNet是Han等提出的一种轻量且高效的CNN模型，它参数比AlexNet少50x，但模型性能（accuracy）与AlexNet接近。在可接受的性能下，小模型相比大模型，具有很多优势：（1）更高效的分布式训练，小模型参数小，网络通信量减少；（2）便于模型更新，模型小，客户端程序容易更新；（3）利于部署在特定硬件如FPGA，因为其内存受限。因此研究小模型是很有现实意义的。Han等将CNN模型设计的研究总结为四个方面：

（1）模型压缩：对pre-trained的模型进行压缩，使其变成小模型，如采用网络剪枝和量化等手段；

（2）CNN微观结构：对单个卷积层进行优化设计，如采用1x1的小卷积核，还有很多采用可分解卷积（factorized convolution）结构或者模块化的结构（blocks, modules）；

（3）CNN宏观结构：网络架构层面上的优化设计，如网路深度（层数），还有像ResNet那样采用“短路”连接（bypass connection）；

（4）设计空间：不同超参数、网络结构，优化器等的组合优化。

SqueezeNet也是从这四个方面来进行设计的，其设计理念可以总结为以下三点：

（1）大量使用1x1卷积核替换3x3卷积核，因为参数可以降低9倍；

（2）减少3x3卷积核的输入通道数（input channels），因为卷积核参数为：(number
of input channels) * (number of filters) * 3 * 3.

（3）延迟下采样（downsample），前面的layers可以有更大的特征图，有利于提升模型准确度。目前下采样一般采用strides>1的卷积层或者pool layer。

SqueezeNet网络结构

SqueezeNet网络基本单元是采用了模块化的卷积，其称为Fire module。Fire模块主要包含两层卷积操作：一是采用1x1卷积核的squeeze层；二是混合使用1x1和3x3卷积核的expand层。Fire模块的基本结构如图1所示。在squeeze层卷积核数记为 $s_{1x1}$ ，在expand层，记1x1卷积核数为 $e_{1x1}$ ，而3x3卷积核数为 $e_{3x3}$ 。为了尽量降低3x3的输入通道数，这里让 $s_{1x1}$ 的值小于 $e_{1x1}$ 与 $e_{3x3}$ 的和。这算是一个设计上的trick。

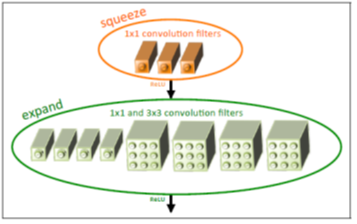

图1 Fire模块的基本结构示意图

整个SqueezeNet就是使用Fire基本模块堆积而成的，网络结构如图2所示，其中左图是标准的SqueezeNet，其开始是一个卷积层，后面是Fire模块的堆积，值得注意的是其中穿插着stride=2的maxpool层，其主要作用是下采样，并且采用延迟的策略，尽量使前面层拥有较大的feature map。中图和右图分别是引入了不同“短路”机制的SqueezeNet，这是借鉴了ResNet的结构。具体每个层采用的参数信息如表1所示。

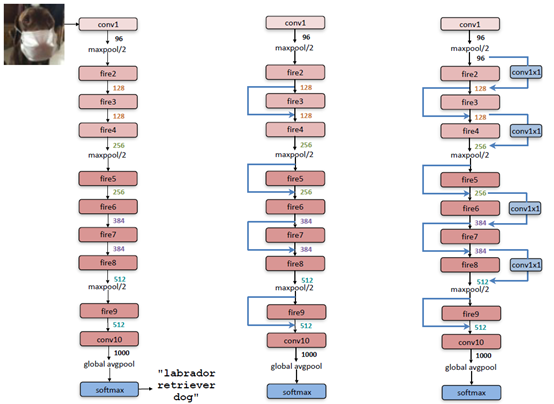

图2 SqueezeNet网络结构

下面说一下SqueezeNet的一些具体的实现细节：

（1）在Fire模块中，expand层采用了混合卷积核1x1和3x3，其stride均为1，对于1x1卷积核，其输出feature map与原始一样大小，但是由于它要和3x3得到的feature map做concat，所以3x3卷积进行了padding=1的操作，实现的话就设置padding=”same”；

（2）Fire模块中所有卷积层的激活函数采用ReLU；

（3）Fire9层后采用了dropout，其中keep_prob=0.5；

（4）SqueezeNet没有全连接层，而是采用了全局的avgpool层，即pool size与输入feature map大小一致；

（5）训练采用线性递减的学习速率，初始学习速率为0.04。

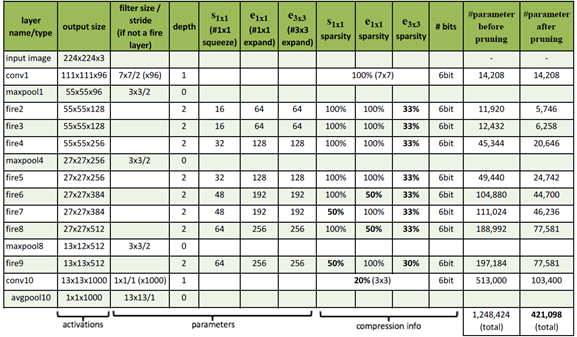

表1 SqueezeNet各层参数信息

SqueezeNet性能

从网络结构来看，SqueezeNet也算是设计精良了，但是最终性能还是要实验说话。论文作者将SqueezeNet与AlexNet在ImageNet上做了对比，值得注意的是，不仅对比了基础模型之间的差异，还对比了模型压缩的性能，其中模型压缩主要采用的技术有SVD，网络剪枝（network pruning）和量化（quantization）等。具体的对比结果如表2所示。首先看一下基准模型的性能对比，SqueezeNet的Top-1优于AlexNet，Top-5性能一样，但是最重要的模型大小降低了50倍，从240MB->4.8MB，这个提升是非常有价值的，因为这个大小意味着有可能部署在移动端。作者并没有止于此，而是继续进行了模型压缩。其中SVD就是奇异值分解，而所谓的网络剪枝就是在weight中设置一个阈值，低于这个阈值就设为0，从而将weight变成系数矩阵，可以采用比较高效的稀疏存储方式，进而降低模型大小。值得一提的Deep Compression技术，这个也是Han等提出的深度模型压缩技术，其包括网络剪枝，权重共享以及Huffman编码技术。这里简单说一下权重共享，其实就是对一个weight进行聚类，比如采用k-means分为256类，那么对这个weight只需要存储256个值就可以了，然后可以采用8 bit存储类别索引，其中用到了codebook来实现。关于Deep Compression详细技术可以参加文献[2]。从表2中可以看到采用6 bit的压缩，SqueezeNet模型大小降到了0.47MB，这已经降低了510倍，而性能还保持不变。为了实现硬件加速，Han等还设计了特定的硬件来高效实现这种压缩后的模型，具体参加文献[3]。顺便说过题外话就是模型压缩还可以采用量化（quantization），说白了就是对参数降低位数，比如从float32变成int8，这样是有道理，因为训练时采用高位浮点是为了梯度计算，而真正做inference时也许并不需要这么高位的浮点，TensorFlow中是提供了量化工具的，采用更低位的存储不仅降低模型大小，还可以结合特定硬件做inference加速。

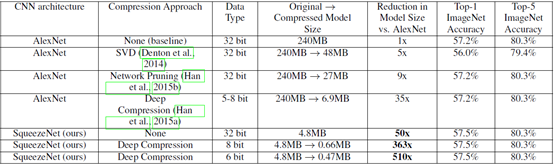

表2 SqueezeNet与AlexNet的对比结果

除了上面的工作，作者还探索了网络的设计空间，包括微观结构和宏观结构，微观结构包括各个卷积层的维度等设置，宏观结构比如引入ResNet的短路连接机制，详细内容可以参考原论文[1]。

SqueezeNet的TensorFlow实现

Fire模块中的expand层可以看成两个普通的卷积层，然后做concat，所以SqueezeNet很容易使用TensorFlow实现：

class SqueezeNet(object):
    def __init__(self, inputs, nb_classes=1000, is_training=True):
        # conv1
        net = tf.layers.conv2d(inputs, 96, [7, 7], strides=[2, 2],
                                 padding="SAME", activation=tf.nn.relu,
                                 name="conv1")
        # maxpool1
        net = tf.layers.max_pooling2d(net, [3, 3], strides=[2, 2],
                                      name="maxpool1")
        # fire2
        net = self._fire(net, 16, 64, "fire2")
        # fire3
        net = self._fire(net, 16, 64, "fire3")
        # fire4
        net = self._fire(net, 32, 128, "fire4")
        # maxpool4
        net = tf.layers.max_pooling2d(net, [3, 3], strides=[2, 2],
                                      name="maxpool4")
        # fire5
        net = self._fire(net, 32, 128, "fire5")
        # fire6
        net = self._fire(net, 48, 192, "fire6")
        # fire7
        net = self._fire(net, 48, 192, "fire7")
        # fire8
        net = self._fire(net, 64, 256, "fire8")
        # maxpool8
        net = tf.layers.max_pooling2d(net, [3, 3], strides=[2, 2],
                                      name="maxpool8")
        # fire9
        net = self._fire(net, 64, 256, "fire9")
        # dropout
        net = tf.layers.dropout(net, 0.5, training=is_training)
        # conv10
        net = tf.layers.conv2d(net, 1000, [1, 1], strides=[1, 1],
                               padding="SAME", activation=tf.nn.relu,
                               name="conv10")
        # avgpool10
        net = tf.layers.average_pooling2d(net, [13, 13], strides=[1, 1],
                                          name="avgpool10")
        # squeeze the axis
        net = tf.squeeze(net, axis=[1, 2])

        self.logits = net
        self.prediction = tf.nn.softmax(net)


    def _fire(self, inputs, squeeze_depth, expand_depth, scope):
        with tf.variable_scope(scope):
            squeeze = tf.layers.conv2d(inputs, squeeze_depth, [1, 1],
                                       strides=[1, 1], padding="SAME",
                                       activation=tf.nn.relu, name="squeeze")
            # squeeze
            expand_1x1 = tf.layers.conv2d(squeeze, expand_depth, [1, 1],
                                          strides=[1, 1], padding="SAME",
                                          activation=tf.nn.relu, name="expand_1x1")
            expand_3x3 = tf.layers.conv2d(squeeze, expand_depth, [3, 3],
                                          strides=[1, 1], padding="SAME",
                                          activation=tf.nn.relu, name="expand_3x3")
            return tf.concat([expand_1x1, expand_3x3], axis=3)

总结

本文简单介绍了移动端CNN模型SqueezeNet，其核心是采用模块的卷积组合，当然做了一些trick，更重要的其结合深度模型压缩技术，因此SqueezeNet算是结合了小模型的两个研究方向：结构优化和模型压缩。

参考资料

pytorch实现：

import torch
import torch.nn as nn
import torch.nn.init as init
import torch.utils.model_zoo as model_zoo


__all__ = ['SqueezeNet', 'squeezenet1_0', 'squeezenet1_1']


model_urls = {
    'squeezenet1_0': 'https://download.pytorch.org/models/squeezenet1_0-a815701f.pth',
    'squeezenet1_1': 'https://download.pytorch.org/models/squeezenet1_1-f364aa15.pth',
}


class Fire(nn.Module):

    def __init__(self, inplanes, squeeze_planes,
                 expand1x1_planes, expand3x3_planes):
        super(Fire, self).__init__()
        self.inplanes = inplanes
        self.squeeze = nn.Conv2d(inplanes, squeeze_planes, kernel_size=1)
        self.squeeze_activation = nn.ReLU(inplace=True)
        self.expand1x1 = nn.Conv2d(squeeze_planes, expand1x1_planes,
                                   kernel_size=1)
        self.expand1x1_activation = nn.ReLU(inplace=True)
        self.expand3x3 = nn.Conv2d(squeeze_planes, expand3x3_planes,
                                   kernel_size=3, padding=1)
        self.expand3x3_activation = nn.ReLU(inplace=True)

    def forward(self, x):
        x = self.squeeze_activation(self.squeeze(x))
        return torch.cat([
            self.expand1x1_activation(self.expand1x1(x)),
            self.expand3x3_activation(self.expand3x3(x))
        ], 1)


class SqueezeNet(nn.Module):

    def __init__(self, version=1.0, num_classes=1000):
        super(SqueezeNet, self).__init__()
        if version not in [1.0, 1.1]:
            raise ValueError("Unsupported SqueezeNet version {version}:"
                             "1.0 or 1.1 expected".format(version=version))
        self.num_classes = num_classes
        if version == 1.0:
            self.features = nn.Sequential(
                nn.Conv2d(3, 96, kernel_size=7, stride=2),
                nn.ReLU(inplace=True),
                nn.MaxPool2d(kernel_size=3, stride=2, ceil_mode=True),
                Fire(96, 16, 64, 64),
                Fire(128, 16, 64, 64),
                Fire(128, 32, 128, 128),
                nn.MaxPool2d(kernel_size=3, stride=2, ceil_mode=True),
                Fire(256, 32, 128, 128),
                Fire(256, 48, 192, 192),
                Fire(384, 48, 192, 192),
                Fire(384, 64, 256, 256),
                nn.MaxPool2d(kernel_size=3, stride=2, ceil_mode=True),
                Fire(512, 64, 256, 256),
            )
        else:
            self.features = nn.Sequential(
                nn.Conv2d(3, 64, kernel_size=3, stride=2),
                nn.ReLU(inplace=True),
                nn.MaxPool2d(kernel_size=3, stride=2, ceil_mode=True),
                Fire(64, 16, 64, 64),
                Fire(128, 16, 64, 64),
                nn.MaxPool2d(kernel_size=3, stride=2, ceil_mode=True),
                Fire(128, 32, 128, 128),
                Fire(256, 32, 128, 128),
                nn.MaxPool2d(kernel_size=3, stride=2, ceil_mode=True),
                Fire(256, 48, 192, 192),
                Fire(384, 48, 192, 192),
                Fire(384, 64, 256, 256),
                Fire(512, 64, 256, 256),
            )
        # Final convolution is initialized differently form the rest
        final_conv = nn.Conv2d(512, self.num_classes, kernel_size=1)
        self.classifier = nn.Sequential(
            nn.Dropout(p=0.5),
            final_conv,
            nn.ReLU(inplace=True),
            nn.AdaptiveAvgPool2d((1, 1))
        )

        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                if m is final_conv:
                    init.normal_(m.weight, mean=0.0, std=0.01)
                else:
                    init.kaiming_uniform_(m.weight)
                if m.bias is not None:
                    init.constant_(m.bias, 0)

    def forward(self, x):
        x = self.features(x)
        x = self.classifier(x)
        return x.view(x.size(0), self.num_classes)


def squeezenet1_0(pretrained=False, **kwargs):
    r"""SqueezeNet model architecture from the `"SqueezeNet: AlexNet-level
    accuracy with 50x fewer parameters and <0.5MB model size"
    <https://arxiv.org/abs/1602.07360>`_ paper.

    Args:
        pretrained (bool): If True, returns a model pre-trained on ImageNet
    """
    model = SqueezeNet(version=1.0, **kwargs)
    if pretrained:
        model.load_state_dict(model_zoo.load_url(model_urls['squeezenet1_0']))
    return model


def squeezenet1_1(pretrained=False, **kwargs):
    r"""SqueezeNet 1.1 model from the `official SqueezeNet repo
    <https://github.com/DeepScale/SqueezeNet/tree/master/SqueezeNet_v1.1>`_.
    SqueezeNet 1.1 has 2.4x less computation and slightly fewer parameters
    than SqueezeNet 1.0, without sacrificing accuracy.

    Args:
        pretrained (bool): If True, returns a model pre-trained on ImageNet
    """
    model = SqueezeNet(version=1.1, **kwargs)
    if pretrained:
        model.load_state_dict(model_zoo.load_url(model_urls['squeezenet1_1']))
    return model
