最近写文档，要为函数画流程图，手绘流程图实在是一个耗费精力的事情。在多次尝试后，终于找到了一种方便的生成流程图的方法。

使用工具：

1. deepseek或其他同类型AI;

2. draw.io（网页版或者安装均可）。

方法概述：

1. 使用AI为函数生成markdown流程图；

2. 将markdown流程图插入draw.io中生成流程图的图片。

单个函数生成流程图

以字符串反转函数为例

void reverseString(char str[]) {
    int len = strlen(str);
    for (int i = 0; i < len / 2; i++) {
        char temp = str[i];
        str[i] = str[len - i - 1];
        str[len - i - 1] = temp;
    }
}

将函数直接复制进deepseek对话框，做以下要求：

请用mermaid语法为此函数生成流程图，以纯markdown流程图的形式输出，流程图中不包含代码中的具体内容。

生成结果如下：

graph TD

A[开始] --> B[计算字符串长度len]

B --> C[初始化循环计数器i=0]

C --> D{i < len/2?}

D -- 是 --> E[交换第i个和倒数第i个字符]

E --> F[i++]

F --> D

D -- 否 --> G[结束]

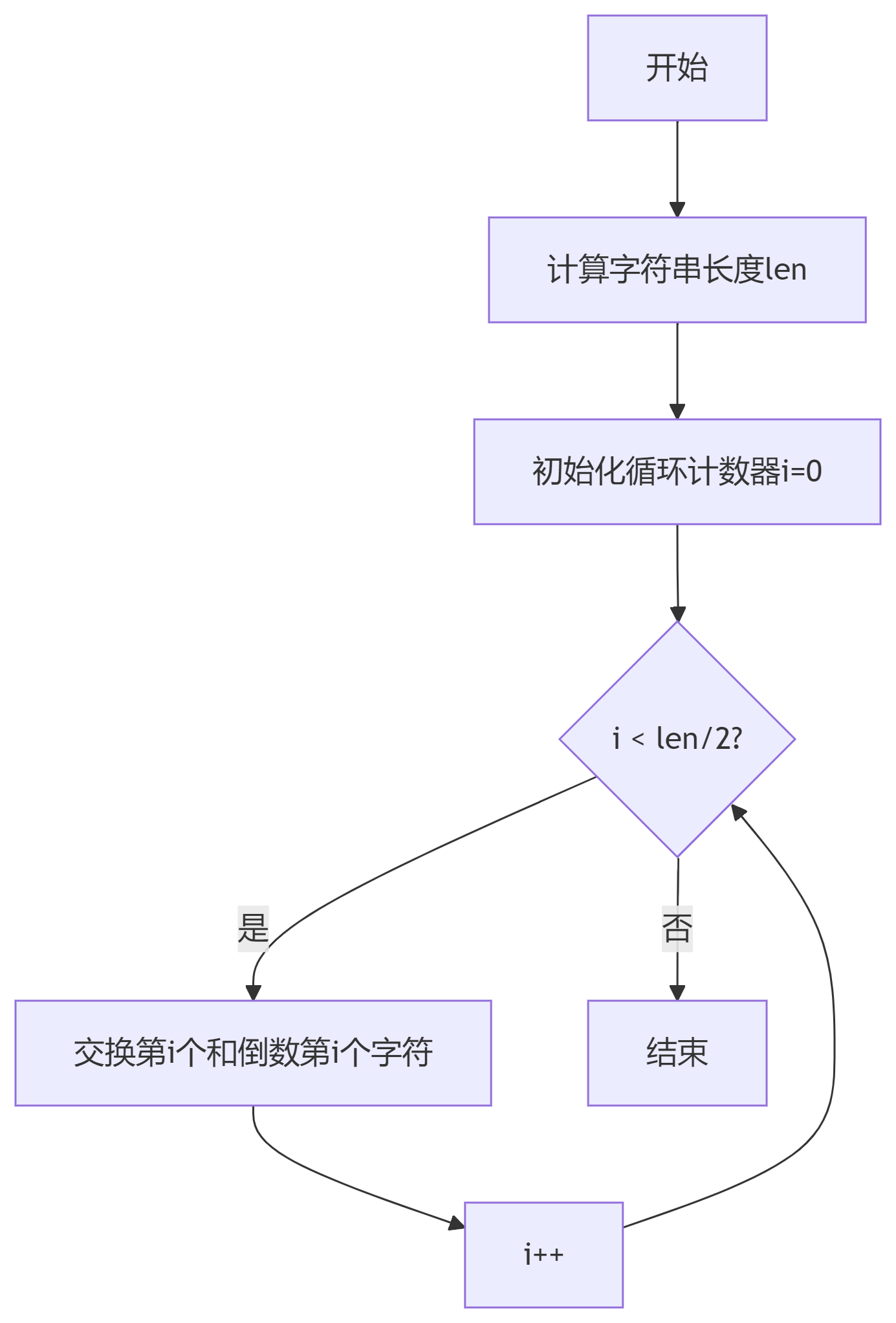

deepseek也会生成流程图，如果对流程图要求不高，可以直接保存deepseek生成的流程图。

如果还想再对流程图做修改，可以将markdown流程图插入draw.io，生成流程图。

插入draw.io方法如下：调整图形->插入->Mermaid->粘贴markdown流程图至对话框。

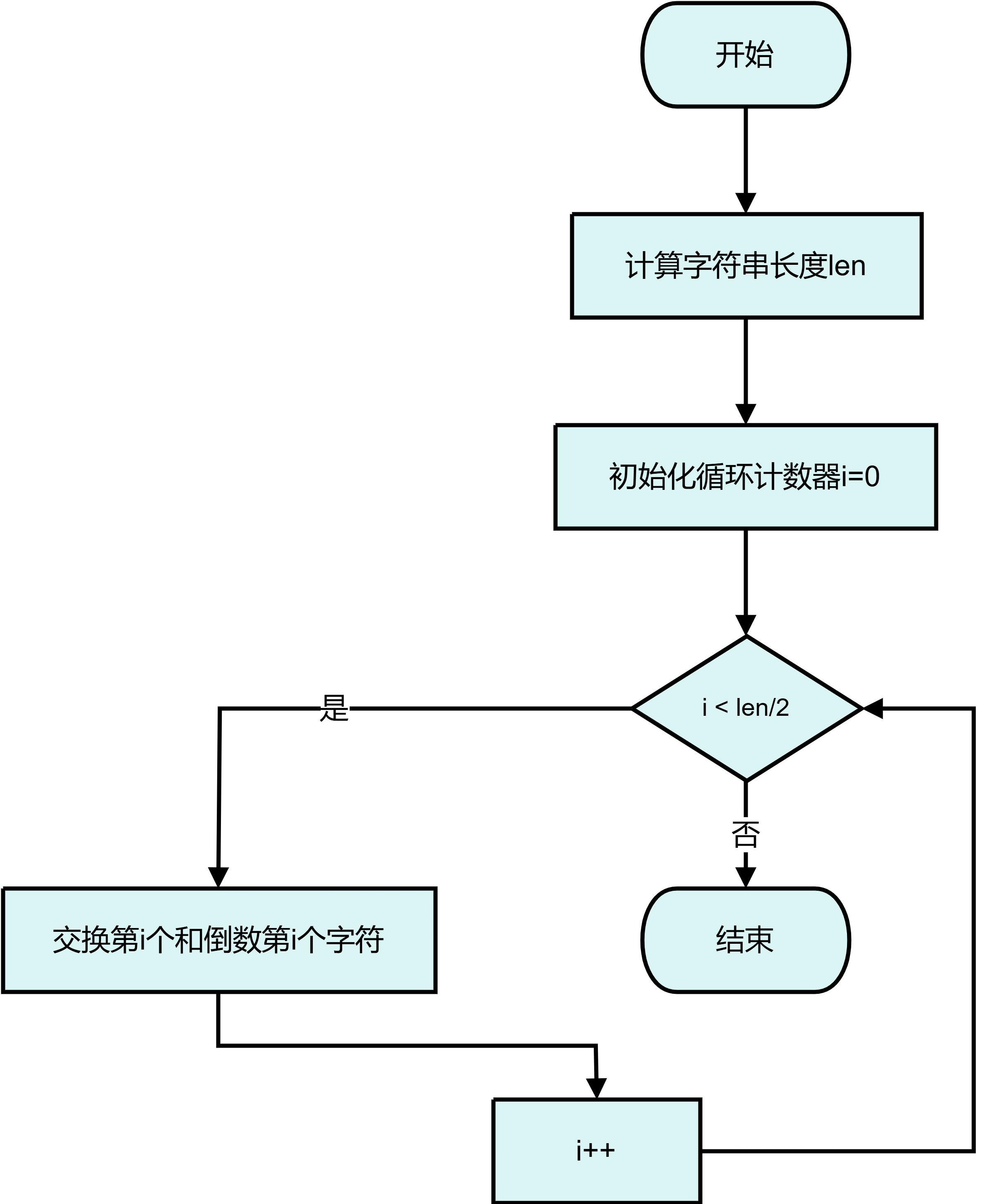

我将markdown流程图在draw.io稍微进行了调整，效果如下

又看到一个可以插入mermaid语法生成流程图的网站，processon在线生成流程图

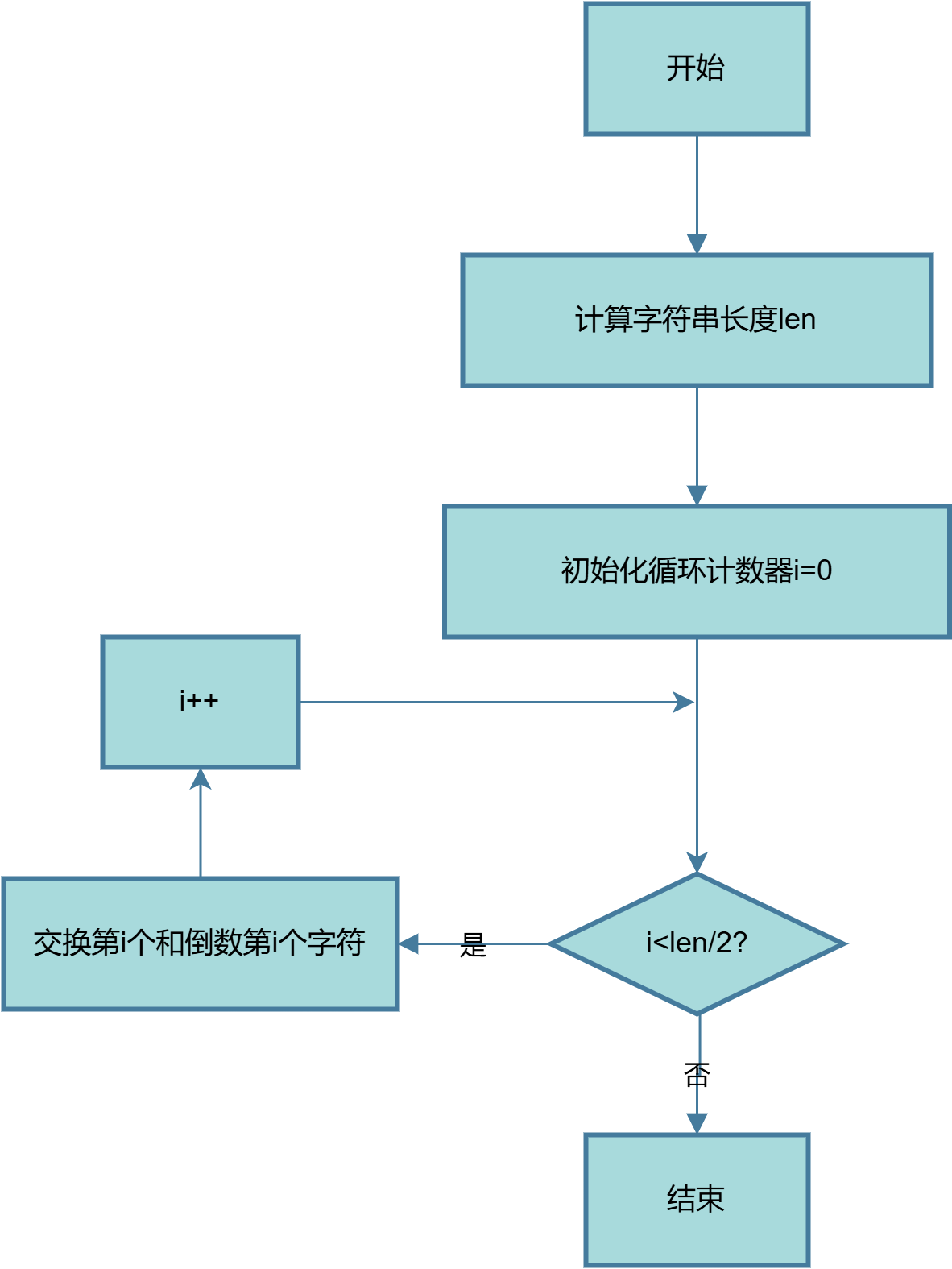

 直接插入效果如下：

差不多到了可以直接用的程度

多个函数生成流程图

对于多个函数，如整个C文件的函数都要画流程图，可以将C文件以附件的形式上传deepseek，

请用mermaid语法为文件中的所有函数分别生成流程图，以纯markdown流程图的形式输出，流程图中不包含代码中的具体内容。

最后

如果不考虑使用draw.io对流程图进行调整，应该可以使用Python脚本调用deepseek的API接口，一键为函数生成流程图并保存。现在我对Python还不太熟悉，后面有时间研究出来了再更新。
