一、软件准备

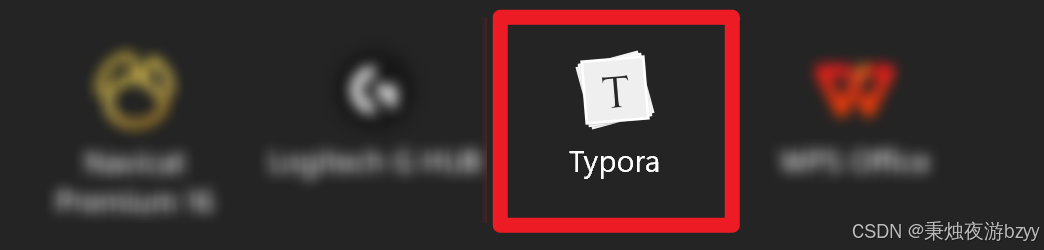

        markdown专业必备软件：「typora」

        或者在线软件「process on」

二、用 【DeepSeek】生成 结构化内容（Mermaid文件）

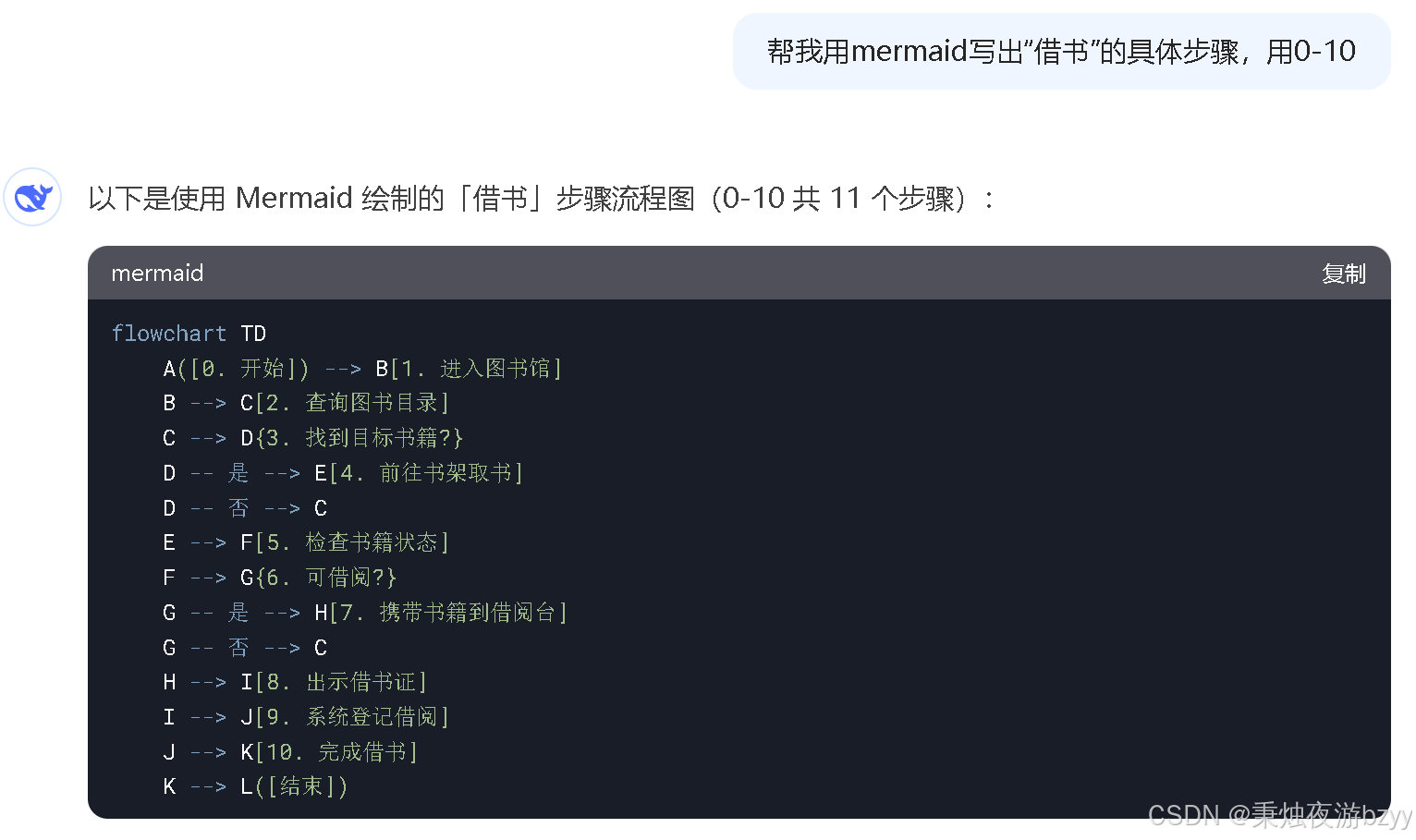

（一）向deepseek输入指令：

        【帮我用mermaid写出“某某”的具体步骤，用0-X】，其中X表示你想要的步骤数量

复制以上内容，打开【typora】上建个文档

点击 【段落】再点击 【代码块】

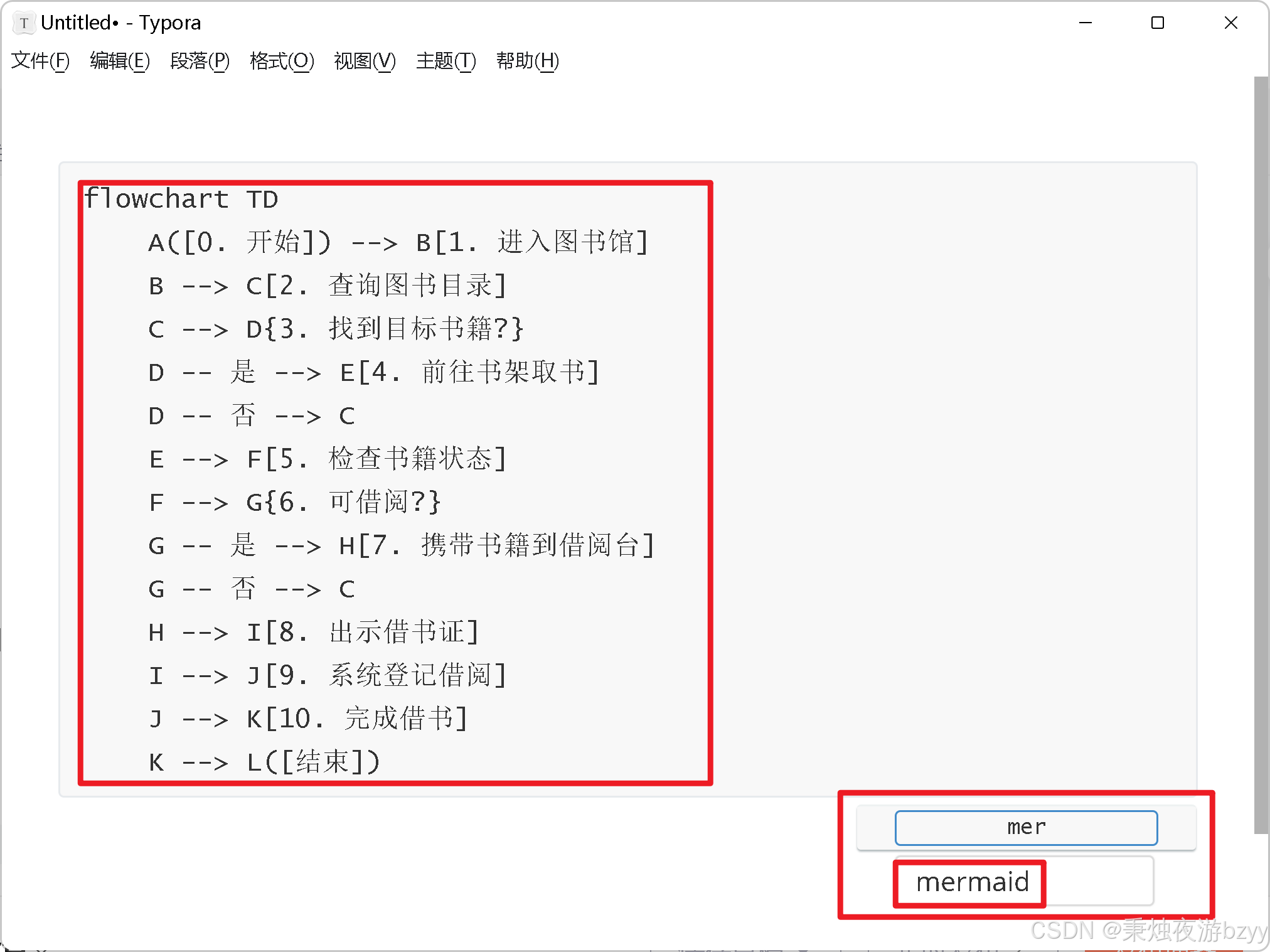

将刚刚复制的 mermaid 代码粘贴到上面

然后再右下角的【选择语言】中选择【mermaid】

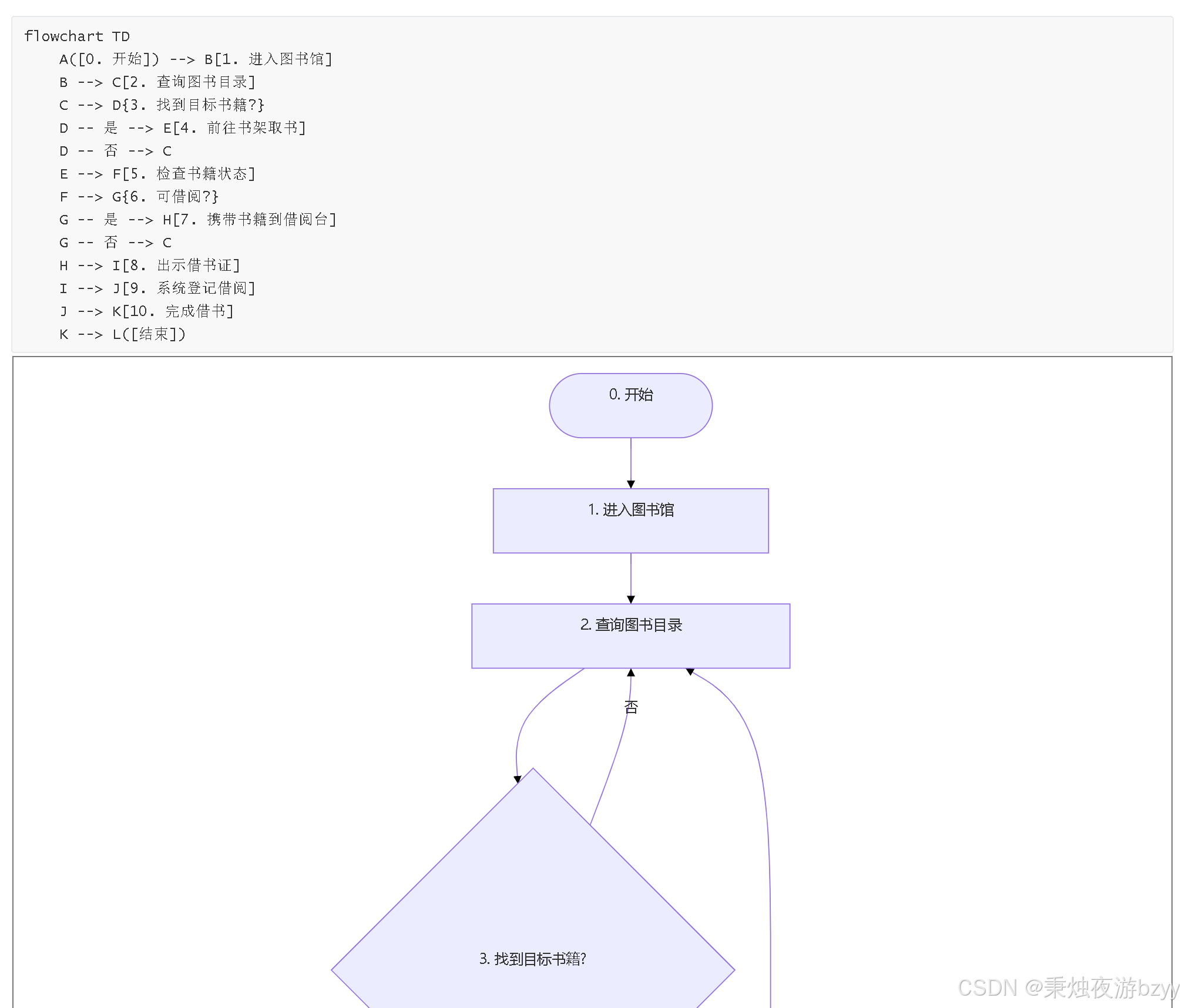

得到如下效果图

也可以更换成从左往右 只需要将第一行代码的TD改成LR:

三、具体讲下mermaid的用法

（一）基本概念、

1. 节点（Nodes）：表示图中的基本元素，可以是任何形状，如矩形、圆形、菱形等。
2. 边（Edges）：连接节点的线，表示节点之间的关系或流程的方向。
3. 标签（Labels）：附加在节点或边上的文字，用于说明或描述节点或边的内容。
4. 子图（Subgraphs）：将一组节点和边组合在一起，形成一个独立的部分，通常用于表示一个模块或子系统。

（二）基本语法

1. 定义图类型：使用 graph 关键字定义图的类型，如 TD（从上到下）、LR（从左到右）等。

   graph TD;         //TD 是 top-down 的缩写，LR 是 left-to-right 的缩写

   flowchart TD;

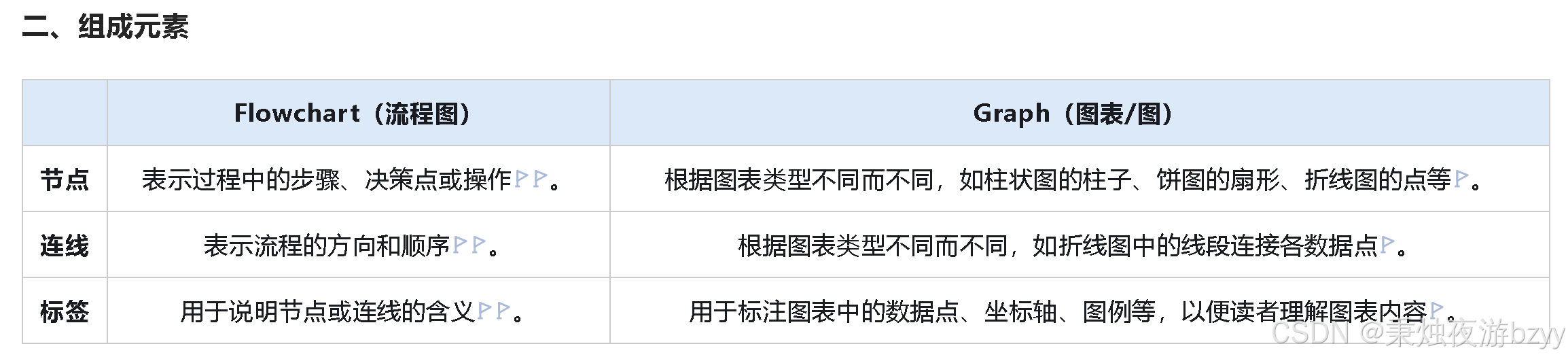

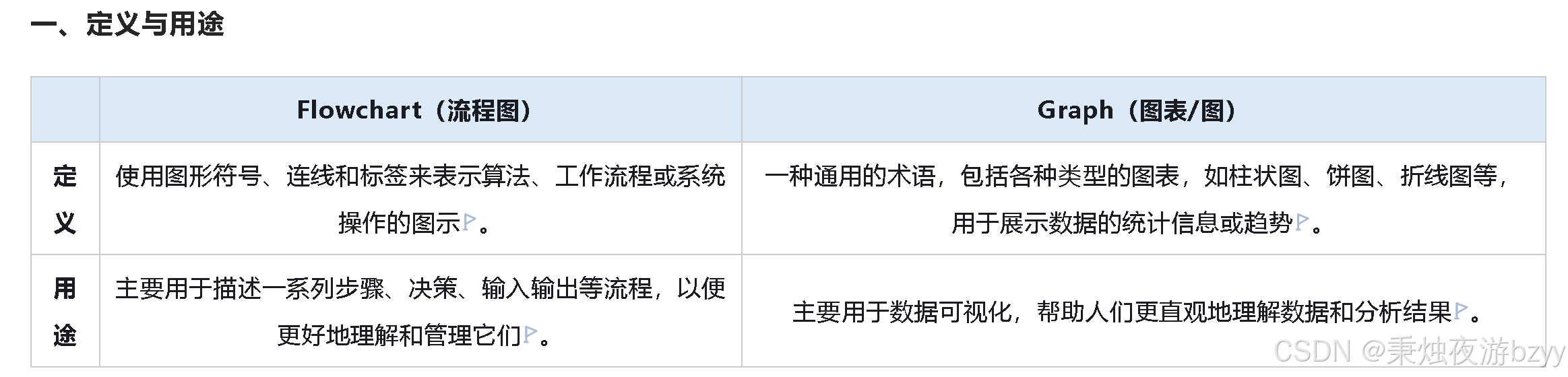

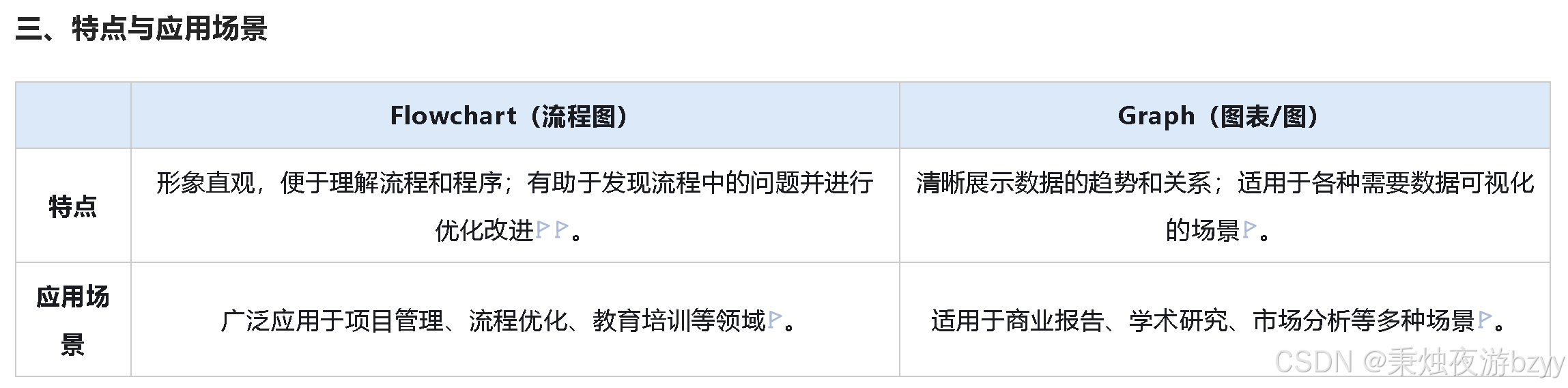

graph TD  和 flowchart TD 区别：

Flowchart（流程图）和Graph（图表/图）都是数据可视化的工具

Flowchart和Graph在定义、用途、组成元素以及特点与应用场景方面都存在明显的区别。选择哪种工具取决于具体的可视化需求和目标。

1. 添加节点：使用方括号 [] 定义节点的名称。

   A[开始];

   B[处理];

   C[结束];

2. 连接节点：使用箭头 --> 连接节点，表示流程的方向。

   A --> B;

   B --> C;

3. 添加标签：使用双引号 "" 为节点或边添加标签。

   A["开始"] --> B["处理"];

   B --> C["结束"];

4. 定义子图：使用 subgraph 关键字定义子图，并用花括号 {} 包含子图的内容。

   graph TD;

       A["开始"] --> B["处理"];

       B --> C["结束"];

       subgraph 处理流程;

           D["步骤1"];

           E["步骤2"];

           D --> E;

       end;

（三）高级 用法

1. 样式设置：可以为节点和边设置样式，如颜色、形状等。

   graph TD;

       A[开始] -->|条件1| B[处理];

       B --> C[结束];

       style A fill:#f9f,stroke:#333,stroke-width:4px;

       style B fill:#ccf,stroke:#f66,stroke-width:2px;

       style C fill:#cfc,stroke:#333,stroke-width:4px;

2. 自定义形状：可以使用不同的形状来表示不同类型的节点，如矩形、圆形、菱形等。

   graph TD;

       A[(开始)] --> B((处理)) --> C[结束];

3. 循环和条件：使用特定的符号表示循环和条件判断。

   graph TD;

       A[开始] --> B{是否继续?};

       B -->|是| C[处理];

       C --> B;

       B -->|否| D[结束];

4. 嵌套子图：可以在一个子图中嵌套另一个子图，以表示更复杂的结构。

   graph TD;

       A["主流程"] --> B["子流程"];

       subgraph B;

       C["步骤1"];

       D["步骤2"];

       C --> D;

       end;

（四）示例代码

 flowchart TD;
    A[开始] --> B{是否有书?};
    B -- 是 --> C[检查书籍状态];
    C -- 可借 --> D[填写借书单];
    D --> E[管理员审核并确认借出];
    E --> F[完成借书过程];
    B -- 否 --> G[结束,无书可借];
