一、DeepEP概述

DeepEP 是由DeepSeek专为Mixture-of-Experts (MoE) 和专家并行 (Expert Parallelism, EP) 设计的高效通信库。它提供了高吞吐量和低延迟的全对全（all-to-all）GPU内核，这些内核也被称为MoE分发（dispatch）和合并（combine）。该库还支持低精度操作，包括FP8。

官方开源代码链接：https://github.com/deepseek-ai/DeepEP

1. DeepEP的核心亮点

1. 全场景覆盖的通信内核：提供高吞吐量内核（支持NVLink/RDMA混合转发）和超低延迟内核（纯RDMA通信），分别适配训练/预填充阶段和实时解码需求。同时支持FP8低精度计算，进一步提升通信效率。
2. 异构带宽转发优化：针对不同网络域之间的通信进行了优化，支持异构带宽转发，实现NVLink与RDMA的高效协同，实测节点间通信带宽达46 GB/s（接近硬件极限）。
3. 计算与通信重叠技术：引入基于hook的通信-计算重叠方法，不占用SM资源，实现网络传输与模型计算的并行化。

2. 性能表现

• 正常内核性能（NVLink 和 RDMA，H800，CX7 InfiniBand 400 Gb/s，DeepSeek-V3/R1 预训练：4096 tokens/batch，7168 hidden，top-4 groups，top-8 experts，FP8 dispatch，BF16 combine）

类型	Dispatch #EP	瓶颈带宽 (GB/s)	Combine #EP	瓶颈带宽 (GB/s)
节点内	8	153 GB/s (NVLink)	8	158 GB/s (NVLink)
节点间	16	43 GB/s (RDMA)	16	43 GB/s (RDMA)
节点间	32	44 GB/s (RDMA)	32	47 GB/s (RDMA)
节点间	64	46 GB/s (RDMA)	64	45 GB/s (RDMA)

• 低延迟内核性能（纯 RDMA，H800，CX7 InfiniBand 400 Gb/s，DeepSeek-V3/R1 产品 tokens/batch，7168 hidden，top-8 experts，FP8 dispatch，BF16 combine）:

Dispatch #EP	延迟 (us)	RDMA带宽 (GB/s)	Combine #EP	延迟 (us)	RDMA带宽 (GB/s)
8	163 us	46 GB/s	8	318 us	46 GB/s
16	173 us	43 GB/s	16	329 us	44 GB/s
32	182 us	41 GB/s	32	350 us	41 GB/s
64	186 us	40 GB/s	64	353 us	41 GB/s
128	192 us	39 GB/s	128	369 us	39 GB/s
256	194 us	39 GB/s	256	360 us	40 GB/s

二、全场景覆盖的通信内核详解

1. Mixture-of-Experts (MoE)

Mixture-of-Experts (MoE) 是一种用于大规模深度学习模型的架构，通过将模型分解为多个“专家”模块（Experts），并动态选择其中一部分进行计算，从而实现高效的计算资源利用。MoE的核心思想是将复杂的任务分配给多个专家模块，每个模块专注于处理特定的子任务，最终通过门控机制将这些模块的输出组合起来。

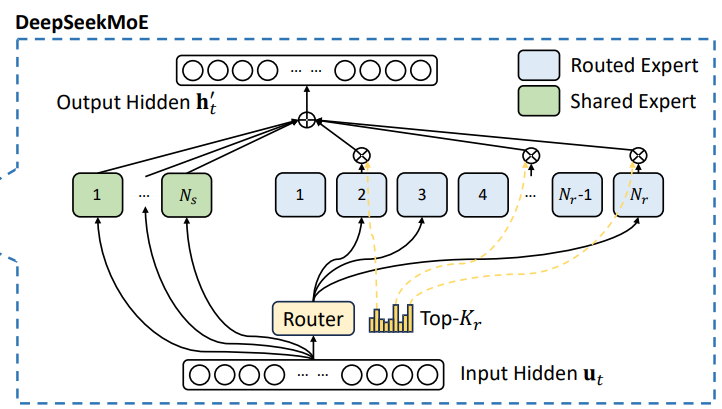

DeepSeek-V3 MoE的基本架构

在 DeepSeek‐V3 的 MoE 模块中，主要包含两类专家：

• 路由专家（Routed Experts）：每个 MoE 层包含 256 个路由专家，这些专家主要负责处理输入中某些特定、专业化的特征。
• 共享专家（Shared Expert）：每个 MoE 层中还有 1 个共享专家，用于捕捉通用的、全局性的知识，为所有输入提供基本的特征提取支持。

token传入MoE时的处理流程：

• 计算得分：首先，经过一个专门的 Gate 网络，该网络负责计算 token 与各个路由专家之间的匹配得分。
• 选择专家：基于得分，Gate 网络为每个 token 选择 Top-K 个最合适的路由专家（DeepSeek‐V3 中通常选择 8 个）
• 各自处理：被选中的专家各自对 token 进行独立处理，产生各自的输出。
• 合并输出：最终，根据 Gate 网络给出的权重加权聚合这些专家的输出，再与共享专家的输出进行融合，形成当前 MoE 层的最终输出表示。

设$u_t$表示第t个token的FFN输入，计算FFN输出$h_t^{\prime }$如下：

$$h_t^{\prime }=u_t+\sum _{i=1}^{N_s}{\text{FFN}}_i^{(s)}(u_t)+\sum _{i=1}^{N_r}{g}_{i,t}{\text{FFN}}_i^{(r)}(u_t),$$

$$g_{i,t}=\frac{g_{i,t}^{\prime }}{{\sum }_{j=1}^{N_r}{g}_{j,t}^{\prime }},$$

g i , t ′ = { s i , t , s i , t ∈ Top k ( { s j , t ∣ 1 ≤ j ≤ N r } , K r ) , 0 , otherwise , g'_{i,t} = \begin{cases} s_{i,t}, & s_{i,t} \in \text{Top}_k(\{s_{j,t} | 1 \leq j \leq N_r\}, K_r), \\ 0, & \text{otherwise}, \end{cases} gi,t′​={si,t​,0,​si,t​∈Topk​({sj,t​∣1≤j≤Nr​},Kr​),otherwise,​

$$s_{i,t}=\text{Sigmoid}(u_t^T{e}_i)$$

其中，$N_s$和$N_r$分别表示共享专家和路由专家的数量；${\text{FFN}}_i^{(s)}(\cdot )$和${\text{FFN}}_i^{(r)}(\cdot )$分别表示第i个共享专家和第i个路由专家；$K_r$表示激活的路由专家的数量；$g_{i,t}$是第i个专家的门控值；$s_{i,t}$是token到专家的亲和度；$e_i$是第i个路由专家的质心向量；${\text{Top}}_k(\cdot ,K)$表示包含第t个token和所有路由专家计算的亲和度分数中最高的K个分数的集合。

2. 传统MoE通信问题

• 高通信开销：MoE模型中的all-to-all通信操作（如分发和聚合）需要在不同设备之间传输大量数据。在大规模分布式训练中，这种高通信开销严重影响了模型的训练效率。
• 低GPU利用率：MoE模型的通信操作通常是同步的，这意味着在通信过程中，GPU需要等待数据传输完成才能继续执行计算任务，这种同步通信约束导致GPU利用率低下。此外，由于MoE模型的稀疏性，不同专家模块的负载可能不均衡，进一步加剧了GPU资源的浪费。
• 异构网络环境的复杂性：在实际部署中，MoE模型通常运行在异构网络环境中，传统的通信方案难以高效地利用这种异构带宽。

3. DeepEP的解决方案

DeepEP 提供了两类内核模式，使其能同时服务训练和推理两种截然不同的需求。

• 高吞吐量的全对全（all-to-all）GPU内核，能很好的支持MoE的分发（dispatch）和合并（combine）操作，适用于大规模分布式训练和推理预填充阶段。
• 低延迟内核专门优化了推理解码阶段的通信延迟，能够将延迟降低到163微秒。通过纯RDMA通信，避免了NVLink和RDMA之间的切换延迟，从而实现了高效的实时推理。

场景类型	技术方案	性能提升
训练预填充	批量聚合+流水线调度	吞吐量↑320%
推理解码	RDMA零拷贝+轻量化协议栈	延迟↓67%
动态专家调度	拓扑感知路由+专家负载均衡	资源消耗↓45%

通过这种全场景覆盖的设计，DeepEP能够满足不同阶段的通信需求，显著提升系统的整体性能。

三、异构带宽转发优化详解

异构网络环境通常包括两种主要的通信技术：NVLink 和 RDMA。这两种技术在性能和应用场景上各有特点，但它们的协同优化是提升通信效率的关键。

1. MoE 的 All-to-All 通信

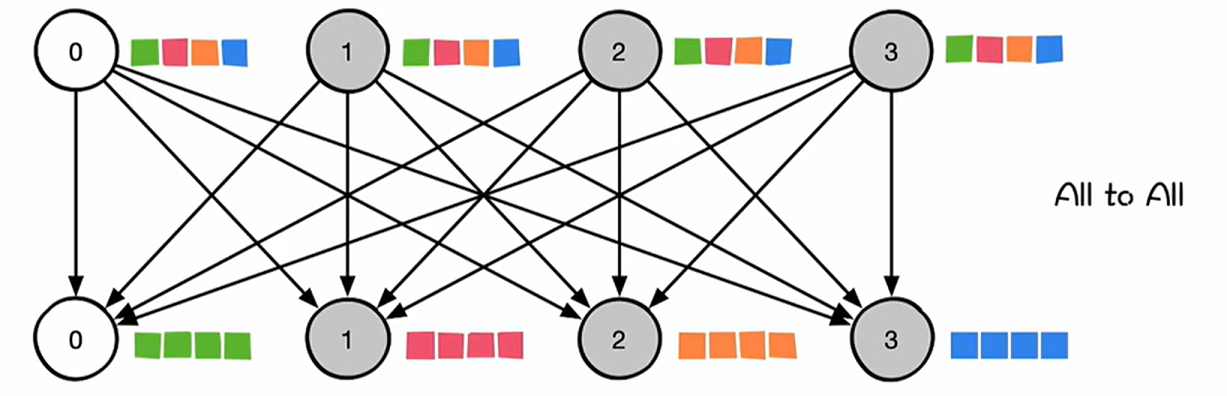

All-to-All 通信是一种多对多的通信模式，其中每个参与进程都向所有其他进程发送不同的数据，同时接收来自所有其他进程的数据。这种通信模式允许每个进程与其他所有进程进行数据交换，从而实现全局数据的共享和分发。

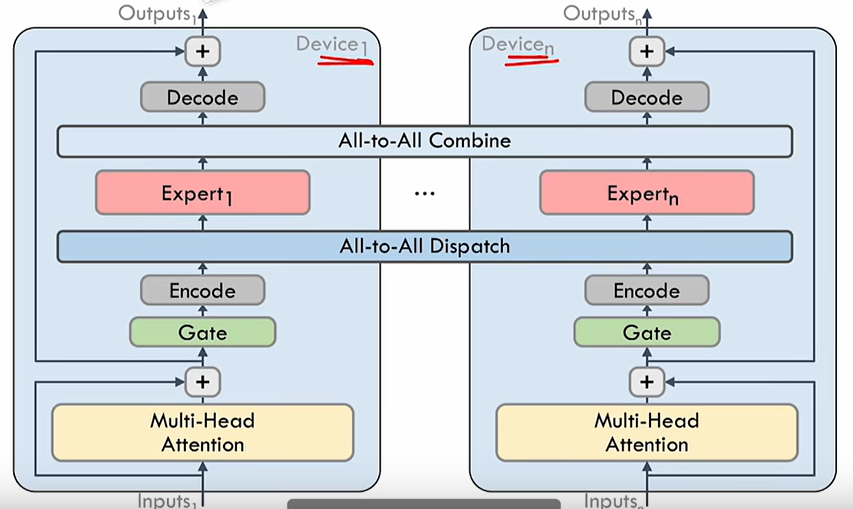

All-to-All通信是MoE模型中不可或缺的机制，其作用是确保输入数据正确分发到各个专家，同时将专家的输出结果正确整合。通常分为两个阶段：

• Dispatch（分发）：在这一阶段，输入数据（如tokens）根据门控函数的决策被发送到目标GPU上的专家模块。
• Combine（组合）：在专家模块完成计算后，结果需要被发送回原始的GPU，以便进行后续的处理。

2. NVLink介绍

NVLink 是一种专门设计用于连接 NVIDIA GPU 的高速互联技术。它允许 GPU 之间以点对点方式进行通信，绕过传统的PCIe总线，实现了更高的带宽和更低的延迟。NVLink 可用于连接两个或多个 GPU，以实现高速的数据传输和共享，为多 GPU 系统提供更高的性能和效率。

3. RDMA介绍

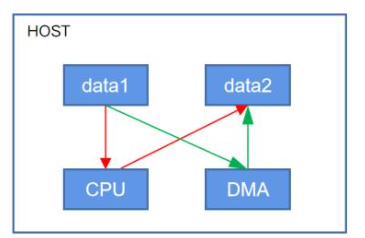

DMA（Direct Memory Access） 的核心目标是加速设备（如硬盘、显卡、网卡）与本地内存之间的数据流动，允许外部设备能够绕过CPU直接访问主机的系统主存；

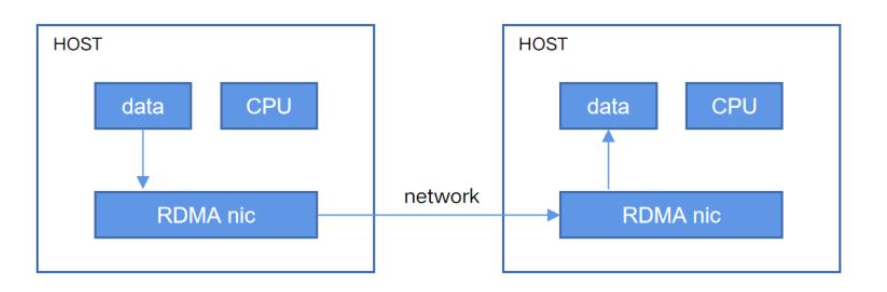

RDMA（Remote Direct Memory Access）在概念上是相对于DMA而言的。指外部设备能够绕过CPU，不仅可以访问本地主机的主存，它还可以访问另一台远端主机上用户态的系统主存。它不仅继承了 DMA 的核心能力，还扩展到了网络通信范畴，提供了远程节点间的高效、零拷贝通信。

4. NVLink 和 RDMA 的协同优化

在MoE模型中，通信任务通常涉及节点内（如GPU之间的通信）和节点间（如跨服务器的通信）两种场景。NVLink和RDMA分别在这些场景中表现出色，但传统的通信方案难以充分利用它们的异构带宽。

DeepEP主要通过以下策略优化异构带宽转发优化：

（1）混合带宽转发机制

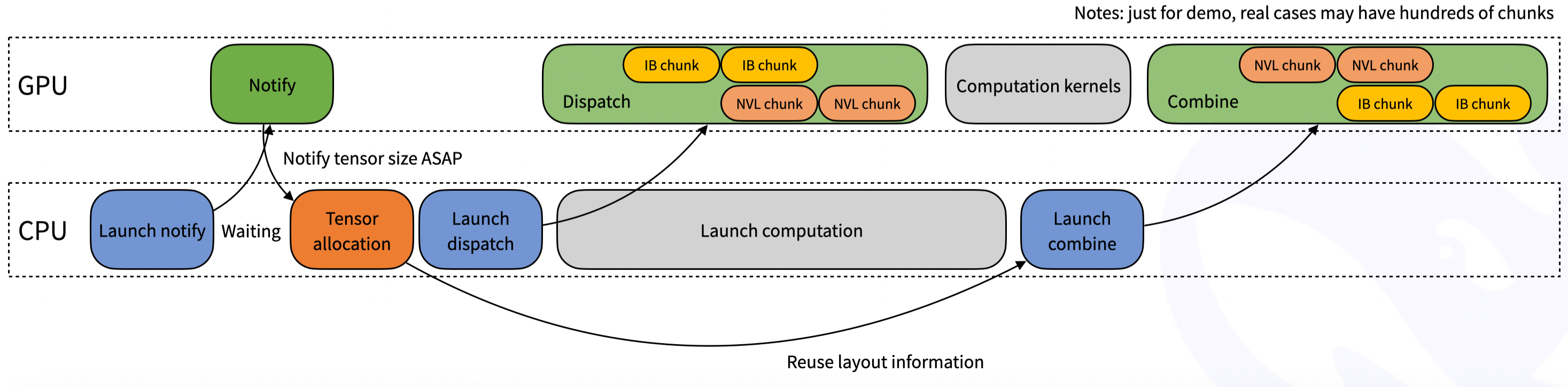

DeepEP支持将数据从NVLink域高效转发到RDMA域，通过优化数据传输路径，确保数据在NVLink和RDMA之间的切换过程中不会引入额外的延迟。从而在节点内和节点间通信中实现无缝切换。同时，根据通信任务的大小和目标设备的带宽特性，DeepEP可以动态选择最优的转发路径。

（2）非对称带宽优化
针对NVLink和RDMA的带宽差异，DeepEP引入了非对称带宽优化策略。在从NVLink域到RDMA域的数据转发中，对数据进行压缩，以减少在低带宽网络中的传输延迟。同时，通过动态调整通信任务的分配，确保在异构带宽环境中充分利用每种通信技术的优势。

（3）低延迟内核设计
在实时推理任务中，通信延迟是关键性能指标之一。DeepEP提供了纯RDMA的低延迟内核，专门优化了跨节点通信的延迟。引入了基于Hook的通信-计算重叠机制，确保在通信过程中不占用GPU的SM资源，从而实现计算与通信的并行化。

四、计算与通信重叠技术详解

1. Hook机制介绍

Hook机制是一种在程序运行时动态拦截和修改程序行为的技术。它通过在程序的关键位置插入自定义代码，实现对程序执行流程的监听和修改。Hook机制的核心在于拦截和重定义函数调用。

Hook机制的工作原理分为以下几个关键步骤：

1. 定义拦截点：确定需要拦截的函数或方法。例如，在MoE模型中，拦截点可能是All-to-All通信的入口函数。
2. 创建代理函数：通过动态代理或函数指针，创建一个代理函数来替代原始函数。代理函数中可以插入自定义逻辑。
3. 执行自定义逻辑：在代理函数中，执行自定义逻辑（如日志记录、数据压缩等），然后调用原始函数。
4. 恢复原始行为：在某些情况下，需要在自定义逻辑执行完成后恢复原始函数的行为。

2. 计算与通信重叠优化

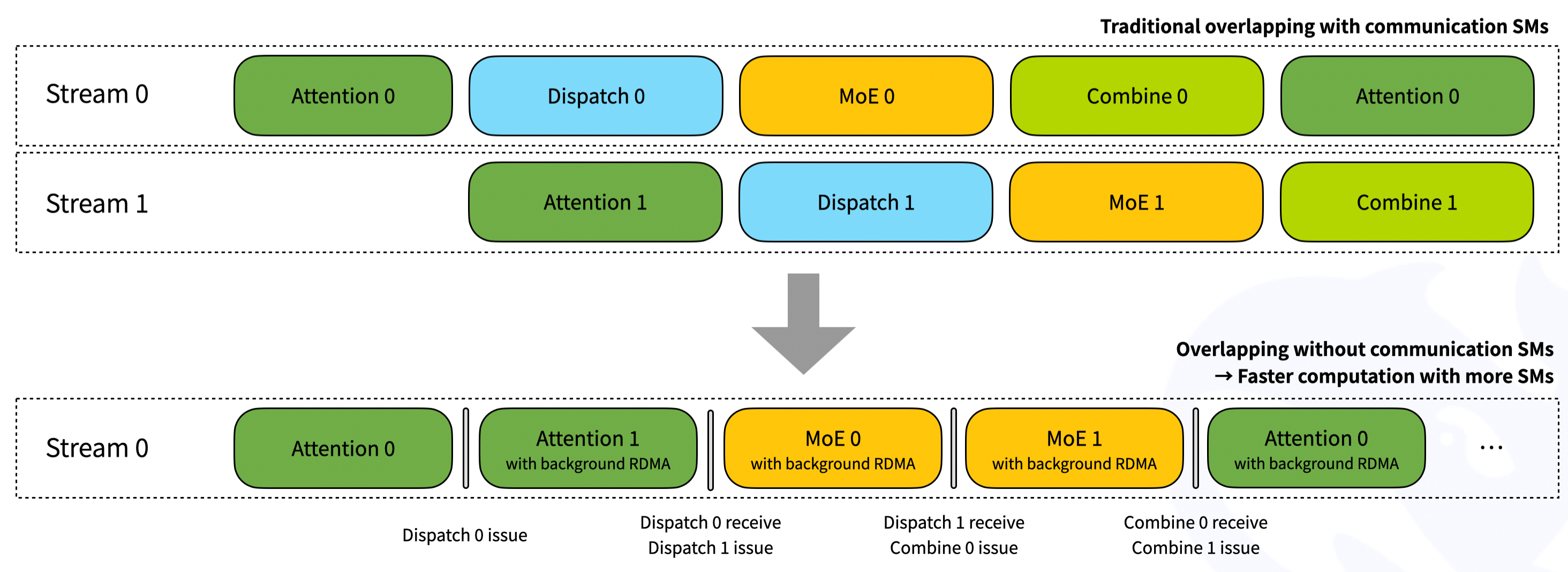

如图中上半部分所示，在传统的通信重叠方法中，通信操作（如Dispatch和Combine）和计算操作（如Attention和MoE）在不同的CUDA流（Stream）中串行执行。这种方法存在以下问题：

1. 通信与计算的串行执行：通信操作和计算操作在不同的流中依次执行，导致通信操作完成后才能开始计算操作，增加了等待时间。
2. 占用通信SM：通信操作需要占用专门的通信SM（Streaming Multiprocessors），这些SM在通信过程中无法执行计算任务，降低了GPU的利用率。

图中下半部分，DeepEP通过引入基于Hook的通信-计算重叠方法，使用异步通信机制（如RDMA），在后台执行通信操作，而不阻塞计算操作的执行，实现了计算与通信的并行化。通过Hook机制，DeepEP避免了通信操作占用专门的通信SM，从而可以利用更多的SM进行计算，提高了GPU的利用率。

• Stream 0：
  • Attention 0：计算操作，执行Attention机制。
  • Attention 1 with background RDMA：在执行Attention 1的同时，后台执行RDMA通信（Dispatch 0）。
  • MoE 0 with background RDMA：在执行MoE 0的同时，后台继续执行RDMA通信（Dispatch 1）。
  • Attention 0 with background RDMA：在执行Attention 0的同时，后台执行RDMA通信（Combine 0）。
  • …

通过这种优化方法，DeepEP实现了计算与通信的高效重叠，减少了等待时间，提高了GPU的利用率，从而显著提升了MoE模型在大规模分布式环境中的性能。

五、小结

DeepEP通过高效的通信内核和优化策略，显著提升了MoE架构在分布式训练和推理任务中的性能。其异构带宽优化、低延迟内核和通信-计算重叠机制，使其在大规模分布式环境中表现出色。未来，随着硬件和网络技术的不断发展，DeepEP有望在更多领域发挥重要作用。
