一、FlashMLA概述

FlashMLA是DeepSeek专为H架构的GPU设计的的高效MLA解码内核，优化了可变长度序列的多头潜在注意力机制。

(官方开源代码链接：https://github.com/deepseek-ai/FlashMLA)

1. FlashMLA三大核心特点

1. MLA解码内核：MLA机制相比传统的多头注意力（MHA）机制，在处理长序列时具有更高的效率和更低的计算复杂度。它通过优化KV缓存的使用，减少了内存访问开销，同时提升了模型对长距离依赖关系的捕捉能力。
2. Hopper GPU优化：专为NVIDIA Hopper架构GPU进行了深度优化，实现高达3000 GB/s的内存带宽和580 TFLOPS的计算性能，能够显著降低延迟，提升推理效率。
3. 针对可变长序列优化：采用了分页KV缓存机制，块大小为64，有效解决了传统KV缓存的内存碎片化问题，提升了显存利用率。能够动态调整资源分配，高效处理不同长度的序列数据。特别适用于长对话、文档分析等场景。

2. 性能表现与对比

指标	FlashMLA	传统方法（如 MHA）
内存带宽利用率	3000 GB/s	约 2000 GB/s
计算峰值	580 TFLOPS	约 350 TFLOPS
KV 缓存内存占用	减少93.3%	100%
长序列处理效率	线性复杂度($O(nk)$)	平方复杂度($O(n^2)$)

---

二、MLA机制详解

1. 传统的MHA机制简述

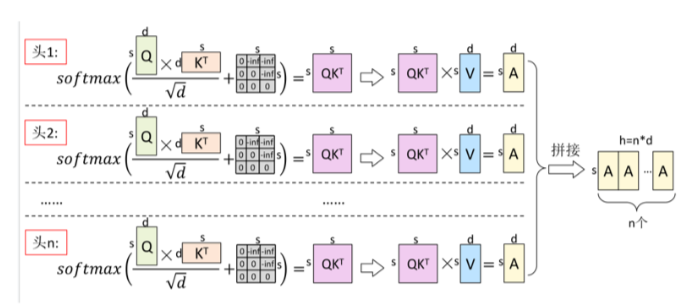

这张图展示了传统多头注意力机制（MHA，Multi-Head Attention）的工作流程。MHA是Transformer模型中的关键组件，用于捕捉序列中不同位置之间的依赖关系。下面是对图中流程的简单分析：

1. 输入分解：
   输入序列首先通过线性变换生成查询（Q）、键（K）和值（V）矩阵。这些矩阵的维度通常是 $d\times s$，其中 $d$ 是每个头的维度，$s$ 是序列长度。
2. 多头机制：
   查询、键和值矩阵被分解为多个头（图中显示为头1到头n）。每个头处理一部分信息，这样可以并行处理不同的特征子空间。每个头的维度被缩小到 $d/n$，以减少计算量和参数数量。
3. 缩放点积注意力：
   对于每个头，计算查询和键的点积，然后除以 $\sqrt{d}$ 来缩放，最后应用softmax函数将点积转换为权重，这些权重表示每个值向量对当前查询的重要性。
4. 加权求和：
   使用softmax得到的权重对值向量进行加权求和，得到每个头的输出。
5. 拼接与变换：
   将所有头的输出拼接在一起，形成一个维度为 $d\times s$ 的矩阵，再通过一个线性层对拼接后的矩阵进行变换，恢复到原始维度输出。

总之，MHA通过并行处理多个头，能够捕捉序列中不同位置之间的多种依赖关系。但是每个头都需要存储完整的K和V矩阵，这在处理长序列时会导致大量的内存消耗。

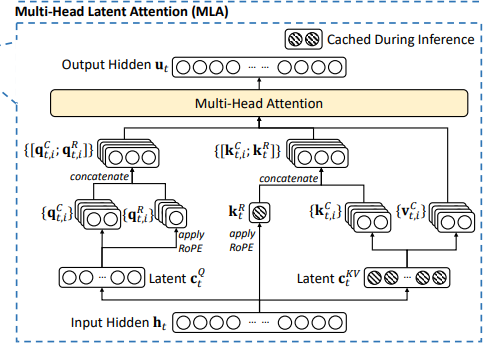

2. DeepSeek-V3的MLA机制

MLA 是多头部潜在注意力机制（Multi-head Latent Attention），其本质是对KV的有损压缩，提高存储信息密度的同时尽可能保留关键细节。 它的核心原理是对注意力键（Key）和值（Value）进行低秩压缩，使用两个线性层和来代替一个大的 Key/Value 投影矩阵，将输入投影到一个低维空间，然后将其投影回原始维度，从而减少存储和计算量。此外，MLA 还可对查询（Query）进行低秩压缩，以进一步减少激活内存。

MLA对Key和Value的进行的处理如公式（1-5）所示：
$$\begin{array}{rl}{\mathbf{c}}_t^{KV}& ={\mathbf{W}}^{DKV}{\mathbf{h}}_t,\\ \left[{\mathbf{k}}_{t,1}^C;{\mathbf{k}}_{t,2}^C;\dots ;{\mathbf{k}}_{t,n_h}^C\right]={\mathbf{k}}_t^C& ={\mathbf{W}}^{UK}{\mathbf{c}}_t^{KV},\\ {\mathbf{k}}_t^R& =\text{RoPE}({\mathbf{W}}^{KR}{\mathbf{h}}_t),\\ {\mathbf{k}}_{t,i}& =\left[{\mathbf{k}}_{t,i}^C;{\mathbf{k}}_t^R\right],\\ \left[{\mathbf{v}}_{t,1}^C;{\mathbf{v}}_{t,2}^C;\dots ;{\mathbf{v}}_{t,n_h}^C\right]={\mathbf{v}}_t^C& ={\mathbf{W}}^{UV}{\mathbf{c}}_t^{KV},\end{array}$$

• 公式（1-2）先通过${\mathbf{W}}^{DKV}$矩阵对${\mathbf{h}}_t$实现降维；又通过${\mathbf{W}}^{UK}$矩阵对${\mathbf{h}}_t$实现升维，这样对${\mathbf{h}}_t$维度的一降一升，可以大幅降低了${\mathbf{h}}_t$本身的权重矩阵参数。
• 公式（3-4）通过${\mathbf{W}}^{KR}$矩阵对${\mathbf{h}}_t$进行映射计算，然后对其做RoPE位置编码；并将${\mathbf{k}}_t^C$的每个头的计算结果分别与RoPE位置编码后的${\mathbf{k}}_t^R$进行拼接得到$\mathbf{k}$，这样得到了MHA中的$\mathbf{K}$。
• 公式（5）用于计算$\mathbf{V}$矩阵。

类似的，MLA对于Query也做了低秩分解，用来减少训练时的激活内存，参见公式（6-9）。

$$\begin{array}{rl}{\mathbf{c}}_t^Q& ={\mathbf{W}}^{DQ}{\mathbf{h}}_t,\\ \left[{\mathbf{q}}_{t,1}^C;{\mathbf{q}}_{t,2}^C;\dots ;{\mathbf{q}}_{t,n_h}^C\right]={\mathbf{q}}_t^C& ={\mathbf{W}}^{UQ}{\mathbf{c}}_t^Q,\\ \left[{\mathbf{q}}_{t,1}^R;{\mathbf{q}}_{t,2}^R;\dots ;{\mathbf{q}}_{t,n_h}^R\right]={\mathbf{q}}_t^R& =\text{RoPE}({\mathbf{W}}^{QR}{\mathbf{c}}_t^Q),\\ {\mathbf{q}}_{t,i}& =\left[{\mathbf{q}}_{t,i}^C;{\mathbf{q}}_{t,i}^R\right],\end{array}$$

在完成上述转换后的Q、K、V输入MHA，分别计算每个头的注意力，然后拼接到一块，接着利用${\mathbf{W}}^O$做个映射，完成Attention计算，公式见下：

$$\begin{array}{rl}{\mathbf{o}}_{t,i}& =\sum _{j=1}^t{\text{Softmax}}_j\left(\frac{{\mathbf{q}}_{t,i}^T{\mathbf{k}}_{j,i}}{\sqrt{d_h+d_h^R}}\right){\mathbf{v}}_{j,i}^C,\\ {\mathbf{u}}_t& ={\mathbf{W}}^O\left[{\mathbf{o}}_{t,1};{\mathbf{o}}_{t,2};\dots ;{\mathbf{o}}_{t,n_h}\right],\end{array}$$

综合上述分析在整个MLA机制处理过程中，只有标注蓝色的变量（${\mathbf{c}}_t^{KV}$ 和 ${\mathbf{k}}_t^R$）需要被缓存，其它的都可以利用“矩阵吸收”，重新恢复过来。

3. 针对MLA与MHA的通俗解释

MLA（Multi-head Latent Attention）和 MHA（Multi-Head Attention）都可以用来实现注意力机制，但它们并不是完全并行的“思考方式”选择，而是针对不同目标优化的设计。

我们可以用图书馆查阅的比喻来理解两者的核心差异：

• MHA 的思考方式：想象你在一个传统的巨型图书馆查阅资料，每本书（每个注意力头）都完整保留所有原始内容（完整 K/V 缓存），书架按主题（头数 h）严格分区。查阅时每次需要回答问题（计算注意力），必须跑到每个主题区（每个头）翻遍对应书架的所有书籍（加载全部 K/V）
• MLA 的思考方式：更像是现代化数字图书馆，书籍压缩归档。将相似主题的书籍（h 个头）打包成精华合辑（若干组潜在状态），只保留核心摘要（潜在 K/V），同时为每个合辑建立关键词标签（潜在变量），实时更新内容概要。查阅时先通过关键词标签（潜在状态）定位相关合辑（组），快速浏览摘要（全局注意力），必要时调取合辑内的原始书籍（局部注意力），但频次大幅降低。

相比之下，MHA方式中每个主题区存在重复内容，且随着藏书量增加（序列变长），找书耗时将会快速增长（O(n²)复杂度），这样造成了空间浪费和效率的低下。而MLA找书时间从翻遍全馆变为先看目录再精准查阅（复杂度从降为 O(n) 主导），显著提升了查找效率。

---

三、Hopper GPU优化详解

1. 内存子系统

• 分页KV缓存与合并访问
  FlashMLA采用分页KV缓存机制（块大小64），将长序列切分为固定大小的块，对齐Hopper GPU的HBM3内存总线（256位宽），实现连续内存访问。这种设计不仅减少了显存碎片化，还通过合并内存事务将内存带宽提升至3000 GB/s。
• BF16混合精度支持
  采用Brain Float 16（BF16）格式进行KV缓存和计算，相比FP32减少50%内存占用，同时保持模型精度。这一优化在Hopper的第三代Tensor Core上进一步加速矩阵运算，使计算性能达到580 TFLOPS。

2. 计算性能

• Tensor Core与低秩分解
  通过将全局注意力计算分解为低秩矩阵乘法（如$Q_i{\hat{K}}_j^T$），利用Tensor Core的单周期8x8x16矩阵乘加（MMA）指令，最大化并行计算效率。在H800 GPU上，这一优化使计算性能接近理论峰值。
• 算子融合与流水线并行
  FlashMLA将QKV投影、分组Pooling和注意力计算融合为单一内核，减少中间结果回写显存的次数。同时采用双缓冲流水线技术，异步预加载下一Token的Q向量至寄存器，实现计算与数据搬运的无缝重叠，降低端到端延迟。

3. 硬件架构

• SM资源配置优化
  每个线程块处理2个注意力头（共128线程），匹配Hopper SM的128 FP32核心设计，确保计算单元满载。共享内存分配64KB（48KB用于潜在状态缓存，16KB用于局部KV），减少全局内存访问。
• DPX指令加速动态逻辑
  利用Hopper新增的Dynamic Programming Extensions（DPX）指令，加速分页缓存的地址偏移计算和动态序列调度，例如通过dp4a指令快速聚合零散内存访问。

---

四、可变长序列优化详解

1. 对KV Cache的理解

(此部分学习参考知乎文章： https://zhuanlan.zhihu.com/p/26911261250)

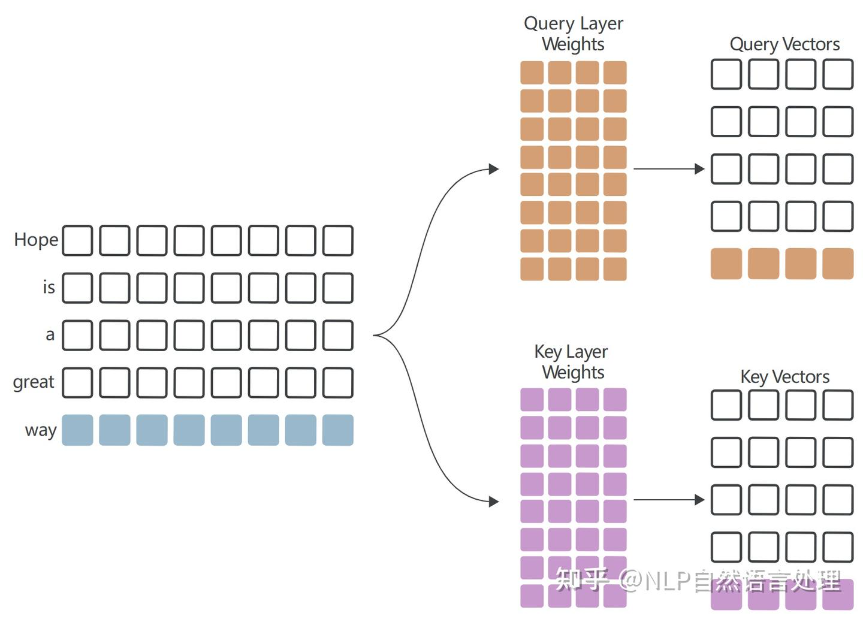

由于decoder是有因果性的（即一个token的注意力attention只依赖于它前面的token），当每生成一个新的 token 就会把这个新的 token 添加进之前的序列中，在将这个序列当作新的输入进行新的 token 生成，直到$eos\_token$ 结束。这使得每次新序列输入时都需要取重复计算前面的 $(n-1)$ 个 token 的 $(q,k,v)$，浪费了很多资源。

KV Cache 就是在这里使用的，我们在每次处理新的序列时，不需要对之前已经计算过的 Token 的 K 和 V 重新进行计算。因为对于之前的 Token 可以复用上一轮计算的结果，避免了重复计算，只需要计算当前 Token 的 Q、K、V。

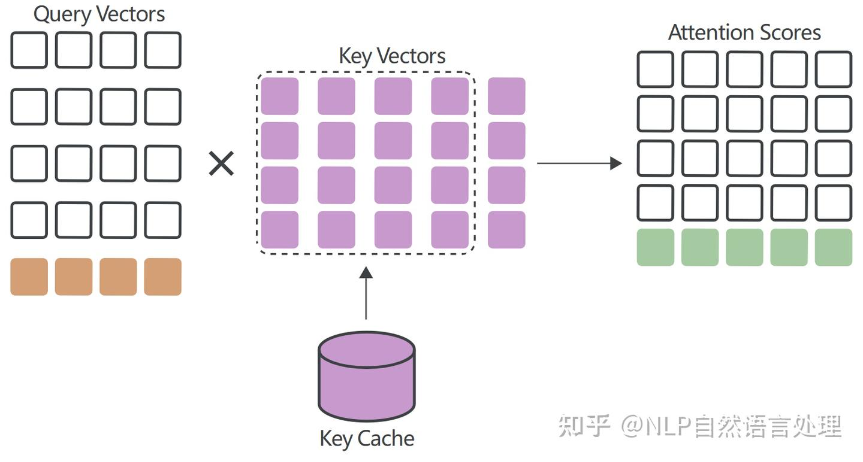

我们从Key Cache中提取先前计算的Key向量，并计算注意力分数矩阵的最后一行作为新Query向量与每个Key向量的点积：

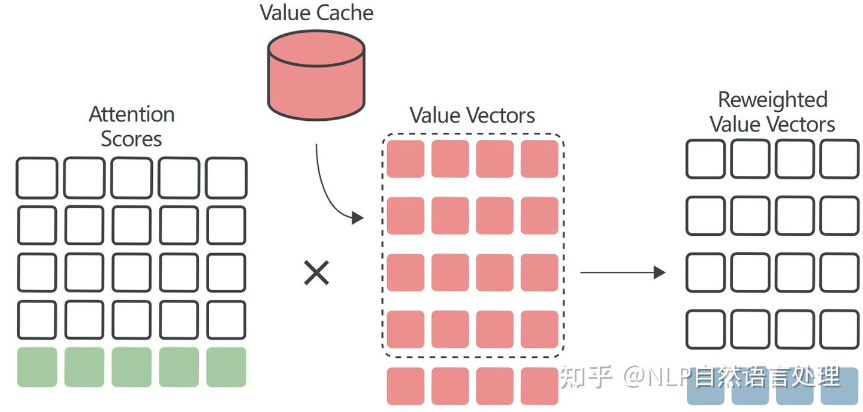

与Key向量一样，每次迭代时只需要计算最后一个Value向量。所有其他Value向量都可以从Value Cache中提取并重复使用：

2. FlashMLA 对 KV Cache的优化

(1) Paged KV Cache 实现

• 显存分块：以64为单位（block_size = 64），通过block_table维护逻辑块到物理显存的映射。
• 流水线：分离数据加载与计算阶段，通过cp.async实现异步数据预取。
  • flash_fwd_splitkv_mla_kernel：用于并行计算Flash Attention的前向传播。
  • flash_fwd_splitkv_mla_combine_kernel：用于合并多个分割的计算结果。

(2) 优化特性

• 分页KV缓存管理
  针对长序列推理中显存碎片严重问题，Flash-MLA实现基于64-block Paged KV Cache，极大提高了显存利用率，缓解内存访问瓶颈。
• 异步内存拷贝
  利用NVIDIA Hopper SM90架构特性，借助Tensor Memory Accelerator（TMA）异步内存拷贝指令，实现显存（HBM/GDDR）到SRAM零拷贝传输，接近理论峰值带宽。
• 双模式执行引擎
  为适应不同输入序列长度场景，FlashMLA采用动态负载均衡算法，设计了双缓冲模式，短序列下采用计算优先模式，长序列下采用内存优先模式，使得整体延迟大幅降低。

---

五、小结

综上所述，FlashMLA通过一系列创新的优化措施，显著提升了NVIDIA Hopper GPU在处理可变长序列时的性能和效率。其分页KV缓存管理、异步内存拷贝和双模式执行引擎等特性，不仅提高了显存利用率和内存带宽，还降低了整体延迟。与传统的MHA机制相比，FlashMLA通过低秩压缩和旋转位置编码等技术，减少了内存访问开销，同时提升了模型对长距离依赖关系的捕捉能力，这些优化使得FlashMLA在处理大规模语言模型推理任务时表现出色，特别是在长对话和文档分析等场景中。
