前期通过对dp各方面的使用和测试，已初步感受到dp的强大。那么就尝试着通过一个实际案例来验证下dp生成程序代码的易用性与可用性。

为何要选择写BMI088的驱动作为测试用例呢？首先BMI088是一款性能优异的IMU芯片。其次，也是最主要的原因，BMI088是个很坑的缝合怪芯片，就像是强行用胶水把一个加速度计和一个陀螺仪粘一块的感觉。输出速率不一样、驱动方式不一样、片选引脚不一样、ID不一样……对比ICM42688，感觉就非常古怪。之前写过它的驱动，但没搞定也不确定究竟是软件还是硬件方面有问题，然后就一直搁置了（反正有ICM42688镇场子~~~）。

所以用BMI088这个缝合怪来测试DP的能力，既有一定难度，又符合实战条件。嗯，比较合适，开始动手。

经过几轮DP问答测试，精确限定驱动代码适用的软硬件环境后，最终给出的提示词：

适用于 stm32f4系列，通过spi读写，不使用dma，但要使用bmi088的fifo机制，数据刷新速率500hz以上，输出加速度及陀螺数据。应用于无人机产品，要对滤波器进行针对性设置。代码要完整，包括头文件内容，以及完整示例程序。

贴一下首次生成的代码，很漂亮，还有贴心且准确的注释，可惜移植到PH47框架下却无法正常运行，接下来会讲述其中的bug和坑（读者可快速掠过fifo相关部分）。

 /* bmi088.h */
#ifndef __BMI088_H
#define __BMI088_H

#include "stm32f4xx_hal.h"

// 寄存器地址定义
#define BMI088_ACC_CHIP_ID 0x00
#define BMI088_ACC_CONF 0x40
#define BMI088_ACC_RANGE 0x41
#define BMI088_ACC_FIFO_CONFIG 0x48
#define BMI088_GYR_CHIP_ID 0x00
#define BMI088_GYR_RANGE 0x0F
#define BMI088_GYR_BANDWIDTH 0x10
#define BMI088_FIFO_LENGTH 0x22

// 传感器配置参数
#define ACC_ODR_1000HZ 0x05
#define ACC_RANGE_24G 0x03
#define GYRO_ODR_2000HZ 0x07
#define GYRO_RANGE_2000DPS 0x00
#define GYRO_BW_532HZ 0x04

typedef struct {
 SPI_HandleTypeDef *hspi;
 GPIO_TypeDef *acc_cs_port;
 uint16_t acc_cs_pin;
 GPIO_TypeDef *gyr_cs_port;
 uint16_t gyr_cs_pin;
} BMI088_HandleTypeDef;

// 函数声明
void BMI088_Init(BMI088_HandleTypeDef *hdev);
void BMI088_ReadFIFO(BMI088_HandleTypeDef *hdev, int16_t *acc, int16_t *gyro);

#endif

.c 文件

/* bmi088.c */
#include "bmi088.h"

static void SPI_WriteRegister(SPI_HandleTypeDef *hspi, GPIO_TypeDef* cs_port,
 uint16_t cs_pin, uint8_t reg, uint8_t data)
{
 uint8_t tx[2] = {reg & 0x7F, data};
 HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_RESET);
 HAL_SPI_Transmit(hspi, tx, 2, 100);
 HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_SET);
}

static uint8_t SPI_ReadRegister(SPI_HandleTypeDef *hspi, GPIO_TypeDef* cs_port,
 uint16_t cs_pin, uint8_t reg)
{
 uint8_t tx = reg | 0x80;
 uint8_t rx[2] = {0};
 HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_RESET);
 HAL_SPI_TransmitReceive(hspi, &tx, rx, 2, 100);
 HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_SET);
 return rx[1];
}

void BMI088_Init(BMI088_HandleTypeDef *hdev)
{
 // 加速度计SPI模式切换（伪读操作）
 SPI_ReadRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin, 0x7E);
 HAL_Delay(50);

 // 加速度计配置
 SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin,
 BMI088_ACC_CONF, ACC_ODR_1000HZ);
 SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin,
 BMI088_ACC_RANGE, ACC_RANGE_24G);
 SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin,
 BMI088_ACC_FIFO_CONFIG, 0x01); // FIFO流模式

 // 陀螺仪配置
 SPI_WriteRegister(hdev->hspi, hdev->gyr_cs_port, hdev->gyr_cs_pin,
 BMI088_GYR_RANGE, GYRO_RANGE_2000DPS);
 SPI_WriteRegister(hdev->hspi, hdev->gyr_cs_port, hdev->gyr_cs_pin,
 BMI088_GYR_BANDWIDTH, (GYRO_ODR_2000HZ << 4) | GYRO_BW_532HZ);
}

void BMI088_ReadFIFO(BMI088_HandleTypeDef *hdev, int16_t *acc, int16_t *gyro)
{
 uint8_t buffer[12];

 // 读取加速度计数据
 uint8_t reg = BMI088_FIFO_LENGTH | 0x80;
 HAL_GPIO_WritePin(hdev->acc_cs_port, hdev->acc_cs_pin, GPIO_PIN_RESET);
 HAL_SPI_Transmit(hdev->hspi, &reg, 1, 100);
 HAL_SPI_Receive(hdev->hspi, buffer, 6, 100); // 包含伪字节[9]
 acc[0] = (buffer[1] << 8) | buffer[2];
 acc[1] = (buffer[3] << 8) | buffer[4];
 acc[2] = (buffer[5] << 8) | buffer[6];
 HAL_GPIO_WritePin(hdev->acc_cs_port, hdev->acc_cs_pin, GPIO_PIN_SET);

 // 读取陀螺仪数据
 reg = 0x02 | 0x80;
 HAL_GPIO_WritePin(hdev->gyr_cs_port, hdev->gyr_cs_pin, GPIO_PIN_RESET);
 HAL_SPI_Transmit(hdev->hspi, &reg, 1, 100);
 HAL_SPI_Receive(hdev->hspi, buffer, 6, 100);
 gyro[0] = (buffer[0] << 8) | buffer[1];
 gyro[1] = (buffer[2] << 8) | buffer[3];
 gyro[2] = (buffer[4] << 8) | buffer[5];
 HAL_GPIO_WritePin(hdev->gyr_cs_port, hdev->gyr_cs_pin, GPIO_PIN_SET);
}

示例文件：

/* main.c 示例 */
#include "main.h"
#include "bmi088.h"

BMI088_HandleTypeDef hbmi = {
 .hspi = &hspi1,
 .acc_cs_port = GPIOB,
 .acc_cs_pin = GPIO_PIN_0,
 .gyr_cs_port = GPIOB,
 .gyr_cs_pin = GPIO_PIN_3
};

int main(void)
{
 HAL_Init();
 SystemClock_Config();
 MX_SPI1_Init();

 BMI088_Init(&hbmi);

 int16_t acc[3], gyro[3];
 while(1) {
 BMI088_ReadFIFO(&hbmi, acc, gyro);

 // 转换为实际物理量（示例）
 float acc_x = acc[0] * 24.0f / 32768.0f;
 float gyro_x = gyro[0] * 2000.0f / 32768.0f;

 printf("Acc: %.2fg\tGyro: %.2fdps\r\n", acc_x, gyro_x);
 HAL_Delay(2); // 500Hz采样率
 }
}

以上生成的程序为使用FIFO机制时，为了减小程序调试难度，令DP重新生成不使用FIFO机制时程序代码，提示词如下：

请再给出不使用fifo机制 时候完整的数据读取代码

DP生成代码如下：

 /* 修改后的bmi088.h */
// 添加数据寄存器定义
#define BMI088_ACC_X_LSB 0x12
#define BMI088_ACC_Y_LSB 0x14
#define BMI088_ACC_Z_LSB 0x16
#define BMI088_GYR_X_LSB 0x02
// 新增函数声明
void BMI088_ReadRawData(BMI088_HandleTypeDef *hdev, int16_t *acc, int16_t *gyro);

.c 文件

/* 修改后的bmi088.c */
void BMI088_Init(BMI088_HandleTypeDef *hdev)
{
 // ...保持之前的配置...
 // 禁用加速度计FIFO（修改此行）
 SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin,
 BMI088_ACC_FIFO_CONFIG, 0x00); // 关闭FIFO
}

新增直接从寄存器读取acc及gyro

void BMI088_ReadRawData(BMI088_HandleTypeDef *hdev, int16_t *acc, int16_t *gyro)
{
 uint8_t buffer[6];

 // 读取加速度计数据（0x12~0x17）
 HAL_GPIO_WritePin(hdev->acc_cs_port, hdev->acc_cs_pin, GPIO_PIN_RESET);
 uint8_t reg = BMI088_ACC_X_LSB | 0x80; // 读操作标记
 HAL_SPI_Transmit(hdev->hspi, &reg, 1, 100);
 HAL_SPI_Receive(hdev->hspi, buffer, 6, 100);
 HAL_GPIO_WritePin(hdev->acc_cs_port, hdev->acc_cs_pin, GPIO_PIN_SET);

 acc[0] = (int16_t)((buffer[1] << 8) | buffer[0]); // X轴
 acc[1] = (int16_t)((buffer[3] << 8) | buffer[2]); // Y轴
 acc[2] = (int16_t)((buffer[5] << 8) | buffer[4]); // Z轴

 // 读取陀螺仪数据（0x02~0x07）
 HAL_GPIO_WritePin(hdev->gyr_cs_port, hdev->gyr_cs_pin, GPIO_PIN_RESET);
 reg = BMI088_GYR_X_LSB | 0x80;
 HAL_SPI_Transmit(hdev->hspi, &reg, 1, 100);
 HAL_SPI_Receive(hdev->hspi, buffer, 6, 100);
 HAL_GPIO_WritePin(hdev->gyr_cs_port, hdev->gyr_cs_pin, GPIO_PIN_SET);

 gyro[0] = (int16_t)((buffer[1] << 8) | buffer[0]); // X轴
 gyro[1] = (int16_t)((buffer[3] << 8) | buffer[2]); // Y轴
 gyro[2] = (int16_t)((buffer[5] << 8) | buffer[4]); // Z轴
}

修改后的main.c

int main(void)
{
 // ...初始化部分保持不变...

 int16_t acc[3], gyro[3];
 while(1) {
 BMI088_ReadRawData(&hbmi, acc, gyro); // 改为调用新函数

 // 数据转换（注意符号处理）
 float acc_x = (int16_t)acc[0] * 24.0f / 32768.0f;
 float gyro_x = (int16_t)gyro[0] * 2000.0f / 32768.0f;

 printf("Acc: %.2fg\tGyro: %.2fdps\r\n", acc_x, gyro_x);
 HAL_Delay(1); // 可提升到1ms间隔（1000Hz）
 }
}

将代码移植到PH47框架后，编译烧写运行。接着就出现了一个比一个诡异的问题：

1、缝合怪BMI088输出了陀螺仪数据，加速度计输出数据始终为零。

陀螺仪输出正常数据，至少说明缝合怪的陀螺仪部分、以及mcu的spi接口、以及PH47框架部分没有问题，bug应当是在缝合怪的加速度计部分。

向DP再次提问：

有陀螺数据，但是没有加速度数据。可以确认是软件代码出错了，那具体是什么地方出问题了？

DP给出几种可能：

1. SPI模式切换问题 (关键问题)

// 原代码中的伪读操作需要修正：
// 正确操作应写入0x0B到ACC_PWR_CTRL寄存器
SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin, 0x7C, 0x00); // 解锁配置
SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin, 0x7E, 0x0B); // 切换至SPI模式
HAL_Delay(50);

错误现象：加速度计始终处于I2C模式，无法响应SPI命令

解决方案：增加电源控制寄存器的配置流程

2. 加速度计电源管理配置

// 添加电源控制配置（必须步骤）
SPI_WriteRegister(hdev->hspi, hdev->acc_cs_port, hdev->acc_cs_pin, 0x7D, 0x04); // 上电加速度计
HAL_Delay(10);

错误现象：加速度计处于休眠模式。手册要求：必须配置0x7D寄存器为0x04才能激活

3. 数据寄存器地址错误......

4. 字节顺序处理错误……

5. SPI时序模式不匹配……

6. 状态寄存器检测（调试建议）......

经对照BMI088 芯片手册以及先前驱动代码，怀疑为加速度计电源未打开。随后在芯片的初始化函数中加入如下代码（已经做了适应PH47框架的修改）：

// Accelerometer on
SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, REG_ACC_PWR_CTRL, 0x04);

编译烧写运行，好消息是加速度计开始输出数据了。说BMI088是个缝合怪一点都不过吧，同一个芯片，Acc需要打开电源操作，Gyro就不需要，不是缝合怪是啥？

坏消息是，输出Acc数据不对，是个随机值，随机值！

2、加速度计输出数据为随机值问题

此bug一般要么为lsb数据处理有问题，要么是spi接口设置有问题。经检查，加速度从lsb处理为m/s2 单位，计算过程没有问题。那么估计问题出在spi接口方面（这个问题很诡异，上一次写驱动的时候就栽在这里了）。

追问DP，给出以下可能：

2.1、伪数据处理不当

BMI088加速度计读取时存在"首字节伪数据"机制。若未正确跳过首字节，会导致后续数据解析错误：

 // 错误示例（未处理伪数据）
 HAL_SPI_Receive(hspi, buffer, 6, 100); // 直接读取6字节
 // 正确方法（读取7字节并舍弃首字节）
 uint8_t dummy;
 HAL_SPI_Receive(hspi, &dummy, 1, 100); // 舍弃伪数据
 HAL_SPI_Receive(hspi, buffer, 6, 100); // 读取有效数据

典型症状：数据呈现周期性跳跃（如±2000 LSB的突变）

2.2、字节序与符号处理错误......

2.3、机械振动干扰......

2.4、温度漂移未补偿......

2.5、电源噪声干扰......

2.6、SPI信号完整性问题......

2.7、滤波器参数不匹配......

2.8、量程与动态范围不匹配......

2.9、校准与算法缺陷......

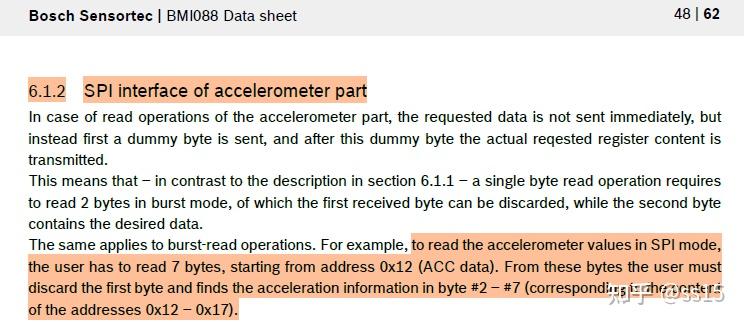

bug有很多种可能，只能逐一排查，“1、伪数据处理不当”嫌疑很大，DP也指出在芯片手册中有专门提醒：

既然如此，按照DP的给出的方法修改代码，奇迹出现了，缝合怪开始稳定输出正确的加速度数据。修改后程序代码如下：

void CBMI088_DP::BMI088_ReadRawData(int16_t *acc, int16_t *gyro)
{
 uint8_t dummy; // 修改代码
 uint8_t buffer[6];

 // 读取加速度计数据（0x12~0x17）
 HAL_GPIO_WritePin(_hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, GPIO_PIN_RESET);

 uint8_t reg = BMI088_ACC_X_LSB | 0x80; // 读操作标记
 HAL_SPI_Transmit(_hImuDev.hspi, &reg, 1, 10);
 HAL_SPI_Receive(_hImuDev.hspi, &dummy, 1, 10); // 修改代码，Acc需要读取1个伪字节
 HAL_SPI_Receive(_hImuDev.hspi, buffer, 6, 10);
 HAL_GPIO_WritePin(_hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, GPIO_PIN_SET);

 acc[0] = (int16_t)((buffer[1] << 8) | buffer[0]); // X轴
 acc[1] = (int16_t)((buffer[3] << 8) | buffer[2]); // Y轴
 acc[2] = (int16_t)((buffer[5] << 8) | buffer[4]); // Z轴

 // 读取陀螺仪数据（0x02~0x07）
 HAL_GPIO_WritePin(_hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, GPIO_PIN_RESET);
 reg = BMI088_GYR_X_LSB | 0x80;
 HAL_SPI_Transmit(_hImuDev.hspi, &reg, 1, 10);
 HAL_SPI_Receive(_hImuDev.hspi, buffer, 6, 10);
 HAL_GPIO_WritePin(_hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, GPIO_PIN_SET);

 gyro[0] = (int16_t)((buffer[1] << 8) | buffer[0]); // X轴
 gyro[1] = (int16_t)((buffer[3] << 8) | buffer[2]); // Y轴
 gyro[2] = (int16_t)((buffer[5] << 8) | buffer[4]); // Z轴
}

你就说这缝合怪坑不坑吧，一个加速度计整出这么多幺蛾子出来。相比之下，陀螺仪就是个超级正常的乖宝宝。

然额，不出意外的又出意外了。偶然发现，缝合怪在keil的debug模式下加速度计输出数据正常，而在脱离了keil的调试环境的正常运行条件下，加速度计输出数据又双叒叕错了，输出数值大概是正常数值的4倍左右（Acc 怎么又是你？！）

3、加速度计输出数据在脱离keil 的Debug环境下输出数据错误问题

这个问题再次问了DP，DP也麻了，胡说八道了一大通没啥参考价值。

按经验，spi输出数据比正常值大了2的N次方倍，很有可能是数据错误移位了，具体可能是spi口的CPOA与CPOL设置错误了。但是经过反复修改设置测试，故障依旧。无奈之下，按照遇事不决再啃手册的金科玉律，又仔细看了缝合怪的datasheet，发现有这么个东西：

尤其是reset value为suspend mode显得更加可疑，在缝合怪BMI088的初始化函数中加入如下代码，在初始化过程中将acc从suspend挂起状态切换到激活状态：

// 必须加入该段代码，否则在debug模式下数据正常，普通运行模式下输出数据比正常模式大4倍
// Switch to Active mode, default is suspend mode
SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, REG_ACC_PWR_CONFIG, 0x00);
HAL_Delay(2);

编译运行，一切都正常了，缝合怪终于不作妖了。BMI088输出的acc，gyro数据一切正常了。至此，使用DP生成BMI088驱动代码的工作初步完成。至于BMI088的高级功能，如fifo及DMA机制的使用，感兴趣的同学可进一步尝试。至于为何在keil的debug模式下不需要上述操作即可正常工作，整不明白，明白的同学请多指教。

4、总结，仅就这一次测试得出DP生成代码的评价：

优点：

• 生成代码非常简洁、耦合度低、阅读理解的难度极低。
• 与此同时代码完整程度较高，包含了常量定义、驱动代码、示例代码等，基本到了拿来即可用的地步。
• 能够按照指定的软硬件条件精确生成代码；
• 可以辅助debug，能够提出有价值的观点。

缺点：

• 首次生成的代码是存在错误不能运行的。经过后续追问，可以给出包含了正确解决途径在内的多个建议，但需要人工进行甄别（那你为啥不一开始就给出正确代码呢，你个浓眉大眼的DP也学会摸鱼了？？）

最重要的事情，说三遍！

使用DP之前，要对芯片的datasheet有个初步但清楚地了解，这样才能有效的引导DP扮演好初级程序员的角色，而不是被它带偏。在此前提之下，DP应该是一个合格的初级程序员。



---

以下是PH47框架下BMI088驱动的完整代码：

BMI088_DP.h 文件

#ifndef __BMI088_DP_H__
#define __BMI088_DP_H__

/************************************************
  - Lib safe include (.h)
  - ReadOnly to user
  - All LIBs must be compiled after modify
*************************************************/

#include "./ImuPort.h"

// 寄存器地址定义
#define BMI088_ACC_CHIP_ID      0x00
#define BMI088_ACC_CONF         0x40
#define BMI088_ACC_RANGE        0x41
#define BMI088_ACC_FIFO_CONFIG  0x48
#define BMI088_GYR_CHIP_ID      0x00
#define BMI088_GYR_RANGE        0x0F
#define BMI088_GYR_BANDWIDTH    0x10
#define BMI088_FIFO_LENGTH      0x22

#define REG_ACC_PWR_CONFIG	0x7C			// My code, not AI
#define REG_ACC_PWR_CTRL	0x7D			// My code, not AI
#define REG_ACC_SOFT_RESET	0x7E

// 添加数据寄存器定义
#define BMI088_ACC_X_LSB       0x12
#define BMI088_ACC_Y_LSB       0x14
#define BMI088_ACC_Z_LSB       0x16
#define BMI088_GYR_X_LSB       0x02

// 传感器配置参数
#define ACC_ODR_1000HZ   0x05
#define ACC_RANGE_24G    0x03
#define GYRO_ODR_2000HZ  0x07
#define GYRO_RANGE_2000DPS 0x00
#define GYRO_BW_532HZ    0x04
#define CALL_BMI088_DEBUG		11

typedef struct
{
	SPI_HandleTypeDef *hspi;
	GPIO_TypeDef *acc_cs_port;
	uint16_t acc_cs_pin;
	GPIO_TypeDef *gyr_cs_port;
	uint16_t gyr_cs_pin;
} BMI088_HandleTypeDef;

struct DAT_OUT_BMI088
{
	Vector3f vAccel;
	Vector3f vGyro;
};

class CBMI088_DP : public CImu_Port
{
public:
	CBMI088_DP() {};

	virtual void	Init(GPIO_TypeDef *pGPIOx_CS, uint32_t uPinMask_CS);
	virtual uint8_t Update();
	virtual void*   Function(uint8_t uCallType, void *pDataIn);
	virtual uint8_t ReadID(void);

private:
	void	SPI_WriteRegister(SPI_HandleTypeDef *hspi, GPIO_TypeDef* cs_port, uint16_t cs_pin, uint8_t reg, uint8_t data);
	uint8_t SPI_ReadRegister(SPI_HandleTypeDef *hspi, GPIO_TypeDef* cs_port, uint16_t cs_pin, uint8_t reg);
	void	BMI088_ReadRawData(int16_t *acc, int16_t *gyro);
	void	BMI088_ReadFIFO(int16_t *acc, int16_t *gyro);

	float	lsb_to_mps2(int16_t val, int8_t g_range, uint8_t bit_width);

	BMI088_HandleTypeDef _hImuDev;
	DAT_OUT_BMI088		 _sImuDat;
};
#endif

BMI088_DP.cpp 文件：

/************************************************
  - Lib safe include (.h)
  - ReadOnly to user
  - All LIBs must be compiled after modify
*************************************************/

#include "./BMI088_DP.h"
#include "../McuDev.h"
extern CMcuDev &mcu;

#include "../../Frame/Core/FrameCore.h"
extern CFrameCore &core;

#include "../../../BBP/Inc/main.h"			// Addtional code
#include "../../../bbp/Inc/spi.h"

void CBMI088_DP::Init(GPIO_TypeDef *pGPIOx_CS, uint32_t uPinMask_CS)
{
	// _hImuDev 初始化
	_hImuDev.hspi = &(hspi2);			// 临时措施
	// Acc CS: PB12
	_hImuDev.acc_cs_port = CS_SPI2_IMU_GPIO_Port;
	_hImuDev.acc_cs_pin  = CS_SPI2_IMU_Pin;

	// Gyr CS: PA15
	_hImuDev.gyr_cs_port = CS2_SPI2_IMU_GPIO_Port;
	_hImuDev.gyr_cs_pin  = CS2_SPI2_IMU_Pin;

	// 加速度计SPI模式切换（伪读操作）
	SPI_ReadRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, REG_ACC_SOFT_RESET);			//
	HAL_Delay(20);

	// My code, not AI
	// 必须加入该段代码，否则在debug模式下输出数据比正常模式大4倍
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, REG_ACC_PWR_CONFIG, 0x00);		// Switch to Active mode, default is suspend mode
	HAL_Delay(2);

	// AI sugest
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, REG_ACC_PWR_CTRL, 0x04);		// Accelerometer on
	gDelay_us(500);

	// 加速度计配置
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, BMI088_ACC_CONF, ACC_ODR_1000HZ);
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, BMI088_ACC_RANGE, ACC_RANGE_24G);

	//SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, BMI088_ACC_FIFO_CONFIG, 0x01); // FIFO流模式
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, BMI088_ACC_FIFO_CONFIG, 0x00); // 关闭FIFO

	// 陀螺仪配置
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, BMI088_GYR_RANGE, GYRO_RANGE_2000DPS);
	SPI_WriteRegister(_hImuDev.hspi, _hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, BMI088_GYR_BANDWIDTH, (GYRO_ODR_2000HZ << 4) | GYRO_BW_532HZ);
}

uint8_t CBMI088_DP::ReadID(void)
{
	uint8_t uID = SPI_ReadRegister(_hImuDev.hspi, _hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, BMI088_ACC_CHIP_ID);
	return uID;
}

void* CBMI088_DP::Function(uint8_t uCallType, void *pDataIn)
{
	void *pRet = NULL;

	if(uCallType == GET_DATA_OUT_BMI088)
	{
		pRet = (void *) (&_sImuDat);
	}
	else if(uCallType == CALL_BMI088_DEBUG)
	{
		int16_t acc[3], gyro[3];
		BMI088_ReadRawData(acc, gyro); // 改为调用新函数

		// 数据转换（注意符号处理）
		_sImuDat.vAccel.x = (int16_t)acc[0] * 24.0f * GRAVITY_MSS / 32768.0f;
		_sImuDat.vAccel.y = (int16_t)acc[1] * 24.0f * GRAVITY_MSS / 32768.0f;
		_sImuDat.vAccel.z = (int16_t)acc[2] * 24.0f * GRAVITY_MSS / 32768.0f;

	/*
		float acc_x = lsb_to_mps2(acc[0], 24, 16);
		float acc_y = lsb_to_mps2(acc[1], 24, 16);
		float acc_z = lsb_to_mps2(acc[2], 24, 16);	*/

		_sImuDat.vGyro.x = (int16_t)gyro[0] * 2000.0f / 32768.0f;
		_sImuDat.vGyro.y = (int16_t)gyro[1] * 2000.0f / 32768.0f;
		_sImuDat.vGyro.z = (int16_t)gyro[2] * 2000.0f / 32768.0f;

		TRACE("\r\n> Acc: %.2f %.2f %.2f m/s2", _sImuDat.vAccel.x, _sImuDat.vAccel.y, _sImuDat.vAccel.z);
		TRACE("\r\n> Gyr: %.2f %.2f %.2f dps",  _sImuDat.vGyro.x, _sImuDat.vGyro.y, _sImuDat.vGyro.z);
	}

	return pRet;
}

uint8_t CBMI088_DP::Update()
{
	if(_hImuDev.hspi == NULL)
		return 0;

	int16_t acc[3], gyro[3];
	BMI088_ReadRawData(acc, gyro); // 改为调用新函数

	// Accel
	_sImuDat.vAccel.x = (int16_t)acc[0]  * 24.0f * GRAVITY_MSS / 32768.0f;
	_sImuDat.vAccel.y = (int16_t)acc[1]  * 24.0f * GRAVITY_MSS / 32768.0f;
	_sImuDat.vAccel.z = (int16_t)acc[2]  * 24.0f * GRAVITY_MSS / 32768.0f;

	// Gyro
	_sImuDat.vGyro.x = (int16_t)gyro[0] * 2000.0f / 32768.0f;
	_sImuDat.vGyro.y = (int16_t)gyro[1] * 2000.0f / 32768.0f;
	_sImuDat.vGyro.z = (int16_t)gyro[2] * 2000.0f / 32768.0f;

	return 1;
}

void CBMI088_DP::SPI_WriteRegister(SPI_HandleTypeDef *hspi, GPIO_TypeDef* cs_port, uint16_t cs_pin, uint8_t reg, uint8_t data)
{
	uint8_t tx[2] = {reg & 0x7F, data};
	HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_RESET);
	HAL_SPI_Transmit(hspi, tx, 2, 100);
	HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_SET);
}

uint8_t CBMI088_DP::SPI_ReadRegister(SPI_HandleTypeDef *hspi, GPIO_TypeDef* cs_port, uint16_t cs_pin, uint8_t reg)
{
	uint8_t tx = reg | 0x80;
	uint8_t rx[2] = {0};
	HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_RESET);
	HAL_SPI_TransmitReceive(hspi, &tx, rx, 2, 100);
	HAL_GPIO_WritePin(cs_port, cs_pin, GPIO_PIN_SET);
	return rx[1];
}

void CBMI088_DP::BMI088_ReadRawData(int16_t *acc, int16_t *gyro)
{
	uint8_t dummy;
	uint8_t buffer[6];

	uint32_t uPrev = gGetMicros();

	// 读取加速度计数据（0x12~0x17）
	HAL_GPIO_WritePin(_hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, GPIO_PIN_RESET);

	uint8_t reg = BMI088_ACC_X_LSB | 0x80; // 读操作标记
	HAL_SPI_Transmit(_hImuDev.hspi, &reg, 1, 10);
	HAL_SPI_Receive(_hImuDev.hspi, &dummy, 1, 10);	// 读取1个伪字节
	HAL_SPI_Receive(_hImuDev.hspi, buffer, 6, 100);
	HAL_GPIO_WritePin(_hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, GPIO_PIN_SET);

	acc[0] = (int16_t)((buffer[1] << 8) | buffer[0]); // X轴
	acc[1] = (int16_t)((buffer[3] << 8) | buffer[2]); // Y轴
	acc[2] = (int16_t)((buffer[5] << 8) | buffer[4]); // Z轴

	// 读取陀螺仪数据（0x02~0x07）
	HAL_GPIO_WritePin(_hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, GPIO_PIN_RESET);
	reg = BMI088_GYR_X_LSB | 0x80;
	HAL_SPI_Transmit(_hImuDev.hspi, &reg, 1, 100);
	HAL_SPI_Receive(_hImuDev.hspi, buffer, 6, 100);
	HAL_GPIO_WritePin(_hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, GPIO_PIN_SET);

	gyro[0] = (int16_t)((buffer[1] << 8) | buffer[0]); // X轴
	gyro[1] = (int16_t)((buffer[3] << 8) | buffer[2]); // Y轴
	gyro[2] = (int16_t)((buffer[5] << 8) | buffer[4]); // Z轴
}

void CBMI088_DP::BMI088_ReadFIFO(int16_t *acc, int16_t *gyro)
{
	uint8_t buffer[12];

	// 读取加速度计数据
	uint8_t reg = BMI088_FIFO_LENGTH | 0x80;
	HAL_GPIO_WritePin(_hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, GPIO_PIN_RESET);
	HAL_SPI_Transmit(_hImuDev.hspi, &reg, 1, 100);
	HAL_SPI_Receive(_hImuDev.hspi, buffer, 6, 100); // 包含伪字节[9]
	acc[0] = (buffer[1] << 8) | buffer[2];
	acc[1] = (buffer[3] << 8) | buffer[4];
	acc[2] = (buffer[5] << 8) | buffer[6];
	HAL_GPIO_WritePin(_hImuDev.acc_cs_port, _hImuDev.acc_cs_pin, GPIO_PIN_SET);

	// 读取陀螺仪数据
	reg = 0x02 | 0x80;
	HAL_GPIO_WritePin(_hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, GPIO_PIN_RESET);
	HAL_SPI_Transmit(_hImuDev.hspi, &reg, 1, 100);
	HAL_SPI_Receive(_hImuDev.hspi, buffer, 6, 100);
	gyro[0] = (buffer[0] << 8) | buffer[1];
	gyro[1] = (buffer[2] << 8) | buffer[3];
	gyro[2] = (buffer[4] << 8) | buffer[5];
	HAL_GPIO_WritePin(_hImuDev.gyr_cs_port, _hImuDev.gyr_cs_pin, GPIO_PIN_SET);
}

float CBMI088_DP::lsb_to_mps2(int16_t val, int8_t g_range, uint8_t bit_width)
{
	float gravity;
	float half_scale = ((1 << bit_width) / 2.0f);
	gravity = (float)((GRAVITY_MSS * val * g_range) / half_scale);
	return gravity;
}
