前言

随着人工智能（AI）技术的飞速发展，其在各个领域的应用日益广泛，尤其是在设计和工程领域。计算机辅助设计（CAD）作为现代工程设计的重要工具，正逐渐与AI技术深度融合，开启了智能设计的新篇章。AI绘制CAD图不仅能够提升设计效率，减少人为错误，为工程师和设计师提供前所未有的便利。 DeepSeek作为一款新兴的AI工具，凭借其强大的自然语言处理能力和智能化功能，正在为CAD用户提供前所未有的支持，成为设计师和工程师的得力助手。

使用AI绘制CAD图并免费下载

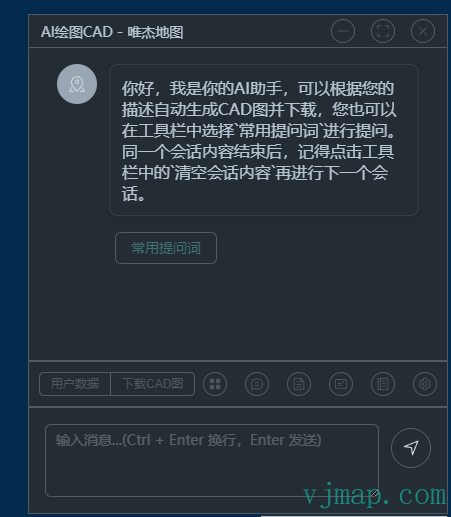

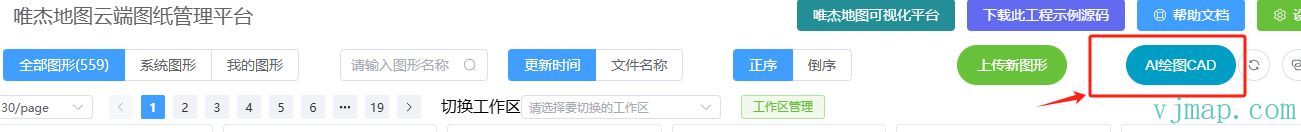

进入唯杰地图云端管理平台，点击右边的AI绘制CAD图进入

点击查看视频教程 https://www.bilibili.com/video/BV1g19BYNECf/

绘制图形

1、根据问题描述绘制图形

在输入框中输入要绘制的内容描述，点击发送
AI根据描述内容，自动生成相应代码
自动执行(或可选择手动执行)代码，生成CAD图形
可点击直接下载生成的DWG图

比如输入：
```

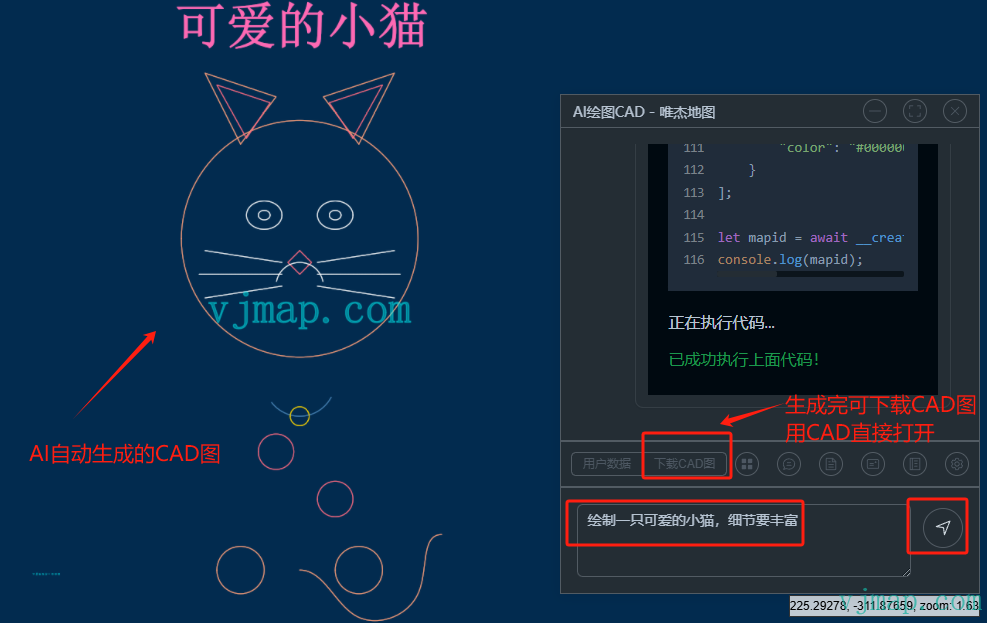

绘制一只可爱的小猫，细节要丰富
```

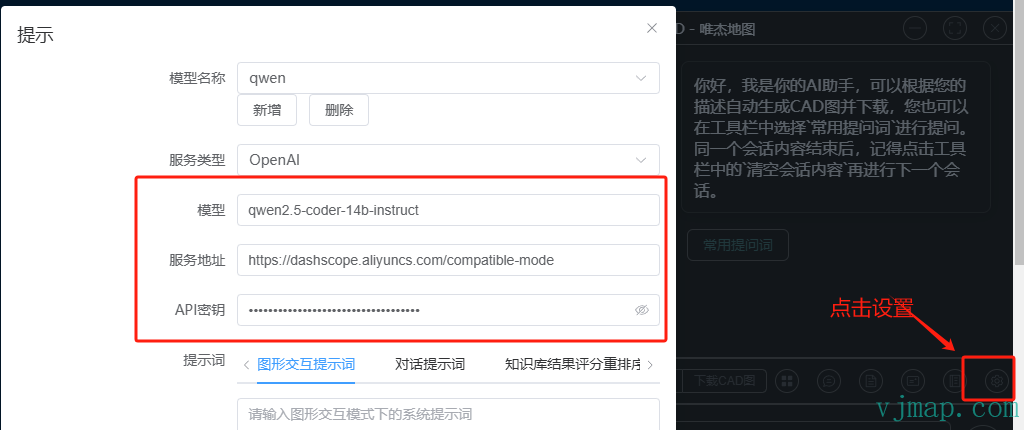

注：在设置中设置大模型地址和大模型名称，不同的大模型生成的图效果不一样，此次示例生成的图用的大模型为claude 3.7 sonnet

2、直接指定数据绘制图形

如果数据少时，可以在提问中直接把数据写上进行提问

比如输入:

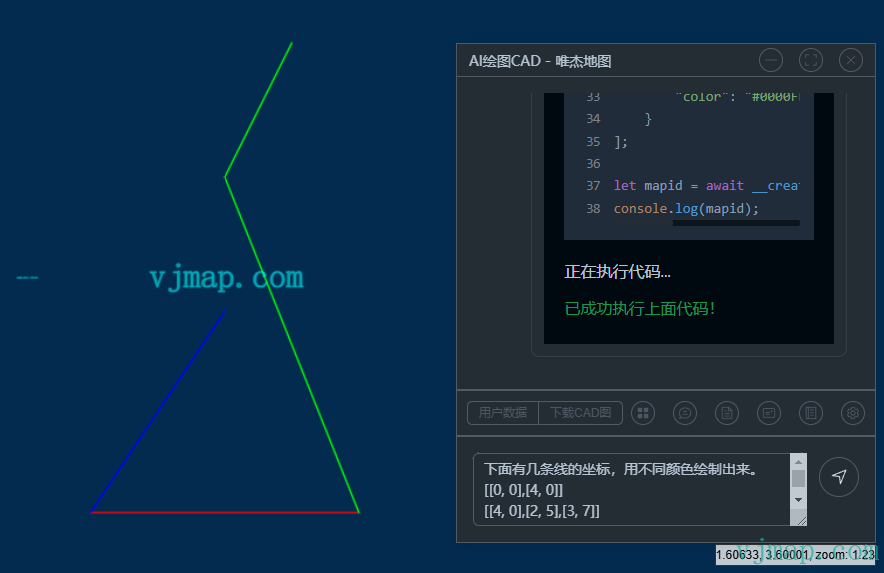

下面有几条线的坐标，用不同颜色绘制出来。
[[0, 0],[4, 0]]
[[4, 0],[2, 5],[3, 7]]
[[2, 3],[0, 0]]

3、根据用户数据绘制图形

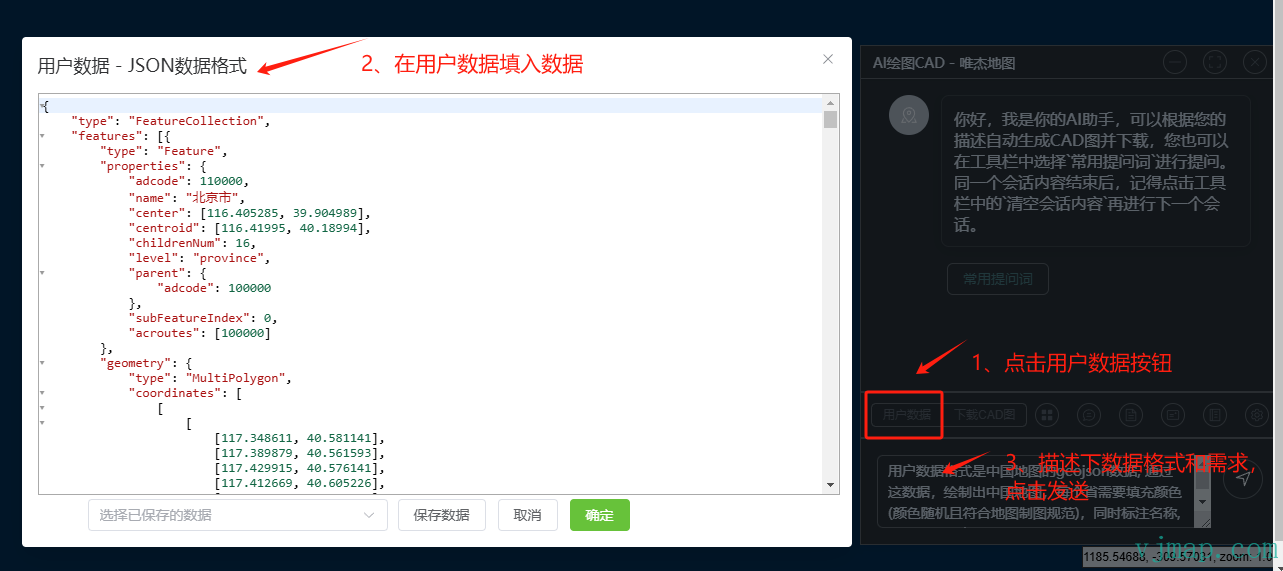

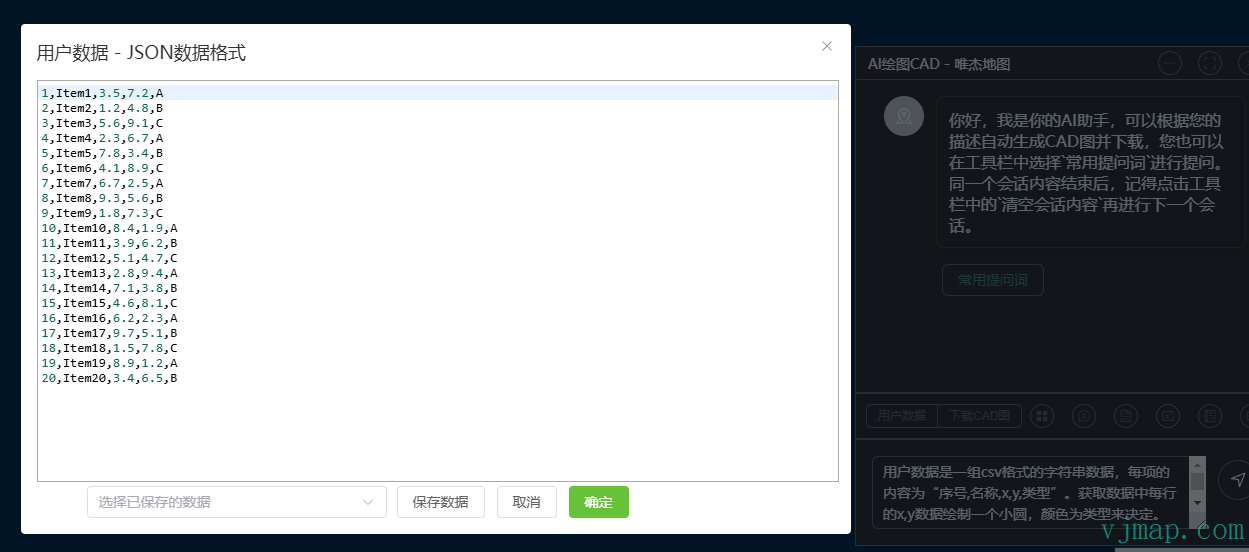

如果用户数据量多时，因为大模型上下文字数限制，并且大模型是按字的token进行收费的，所以可以先点击用户数据, 把数据提前输入在用户数据中，让代码在运行时获取数据生成图形。需要注意的是：因为大模型不知道用户数据格式，所以需要在问题中把数据格式描述清楚。

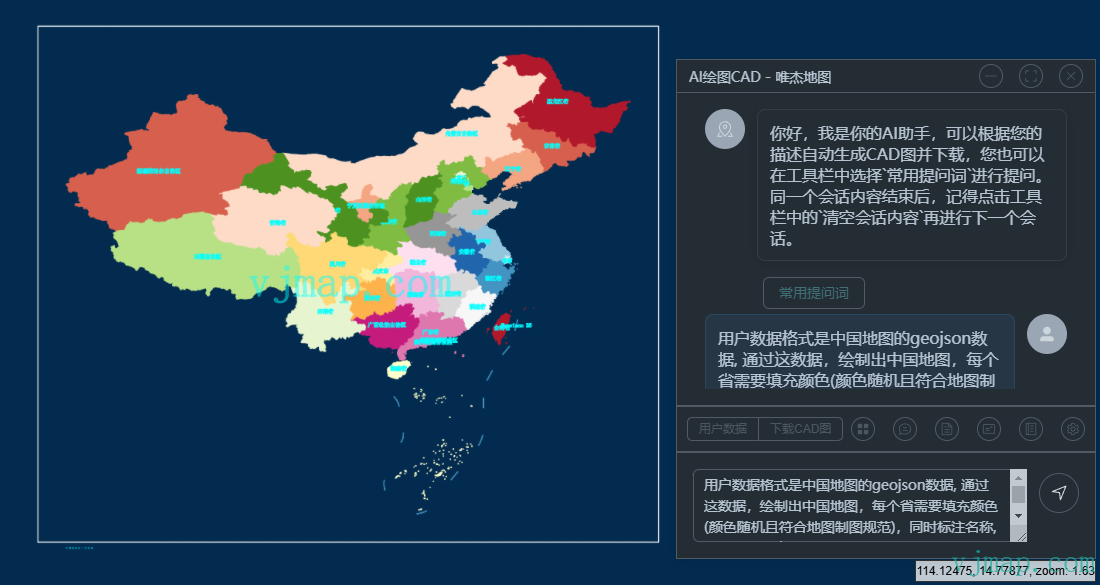

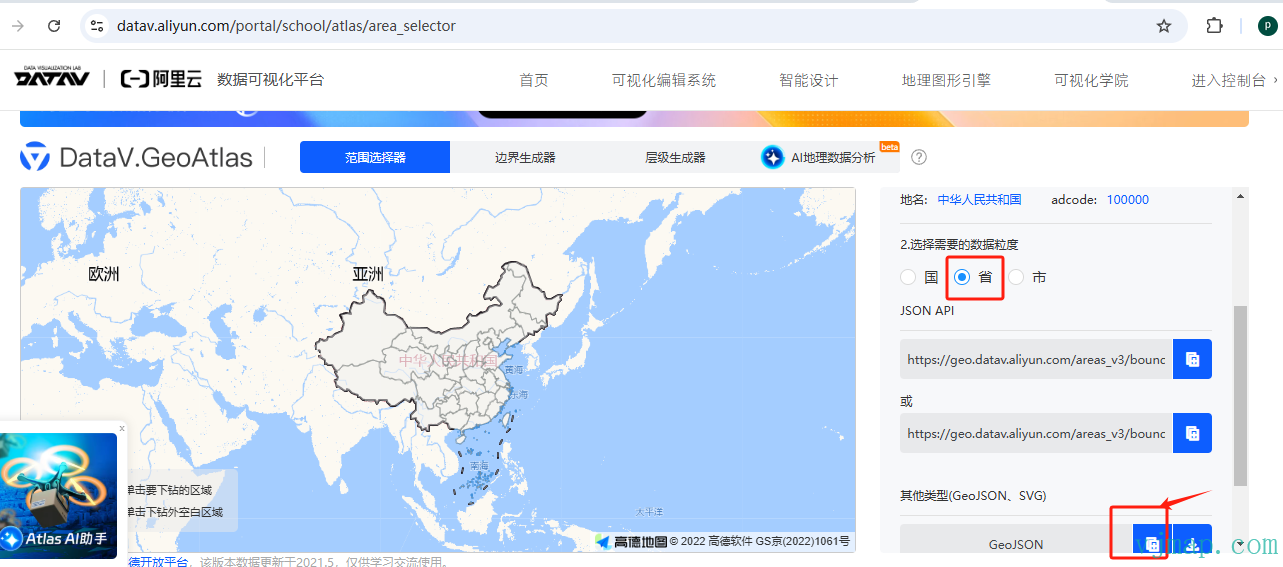

比如绘制中国地图，可先进入阿里数据可视化平台, 选择省数据，点击复制geojson

用户数据格式是中国地图的geojson数据, 通过这数据，绘制出中国地图，每个省需要填充颜色(颜色随机且符合地图制图规范)，同时标注名称,字体颜色为青色, 最后绘制整个图的图框

上面的geojson是通用数据，只需要描述中说明用户数据是geojson格式即可。但对于其他数据，需对数据格式进行描述才可。比如一个cvs的数据

1,Item1,3.5,7.2,A
2,Item2,1.2,4.8,B
3,Item3,5.6,9.1,C
4,Item4,2.3,6.7,A

提问时应该把每个字段描述清楚，同时把需求说清楚。

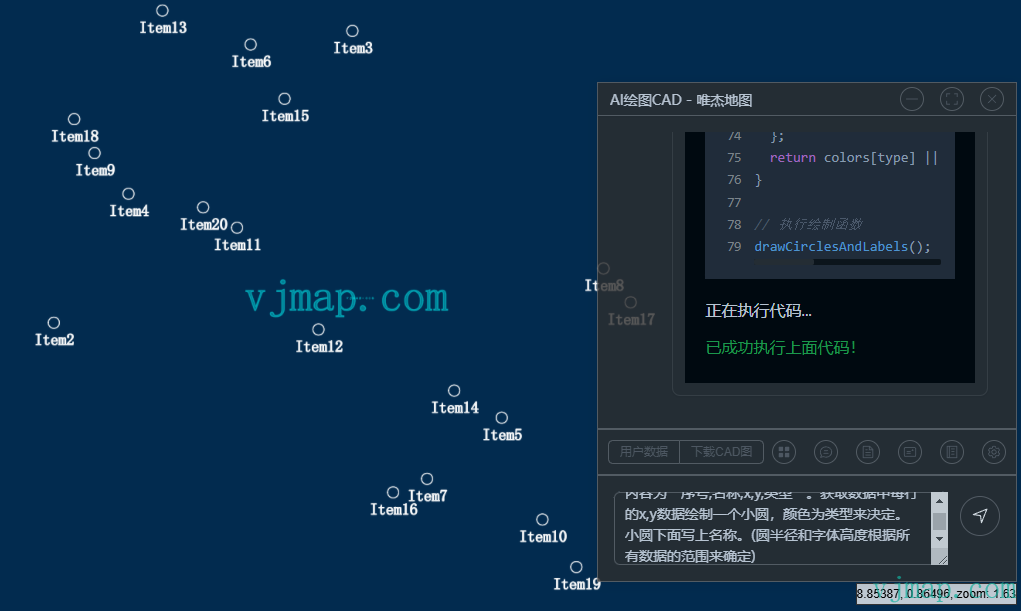

用户数据是一组csv格式的字符串数据，每项的内容为“序号,名称,x,y,类型”。获取数据中每行的x,y数据绘制一个小圆，颜色为类型来决定。小圆下面写上名称。(圆半径和字体高度根据所有数据的范围来确定)

注：此次示例生成的图用的大模型为qwen-coder-plus-latest

4、引用其他CAD图的实体对象绘制

对于一些复杂的符号或符号在之前的图中已经存在，可以通过引用CAD图中的实体对象来进行绘制。

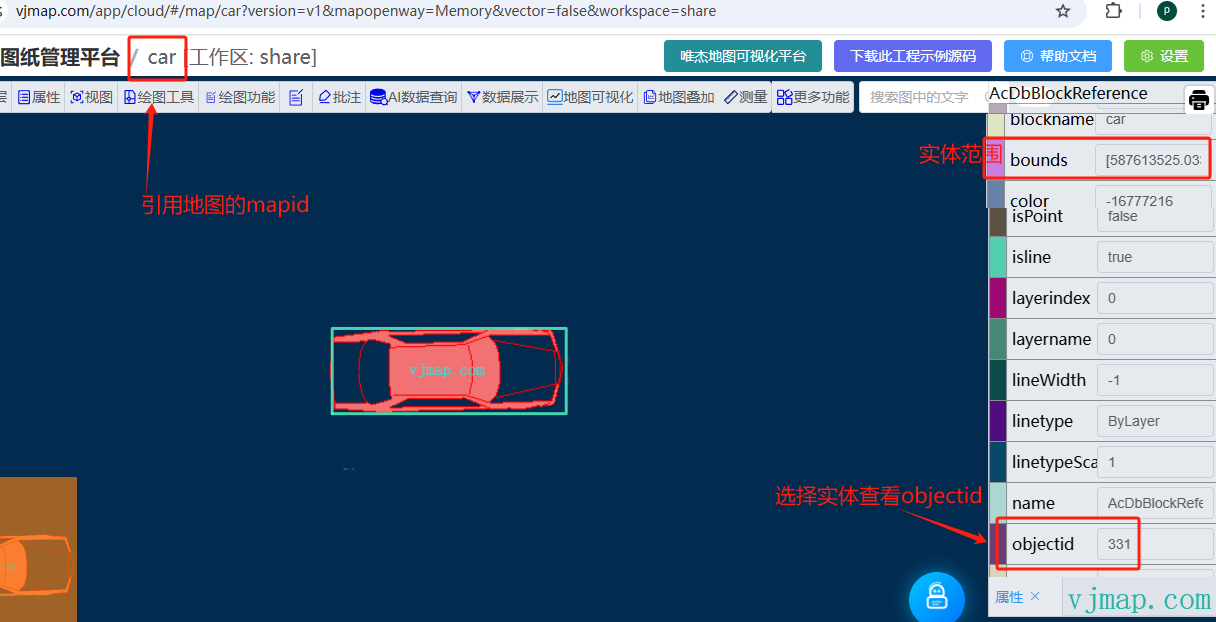

首先在唯杰地图云端管理平台上传这个CAD图模板图(命名一个mapid)，通过内存直接打开的方式，点击要引用的实体对象，在右侧属性面板中获取此对象的objectid

示例:

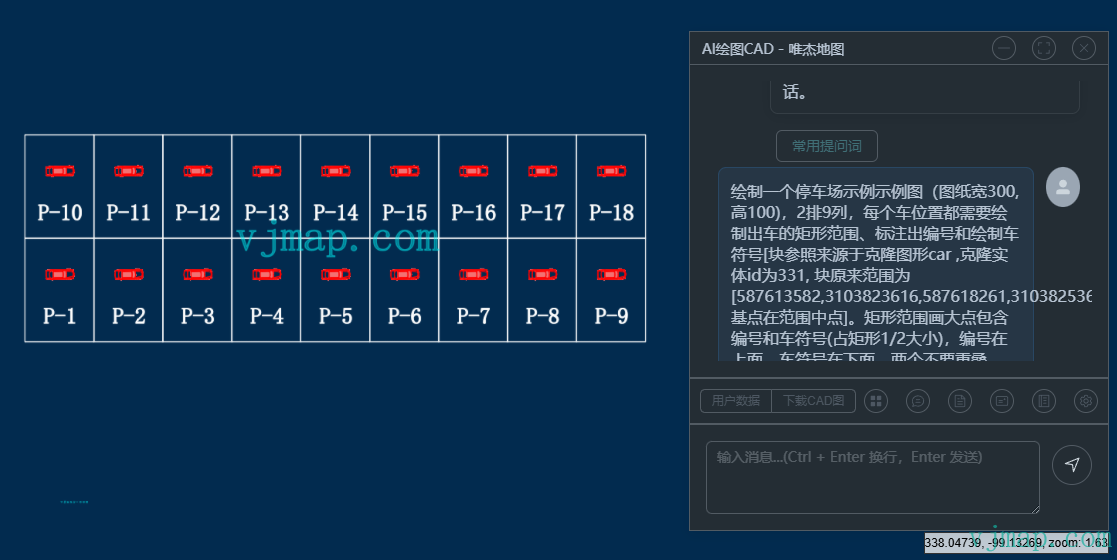

绘制一个停车场示例示例图（图纸宽300,高100)，2排9列，每个车位置都需要绘制出车的矩形范围、标注出编号和绘制车符号[块参照来源于克隆图形car ,克隆实体id为331, 块原来范围为[587613582,3103823616,587618261,3103825364]，基点在范围中点]。矩形范围画大点包含编号和车符号(占矩形1/2大小)，编号在上面，车符号在下面，两个不要重叠。

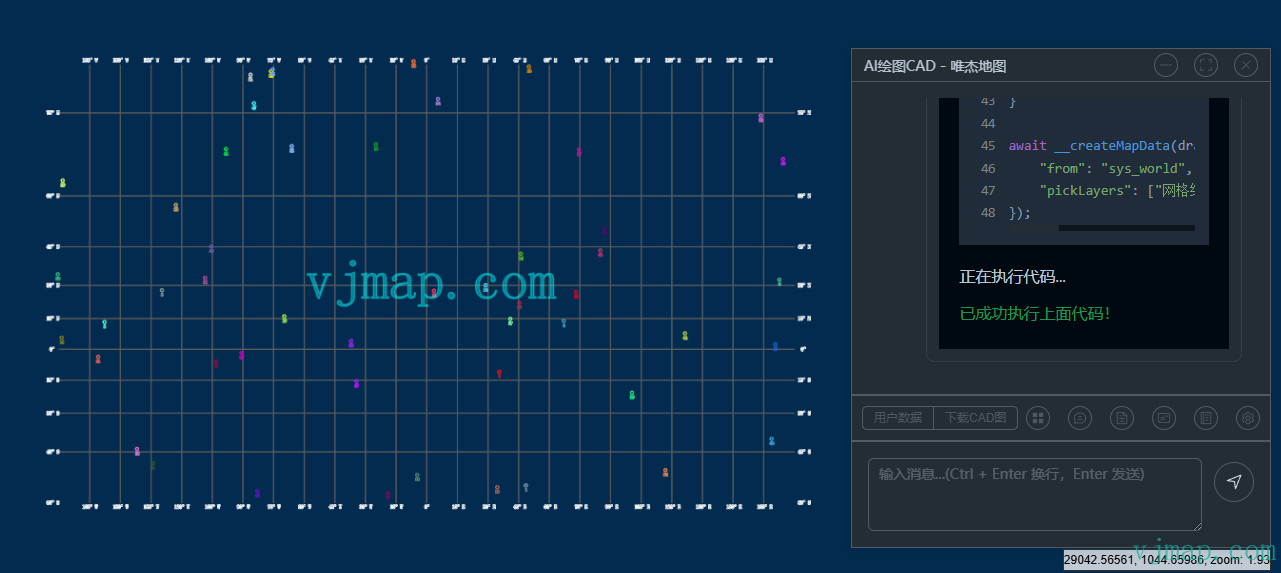

5、引用其他CAD图或图层数据绘制

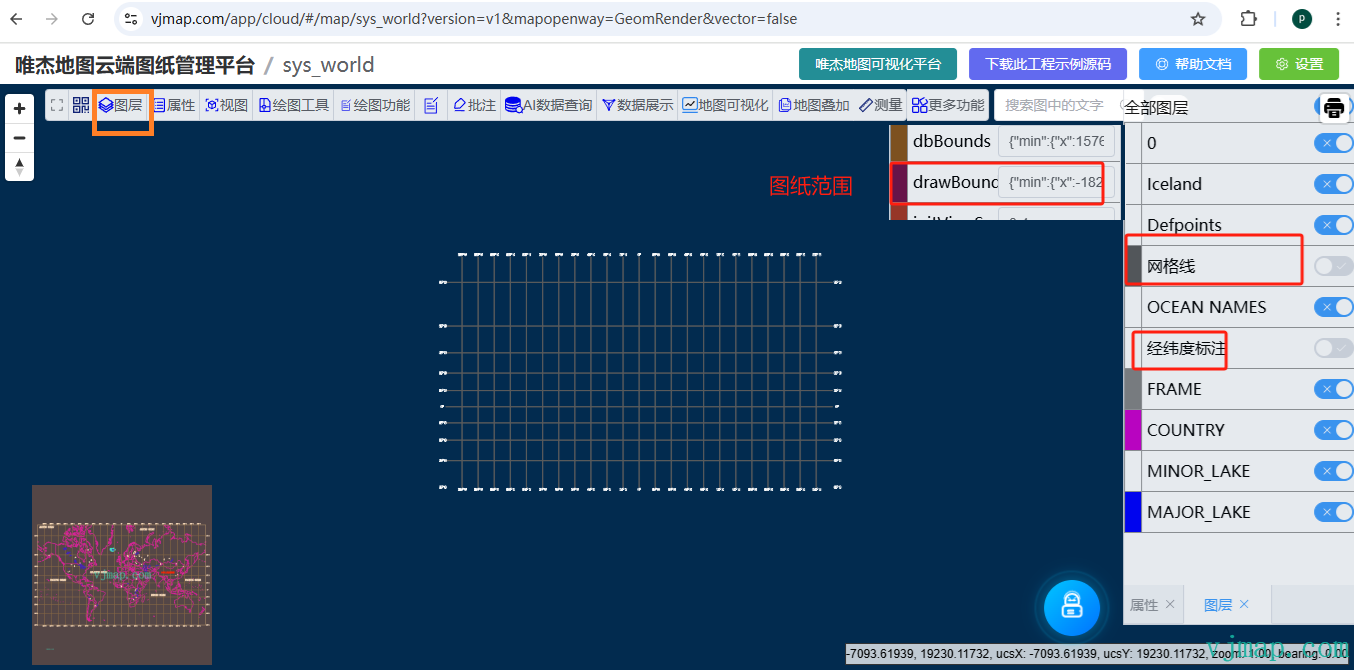

也可以引用其他CAD整个图，或CAD图中的几个图层数据，比如sys_world 中网络线和经纬度标注的内容如下

基于图sys_world，选择图中的"网格线"和"经纬度标注"图层，图纸绘制范围为{"min":{"x":1756,"y":2537},"max":{"x":27713,"y":17957}}。请随机绘制50个颜色不同的小圆，小圆下面标注当前序号。

生成图的方式

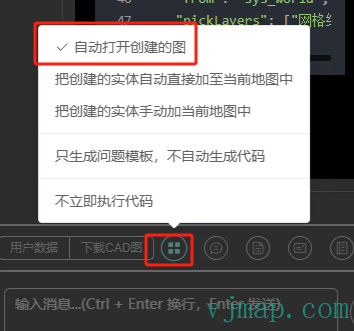

1、重新生成新的图形

默认情况下每次创建会新建一个图形并自动打开

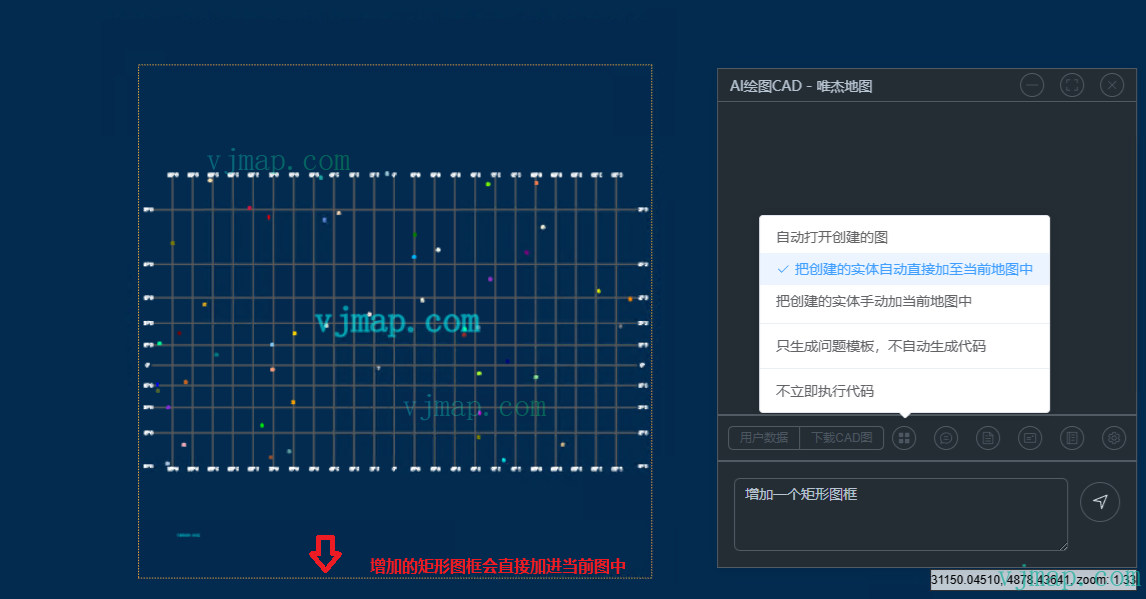

2、直接加至当前图形中

如果要基于当前的图形上再加数据，可以选择把创建的实体自动直接加至当前地图中

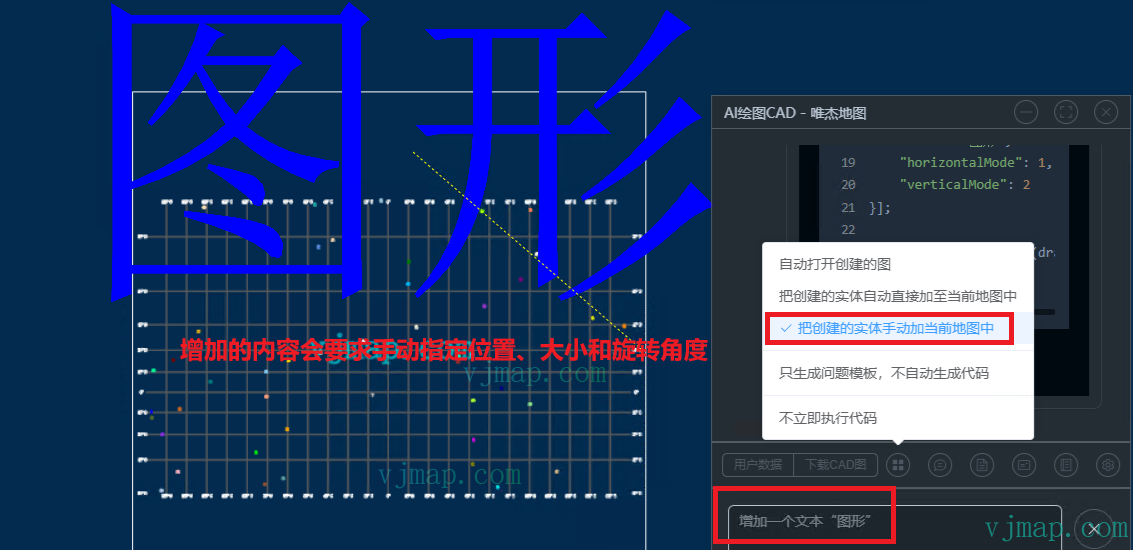

3、交互式手动加至当前图形中

下载生成的CAD图

生成图形后，点击工具栏上面的下载CAD图，即可把生成的dwg图下到本地。用autocad打开即可查看。

私有化部署后，因为数据安全考虑，需要后台配置下才可以正常下载。

打开data目录中的config.json文件, 在system键下面设置要映射的目录地址的下载路径，再在usercfg通过设置shareWorkspace（绘图所在工作区名称，为空时为默认工作区）、shareDownload（token_router_static中设置的下载路径key）, 示例如下：

{
    "system" : {
      "token_router_static": "_download_cad::./data/workspace/share/mapfiles"
    },
   "usercfg": {
    "shareWorkspace": "share",
    "shareDownload": "_download_cad"
  }
}

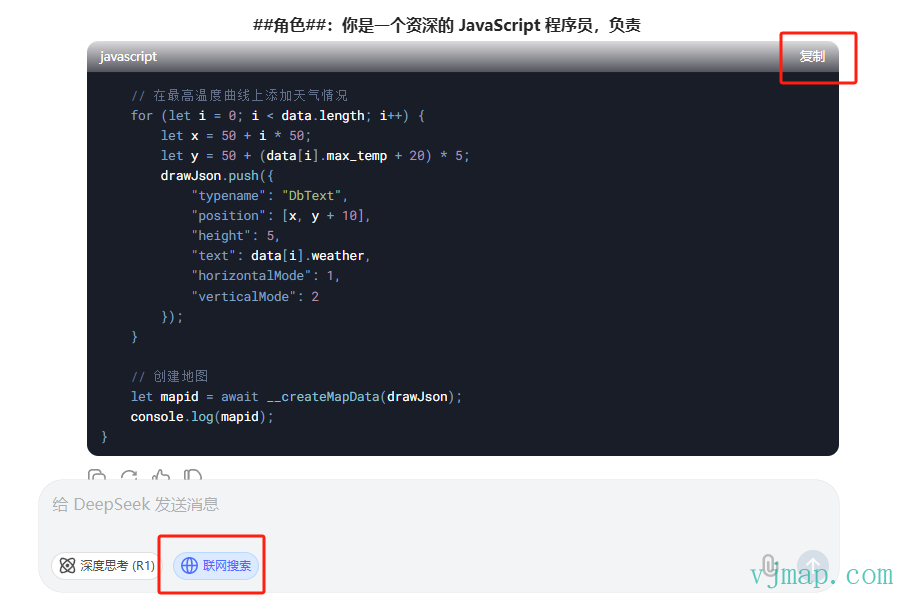

如何用在线的大模型如deepseek免费生成图形

用在线API接口会消耗token需要花Money, 通过这办法可用在线AI网站免费生成代码

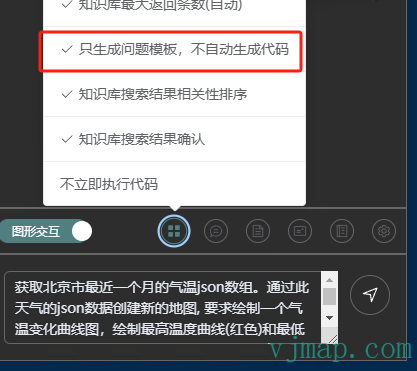

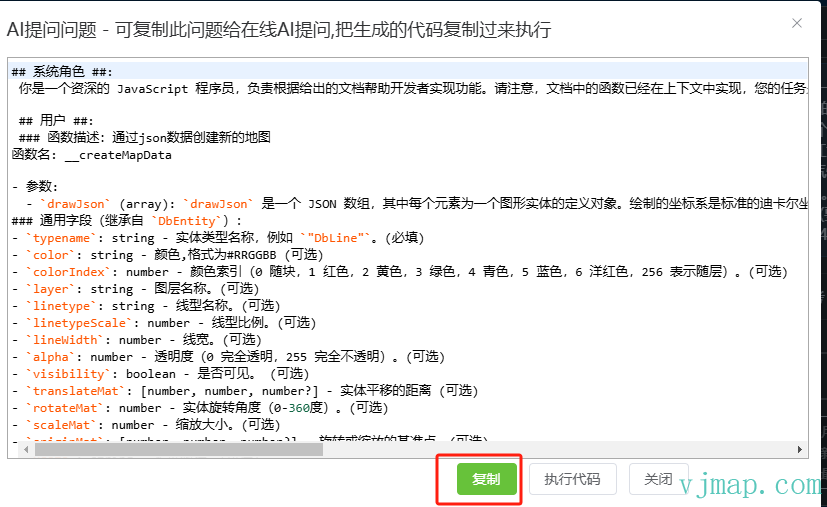

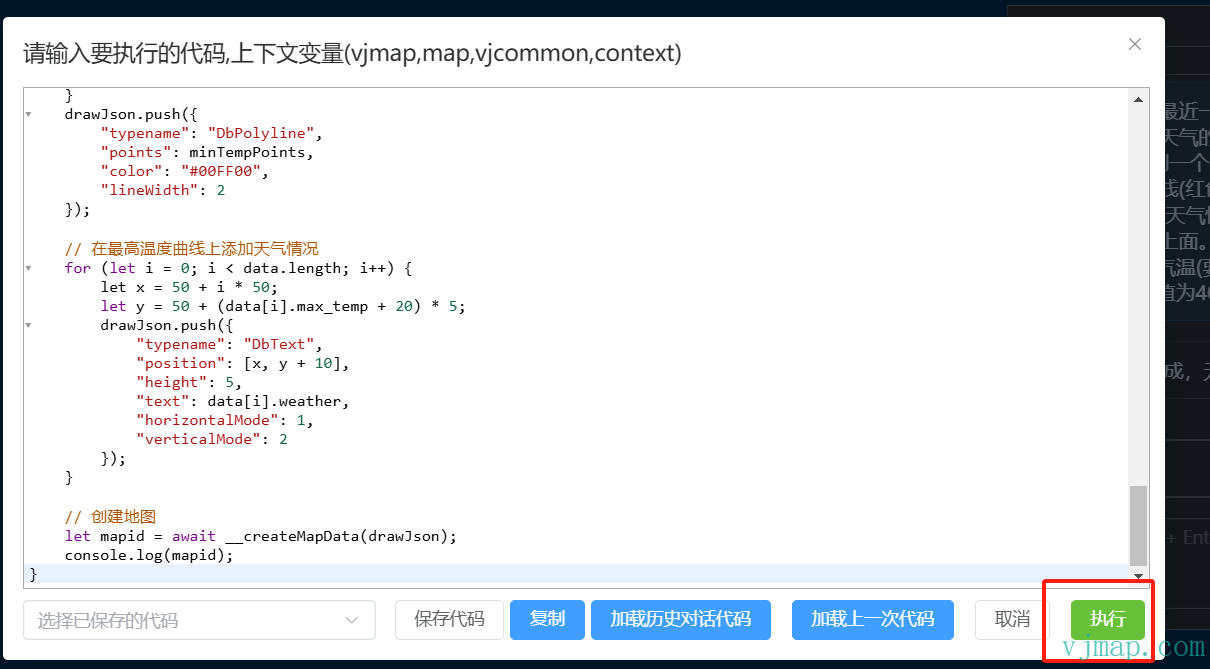

1、选中设置中“只生成问题模板，不自动生成代码”
2、在提问区输入要提问的问题，如

 获取北京市最近一个月的气温json数组。通过此天气的json数据创建新的地图, 要求绘制一个气温变化曲线图，绘制最高温度曲线(红色)和最低温度曲线(绿色)，同时把天气情况写在最高温度曲线对应上的点上面。X轴为日期(要有刻度)，y轴为气温(要有刻度, 刻度最小值为-20,最大值为40, 每个刻度的单位为5)
